مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107 | بررسی تخصصی، تست عملکرد و مشخصات فنی

عیب یابی سیستم برق خودرو بدون اندازه گیری دقیق ولتاژ، جریان، مقاومت و وضعیت سیگنال های الکتریکی، در بسیاری از مواقع به حدس و تعویض غیرضروری قطعات منجر می شود. یک مولتی متر مناسب می تواند به تعمیرکار کمک کند تا پیش از تعویض باتری، دینام، رله، فیوز یا سنسور، وضعیت مدار را بررسی کند و درباره علت احتمالی خرابی تصمیم دقیق تری بگیرد. مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107 یکی از ابزارهایی است که با ترکیب قابلیت های عمومی اندازه گیری الکتریکی و برخی عملکردهای ویژه خودرو، برای استفاده در تعمیرگاه ها و کارهای فنی طراحی شده است.

مولتی متر UNI-T UT107 علاوه بر اندازه گیری ولتاژ مستقیم و متناوب، جریان مستقیم، مقاومت، فرکانس و دما، قابلیت هایی مانند تست باتری ۱۲ ولت، اندازه گیری Duty Cycle، زاویه Dwell و دور موتور را نیز ارائه می دهد. وجود این امکانات باعث می شود دستگاه برای بررسی بخش هایی از سیستم برق خودرو، مدارهای کنترلی و برخی اجزای موتور کاربرد داشته باشد. البته این ابزار جایگزین دستگاه دیاگ، اسیلوسکوپ خودرویی یا تجهیزات تخصصی بررسی سیستم های پیشرفته خودرو نیست و باید متناسب با نوع آزمون از آن استفاده کرد.

در این بررسی تخصصی از ایمن اُرا، ساختار عملکردی مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107، مشخصات فنی، روش های استفاده، کاربردهای تعمیرگاهی، محدودیت ها، نکات ایمنی و معیارهای انتخاب این دستگاه را بررسی می کنیم. هدف این است که پیش از خرید، دید روشنی درباره قابلیت های واقعی مدل UT107 و تناسب آن با نیازهای کاری خود داشته باشید.

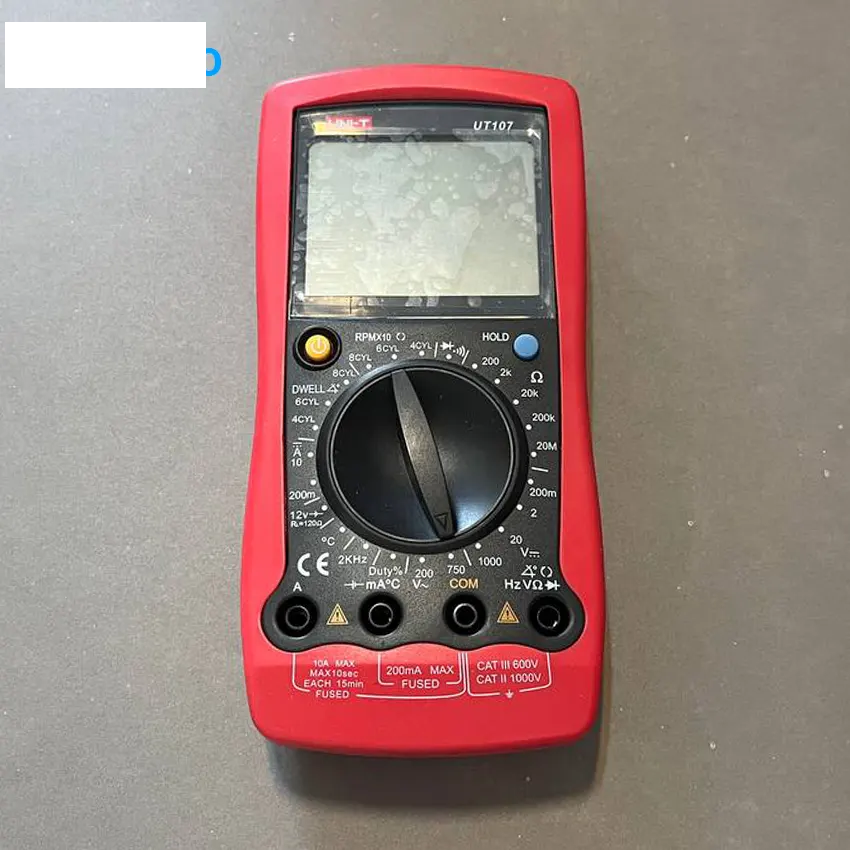

معرفی مولتی متر دیجیتال خودرویی UNI-T UT107

UNI-T UT107 یک مولتی متر دیجیتال با کاربرد خودرویی است که برای اندازه گیری کمیت های الکتریکی و انجام بخشی از آزمون های عیب یابی خودرو طراحی شده است. این دستگاه از نمایشگر دیجیتال با ظرفیت نمایش ۱۹۹۹ شمارش، انتخاب دستی محدوده اندازه گیری و کلید گردان برای تعیین عملکرد مورد نیاز استفاده می کند. قابلیت اندازه گیری زاویه Dwell و دور موتور، آن را از بسیاری از مولتی مترهای عمومی که تنها ولتاژ، جریان و مقاومت را اندازه می گیرند، متمایز می کند.

در تعمیرگاه، اندازه گیری به تنهایی به معنی تشخیص قطعی خرابی نیست. برای مثال، مشاهده ولتاژ پایین در باتری می تواند به شارژ ناکافی، فرسودگی باتری، اتصالات نامناسب یا وجود مصرف کننده غیرعادی مربوط باشد. مولتی متر اطلاعات لازم برای بررسی اولیه را فراهم می کند، اما نتیجه باید در کنار شرایط خودرو، مشخصات فنی سازنده و سایر آزمون های لازم تفسیر شود.

مدل UT107 به ویژه برای تعمیرکارانی قابل بررسی است که به یک دستگاه قابل حمل برای آزمون های پایه برق خودرو، کنترل برخی سیگنال ها و اندازه گیری دما نیاز دارند. در عین حال، پیش از سفارش باید به تفاوت این مدل با نسخه های جدیدتر مانند UT107+ توجه شود؛ زیرا برخی امکاناتی که در مشخصات نسخه های جدید دیده می شوند، لزوما در مدل اصلی UT107 وجود ندارند.

مشخصات فنی مولتی متر UNI-T UT107

مشخصات فنی، محدوده اندازه گیری و دقت دستگاه باید مبنای اصلی انتخاب مولتی متر باشند. جدول زیر مشخصات شناخته شده مدل اصلی UT107 را بر اساس اطلاعات سازنده و دفترچه راهنمای دستگاه خلاصه می کند. برای کارهای حساس، بهتر است محدوده و دقت هر عملکرد با دفترچه همان دستگاه و نسخه عرضه شده تطبیق داده شود.

اعداد مربوط به محدوده اندازه گیری، ظرفیت نمایش و دقت را باید در کنار یکدیگر بررسی کرد. برای نمونه، ظرفیت نمایش ۱۹۹۹ شمارش به این معنی نیست که دستگاه در تمام محدوده ها دقت یکسانی دارد. دقت اندازه گیری به نوع کمیت، محدوده انتخاب شده، شرایط محیطی و مشخصات درج شده در دفترچه فنی وابسته است.

همچنین مقدار حداکثر اندازه گیری با ولتاژ یا جریانی که می توان بدون محدودیت و در هر شرایطی به دستگاه اعمال کرد، یکسان نیست. پیش از اتصال پراب ها، باید عملکرد انتخاب شده، ورودی مناسب، محدوده مجاز و هشدارهای ایمنی دستگاه بررسی شوند.

قابلیت های اندازه گیری ولتاژ در UT107

اندازه گیری ولتاژ یکی از رایج ترین کاربردهای مولتی متر در تعمیرگاه خودرو است. ولتاژ باتری، ولتاژ خروجی سیستم شارژ، افت ولتاژ اتصالات و وضعیت تغذیه برخی مدارها از جمله مواردی هستند که با انتخاب عملکرد مناسب قابل بررسی اند. در مدل UT107، امکان اندازه گیری ولتاژ مستقیم و متناوب وجود دارد.

اندازه گیری ولتاژ مستقیم DC

بیشتر مدارهای برق خودرو با ولتاژ مستقیم کار می کنند. باتری ۱۲ ولت، مدار تغذیه واحدهای کنترلی، بسیاری از حسگرها و بخش زیادی از تجهیزات روشنایی از نمونه های رایج هستند. در حالت DC، مولتی متر اختلاف پتانسیل میان دو نقطه را نمایش می دهد و تعمیرکار می تواند مقدار مشاهده شده را با مقدار مورد انتظار مقایسه کند.

برای بررسی باتری خودرو، پراب ها به قطب مثبت و منفی متصل می شوند و دستگاه باید روی عملکرد ولتاژ DC قرار داشته باشد. ولتاژ باتری در حالت خاموش، هنگام استارت و در زمان کارکرد موتور می تواند اطلاعات متفاوتی ارائه دهد. برای تشخیص وضعیت باتری یا دینام، یک اندازه گیری منفرد همیشه کافی نیست و باید شرایط آزمون و مشخصات خودرو در نظر گرفته شوند.

یکی از آزمون های مفید، اندازه گیری افت ولتاژ در مسیر کابل ها و اتصالات است. اگر بین قطب باتری و نقطه مصرف کننده اختلاف ولتاژ غیرعادی وجود داشته باشد، احتمال مقاومت زیاد در اتصال، خوردگی، شل بودن بست یا آسیب دیدگی کابل مطرح می شود. این آزمون باید در شرایط بار مناسب و طبق روش فنی انجام شود.

اندازه گیری ولتاژ متناوب AC

قابلیت اندازه گیری AC در کارهای عمومی برق و بررسی برخی سیگنال ها کاربرد دارد. با این حال، اندازه گیری ولتاژ متناوب با مولتی متر معمولی به معنی امکان تحلیل کامل شکل موج نیست. در بررسی سیگنال هایی که شکل موج، دامنه لحظه ای یا نویز آنها اهمیت دارد، ممکن است اسیلوسکوپ یا تجهیزات تخصصی تری لازم باشد.

هنگام اندازه گیری AC، باید محدوده مجاز دستگاه رعایت شود و از اتصال به مدارهایی که از توان یا رده ایمنی دستگاه خارج هستند خودداری شود. اگر نوع سیگنال یا سطح ولتاژ مشخص نیست، ابتدا باید خطرات احتمالی ارزیابی شوند و سپس ابزار مناسب انتخاب شود.

اندازه گیری جریان با مولتی متر خودرویی UT107

اندازه گیری جریان برای بررسی مصرف برخی مدارها، عیب یابی مصرف غیرعادی باتری و آزمون بخش هایی از سیستم برق خودرو مفید است. در مدل اصلی UT107، اندازه گیری جریان مستقیم تا محدوده تعریف شده دستگاه امکان پذیر است. با این حال، اندازه گیری جریان با مولتی متر به اتصال صحیح دستگاه در مدار نیاز دارد و با اندازه گیری ولتاژ تفاوت مهمی دارد.

برای اندازه گیری جریان، مولتی متر معمولا باید به صورت سری در مسیر عبور جریان قرار گیرد. اتصال اشتباه دستگاه در حالت جریان به دو سر منبع ولتاژ می تواند باعث اتصال کوتاه، سوختن فیوز داخلی یا آسیب به دستگاه و مدار شود. به همین دلیل، پیش از هر آزمون باید محل ورودی پراب ها، وضعیت کلید گردان و محدوده اندازه گیری کنترل شود.

اگر مقدار جریان نامشخص است، باید از روش ایمن و محدوده مناسب شروع کرد و محدودیت های زمانی و جریانی درج شده در دفترچه را رعایت کرد. برای بررسی مصرف پارازیتی خودرو نیز لازم است ترتیب خاموش شدن واحدهای کنترلی، وضعیت درها، سیستم های امنیتی و شرایط آماده به کار خودرو در نظر گرفته شود؛ در غیر این صورت، نتیجه ممکن است گمراه کننده باشد.

تست مقاومت، دیود و پیوستگی مدار

اندازه گیری مقاومت و تست پیوستگی از کاربردهای اصلی مولتی متر در عیب یابی سیم کشی و قطعات الکتریکی هستند. این قابلیت ها برای بررسی اتصال سیم ها، کنترل برخی کلیدها، آزمایش فیوز خارج از مدار و ارزیابی اولیه بعضی قطعات مفیدند. با این حال، نتیجه آزمون باید با روش مناسب و در شرایطی گرفته شود که ولتاژ خارجی روی مدار وجود نداشته باشد.

اندازه گیری مقاومت

مقاومت الکتریکی میزان مخالفت یک قطعه یا مسیر با عبور جریان را نشان می دهد. در خودرو، آزمون مقاومت می تواند برای بررسی سیم، اتصال، برخی حسگرهای مقاومتی و اجزای غیرفعال کاربرد داشته باشد. مقدار اندازه گیری شده باید با مشخصات فنی قطعه در دمای آزمون و شرایط توصیه شده سازنده مقایسه شود.

پیش از اندازه گیری مقاومت، مدار باید از منبع تغذیه جدا شود و در صورت وجود خازن، انرژی ذخیره شده آن طبق روش ایمن تخلیه شود. اندازه گیری مقاومت روی مدار برق دار ممکن است به دستگاه آسیب بزند و نتیجه نامعتبر ایجاد کند. همچنین مقاومت قطعه در مدار ممکن است تحت تاثیر مسیرهای موازی قرار گیرد؛ بنابراین در بعضی آزمون ها لازم است یک سر قطعه جدا شود.

تست دیود

حالت تست دیود برای بررسی اولیه رفتار هدایت یکسویه دیود و برخی اتصالات نیمه هادی استفاده می شود. در این حالت، مولتی متر مقدار مرتبط با افت ولتاژ قطعه را نمایش می دهد. مقدار قابل انتظار به نوع دیود، فناوری قطعه و شرایط آزمون وابسته است.

تست دیود با مولتی متر نمی تواند جایگزین تمام آزمون های تخصصی قطعات الکترونیکی شود. قطعاتی که در مدار نصب هستند ممکن است مسیرهای موازی داشته باشند و نتیجه را تغییر دهند. اگر نتیجه مبهم است، قطعه باید طبق دستورالعمل فنی و در شرایط مناسب بررسی شود.

تست پیوستگی با هشدار صوتی

تست پیوستگی برای تشخیص وجود یا نبود مسیر الکتریکی میان دو نقطه کاربرد دارد. هشدار صوتی می تواند هنگام بررسی سیم کشی، کلیدها، فیوزها و اتصالات، کار را سریع تر کند. البته صدای هشدار فقط بیانگر قرار گرفتن مقاومت مسیر در محدوده تشخیص دستگاه است و به تنهایی کیفیت کامل اتصال را تضمین نمی کند.

ممکن است یک اتصال در حالت بدون بار پیوستگی داشته باشد، اما هنگام عبور جریان قابل توجه دچار افت ولتاژ شود. در چنین مواردی، آزمون افت ولتاژ تحت شرایط بار می تواند اطلاعات دقیق تری درباره کیفیت اتصال ارائه دهد.

بررسی باتری ۱۲ ولت خودرو با UNI-T UT107

سیستم باتری خودرو یکی از بخش هایی است که بررسی اولیه آن با مولتی متر انجام می شود. UT107 علاوه بر اندازه گیری ولتاژ DC، حالت آزمون باتری ۱۲ ولت را نیز در اختیار کاربر قرار می دهد. این قابلیت می تواند برای ارزیابی اولیه وضعیت ولتاژ باتری مفید باشد، اما نباید آن را معادل تستر تخصصی ظرفیت یا سلامت باتری در نظر گرفت.

ولتاژ باتری به میزان شارژ، دما، مدت زمان خاموش بودن خودرو و بارهای الکتریکی متصل به آن وابسته است. به همین دلیل، پیش از تفسیر نتیجه باید شرایط اندازه گیری مشخص باشد. باتری که ولتاژ مناسبی در حالت بدون بار نشان می دهد، لزوما هنگام استارت توان کافی برای تامین جریان مورد نیاز را ندارد.

اگر خودرو به سختی روشن می شود، بررسی ولتاژ باتری به تنهایی کافی نیست. وضعیت اتصالات، کابل های مثبت و منفی، افت ولتاژ در مسیر استارت، عملکرد موتور استارت و سیستم شارژ نیز باید در صورت نیاز بررسی شوند. برای ارزیابی ظرفیت واقعی باتری و توان راه اندازی، ممکن است تستر بار یا دستگاه تخصصی باتری لازم باشد.

اندازه گیری دما با پروب حرارتی

یکی از امکانات مدل UT107 اندازه گیری دما با استفاده از پروب حرارتی سازگار است. این قابلیت در برخی بررسی های تعمیرگاهی، کنترل دمای قطعات و مقایسه دمای نقاط مختلف کاربرد دارد. پروب باید مطابق راهنمای دستگاه به ورودی مربوط متصل شود و نوع تماس آن با سطح یا قطعه مورد بررسی متناسب با روش اندازه گیری باشد.

محدوده اعلام شده برای اندازه گیری دما در مدل اصلی حدود منفی ۴۰ تا مثبت ۱۰۰۰ درجه سانتی گراد است، اما رسیدن به این محدوده به مشخصات پروب و شرایط مجاز استفاده وابسته است. نباید فرض کرد هر پروب همراه دستگاه برای تمام دماها، سطوح یا محیط ها مناسب است. حداکثر دمای مجاز پروب و شرایط تماس باید بررسی شوند.

هنگام اندازه گیری دمای قطعات خودرو، باید خطر تماس با سطوح داغ، قطعات متحرک و بخش های برقی در نظر گرفته شود. برای مقایسه دو نقطه، بهتر است روش تماس، زمان انتظار برای پایدار شدن عدد و شرایط محیطی تا حد امکان یکسان باشد. این کار از تفسیر اشتباه اختلاف دما جلوگیری می کند.

قابلیت اندازه گیری فرکانس و Duty Cycle

فرکانس و Duty Cycle در بررسی برخی سیگنال های الکتریکی خودرو اهمیت دارند. فرکانس تعداد تکرار یک چرخه در واحد زمان را نشان می دهد و Duty Cycle نسبت زمان فعال بودن سیگنال به کل دوره آن را بیان می کند. این اطلاعات می توانند در برخی آزمون های مدارهای کنترلی و بررسی اولیه سیگنال ها کاربرد داشته باشند.

در مدل اصلی UT107، محدوده فرکانس و Duty Cycle محدودتر از برخی تجهیزات پیشرفته جدید است. بنابراین پیش از استفاده برای یک حسگر یا مدار خاص، باید محدوده سیگنال با مشخصات دستگاه مقایسه شود. اگر فرکانس سیگنال از محدوده قابل اندازه گیری خارج باشد یا شکل موج ویژگی های خاصی داشته باشد، ممکن است عدد نمایش داده شده برای نتیجه گیری کافی نباشد.

مولتی متر در این حالت عددی خلاصه از سیگنال ارائه می دهد و شکل موج را مانند اسیلوسکوپ نمایش نمی دهد. برای تشخیص اختلالات گذرا، نویز، پالس های بسیار کوتاه یا تغییرات لحظه ای، ابزار تخصصی تر می تواند انتخاب مناسب تری باشد.

اندازه گیری زاویه Dwell و دور موتور

یکی از ویژگی های متمایز مولتی متر خودرویی UT107، وجود قابلیت Dwell و Tach است. این عملکردها برای بررسی برخی سیستم های احتراق و موتورهای متناسب با روش اندازه گیری دستگاه طراحی شده اند. قابلیت Dwell به ویژه در سیستم های احتراق قدیمی تر که زمان شارژ کویل و وضعیت مدار مربوط اهمیت دارد، کاربرد پیدا می کند.

زاویه Dwell چیست؟

زاویه Dwell در کاربردهای مرتبط با سیستم احتراق، به بخشی از چرخه چرخش توزیع کننده مربوط می شود که در آن مدار اولیه کویل در وضعیت شارژ قرار دارد. اندازه گیری این مقدار در سیستم های مناسب می تواند به بررسی عملکرد مدار احتراق کمک کند. این مفهوم با زاویه آوانس جرقه یکسان نیست و نباید این دو کمیت با هم اشتباه گرفته شوند.

در خودروهای قدیمی تر دارای سیستم توزیع کننده، زاویه Dwell می تواند در عیب یابی و تنظیم برخی اجزای سیستم احتراق اهمیت داشته باشد. در خودروهای جدیدتر که از کنترل الکترونیکی و کویل های مستقل استفاده می کنند، روش آزمون و معنای عملی این کمیت ممکن است متفاوت باشد. بنابراین باید ابتدا نوع سیستم احتراق خودرو شناسایی شود.

اندازه گیری دور موتور یا RPM

دور موتور نشان می دهد میل لنگ با چه سرعتی می چرخد و معمولا با واحد دور در دقیقه بیان می شود. در برخی حالت های عیب یابی، اندازه گیری دور موتور می تواند برای بررسی رفتار موتور در دور آرام یا شرایط مشخص مفید باشد. عملکرد Tach در UT107 برای کاربردهای تعریف شده در دفترچه دستگاه در نظر گرفته شده است.

روش اتصال و انتخاب حالت مناسب به نوع موتور و سیگنال مورد استفاده بستگی دارد. در مدل اصلی UT107، در بعضی حالت های اندازه گیری دور موتور، عدد نمایش داده شده باید طبق دستورالعمل دستگاه در ضریب مشخصی ضرب شود. کاربر باید پیش از تفسیر نتیجه، توضیحات مربوط به حالت RPM را در دفترچه بررسی کند.

قابلیت RPM این دستگاه به معنی سازگاری با تمام سامانه های احتراق مدرن یا امکان اندازه گیری مستقیم دور موتور از هر نوع سیم کشی نیست. اگر خودرو دارای کویل های مستقل، سیستم جرقه زنی خاص یا معماری الکترونیکی متفاوت است، باید ابتدا سازگاری روش اندازه گیری بررسی شود. در بسیاری از خودروهای جدید، داده دور موتور از طریق دستگاه دیاگ یا سیگنال مرجع مناسب خوانده می شود.

کاربرد UNI-T UT107 در عیب یابی برق خودرو

مولتی متر خودرویی زمانی بیشترین فایده را دارد که به عنوان بخشی از یک فرایند تشخیص مرحله به مرحله استفاده شود. به جای تعویض قطعه بر اساس حدس، تعمیرکار می تواند مدار را از منبع تغذیه تا مصرف کننده بررسی کند، اتصالات را آزمایش کند و سپس با توجه به نتیجه آزمون ها علت احتمالی را محدودتر سازد.

بررسی فیوز و کلیدها

در صورت از کار افتادن یک مصرف کننده، بررسی فیوز یکی از مراحل اولیه عیب یابی است. با قطع برق مدار و خارج کردن فیوز در صورت نیاز، می توان از حالت پیوستگی یا مقاومت برای ارزیابی اولیه آن استفاده کرد. با این حال، سالم بودن فیوز به تنهایی عملکرد صحیح کل مدار را ثابت نمی کند؛ تغذیه، اتصال بدنه، رله و سیم کشی نیز ممکن است نیازمند بررسی باشند.

برای آزمون کلیدها، می توان وضعیت اتصال در حالت روشن و خاموش را در شرایط مناسب مقایسه کرد. اگر مقاومت تماس در وضعیت بسته غیرعادی باشد یا اتصال به صورت ناپایدار برقرار شود، احتمال خرابی کلید یا اتصالات آن مطرح می شود. روش آزمون باید با ساختار قطعه و نقشه برق خودرو هماهنگ باشد.

بررسی رله و سلونوئید

رله ها و سلونوئیدها در مدارهای مختلف خودرو استفاده می شوند. مولتی متر می تواند برای بررسی اولیه مقاومت سیم پیچ، پیوستگی کنتاکت ها و وجود ولتاژ تغذیه به کار رود. اما آزمون کامل رله به نوع آن و شرایط عملکرد بستگی دارد و در بعضی موارد لازم است رله تحت بار یا مطابق دستورالعمل سازنده بررسی شود.

اندازه گیری مقاومت سیم پیچ به تنهایی تضمین نمی کند که کنتاکت های رله هنگام عبور جریان به درستی کار می کنند. ممکن است سیم پیچ سالم باشد، اما کنتاکت ها دچار سوختگی یا مقاومت تماس زیاد شده باشند. در چنین مواردی، بررسی افت ولتاژ و عملکرد مدار در شرایط واقعی اطلاعات بیشتری فراهم می کند.

بررسی سیستم استارت و شارژ

سیستم استارت و شارژ از بخش های مهم برق خودرو است. اندازه گیری ولتاژ باتری، کنترل افت ولتاژ کابل ها و بررسی ولتاژ سیستم شارژ می تواند به تشخیص اولیه مشکلات کمک کند. اگر باتری به طور مکرر تخلیه می شود یا موتور به سختی استارت می خورد، باید علاوه بر باتری، اتصالات و مدارهای مربوط نیز بررسی شوند.

برای ارزیابی سیستم شارژ، نتیجه اندازه گیری باید با مشخصات سازنده خودرو و شرایط آزمون مقایسه شود. دور موتور، بارهای برقی فعال، دمای باتری و نوع سامانه شارژ بر نتیجه اثر دارند. در خودروهای دارای سیستم شارژ هوشمند، مقدار ولتاژ ممکن است بسته به وضعیت مدیریت انرژی تغییر کند و یک عدد ثابت برای همه شرایط مناسب نیست.

بررسی حسگرهای خودرو

برخی حسگرها خروجی مقاومتی، ولتاژی یا فرکانسی دارند و می توان بخشی از آزمون اولیه آنها را با مولتی متر انجام داد. با این حال، نوع سیگنال و روش تست برای هر حسگر متفاوت است. حسگر دما، حسگر موقعیت، حسگر اکسیژن و حسگرهای فشار یا جریان هوا را نمی توان با یک روش واحد بررسی کرد.

در برخی حسگرها اندازه گیری مقاومت فقط در شرایط خاص معنا دارد و در برخی دیگر آزمون ولتاژ یا فرکانس لازم است. همچنین بعضی خروجی ها تنها هنگام کارکرد موتور یا در شرایط مشخص قابل ارزیابی هستند. برای جلوگیری از آسیب به واحد کنترل الکترونیکی، نباید بدون بررسی نقشه سیم کشی و روش توصیه شده، به پایه های حسگر ولتاژ خارجی اعمال کرد.

روش صحیح استفاده از مولتی متر UNI-T UT107

برای استفاده صحیح از دستگاه، ابتدا نوع کمیتی را که می خواهید اندازه بگیرید مشخص کنید. سپس عملکرد مناسب را با کلید گردان انتخاب کرده، ورودی پراب ها را کنترل کنید و محدوده مجاز را بر اساس مقدار احتمالی سیگنال تعیین کنید. اگر مقدار نامشخص است، باید از روش محافظه کارانه و محدوده ایمن شروع شود.

1. بدنه، نمایشگر، سوکت ها و عایق پراب ها را از نظر ترک، شکستگی و آسیب بررسی کنید.
2. از سلامت سیم های اندازه گیری و وضعیت فیوزهای داخلی اطمینان حاصل کنید.
3. عملکرد مورد نظر مانند ولتاژ، مقاومت، جریان، دما یا پیوستگی را انتخاب کنید.
4. پراب ها را در ورودی های مناسب قرار دهید و از جابه جایی اشتباه آنها جلوگیری کنید.
5. محدوده اندازه گیری و محدودیت های ذکر شده در دفترچه را کنترل کنید.
6. پراب ها را با رعایت قطبیت و روش صحیح به نقاط آزمون متصل کنید.
7. عدد نمایش داده شده را با شرایط واقعی مدار و اطلاعات فنی خودرو مقایسه کنید.
8. پس از پایان آزمون، پراب ها را با رعایت ایمنی جدا کرده و دستگاه را در وضعیت مناسب قرار دهید.

برای اندازه گیری مقاومت، دیود و پیوستگی، مدار باید از منبع تغذیه جدا باشد. برای اندازه گیری جریان، اتصال سری و ورودی مناسب اهمیت دارد. همچنین نباید هنگام اتصال دستگاه به مدار، عملکرد یا محدوده را به شکلی تغییر داد که باعث ایجاد وضعیت خطرناک شود. دستورالعمل رسمی مدل UT107 باید مرجع نهایی روش استفاده باشد.

نکات ایمنی هنگام استفاده از UT107

مولتی متر ابزاری برای اندازه گیری است و استفاده نادرست از آن می تواند به کاربر، دستگاه یا مدار مورد آزمایش آسیب برساند. رعایت اصول ایمنی به ویژه هنگام کار با سیستم های برقی خودرو، باتری، مدارهای دارای جریان بالا و تجهیزات دارای ولتاژ خطرناک ضروری است.

• پیش از استفاده، سالم بودن بدنه و عایق پراب ها را بررسی کنید.
• از دستگاه در محدوده ولتاژ و جریان مجاز درج شده در دفترچه استفاده کنید.
• برای اندازه گیری جریان، از ورودی و روش اتصال صحیح استفاده کنید.
• هیچ گاه در حالت اندازه گیری جریان، پراب ها را به صورت موازی به دو سر منبع ولتاژ متصل نکنید.
• پیش از آزمون مقاومت، دیود یا پیوستگی، برق مدار را قطع کنید.
• در زمان اندازه گیری، انگشتان را پشت محافظ پراب نگه دارید.
• از تعویض فیوز داخلی با نوع نامناسب یا حذف فیوز محافظ خودداری کنید.
• در محیط مرطوب یا شرایطی که احتمال تماس با بخش های برق دار وجود دارد، الزامات ایمنی را جدی بگیرید.
• برای کار با مدارهای ولتاژ بالا یا سامانه های خاص خودرو، از ابزار و آموزش مناسب استفاده کنید.

در مشخصات مدل اصلی UT107، رده های ایمنی CAT II 1000V و CAT III 600V ذکر شده است. این رده ها به شرایط و دسته بندی کاربردهای اندازه گیری مربوط هستند و به معنی مجاز بودن استفاده از دستگاه در هر مدار با همان ولتاژ نیستند. شرایط واقعی مدار، نوع گذراهای الکتریکی و محدودیت های دفترچه باید همزمان در نظر گرفته شوند.

تفاوت مولتی متر UNI-T UT107 با UT107+

هنگام جستجو برای خرید مولتی متر خودرویی یونیتی، ممکن است نام های UT107 و UT107+ در فروشگاه ها یا کاتالوگ ها مشاهده شوند. شباهت نام این دو مدل می تواند باعث اشتباه در مقایسه مشخصات شود، اما نباید اطلاعات نسخه جدیدتر را بدون بررسی به مدل اصلی نسبت داد.

مدل اصلی UT107 دارای نمایشگر ۱۹۹۹ شمارش، محدوده های مشخص اندازه گیری و قابلیت هایی مانند Dwell، Tach، تست باتری ۱۲ ولت، Duty Cycle، دما، مقاومت و فرکانس است. در مقابل، مشخصات رسمی سری UT105+/UT107+ امکانات و تغییراتی مانند نمایشگر با شمارش بالاتر، True RMS، قابلیت های بیشتر در برخی اندازه گیری ها و امکانات افزوده را برای نسخه های جدید معرفی می کند.

این تفاوت ها هنگام خرید اهمیت دارند. اگر برای کار خود به True RMS، ظرفیت خازنی یا قابلیت خاصی نیاز دارید، فقط نام سری دستگاه را ملاک قرار ندهید. شماره مدل کامل درج شده روی بدنه و بسته بندی را با مشخصات فنی فروشنده تطبیق دهید و از دریافت دفترچه راهنمای متناسب با همان نسخه مطمئن شوید.

مزایای مولتی متر دیجیتال خودرویی UNI-T UT107

مهم ترین مزیت UT107 این است که چندین عملکرد پایه برق و عیب یابی خودرو را در یک دستگاه قابل حمل جمع می کند. تعمیرکار می تواند بدون جابه جایی میان چند ابزار، بسیاری از آزمون های عمومی را با یک مولتی متر انجام دهد. قابلیت اندازه گیری دما نیز در کارهایی که نیاز به بررسی دمای سطح یا قطعه دارند، مفید است.

• قابلیت های مرتبط با خودرو: وجود عملکردهای Dwell و Tach برای برخی کاربردهای تعمیرگاهی.
• اندازه گیری های عمومی: ولتاژ DC و AC، جریان DC، مقاومت، فرکانس، دما و برخی آزمون های دیود و پیوستگی.
• تست باتری ۱۲ ولت: امکان انجام یک آزمون اولیه باتری در کنار اندازه گیری ولتاژ.
• نمایش دیجیتال: مشاهده مقدار اندازه گیری شده روی نمایشگر LCD.
• قابلیت Data Hold: نگهداری مقدار نمایش داده شده برای آسان تر شدن ثبت نتیجه در شرایط مناسب.
• ساختار قابل حمل: ابعاد و وزن مناسب برای جابه جایی میان میز کار و محل تعمیر خودرو.
• پروب حرارتی: امکان انجام اندازه گیری دما با پروب سازگار و رعایت محدوده مجاز آن.

میزان سودمندی هر قابلیت به نوع کار بستگی دارد. برای تعمیرکاری که بیشتر با باتری، سیم کشی، فیوز، رله و مدارهای عمومی خودرو سروکار دارد، قابلیت های پایه می توانند بخش زیادی از نیازهای روزمره را پوشش دهند. برای تعمیرگاه هایی که روی خودروهای جدید، سیگنال های سریع یا سامانه های الکترونیکی پیچیده کار می کنند، ممکن است ابزارهای تکمیلی ضروری باشند.

محدودیت های UT107 که پیش از خرید باید بدانید

انتخاب ابزار مناسب فقط به فهرست امکانات وابسته نیست؛ محدودیت های آن نیز اهمیت دارند. UT107 اصلی نمایشگر ۱۹۹۹ شمارش و انتخاب محدوده دستی دارد. این ویژگی برای بسیاری از آزمون های عمومی قابل استفاده است، اما ممکن است در برخی کارها که نیاز به تفکیک بالاتر یا تغییر خودکار محدوده دارند، سرعت کار را کاهش دهد.

همچنین در مشخصات مدل اصلی، برخی قابلیت های پیشرفته نسخه های جدید مانند True RMS یا اندازه گیری ظرفیت خازنی به عنوان ویژگی اصلی ذکر نشده اند. اگر این قابلیت ها برای کار شما ضروری هستند، باید مدلی انتخاب شود که آنها را به صورت رسمی پشتیبانی کند.

مولتی متر UT107 دستگاه دیاگ نیست و نمی تواند کدهای خطای واحدهای کنترل الکترونیکی را مانند ابزار تشخیصی خودرو بخواند یا تمام پارامترهای زنده موتور را نمایش دهد. همچنین نمایش عدد فرکانس یا Duty Cycle جایگزین تحلیل شکل موج با اسیلوسکوپ نمی شود. برای بررسی دقیق شبکه های ارتباطی خودرو، پالس های سریع یا عیب های گذرا، ممکن است تجهیزات تخصصی لازم باشند.

محدودیت دیگر این است که هر قابلیت تنها در محدوده مشخصی از کمیت ها و شرایط کار می کند. برای مثال، پروب دما باید با محدوده دمایی و نوع سطح مورد آزمون سازگار باشد. به همین ترتیب، قابلیت RPM یا Dwell تنها زمانی نتیجه مفید می دهد که نوع سیستم احتراق و روش اتصال با دستورالعمل دستگاه هماهنگ باشد.

راهنمای خرید مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107

پیش از خرید مولتی متر، بهتر است نیازهای کاری خود را مشخص کنید. اگر عمده فعالیت شما شامل بررسی باتری، مدارهای تغذیه، فیوزها، رله ها، سیم کشی و برخی آزمون های پایه موتور است، UT107 می تواند گزینه ای برای بررسی باشد. اما اگر به اندازه گیری های پیشرفته الکترونیکی، ثبت شکل موج، True RMS یا قابلیت های خاص دیگر نیاز دارید، باید مشخصات مدل های جایگزین نیز مقایسه شوند.

بررسی نیازهای واقعی تعمیرگاه

ابتدا فهرستی از اندازه گیری های پرتکرار تهیه کنید. آیا بیشتر ولتاژ و مقاومت را اندازه می گیرید؟ آیا اندازه گیری دما برای شما کاربرد دارد؟ آیا به بررسی زاویه Dwell و دور موتور در خودروهای سازگار نیاز دارید؟ پاسخ به این سوال ها کمک می کند به جای انتخاب دستگاه بر اساس نام یا تعداد امکانات، مدلی متناسب با نوع کار خود تهیه کنید.

تطبیق شماره مدل با مشخصات

در زمان خرید، نام کامل مدل را کنترل کنید. مدل UT107 اصلی و مدل UT107+ را نباید یکسان فرض کرد. اگر در توضیحات فروشگاه قابلیتی مانند True RMS، ظرفیت خازنی یا شمارش بالاتر نمایشگر ذکر شده است، بررسی کنید که این ویژگی به همان شماره مدل تعلق داشته باشد. مشخصات نسخه های دیگر نباید مبنای ارزیابی دستگاهی با مدل متفاوت قرار گیرد.

بررسی اقلام همراه

در فهرست اقلام استاندارد مدل اصلی UT107، باتری، پراب های اندازه گیری، محافظ دستگاه، پروب تماسی دما و دفترچه راهنمای انگلیسی ذکر شده اند. با این حال، محتویات بسته بندی عرضه شده ممکن است بر اساس فروشنده یا شرایط تامین متفاوت باشد. پیش از نهایی کردن سفارش، اقلام همراه را با توضیحات محصول و فهرست بسته بندی تطبیق دهید.

توجه به اصالت و خدمات پس از فروش

برای خرید تجهیزات اندازه گیری، فقط قیمت اولیه را در نظر نگیرید. اصالت کالا، سلامت نمایشگر و سوکت ها، کیفیت پراب ها، امکان تهیه قطعات مصرفی و دسترسی به دفترچه راهنما از موارد مهم هستند. اگر دستگاه برای کار حرفه ای استفاده می شود، شرایط ضمانت، پشتیبانی و امکان بررسی یا کالیبراسیون در صورت نیاز نیز باید مورد توجه قرار گیرند.

قیمت مولتی متر UNI-T UT107

قیمت مولتی متر دیجیتال خودرویی UNI-T UT107 ممکن است با توجه به اصالت کالا، اقلام همراه، شرایط تامین، خدمات فروش و موجودی تغییر کند. به همین دلیل، برای اطلاع از قیمت روز باید صفحه محصول را بررسی کرد و مشخصات نسخه عرضه شده را با نیاز خود تطبیق داد. مقایسه قیمت مدل اصلی با UT107+ بدون توجه به تفاوت امکانات، ممکن است نتیجه درستی نداشته باشد.

در زمان بررسی قیمت، توجه کنید که پروب دما، پراب های اندازه گیری، محافظ دستگاه و سایر اقلام مورد نیاز در بسته بندی وجود داشته باشند. اگر فروشنده نسخه متفاوتی از دستگاه را عرضه می کند، لازم است شماره مدل و مشخصات فنی آن به صورت شفاف اعلام شده باشد.

خرید مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107 از ایمن اُرا

برای انتخاب ابزار اندازه گیری مناسب، بهتر است پیش از ثبت سفارش، کاربرد مورد نظر و قابلیت های ضروری را مشخص کنید. مولتی متر UT107 برای انجام بخشی از آزمون های برق خودرو طراحی شده و ترکیبی از عملکردهای عمومی و قابلیت های مرتبط با موتور را در اختیار کاربر قرار می دهد. با بررسی مشخصات فنی و اقلام همراه می توانید تصمیم بگیرید که این مدل با نیازهای تعمیرگاهی یا کار فنی شما هماهنگ است یا خیر.

اگر قصد دارید جزئیات محصول را بررسی کنید، می توانید از صفحه اختصاصی آن در سایت کالیبکس استفاده کنید. برای خرید مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107، مشخصات مدل، اطلاعات موجودی و اقلام همراه را بررسی کنید تا از تطابق محصول با نیاز خود مطمئن شوید.

هنگام مقایسه گزینه ها، به شماره مدل دقیق، محدوده های اندازه گیری، دقت، نوع نمایشگر و قابلیت های خودرویی توجه کنید. اگر دستگاه برای استفاده روزانه در تعمیرگاه تهیه می شود، کیفیت پراب ها، سلامت سوکت ها و شرایط پشتیبانی نیز می توانند بر ارزش خرید تاثیر بگذارند.

برای اطلاع از قیمت مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107، صفحه محصول را مشاهده کنید و اطلاعات قیمت و موجودی را در زمان مراجعه بررسی کنید. قیمت تجهیزات اندازه گیری ممکن است تغییر کند؛ بنابراین بهتر است پیش از تصمیم نهایی، مشخصات نسخه عرضه شده و شرایط خرید را کنترل کنید.

در صورتی که پس از بررسی مشخصات تصمیم به تهیه دستگاه گرفتید، از طریق صفحه محصول می توانید اطلاعات مربوط به سفارش را دنبال کنید. برای جهت سفارش مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107، ابتدا مطمئن شوید که مدل مورد نظر همان UT107 اصلی است و با قابلیت های مورد نیاز شما مطابقت دارد.

نگهداری و مراقبت از مولتی متر UT107

نگهداری مناسب از مولتی متر به حفظ عملکرد و کاهش احتمال خطا در اندازه گیری کمک می کند. پس از پایان کار، پراب ها را جدا کنید، دستگاه را در محل خشک و مناسب قرار دهید و از وارد شدن ضربه یا فشار به نمایشگر و کلید گردان جلوگیری کنید. آلودگی روی سوکت ها یا آسیب دیدگی عایق پراب ها باید پیش از استفاده بعدی بررسی شود.

باتری دستگاه را در صورت مشاهده هشدار باتری ضعیف بررسی و در صورت نیاز تعویض کنید. باتری فرسوده می تواند باعث اختلال در عملکرد یا نتایج نامعتبر شود. هنگام تعویض باتری یا فیوز داخلی، دستورالعمل سازنده را رعایت کنید و پیش از باز کردن محفظه، پراب ها را از مدار جدا کنید.

اگر دستگاه دچار ضربه شدید، نفوذ مایعات یا رفتار غیرعادی شده است، استفاده از آن را تا زمان بررسی متوقف کنید. همچنین از جایگزین کردن فیوز با نمونه ای که جریان یا مشخصات حفاظتی متفاوت دارد خودداری کنید. استفاده از قطعات حفاظتی نامناسب می تواند ایمنی طراحی شده دستگاه را کاهش دهد.

برای کاربردهایی که دقت اندازه گیری اهمیت بالایی دارد، وضعیت عملکرد دستگاه باید به صورت دوره ای بررسی شود. در صورت نیاز به کالیبراسیون یا آزمون عملکرد، از خدمات معتبر و متناسب با نوع دستگاه استفاده کنید. کالیبراسیون با تعمیر یا تنظیم دستگاه یکسان نیست و نیاز به آن به میزان استفاده، اهمیت اندازه گیری و الزامات کاری بستگی دارد.

جمع بندی بررسی تخصصی UNI-T UT107

مولتی متر دیجیتال خودرویی مکانیکی یونیتی UNI-T UT107 دستگاهی برای اندازه گیری کمیت های الکتریکی و انجام بخشی از آزمون های رایج برق خودرو است. اندازه گیری ولتاژ DC و AC، جریان DC، مقاومت، فرکانس، دما، تست دیود، پیوستگی، آزمون باتری ۱۲ ولت و قابلیت های Dwell و Tach از امکانات مهم مدل اصلی محسوب می شوند.

برای تعمیرکارانی که به یک ابزار قابل حمل برای آزمون های عمومی و برخی بررسی های مرتبط با موتور نیاز دارند، این ترکیب قابلیت ها می تواند کاربردی باشد. با این حال، انتخاب دستگاه باید با توجه به محدوده های واقعی اندازه گیری، دقت مورد نیاز، نوع خودرو و ماهیت کار انجام شود. UT107 جایگزین دستگاه دیاگ یا اسیلوسکوپ نیست و قابلیت های آن برای تمام سامانه های الکترونیکی خودرو مناسب نیست.

نکته مهم هنگام خرید، تشخیص مدل اصلی UT107 از نسخه UT107+ است. تفاوت مشخصات این دو مدل بر انتخاب و ارزش خرید تاثیر دارد. بررسی شماره مدل، دفترچه راهنما، اقلام همراه و شرایط فروش، به انتخاب آگاهانه تر کمک می کند. ایمن اُرا توصیه می کند پیش از سفارش، مشخصات محصول را با نیازهای واقعی خود تطبیق دهید و در صورت نیاز به قابلیت خاص، وجود آن را در همان مدل به صورت دقیق بررسی کنید.

سوالات متداول درباره مولتی متر UNI-T UT107

مولتی متر دیجیتال خودرویی UNI-T UT107 برای چه کاری استفاده می شود؟

این دستگاه برای اندازه گیری ولتاژ مستقیم و متناوب، جریان مستقیم، مقاومت، فرکانس و دما و انجام برخی آزمون های مرتبط با برق خودرو طراحی شده است. قابلیت های Dwell و Tach نیز برای کاربردهای سازگار با سیستم موتور در نظر گرفته شده اند.

آیا UT107 می تواند ولتاژ باتری خودرو را اندازه بگیرد؟

بله. با انتخاب حالت ولتاژ DC و رعایت قطبیت پراب ها می توان ولتاژ باتری را اندازه گیری کرد. برای ارزیابی کامل باتری، ممکن است بررسی هنگام استارت یا استفاده از تستر تخصصی نیز لازم باشد.

آیا UNI-T UT107 قابلیت تست باتری ۱۲ ولت دارد؟

بله. در مشخصات مدل اصلی UT107 حالت تست باتری ۱۲ ولت ذکر شده است. این قابلیت باید مطابق دفترچه دستگاه استفاده شود و نباید آن را معادل آزمون تخصصی ظرفیت یا توان راه اندازی باتری دانست.

آیا مولتی متر UT107 دور موتور را اندازه می گیرد؟

بله. دستگاه دارای عملکرد Tach برای اندازه گیری دور موتور در حالت های تعریف شده است. نوع سیستم احتراق، روش اتصال و ضریب احتمالی نمایش عدد باید مطابق دفترچه بررسی شوند. این قابلیت به معنی سازگاری خودکار با تمام خودروهای جدید نیست.

قابلیت Dwell در UT107 چه کاربردی دارد؟

قابلیت Dwell برای اندازه گیری زاویه مرتبط با زمان شارژ مدار اولیه کویل در سیستم های احتراق سازگار کاربرد دارد. این ویژگی بیشتر در بررسی برخی سیستم های احتراق قدیمی اهمیت دارد و با زاویه آوانس جرقه یکسان نیست.

آیا UT107 دما را اندازه می گیرد؟

بله. مدل اصلی UT107 با پروب حرارتی سازگار قابلیت اندازه گیری دما دارد. محدوده اعلام شده حدود منفی ۴۰ تا مثبت ۱۰۰۰ درجه سانتی گراد است، اما محدوده واقعی استفاده به مشخصات پروب و شرایط مجاز آن وابسته است.

آیا UT107 قابلیت اندازه گیری جریان متناوب دارد؟

در مشخصات رسمی مدل اصلی UT107، اندازه گیری جریان مستقیم تا محدوده تعریف شده دستگاه ذکر شده است. نباید قابلیت اندازه گیری جریان AC نسخه های جدیدتر را به مدل اصلی نسبت داد. برای نیاز به اندازه گیری جریان متناوب، مشخصات دقیق نسخه دستگاه را بررسی کنید.

تفاوت UT107 و UT107+ چیست؟

UT107 مدل اصلی سری UT100 است، در حالی که UT107+ نسخه جدیدتر با مشخصات به روز شده محسوب می شود. در نسخه جدید قابلیت هایی مانند True RMS، شمارش نمایشگر بالاتر و برخی اندازه گیری های افزوده ذکر شده اند. شماره مدل کامل و دفترچه همان نسخه باید بررسی شوند.

آیا UT107 برای تعمیر خودروهای جدید مناسب است؟

این دستگاه می تواند برای برخی آزمون های پایه برق خودرو و اندازه گیری های عمومی کاربرد داشته باشد، اما برای تمام سامانه های جدید مناسب نیست. عیب یابی شبکه های ارتباطی، خواندن کد خطا و بررسی پارامترهای زنده به ابزارهای تخصصی مانند دستگاه دیاگ نیاز دارد و تحلیل شکل موج نیز ممکن است به اسیلوسکوپ نیاز داشته باشد.

آیا می توان با UT107 فیوز و رله خودرو را بررسی کرد؟

بله. قابلیت های مقاومت و پیوستگی برای بررسی اولیه فیوزها، کلیدها و بخش هایی از رله کاربرد دارند. آزمون باید با رعایت دستورالعمل ایمنی و در شرایط مناسب انجام شود. در برخی موارد، بررسی مدار تحت بار نیز برای تشخیص دقیق تر لازم است.

آیا مولتی متر UT107 دارای قابلیت True RMS است؟

در مشخصات رسمی مدل اصلی UT107، True RMS به عنوان قابلیت اعلام نشده است. این ویژگی در مشخصات نسخه UT107+ ذکر شده است. اگر True RMS برای کار شما ضروری است، حتما شماره مدل و مشخصات سازنده را پیش از خرید کنترل کنید.

منبع تغذیه مولتی متر UNI-T UT107 چیست؟

مدل اصلی UT107 با باتری ۹ ولت از نوع 6F22 یا معادل سازگار کار می کند. برای تعویض باتری باید دستورالعمل سازنده رعایت شود و پیش از باز کردن محفظه، پراب ها از مدار جدا شوند.

هنگام خرید UT107 چه مواردی را بررسی کنیم؟

شماره مدل دقیق، محدوده های اندازه گیری، دقت، سلامت دستگاه، اقلام همراه، اصالت کالا و شرایط پشتیبانی را بررسی کنید. همچنین اطمینان حاصل کنید که دستگاه مورد نظر UT107 اصلی است یا UT107+، زیرا مشخصات این دو نسخه یکسان نیست.

قیمت مولتی متر دیجیتال خودرویی UNI-T UT107 چگونه مشخص می شود؟

قیمت به مدل دقیق، اصالت کالا، اقلام همراه، شرایط تامین و خدمات فروش وابسته است و ممکن است تغییر کند. برای مشاهده اطلاعات قیمت و موجودی، صفحه محصول را در سایت فروشنده بررسی کنید و مشخصات نسخه عرضه شده را با نیاز خود تطبیق دهید.
