ترمومتر لیزری وینتکت مدل WINTACT WT550 | دماسنج تفنگی 550 درجه

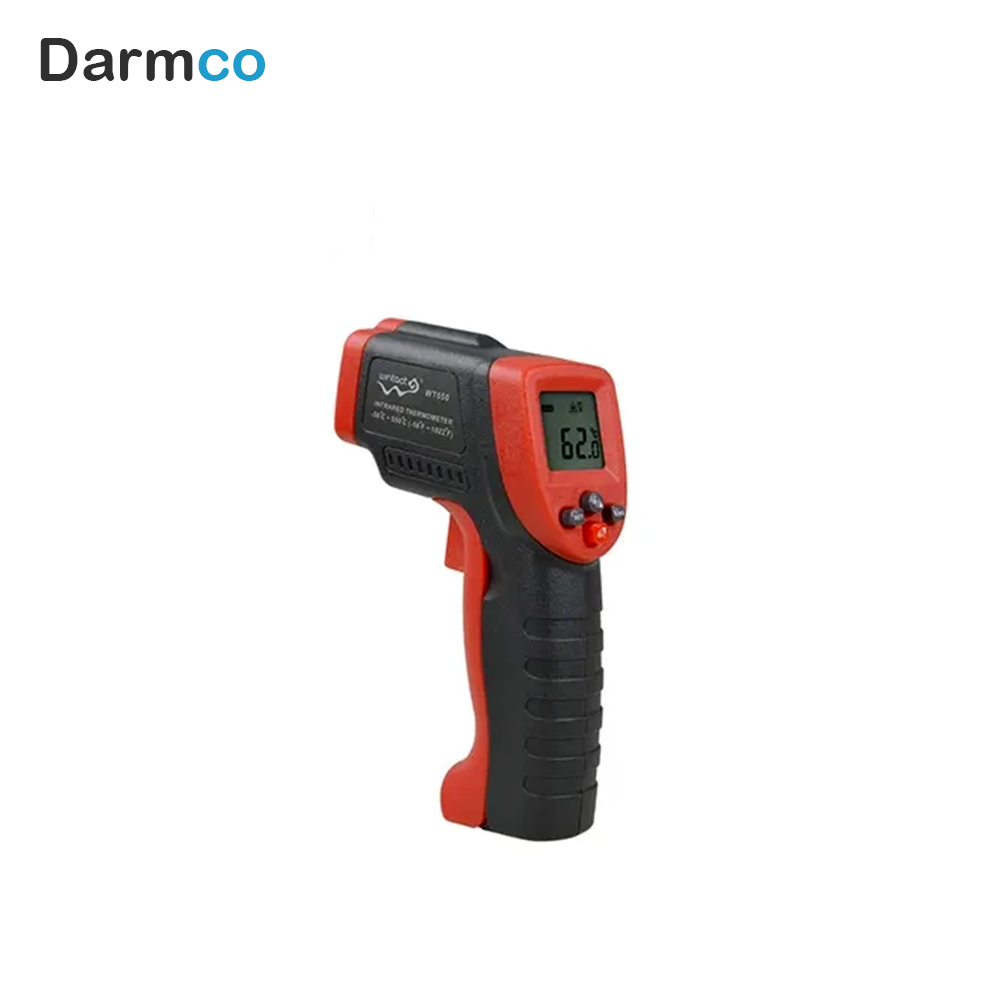

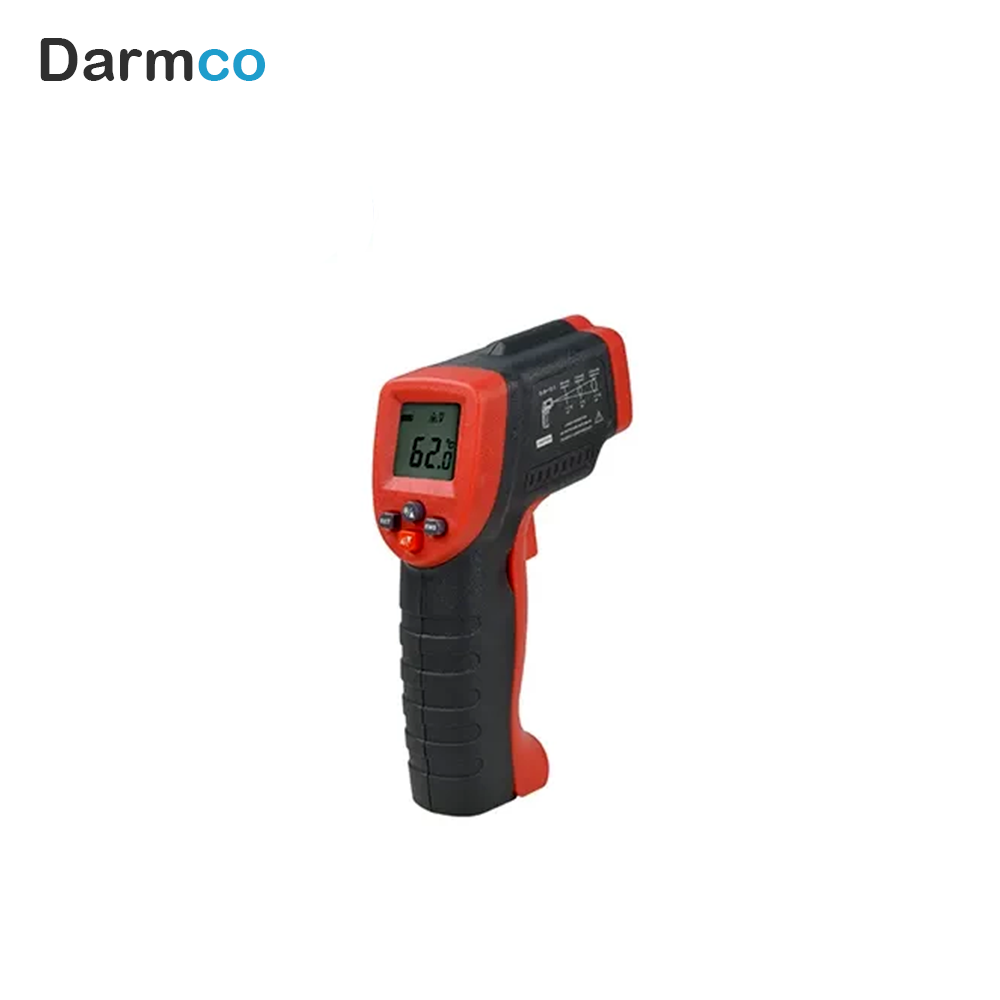

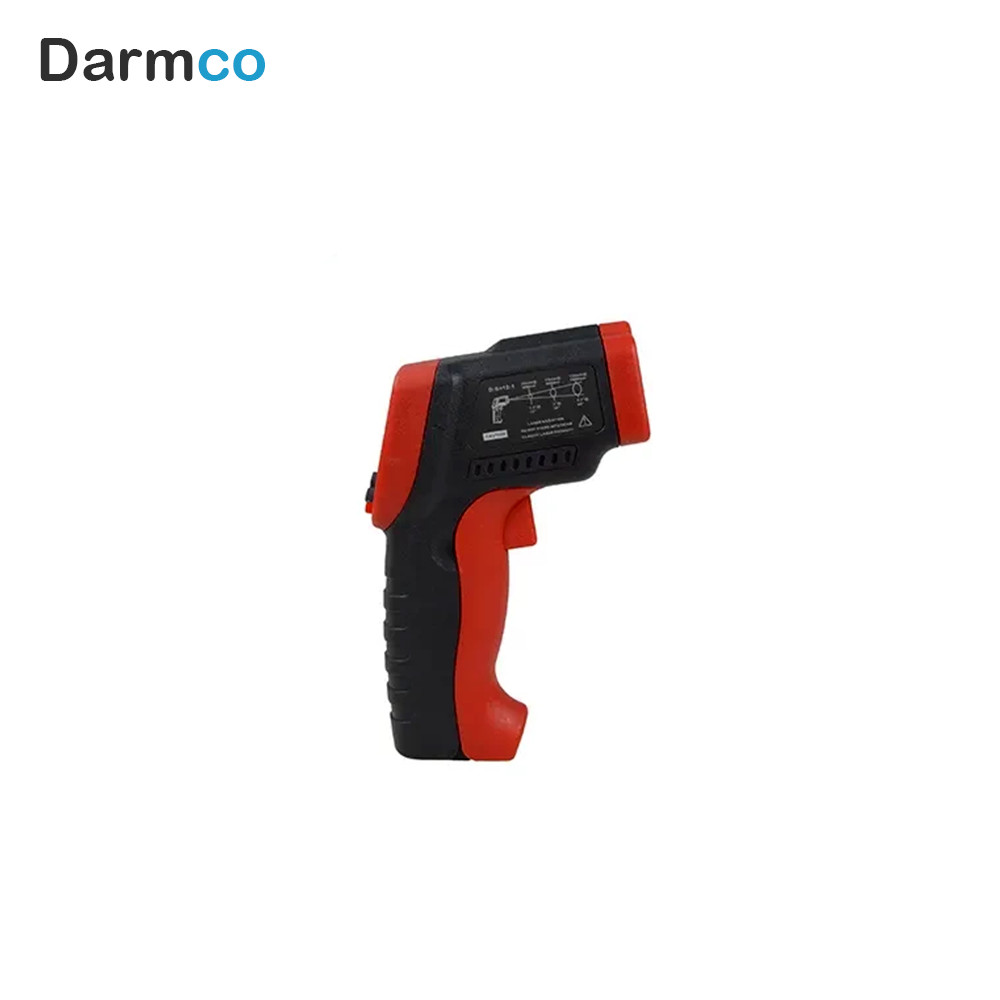

ترمومتر لیزری وینتکت مدل WINTACT WT550
ترمومتر لیزری تفنگی وینتکت WINTACT WT550 یک دماسنج مادون قرمز غیرتماسی برای اندازه‌گیری سریع دمای سطح اجسام از فاصله مشخص است. این دستگاه با محدوده اندازه‌گیری گسترده 50- تا 550+ درجه سانتی‌گراد، نسبت فاصله به نقطه 12:1 و قابلیت تنظیم ضریب تابش، برای بررسی دمای سطوح در محیط‌های صنعتی، تأسیسات، تعمیر و نگهداری، سیستم‌های تهویه و تبرید، آشپزی و کباب‌پزی و بسیاری از کاربردهای روزمره و فنی مناسب است.
در طراحی WT550 از سیستم اپتیکی مادون قرمز برای دریافت انرژی حرارتی منتشرشده از سطح هدف استفاده شده و نتیجه پس از پردازش روی نمایشگر LCD نشان داده می‌شود. اندازه‌گیری بدون تماس باعث می‌شود بتوان دمای سطوح داغ، خطرناک، متحرک یا دسترس‌ناپذیر را بدون تماس مستقیم با جسم بررسی کرد.
مشخصات فنی ترمومتر لیزری WINTACT WT550
| مشخصه | مقدار |
|---|
| برند |
WINTACT |
| مدل |
WT550 |
| نوع دستگاه |
ترمومتر مادون قرمز غیرتماسی |
| محدوده اندازه‌گیری دما |
50- تا 550+ درجه سانتی‌گراد (58- تا 1022+ درجه فارنهایت) |
| دقت اندازه‌گیری |
در بازه 0 تا 550°C: برابر ±1.5°C یا ±1.5%، هرکدام بزرگ‌تر باشد؛ در بازه 50- تا 0°C: برابر ±3°C |
| تکرارپذیری |
1% مقدار خوانده‌شده یا 1°C |
| تفکیک‌پذیری |
0.1°C / 0.1°F |
| زمان پاسخ |
500 میلی‌ثانیه، با پاسخ 95 درصدی |
| نسبت فاصله به نقطه |
12:1 |
| ضریب تابش (Emissivity) |
قابل تنظیم از 0.10 تا 1.00، مقدار پیش‌فرض 0.95 |
| بازه طیفی |
5 تا 14 میکرومتر |
| واحدهای اندازه‌گیری |
درجه سانتی‌گراد و درجه فارنهایت |
| حالت‌های اندازه‌گیری |
MAX، MIN، AVG و DIF |
| هشدار دما |
هشدار دمای بالا HAL و هشدار دمای پایین LAL |
| تنظیم Offset |
دارد |
| لیزر نشانه‌روی |
دارد |
| نور پس‌زمینه نمایشگر |
دارد |
| Data Hold |
دارد |
| خاموشی خودکار |
دارد |
| نشانگر باتری ضعیف |
دارد |
| دمای کاری |
0 تا 40 درجه سانتی‌گراد |
| رطوبت کاری |
10 تا 95 درصد RH، بدون میعان |
| دمای نگهداری |
20- تا 60+ درجه سانتی‌گراد |
| منبع تغذیه |
2 عدد باتری AAA با ولتاژ 1.5 ولت |
| طول عمر معمول باتری |
حدود 12 ساعت برای مدل لیزری با باتری آلکالاین |
| ابعاد |
153 × 101 × 43 میلی‌متر |
| وزن |
حدود 147.5 گرم |
معرفی و نحوه عملکرد WINTACT WT550
ترمومتر WINTACT WT550 با دریافت انرژی مادون قرمز منتشرشده از سطح جسم، دمای آن را بدون نیاز به تماس مستقیم اندازه‌گیری می‌کند. برای انجام اندازه‌گیری کافی است دستگاه به سمت سطح موردنظر نشانه گرفته شده و ماشه فشرده شود. مقدار دما روی نمایشگر LCD ظاهر می‌شود و با رها کردن ماشه، مقدار اندازه‌گیری‌شده در حالت HOLD نگه داشته می‌شود.
لیزر تعبیه‌شده در دستگاه برای نشانه‌روی و مشخص‌کردن محدوده اندازه‌گیری استفاده می‌شود و نقش حسگر دما را ندارد. نسبت فاصله به نقطه 12:1 نیز به کاربر اجازه می‌دهد در فاصله بیشتری از جسم، دمای آن را اندازه‌گیری کند؛ با افزایش فاصله، قطر ناحیه‌ای که دستگاه اندازه‌گیری می‌کند نیز افزایش پیدا می‌کند.
حالت‌های اندازه‌گیری و قابلیت‌های کاربردی
- MAX: نمایش بیشترین دمای ثبت‌شده در طول اندازه‌گیری.
- MIN: نمایش کمترین دمای ثبت‌شده.
- AVG: محاسبه و نمایش میانگین دمای اندازه‌گیری‌شده.
- DIF: نمایش اختلاف بین بیشترین و کمترین دمای ثبت‌شده.
- HAL: تنظیم هشدار برای عبور دما از حد بالایی تعیین‌شده.
- LAL: تنظیم هشدار برای پایین‌تر رفتن دما از حد تعیین‌شده.
- OFFSET: امکان اعمال اصلاح صفر برای تنظیم دقیق‌تر قرائت.
- تنظیم Emissivity: امکان انتخاب ضریب تابش متناسب با نوع سطح برای بهبود دقت اندازه‌گیری.
- Data Hold: نگه‌داشتن مقدار دمای اندازه‌گیری‌شده روی نمایشگر پس از رها کردن ماشه.
- انتخاب °C/°F: امکان تغییر واحد نمایش دما بین سانتی‌گراد و فارنهایت.
- نور پس‌زمینه: افزایش خوانایی نمایشگر در محیط‌های کم‌نور.
کاربردهای ترمومتر لیزری وینتکت WT550
محدوده دمایی گسترده و اندازه‌گیری غیرتماسی، WT550 را برای طیف متنوعی از کاربردهای بازرسی و کنترل دما مناسب کرده است، از جمله:
- بررسی دمای تجهیزات و قطعات صنعتی
- تعمیر و نگهداری ماشین‌آلات و تجهیزات مکانیکی
- کنترل دمای موتور، قطعات خودرو و سیستم‌های مکانیکی
- بررسی دمای سیستم‌های تهویه مطبوع و تجهیزات HVAC
- کنترل دمای لوله‌ها، اتصالات و سطوح تأسیساتی
- بررسی نقاط داغ در تجهیزات و تابلوهای مختلف، با رعایت محدودیت‌های ایمنی
- اندازه‌گیری دمای سطوح در فرآیندهای تولید و نگهداری
- کنترل دمای سطوح داغ یا دسترس‌ناپذیر
- آشپزی، فر، کباب‌پزی و کنترل دمای سطوح و مواد غذایی
- بازرسی عمومی دمای سطوح در کارگاه‌ها و محیط‌های فنی
مزایای ترمومتر لیزری WINTACT WT550
- محدوده اندازه‌گیری وسیع: امکان اندازه‌گیری دما از 50- تا 550+ درجه سانتی‌گراد.
- اندازه‌گیری بدون تماس: مناسب برای سطوح داغ، خطرناک، متحرک یا غیرقابل دسترس.
- نسبت فاصله به نقطه 12:1: امکان اندازه‌گیری از فاصله مناسب بدون تماس با سطح.
- ضریب تابش قابل تنظیم: امکان تطبیق تنظیمات دستگاه با ویژگی حرارتی سطوح مختلف.
- اندازه‌گیری سریع: زمان پاسخ حدود 500 میلی‌ثانیه.
- حالت‌های MAX، MIN، AVG و DIF: مناسب برای تحلیل تغییرات دما در حین بازرسی.
- هشدار دمای بالا و پایین: مناسب برای کنترل حدود دمایی از پیش تعیین‌شده.
- لیزر نشانه‌روی: کمک به هدف‌گیری سریع‌تر سطح موردنظر.
- نمایشگر دارای نور پس‌زمینه: خوانایی بهتر اطلاعات در محیط‌های کم‌نور.
- طراحی تفنگی و ارگونومیک: مناسب برای استفاده دستی و انجام اندازه‌گیری‌های متوالی.
نکات نصب، راه‌اندازی و استفاده
- پیش از استفاده، باتری‌ها را با رعایت قطب‌های مثبت و منفی داخل محفظه باتری قرار دهید.
- دستگاه را به سمت سطح موردنظر بگیرید و ماشه را فشار دهید تا اندازه‌گیری آغاز شود.
- برای هدف‌گیری بهتر می‌توان از لیزر نشانه‌روی استفاده کرد؛ لیزر را هرگز مستقیماً به چشم افراد یا از روی سطوح بازتابنده به سمت چشم نتابانید.
- به نسبت فاصله به نقطه 12:1 توجه کنید. با افزایش فاصله، ناحیه اندازه‌گیری بزرگ‌تر می‌شود؛ بنابراین هدف باید اندازه کافی داشته باشد.
- برای اندازه‌گیری‌های حساس، بهتر است اندازه سطح هدف حداقل دو برابر قطر نقطه اندازه‌گیری باشد.
- برای سطوح براق و فلزی صیقلی، تنظیم صحیح ضریب تابش ضروری است؛ چنین سطوحی می‌توانند باعث خطای بیشتر در اندازه‌گیری شوند.
- در صورت نیاز برای سطوح بسیار براق می‌توان از نوار چسب مات یا پوشش مشکی مات استفاده کرد و پس از رسیدن آن به دمای سطح، دما را اندازه‌گیری نمود.
- بخار، دود، گردوغبار و ذرات معلق می‌توانند مسیر نوری دستگاه را تحت تأثیر قرار داده و دقت اندازه‌گیری را کاهش دهند.
- دستگاه نمی‌تواند دمای جسم پشت شیشه یا پلاستیک شفاف را به‌صورت مستقیم اندازه‌گیری کند و در این شرایط عمدتاً دمای سطح پوشش شفاف را می‌سنجد.
- اگر دستگاه از محیطی با اختلاف دمای زیاد وارد محیط جدید شده است، برای پایدار شدن دمای داخلی آن زمان کافی در نظر بگیرید.
- لنز مادون قرمز را تمیز نگه دارید و برای تمیزکردن آن از حلال‌های نامناسب استفاده نکنید.
- دستگاه را در آب فرو نبرید و از قرار دادن طولانی‌مدت آن در مجاورت منابع حرارتی بسیار داغ خودداری کنید.
نکات مهم درباره دقت اندازه‌گیری
دقت ترمومترهای مادون قرمز به عواملی مانند فاصله از هدف، اندازه سطح موردنظر، ضریب تابش، جنس و وضعیت سطح، وجود دود یا بخار و اختلاف دمای محیط بستگی دارد. در WT550 ضریب تابش از 0.10 تا 1.00 قابل تنظیم است و مقدار پیش‌فرض آن 0.95 در نظر گرفته شده است.
برای سطوح مات، رنگ‌شده و بسیاری از مواد آلی، مقدار ضریب تابش به محدوده‌های نزدیک به 0.95 نزدیک‌تر است؛ اما برای فلزات براق و صیقلی باید تنظیمات Emissivity با دقت بیشتری انجام شود. همچنین هنگام اندازه‌گیری، سطح هدف باید به اندازه کافی بزرگ باشد تا ناحیه اندازه‌گیری از محدوده موردنظر خارج نشود.
تفاوت ترمومتر لیزری با دماسنج تماسی
در دماسنج‌های تماسی، حسگر باید با سطح جسم تماس داشته باشد؛ اما WINTACT WT550 دمای سطح را از طریق تابش مادون قرمز و بدون تماس مستقیم اندازه‌گیری می‌کند. این ویژگی برای اندازه‌گیری سطوح بسیار داغ، متحرک، آلوده یا خطرناک مزیت مهمی محسوب می‌شود. با این حال، عملکرد آن به ویژگی سطح و شرایط محیطی وابسته است و برای هر کاربردی باید روش اندازه‌گیری مناسب انتخاب شود.
سوالات متداول درباره WINTACT WT550
ترمومتر WINTACT WT550 تا چه دمایی را اندازه‌گیری می‌کند؟
این دستگاه در محدوده 50- تا 550+ درجه سانتی‌گراد، معادل 58- تا 1022+ درجه فارنهایت، قابلیت اندازه‌گیری دمای سطح را دارد.
آیا WT550 برای اندازه‌گیری دمای بدن مناسب است؟
خیر. WT550 یک ترمومتر مادون قرمز مخصوص اندازه‌گیری دمای سطوح است و برای اندازه‌گیری پزشکی یا تشخیص دمای بدن طراحی نشده است.
نسبت فاصله به نقطه در WT550 چقدر است؟
نسبت فاصله به نقطه این مدل 12:1 است؛ بنابراین قطر ناحیه اندازه‌گیری با افزایش فاصله از سطح افزایش پیدا می‌کند.
آیا ضریب تابش در WINTACT WT550 قابل تنظیم است؟
بله. ضریب تابش از 0.10 تا 1.00 قابل تنظیم است و مقدار پیش‌فرض دستگاه 0.95 است.
ترمومتر WT550 چه حالت‌های اندازه‌گیری دارد؟
این مدل دارای حالت‌های MAX برای بیشینه، MIN برای کمینه، AVG برای میانگین و DIF برای نمایش اختلاف بین بیشینه و کمینه است و همچنین از هشدار دمای بالا و پایین پشتیبانی می‌کند.
آیا WT550 دارای لیزر نشانه‌روی است؟
بله. لیزر برای هدف‌گیری سطح موردنظر استفاده می‌شود و وظیفه اندازه‌گیری دما را بر عهده ندارد.
منبع تغذیه ترمومتر WINTACT WT550 چیست؟
این دستگاه با دو عدد باتری AAA با ولتاژ 1.5 ولت کار می‌کند.
آیا WT550 قابلیت نمایش دما بر حسب سانتی‌گراد و فارنهایت را دارد؟
بله. کاربر می‌تواند واحد نمایش دما را بین درجه سانتی‌گراد و درجه فارنهایت تغییر دهد.
آیا ترمومتر WT550 برای سطوح فلزی مناسب است؟
بله، اما در مورد فلزات براق و صیقلی باید به ضریب تابش توجه ویژه داشت، زیرا بازتابش حرارتی می‌تواند باعث خطای اندازه‌گیری شود. تنظیم صحیح Emissivity یا استفاده از سطح مات برای اندازه‌گیری دقیق‌تر توصیه می‌شود.
ترمومتر WINTACT WT550 برای چه کاربردهایی مناسب است؟
این دستگاه برای بازرسی تجهیزات صنعتی، تعمیر و نگهداری، HVAC، خودرو، بررسی سطوح داغ و دسترس‌ناپذیر، آشپزی و کباب‌پزی و بسیاری از کاربردهای عمومی و فنی اندازه‌گیری دما مناسب است.
خرید ترمومتر لیزری WINTACT WT550 از کالیبکس
ترمومتر لیزری وینتکت مدل WINTACT WT550 با محدوده اندازه‌گیری 50- تا 550+ درجه سانتی‌گراد، قابلیت تنظیم ضریب تابش، نسبت فاصله به نقطه 12:1، حالت‌های MAX، MIN، AVG و DIF و هشدار دمای بالا و پایین، گزینه‌ای کاربردی برای اندازه‌گیری غیرتماسی دمای سطوح در محیط‌های فنی، صنعتی و عمومی است. کالیبکس این محصول را در حوزه تجهیزات اندازه‌گیری و ابزارهای دقیق ارائه می‌کند.
