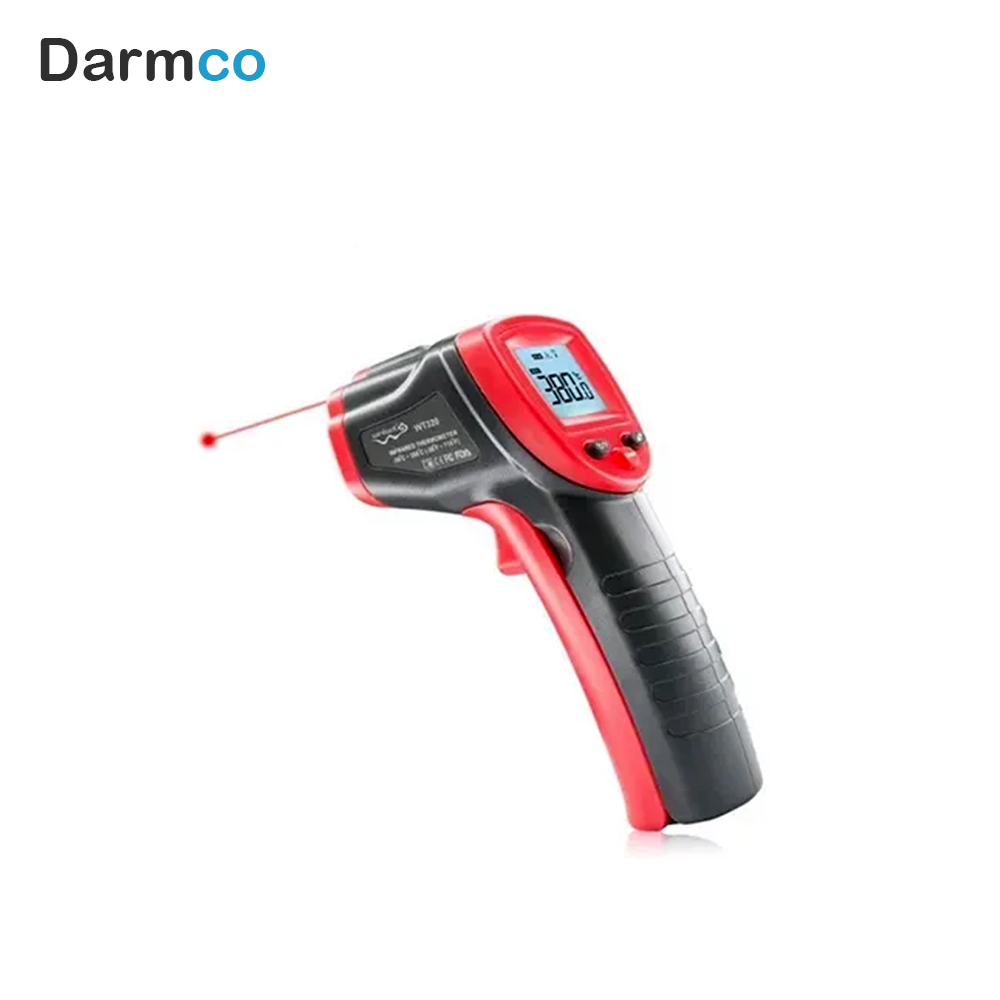

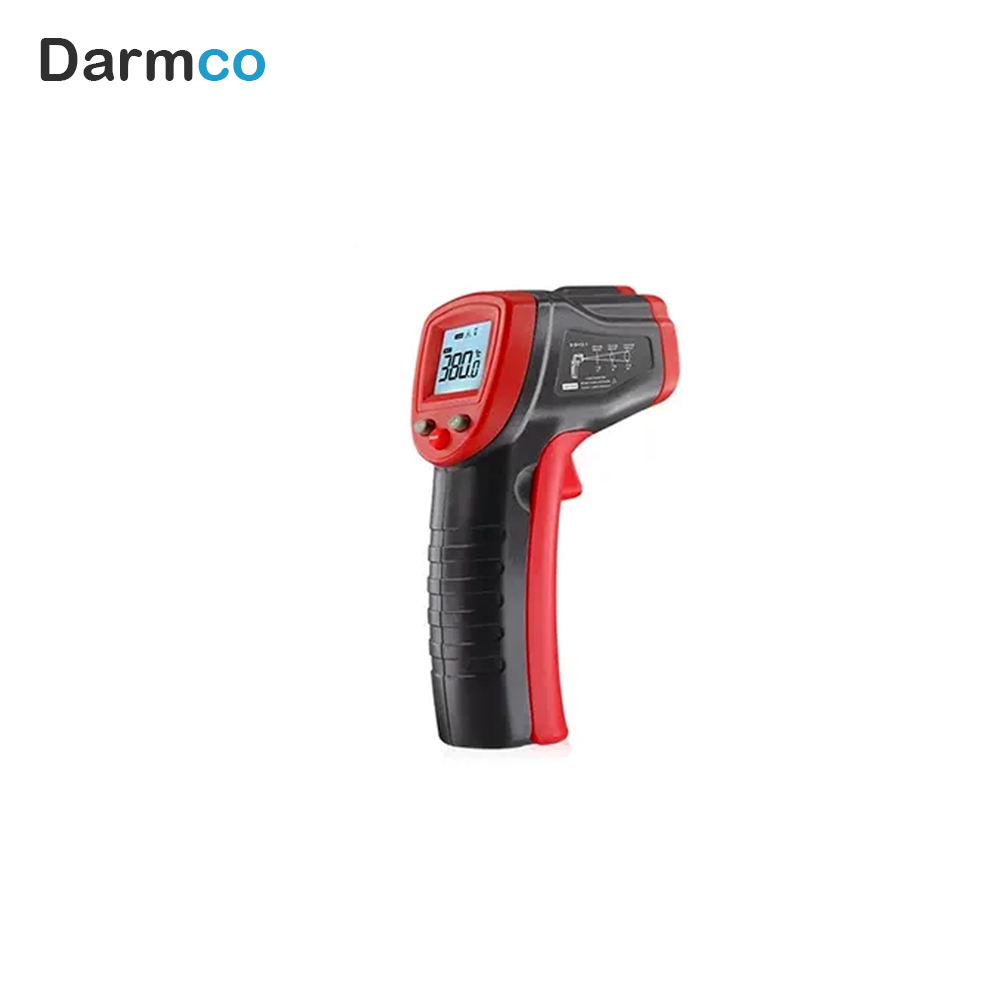

ترمومتر لیزری وینتکت مدل WINTACT WT320
ترمومتر لیزری وینتکت مدل WINTACT WT320 یک دماسنج مادون قرمز دستی و غیرتماسی است که برای اندازه‌گیری سریع و ایمن دمای سطح اجسام مختلف طراحی شده است. این دستگاه برای بررسی سطوح داغ، خطرناک یا صعب‌الوصول بدون نیاز به تماس مستقیم کاربرد دارد و با استفاده از سنسور مادون قرمز، انرژی حرارتی منتشرشده از سطح هدف را دریافت و به مقدار دمای قابل نمایش روی LCD تبدیل می‌کند.
WT320 محدوده اندازه‌گیری 50- تا 380 درجه سانتی‌گراد را پوشش می‌دهد و در محدوده 0 تا 380 درجه سانتی‌گراد دارای دقت ±1.5 درجه سانتی‌گراد یا ±1.5 درصد، هرکدام که مقدار بیشتری باشد، است. این ترمومتر با نسبت فاصله به نقطه 12:1، زمان پاسخ حدود 500 میلی‌ثانیه، لیزر هدف‌گیری و قابلیت تنظیم ضریب تشعشع، برای بازرسی و اندازه‌گیری سریع دمای سطوح در محیط‌های مختلف مناسب است.
مشخصات فنی ترمومتر WINTACT WT320
| مشخصه | مقدار |
|---|
| برند |
WINTACT |
| مدل |
WT320 |
| نوع دستگاه |
ترمومتر لیزری و مادون قرمز غیرتماسی |
| محدوده اندازه‌گیری دما |
50- تا 380 درجه سانتی‌گراد |
| محدوده اندازه‌گیری بر حسب فارنهایت |
58- تا 716 درجه فارنهایت |
| دقت اندازه‌گیری از 0 تا 380 درجه سانتی‌گراد |
±1.5 درجه سانتی‌گراد یا ±1.5 درصد، هرکدام بیشتر باشد |
| دقت اندازه‌گیری از 50- تا 0 درجه سانتی‌گراد |
±3 درجه سانتی‌گراد |
| وضوح نمایش |
0.1 درجه سانتی‌گراد / 0.1 درجه فارنهایت |
| تکرارپذیری |
1 درصد مقدار خوانده‌شده یا 1 درجه سانتی‌گراد |
| زمان پاسخ |
500 میلی‌ثانیه با پاسخ 95 درصدی |
| نسبت فاصله به نقطه |
12:1 |
| پاسخ طیفی |
5 تا 14 میکرومتر |
| ضریب تشعشع |
0.95 پیش‌فرض، 0.8 قابل انتخاب |
| واحدهای اندازه‌گیری |
درجه سانتی‌گراد و درجه فارنهایت |
| نوع نمایشگر |
LCD دیجیتال با نور پس‌زمینه |
| حالت‌های اندازه‌گیری |
MAX، MIN، اندازه‌گیری، تنظیم ضریب تشعشع و کالیبراسیون |
| قابلیت نگه‌داشتن داده |
دارد |
| نشانگر لیزری |
دارد |
| دمای کاری |
0 تا 40 درجه سانتی‌گراد |
| رطوبت کاری |
10 تا 95 درصد RH بدون میعان، تا دمای 30 درجه سانتی‌گراد |
| دمای نگهداری |
20- تا 60 درجه سانتی‌گراد |
| منبع تغذیه |
2 عدد باتری 1.5 ولت AAA |
| عمر معمول باتری |
حدود 12 ساعت با باتری آلکالاین |
| ابعاد تقریبی |
153 × 101 × 43 میلی‌متر |
| وزن تقریبی |
147.5 گرم با باتری |
معرفی و نحوه عملکرد WINTACT WT320
ترمومتر WT320 با دریافت انرژی مادون قرمز منتشرشده از سطح جسم، دمای آن را بدون تماس مستقیم اندازه‌گیری می‌کند. سامانه اپتیکی دستگاه انرژی مادون قرمز را روی حسگر متمرکز کرده و سیگنال حاصل پس از تقویت و پردازش، به مقدار دما تبدیل و روی نمایشگر LCD نشان داده می‌شود.
به دلیل غیرتماسی بودن، این روش برای اندازه‌گیری اجسام بسیار داغ، متحرک، خطرناک یا مکان‌هایی که دسترسی مستقیم به آن‌ها دشوار است، کاربرد ویژه‌ای دارد. نشانگر لیزری نیز به کاربر کمک می‌کند محل تقریبی اندازه‌گیری را سریع‌تر مشخص کند.

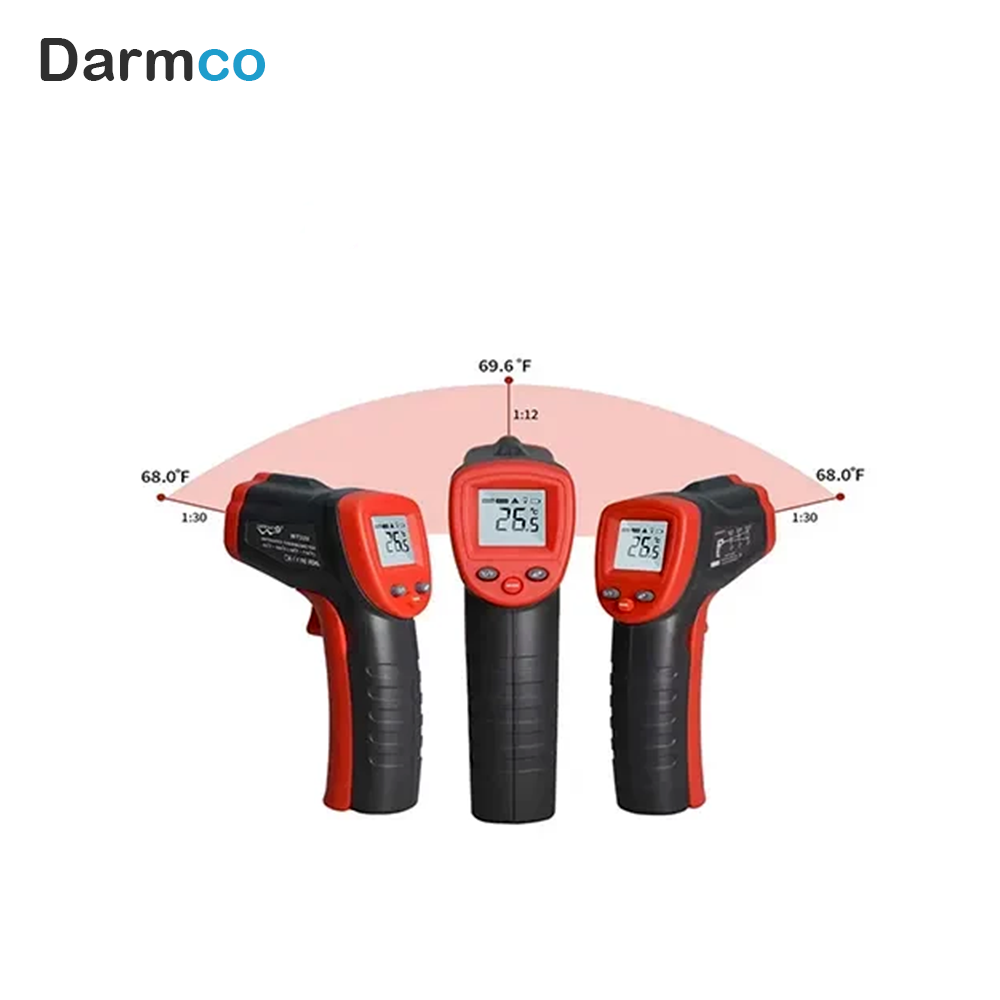

نسبت فاصله به نقطه 12:1
یکی از ویژگی‌های مهم WT320 نسبت فاصله به نقطه 12:1 است. این نسبت نشان می‌دهد با افزایش فاصله دستگاه از سطح هدف، اندازه ناحیه‌ای که ترمومتر از آن میانگین دما می‌گیرد نیز افزایش پیدا می‌کند. برای دستیابی به اندازه‌گیری دقیق، بهتر است سطح هدف به اندازه کافی بزرگ‌تر از محدوده اندازه‌گیری باشد و در اندازه‌گیری اجسام کوچک، دستگاه به هدف نزدیک‌تر شود.
تنظیم ضریب تشعشع
ضریب تشعشع یا Emissivity از عوامل مهم در اندازه‌گیری دمای مادون قرمز است. WT320 دارای ضریب تشعشع پیش‌فرض 0.95 بوده و امکان انتخاب مقدار 0.8 نیز برای شرایط خاص فراهم شده است. مواد آلی، سطوح رنگ‌شده و سطوح اکسیدشده معمولاً برای اندازه‌گیری مادون قرمز مناسب‌تر هستند؛ در مقابل، سطوح براق و فلزی می‌توانند به دلیل انعکاس انرژی محیط باعث خطای اندازه‌گیری شوند.
حالت‌های اندازه‌گیری و قابلیت‌های کاربردی
این ترمومتر علاوه بر نمایش دمای لحظه‌ای، قابلیت نمایش مقادیر حداکثر و حداقل دما را دارد. قابلیت Data Hold نیز امکان ثابت نگه داشتن مقدار اندازه‌گیری‌شده روی نمایشگر را فراهم می‌کند. همچنین کاربر می‌تواند واحد دما را بین درجه سانتی‌گراد و فارنهایت تغییر دهد.
وجود حالت کالیبراسیون نیز به کاربر اجازه می‌دهد در صورت نیاز مقدار تصحیح اندازه‌گیری را تنظیم کند. این قابلیت می‌تواند در شرایطی که نیاز به تطبیق قرائت دستگاه با یک مرجع دمایی وجود دارد، مورد استفاده قرار گیرد.
کاربردهای ترمومتر لیزری WINTACT WT320
- اندازه‌گیری دمای سطوح داغ بدون تماس مستقیم
- بازرسی و تعمیر و نگهداری تجهیزات صنعتی
- بررسی دمای موتورها، قطعات مکانیکی و تجهیزات متحرک
- کنترل دمای تابلوها و تجهیزات الکتریکی
- اندازه‌گیری دمای تجهیزات گرمایشی و تهویه
- بررسی دمای لوله‌ها و سطوح تأسیساتی
- اندازه‌گیری دمای سطح مواد غذایی
- استفاده در صنایع ساختمان و تأسیسات
- کنترل دمای تجهیزات خانگی
- بررسی دمای آب از طریق اندازه‌گیری سطح آن
- بازرسی نقاط داغ و شناسایی اختلاف دمای سطوح
- اندازه‌گیری اجسام خطرناک یا صعب‌الوصول از فاصله ایمن
مزایای ترمومتر WINTACT WT320
- اندازه‌گیری سریع و غیرتماسی دما
- محدوده اندازه‌گیری وسیع از 50- تا 380 درجه سانتی‌گراد
- دقت مناسب برای کاربردهای عمومی و بازرسی صنعتی
- وضوح نمایش 0.1 درجه سانتی‌گراد
- نسبت فاصله به نقطه 12:1
- زمان پاسخ سریع 500 میلی‌ثانیه
- مجهز به نشانگر لیزری برای هدف‌گیری آسان
- قابلیت نمایش مقادیر حداقل و حداکثر دما
- قابلیت نگه‌داشتن مقدار اندازه‌گیری روی نمایشگر
- قابلیت انتخاب واحد سانتی‌گراد و فارنهایت
- امکان تنظیم ضریب تشعشع
- مجهز به قابلیت کالیبراسیون
- طراحی دستی و ارگونومیک برای استفاده آسان
- تغذیه با دو باتری استاندارد AAA
نکات نصب، راه‌اندازی و استفاده
- دو عدد باتری 1.5 ولت AAA را مطابق قطب‌های مشخص‌شده داخل محفظه باتری قرار دهید.
- برای شروع اندازه‌گیری، دستگاه را به سمت سطح مورد نظر نشانه گرفته و ماشه را فشار دهید.
- هنگام اندازه‌گیری، به نسبت فاصله به نقطه 12:1 توجه کنید و برای اجسام کوچک فاصله دستگاه را کاهش دهید.
- برای اندازه‌گیری دقیق، ناحیه هدف باید از محدوده اندازه‌گیری دستگاه بزرگ‌تر باشد.
- برای پیدا کردن نقطه داغ، دستگاه را روی ناحیه مورد نظر حرکت دهید تا بیشترین مقدار دما مشخص شود.
- برای سطوح براق یا فلزی، ضریب تشعشع مناسب را انتخاب کنید؛ در صورت نیاز می‌توان سطح مورد نظر را با نوار مات یا رنگ مشکی مات پوشاند و پس از هم‌دما شدن، اندازه‌گیری را انجام داد.
- از اندازه‌گیری از پشت شیشه یا پلاستیک شفاف خودداری کنید؛ دستگاه دمای سطح این مواد را اندازه‌گیری می‌کند، نه جسم پشت آن‌ها.
- وجود بخار، دود، گردوغبار و ذرات معلق بین دستگاه و هدف می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد.
- در صورت تغییر شدید دمای محیط، اجازه دهید دستگاه پیش از اندازه‌گیری حدود 30 دقیقه با شرایط محیطی سازگار شود.
- لیزر را مستقیماً به چشم افراد یا به‌صورت غیرمستقیم به چشم از طریق سطوح بازتابنده نتابانید.
- برای تمیز کردن لنز از حلال استفاده نکنید و دستگاه را در آب غوطه‌ور نکنید.
سوالات متداول
ترمومتر WINTACT WT320 چه محدوده‌ای از دما را اندازه‌گیری می‌کند؟
محدوده اندازه‌گیری این ترمومتر از 50- تا 380 درجه سانتی‌گراد یا 58- تا 716 درجه فارنهایت است.
دقت ترمومتر WINTACT WT320 چقدر است؟
در محدوده 0 تا 380 درجه سانتی‌گراد، دقت دستگاه ±1.5 درجه سانتی‌گراد یا ±1.5 درصد مقدار خوانده‌شده، هرکدام بیشتر باشد، اعلام شده است. در محدوده 50- تا 0 درجه سانتی‌گراد، دقت ±3 درجه سانتی‌گراد است.
آیا WT320 برای اندازه‌گیری دمای اجسام داغ مناسب است؟
بله. اندازه‌گیری غیرتماسی این دستگاه امکان بررسی سطوح داغ، خطرناک یا صعب‌الوصول را بدون تماس مستقیم فراهم می‌کند.
نسبت فاصله به نقطه 12:1 در WT320 به چه معناست؟
این نسبت نشان‌دهنده ارتباط فاصله دستگاه از هدف با قطر ناحیه اندازه‌گیری است. برای اندازه‌گیری دقیق اجسام کوچک، باید دستگاه در فاصله نزدیک‌تری از سطح هدف قرار گیرد.
آیا ضریب تشعشع WINTACT WT320 قابل تنظیم است؟
بله. ضریب تشعشع دستگاه به‌صورت پیش‌فرض روی 0.95 قرار دارد و مقدار 0.8 نیز قابل انتخاب است.
آیا WT320 دمای مواد غذایی را اندازه‌گیری می‌کند؟
بله. این دستگاه برای اندازه‌گیری دمای سطح مواد غذایی نیز قابل استفاده است؛ با این حال باید توجه داشت که ترمومتر مادون قرمز دمای سطح را اندازه‌گیری می‌کند و دمای داخلی ماده غذایی را نشان نمی‌دهد.
منبع تغذیه ترمومتر WINTACT WT320 چیست؟
این دستگاه با دو عدد باتری 1.5 ولت AAA کار می‌کند و عمر معمول باتری آلکالاین آن برای مدل لیزری حدود 12 ساعت اعلام شده است.
آیا WT320 امکان نمایش دما بر حسب فارنهایت را دارد؟
بله. کاربر می‌تواند واحد نمایش دما را بین درجه سانتی‌گراد و درجه فارنهایت تغییر دهد.
