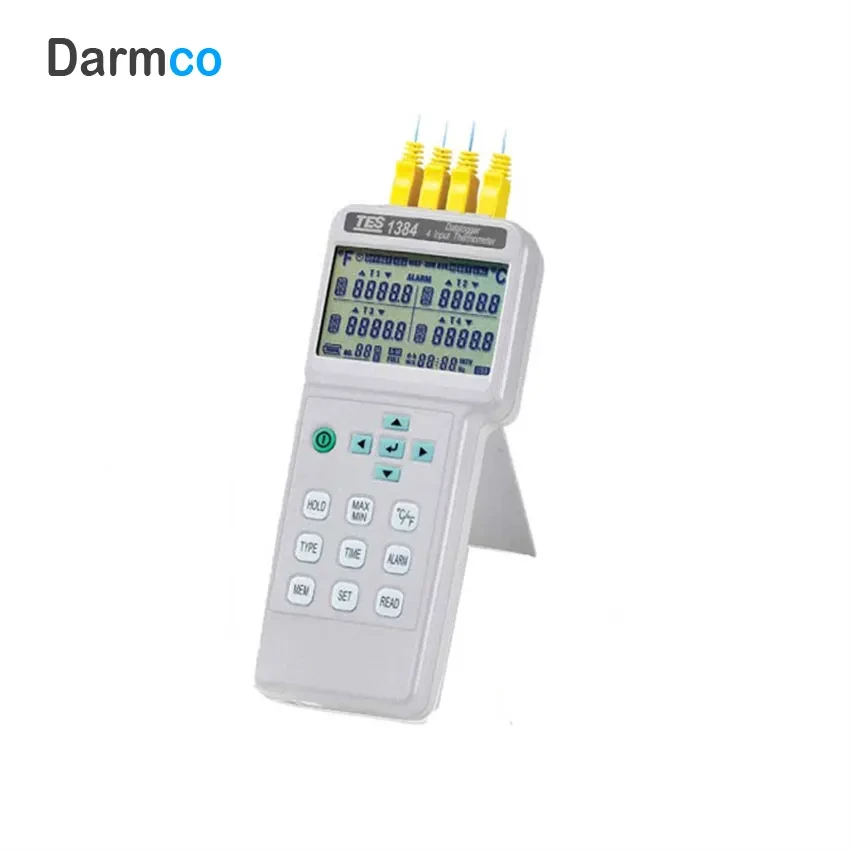

ترمومتر دیتالاگر چهار کاناله تی ای اس مدل TES-1384
ترمومتر دیتالاگر تی ای اس مدل TES-1384 یک دماسنج دیجیتال حرفه‌ای و چهار کاناله از محصولات شرکت TES است که برای اندازه‌گیری، پایش و ثبت دما در کاربردهای صنعتی، آزمایشگاهی، تحقیقاتی و فنی طراحی شده است. این دستگاه امکان اتصال همزمان چهار ترموکوپل را فراهم می‌کند و کاربر می‌تواند دمای چهار نقطه مختلف را به صورت همزمان از طریق کانال‌های T1، T2، T3 و T4 بررسی کند.
یکی از مهم‌ترین ویژگی‌های TES-1384 پشتیبانی از 11 نوع ترموکوپل K، J، E، T، R، S، N، L، U، B و C است که باعث می‌شود دستگاه برای اندازه‌گیری طیف گسترده‌ای از دماها مورد استفاده قرار گیرد. بسته به نوع ترموکوپل، محدوده اندازه‌گیری دستگاه می‌تواند از 200- تا 1760+ درجه سانتی‌گراد باشد.
TES-1384 علاوه بر اندازه‌گیری لحظه‌ای دما، یک دیتالاگر چهار کاناله نیز محسوب می‌شود و به حافظه داخلی 512 کیلوبایتی برای ثبت خودکار داده‌ها مجهز شده است. ظرفیت ثبت خودکار در حالت چهار کاناله تا 36000 رکورد و در حالت تک کاناله تا 100000 رکورد است. همچنین امکان ذخیره دستی و بازیابی 99 مقدار اندازه‌گیری وجود دارد و انتقال داده‌ها از طریق رابط USB انجام می‌شود.
معرفی و کاربرد ترمومتر TES-1384
TES-1384 برای کاربرانی طراحی شده است که نیاز به اندازه‌گیری همزمان چند نقطه دمایی و ثبت طولانی‌مدت تغییرات دما دارند. نمایش همزمان چهار ورودی، امکان تنظیم مستقل نوع ترموکوپل و محدوده هشدار برای هر کانال و قابلیت ثبت اطلاعات، این دستگاه را به ابزاری مناسب برای پایش فرآیندهای حرارتی تبدیل کرده است.
این ترمومتر می‌تواند در کنترل دمای تجهیزات صنعتی، خطوط تولید، فرآیندهای حرارتی، آزمایشگاه‌ها، سیستم‌های گرمایشی و سرمایشی، تجهیزات الکتریکی و مکانیکی، تحقیق و توسعه و پروژه‌هایی که نیاز به ثبت مستمر دما دارند مورد استفاده قرار گیرد.
ویژگی‌های کلیدی TES-1384
- ترمومتر و دیتالاگر دیجیتال چهار کاناله
- نمایش همزمان دمای کانال‌های T1، T2، T3 و T4
- پشتیبانی از 11 نوع ترموکوپل K، J، E، T، R، S، N، L، U، B و C
- رزولوشن 0.1 درجه سانتی‌گراد و 0.1 درجه فارنهایت
- قابلیت تنظیم مستقل نوع ترموکوپل برای هر کانال
- قابلیت تنظیم هشدار حد بالا و حد پایین برای هر چهار کانال
- نمایش MAX، MIN، MAX-MIN و AVG برای کانال‌ها
- حافظه دستی برای ذخیره و بازیابی 99 مقدار
- حافظه خودکار 512KB برای ثبت طولانی‌مدت اطلاعات
- ظرفیت ثبت تا 36000 رکورد در حالت چهار کاناله
- ظرفیت ثبت تا 100000 رکورد در حالت تک کاناله

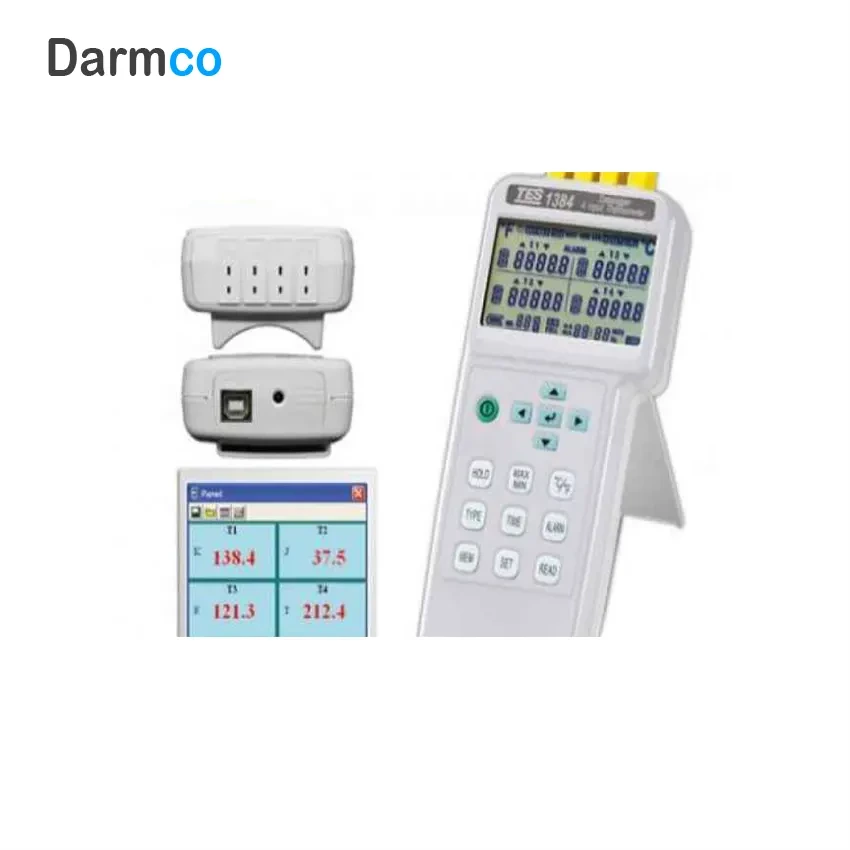

- رابط USB برای انتقال و مدیریت اطلاعات
- حفاظت ورودی ایزوله بین هر دو کانال تا 350Vp-p
- نرخ نمونه‌برداری یک بار در هر 2 ثانیه
- قابلیت انتخاب واحد دما بین °C و °F
- مجهز به Data Hold و نور پس‌زمینه نمایشگر
- خاموشی خودکار پس از حدود 30 دقیقه
اندازه‌گیری چهار کاناله دما
یکی از مزیت‌های اصلی TES-1384 امکان اندازه‌گیری چهار نقطه دمایی به صورت همزمان است. چهار ورودی T1، T2، T3 و T4 به کاربر اجازه می‌دهند دمای بخش‌های مختلف یک سیستم یا فرآیند را به طور همزمان تحت نظر داشته باشد. این قابلیت برای مقایسه دمای چند نقطه و تشخیص تغییرات حرارتی در تجهیزات بسیار کاربردی است.
همچنین تنظیمات هر ورودی به صورت مستقل انجام می‌شود؛ بنابراین نوع ترموکوپل و مقادیر هشدار حد بالا و پایین را می‌توان برای هر کانال به صورت جداگانه تعیین کرد.
پشتیبانی از 11 نوع ترموکوپل
TES-1384 از 11 نوع ترموکوپل شامل K، J، E، T، R، S، N، L، U، B و C پشتیبانی می‌کند. این تنوع باعث می‌شود بتوان از دستگاه برای کاربردهایی با محدوده‌های دمایی متفاوت استفاده کرد. در صورت انتخاب ترموکوپل مناسب، حداکثر محدوده اندازه‌گیری بسته به نوع سنسور تا 1760 درجه سانتی‌گراد می‌رسد.
دیتالاگر و ثبت اطلاعات
این دستگاه علاوه بر نمایش دمای لحظه‌ای، امکان ثبت و ذخیره اطلاعات اندازه‌گیری را نیز فراهم می‌کند. حافظه داخلی 512KB دستگاه می‌تواند در حالت استفاده از چهار کانال تا 36000 مجموعه داده و در حالت تک کاناله تا 100000 مجموعه داده را ثبت کند. اطلاعات ذخیره‌شده از طریق رابط USB و نرم‌افزار مربوطه قابل انتقال و مدیریت هستند.
همچنین TES-1384 دارای قابلیت حافظه دستی است و امکان ذخیره و بازیابی 99 مقدار اندازه‌گیری را در اختیار کاربر قرار می‌دهد. این قابلیت برای ثبت مقادیر مهم در زمان بازرسی و کنترل فرآیند بسیار کاربردی است.
هشدار دمای بالا و پایین
برای هر چهار ورودی دستگاه می‌توان محدوده هشدار دمای بالا و پایین را به صورت مستقل تنظیم کرد. در صورت خارج شدن مقدار اندازه‌گیری‌شده از محدوده تعیین‌شده، کاربر می‌تواند از سیستم هشدار دستگاه برای کنترل بهتر فرآیند و شناسایی شرایط غیرعادی استفاده کند.
توابع اندازه‌گیری و نمایش
- MAX: نمایش بیشترین مقدار ثبت‌شده
- MIN: نمایش کمترین مقدار ثبت‌شده
- MAX-MIN: نمایش اختلاف بیشترین و کمترین مقدار
- AVG: نمایش مقدار میانگین
- HOLD: ثابت نگه داشتن مقدار نمایش داده‌شده
- °C / °F: انتخاب واحد اندازه‌گیری دما
- Backlight: امکان استفاده از نمایشگر در محیط‌های کم‌نور
مشخصات فنی ترمومتر دیتالاگر TES-1384
| مشخصه | مشخصات فنی |
|---|
| برند |
TES |
| مدل |
TES-1384 |
| نوع دستگاه |
ترمومتر و دیتالاگر دیجیتال |
| تعداد کانال |
4 کانال T1/T2/T3/T4 |
| نوع ترموکوپل |
K, J, E, T, R, S, N, L, U, B, C |
| رزولوشن |
0.1°C / 0.1°F |
| محدوده ترموکوپل K |
200- تا 1370°C |
| محدوده ترموکوپل J |
200- تا 999.9°C |
| محدوده ترموکوپل E |
150- تا 760°C |
| محدوده ترموکوپل T |
200- تا 400°C |
| محدوده ترموکوپل R/S |
0 تا 1600°C |
| محدوده ترموکوپل N |
0 تا 1300°C |
| محدوده ترموکوپل L |
200- تا 900°C |
| محدوده ترموکوپل U |
0 تا 600°C |
| محدوده ترموکوپل B |
600 تا 1760°C |
| محدوده ترموکوپل C |
0 تا 1760°C |
| نرخ نمونه‌برداری |
1 نمونه در هر 2 ثانیه |
| حافظه دستی |
99 رکورد |
| حافظه دیتالاگر |
512KB |
| ظرفیت ثبت چهار کاناله |
36000 مجموعه داده |
| ظرفیت ثبت تک کاناله |
100000 مجموعه داده |
| توابع آماری |
MAX / MIN / MAX-MIN / AVG |
| هشدار |
تنظیم حد بالا و پایین برای هر کانال |
| حفاظت ورودی ایزوله |
350Vp-p بین هر دو ورودی |
| واحد اندازه‌گیری |
°C / °F |
| رابط ارتباطی |
USB |
| خاموشی خودکار |
حدود 30 دقیقه |
| منبع تغذیه |
6 عدد باتری آلکالاین 1.5V سایز AA |
| عمر باتری |
حدود 55 ساعت |
| دمای کاری |
0 تا 50°C، کمتر از 80%RH |
| دمای نگهداری |
10- تا 60°C، کمتر از 70%RH |
| ابعاد |
187 × 73 × 53 میلی‌متر |
| وزن |
حدود 405 گرم با باتری |
نکات نصب و استفاده از TES-1384
- پیش از شروع اندازه‌گیری، نوع ترموکوپل متصل به هر کانال را به صورت صحیح تنظیم کنید.
- از ترموکوپل و پرابی استفاده کنید که محدوده دمایی آن متناسب با کاربرد مورد نظر باشد.
- برای اندازه‌گیری چند نقطه، هر سنسور را به کانال مربوط به خود متصل کرده و تنظیمات هر کانال را به صورت مستقل انجام دهید.
- برای دستیابی به نتیجه پایدار، اتصال ترموکوپل به نقطه مورد اندازه‌گیری باید مناسب و مطمئن باشد.
- از اعمال ولتاژ خارج از محدوده حفاظت ورودی به کانکتورهای دستگاه خودداری کنید.
- در زمان ثبت طولانی‌مدت داده‌ها، وضعیت باتری و ظرفیت حافظه را بررسی کنید.
- برای انتقال اطلاعات ذخیره‌شده، از رابط USB و نرم‌افزار ارائه‌شده همراه دستگاه استفاده کنید.
- دستگاه را در محدوده دمای کاری و رطوبت مجاز مورد استفاده قرار دهید.
- در صورت عدم استفاده طولانی‌مدت، باتری‌ها را خارج کنید تا از احتمال آسیب ناشی از نشتی باتری جلوگیری شود.
اقلام همراه
- دستگاه TES-1384
- دفترچه راهنما
- باتری آلکالاین
- کابل USB
- نرم‌افزار روی CD
- کیف حمل
- یک عدد ترموکوپل نوع K با طول 1 متر
سوالات متداول درباره ترمومتر TES-1384
ترمومتر TES-1384 چند کانال دارد؟
این دستگاه دارای چهار کانال اندازه‌گیری T1، T2، T3 و T4 است و امکان پایش همزمان چهار نقطه دمایی را فراهم می‌کند.
TES-1384 از چه ترموکوپل‌هایی پشتیبانی می‌کند؟
این مدل از 11 نوع ترموکوپل K، J، E، T، R، S، N، L، U، B و C پشتیبانی می‌کند.
حداکثر دمای قابل اندازه‌گیری توسط TES-1384 چقدر است؟
حداکثر محدوده اندازه‌گیری بسته به نوع ترموکوپل متفاوت است و برای ترموکوپل‌های B و C تا 1760 درجه سانتی‌گراد می‌رسد.
آیا TES-1384 قابلیت دیتالاگ دارد؟
بله، این مدل دارای حافظه 512KB برای ثبت خودکار داده‌هاست و در حالت چهار کاناله تا 36000 مجموعه داده و در حالت تک کاناله تا 100000 مجموعه داده را ذخیره می‌کند.
حافظه دستی TES-1384 چند مقدار را ذخیره می‌کند؟
امکان ذخیره و بازیابی 99 مقدار به صورت دستی در دستگاه وجود دارد.
آیا برای هر کانال می‌توان هشدار دمای بالا و پایین تنظیم کرد؟
بله، مقدار هشدار حد بالا و حد پایین برای هر یک از چهار کانال به صورت مستقل قابل تنظیم است.
آیا TES-1384 مقادیر MAX و MIN را نمایش می‌دهد؟
بله، دستگاه قابلیت نمایش MAX، MIN، اختلاف MAX-MIN و AVG را برای اندازه‌گیری‌های انجام‌شده دارد.
آیا اطلاعات ثبت‌شده قابل انتقال به کامپیوتر است؟
بله، دستگاه به رابط USB مجهز است و اطلاعات ثبت‌شده را می‌توان از طریق کابل و نرم‌افزار مربوطه انتقال و مدیریت کرد.
منبع تغذیه TES-1384 چیست؟
این دستگاه با 6 عدد باتری آلکالاین 1.5 ولتی سایز AA کار می‌کند و عمر باتری آن حدود 55 ساعت است.
