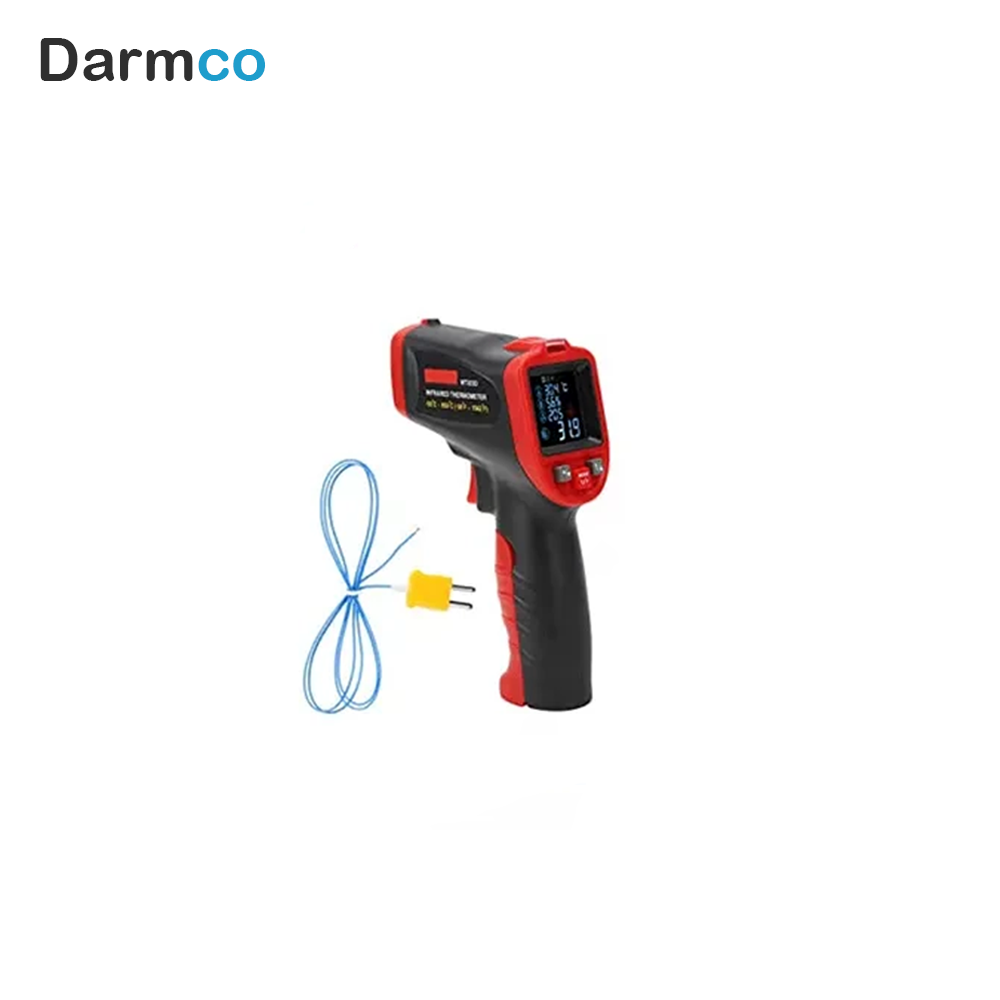

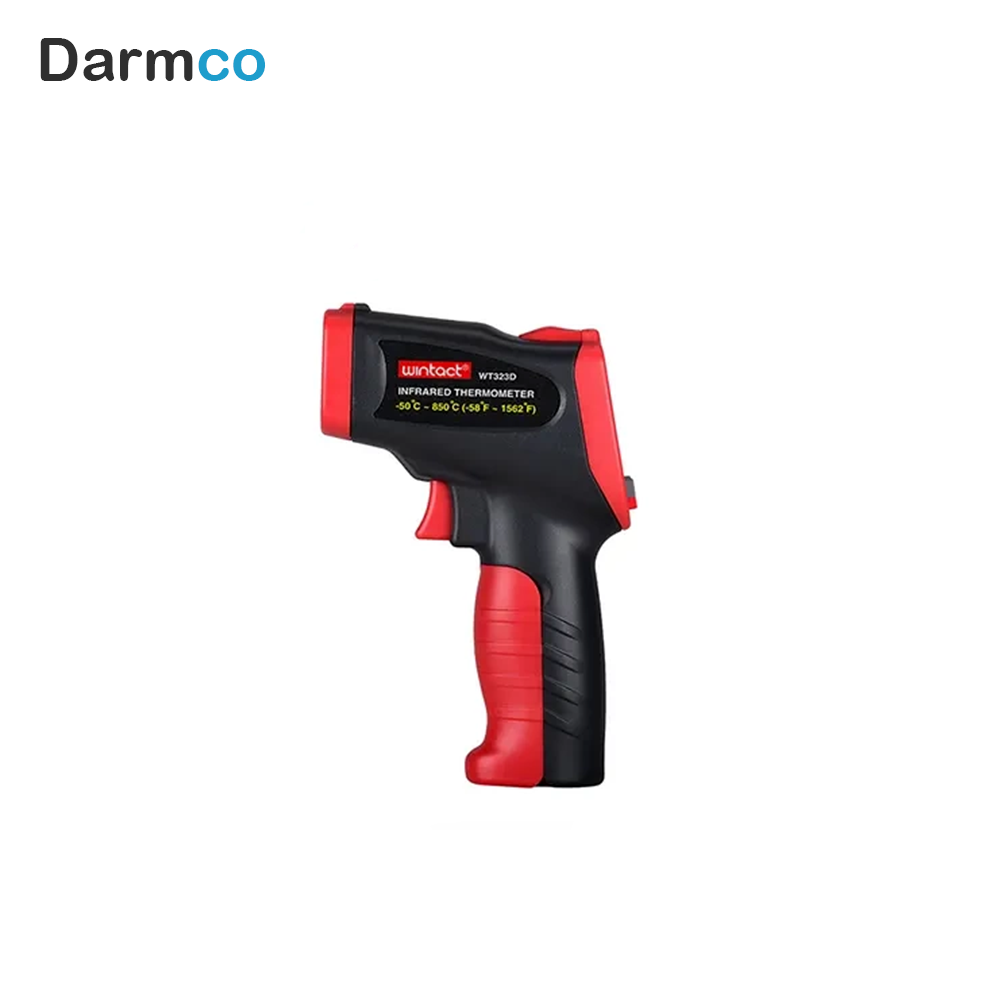

ترمومتر لیزری وینتکت مدل WINTACT WT323D
ترمومتر لیزری وینتکت مدل WINTACT WT323D یک دماسنج مادون قرمز چندمنظوره برای اندازه‌گیری سریع و غیرتماسی دمای سطح اجسام در محدوده وسیع 50- تا 850+ درجه سانتی‌گراد است. این مدل علاوه بر اندازه‌گیری دمای سطح، امکان اندازه‌گیری دمای محیط، رطوبت نسبی، نقطه شبنم و همچنین اندازه‌گیری تماسی با ترموکوپل نوع K را فراهم می‌کند.

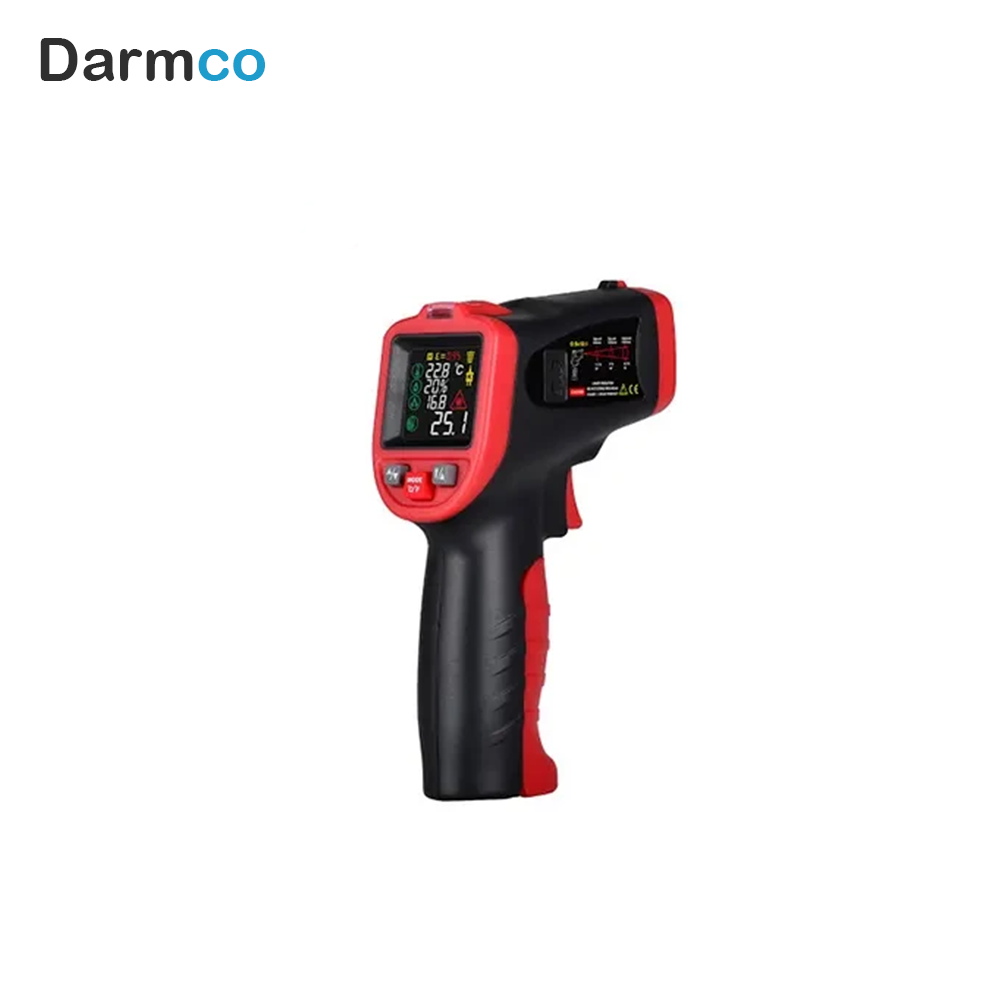

وینتکت WT323D به صفحه‌نمایش رنگی LCD، نشانگر لیزری حلقوی، چراغ UV، قابلیت تنظیم ضریب تشعشع و چند حالت اندازه‌گیری مجهز شده است. نسبت فاصله تا نقطه اندازه‌گیری 12:1 بوده و زمان پاسخ آن حدود 0.5 ثانیه است؛ بنابراین برای بررسی سریع سطوح داغ، تجهیزات صنعتی، تابلوها، قطعات مکانیکی، سیستم‌های گرمایشی و بسیاری از کاربردهای تعمیر و نگهداری مناسب است.
مشخصات فنی ترمومتر WINTACT WT323D
| مشخصه | مقدار |
|---|
| برند |
WINTACT |
| مدل |
WT323D |
| نوع دستگاه |
ترمومتر لیزری و مادون قرمز |
| نوع نمایشگر |
LCD رنگی |
| محدوده اندازه‌گیری دمای سطح |
50- تا 850+ درجه سانتی‌گراد |
| محدوده دمایی بر حسب فارنهایت |
58- تا 1562+ درجه فارنهایت |
| رزولوشن نمایش دما |
0.1 درجه سانتی‌گراد |
| دقت اندازه‌گیری از 50- تا 0 درجه سانتی‌گراد |
±3 درجه سانتی‌گراد |
| دقت اندازه‌گیری از 0 تا 850 درجه سانتی‌گراد |
±1.5% از مقدار خوانده‌شده یا ±1.5 درجه سانتی‌گراد، هرکدام بیشتر باشد |
| محدوده اندازه‌گیری با ترموکوپل نوع K |
40- تا 500+ درجه سانتی‌گراد |
| مشخصات ترموکوپل همراه |
0 تا 250 درجه سانتی‌گراد؛ حداکثر 300 درجه سانتی‌گراد برای مدت کوتاه |
| دقت ترموکوپل همراه |
±2.5 درجه سانتی‌گراد یا 0.75% مقدار خوانده‌شده، هرکدام بیشتر باشد |
| تکرارپذیری |
1% مقدار خوانده‌شده یا 1 درجه سانتی‌گراد، هرکدام بیشتر باشد |
| زمان پاسخ |
0.5 ثانیه با پاسخ 95 درصدی |
| ضریب تشعشع |
قابل تنظیم از 0.10 تا 1.00؛ مقدار پیش‌فرض 0.95 |
| نسبت فاصله به نقطه اندازه‌گیری |
12:1 |
| محدوده پاسخ طیفی |
8 تا 14 میکرومتر |
| نوع نشانگر لیزری |
نقطه حلقوی |
| چراغ جانبی |
UV |
| محدوده اندازه‌گیری دمای محیط |
20- تا 60+ درجه سانتی‌گراد |
| دقت اندازه‌گیری دمای محیط |
±1 درجه سانتی‌گراد |
| دقت اندازه‌گیری رطوبت نسبی |
±5% RH |
| محدوده اندازه‌گیری نقطه شبنم |
10- تا 50+ درجه سانتی‌گراد |
| دقت نقطه شبنم |
±1.5 درجه سانتی‌گراد |
| حالت‌های اندازه‌گیری |
هشدار کپک، هشدار اختلاف دما، ترموکوپل نوع K و تنظیم ضریب تشعشع |
| واحدهای اندازه‌گیری |
°C و °F |
| خاموشی خودکار |
حدود 30 ثانیه پس از عدم استفاده |
| منبع تغذیه |
2 عدد باتری 1.5 ولت AAA |
| نشانگر باتری ضعیف |
فعال شدن هشدار در ولتاژ کمتر از حدود 2.4 ولت |
| نشانگر اضافه‌بار |
نمایش Hi یا Lo روی LCD |
| دمای کاری |
0 تا 40 درجه سانتی‌گراد |
| دمای نگهداری |
10- تا 60+ درجه سانتی‌گراد |
| رطوبت کاری |
10 تا 90 درصد RH بدون ایجاد میعان |
| ابعاد |
108 × 49 × 177 میلی‌متر |
| وزن |
حدود 202 گرم همراه باتری |
معرفی و نحوه عملکرد WINTACT WT323D
ترمومتر WT323D با دریافت انرژی مادون قرمز منتشرشده از سطح جسم، آن را توسط سامانه اپتیکی و حسگر داخلی به سیگنال الکتریکی تبدیل کرده و پس از پردازش، دمای سطح را روی نمایشگر نشان می‌دهد. به همین دلیل برای اندازه‌گیری اجسامی که تماس مستقیم با آن‌ها دشوار، خطرناک یا غیرممکن است، کاربرد زیادی دارد.
نشانگر لیزری حلقوی به مشخص کردن ناحیه هدف کمک می‌کند. نسبت فاصله به نقطه 12:1 به این معناست که با افزایش فاصله دستگاه از جسم، قطر ناحیه اندازه‌گیری نیز افزایش پیدا می‌کند. برای اندازه‌گیری دقیق‌تر، بهتر است هدف به اندازه کافی بزرگ باشد و فاصله دستگاه تا سطح بیش از حد افزایش پیدا نکند.
اندازه‌گیری تماسی با ترموکوپل نوع K
یکی از قابلیت‌های مهم WT323D امکان اتصال ترموکوپل نوع K است. در این حالت می‌توان دمای نقاطی را که اندازه‌گیری مادون قرمز برای آن‌ها مناسب نیست، به روش تماسی اندازه‌گیری کرد. دستگاه هنگام استفاده از ترموکوپل می‌تواند دمای حاصل از پروب نوع K را در کنار اطلاعات مربوط به دمای سطح نمایش دهد.
اندازه‌گیری دما، رطوبت و نقطه شبنم
WT323D تنها یک ترمومتر لیزری ساده نیست و اطلاعات محیطی را نیز در اختیار کاربر قرار می‌دهد. دستگاه می‌تواند دمای محیط، رطوبت نسبی و نقطه شبنم را نمایش دهد. ترکیب این اطلاعات با دمای سطح برای بررسی شرایطی که احتمال ایجاد رطوبت و کپک روی سطوح وجود دارد، کاربردی است.
حالت هشدار کپک و اختلاف دما
در حالت هشدار کپک، دستگاه دمای سطح را با شرایط دمایی و رطوبتی محیط و نقطه شبنم مقایسه کرده و وضعیت احتمال ایجاد کپک را با چراغ هشدار نمایش می‌دهد. در حالت هشدار اختلاف دما نیز اختلاف میان دمای سطح جسم و دمای محیط بررسی می‌شود و وضعیت با چراغ نشانگر اعلام می‌گردد.
قابلیت تنظیم ضریب تشعشع
ضریب تشعشع سطح یکی از عوامل مهم در اندازه‌گیری دمای مادون قرمز است. WT323D امکان تنظیم این پارامتر را در محدوده 0.10 تا 1.00 فراهم می‌کند و مقدار پیش‌فرض آن 0.95 است. برای سطوح براق و فلزی، تنظیم صحیح ضریب تشعشع اهمیت بیشتری دارد؛ زیرا انعکاس انرژی محیط می‌تواند باعث اختلاف میان دمای واقعی و مقدار نمایش داده‌شده شود.
چراغ UV و کاربردهای آن
چراغ UV داخلی دستگاه علاوه بر امکانات معمول یک ترمومتر لیزری، برای بررسی برخی مواد فلورسنت و کمک به تشخیص نشتی‌های دارای ماده فلورسنت قابل استفاده است. این قابلیت می‌تواند در برخی عملیات بازرسی و عیب‌یابی مورد استفاده قرار گیرد.
مزایای ترمومتر لیزری WINTACT WT323D
- اندازه‌گیری غیرتماسی دما در محدوده وسیع 50- تا 850+ درجه سانتی‌گراد
- مجهز به نمایشگر رنگی LCD
- نسبت فاصله به نقطه 12:1
- زمان پاسخ سریع حدود 0.5 ثانیه
- قابلیت تنظیم ضریب تشعشع از 0.10 تا 1.00
- امکان اندازه‌گیری تماسی با ترموکوپل نوع K
- اندازه‌گیری دمای محیط و رطوبت نسبی
- قابلیت اندازه‌گیری نقطه شبنم
- دارای حالت تشخیص و هشدار احتمال ایجاد کپک
- دارای حالت هشدار اختلاف دمای سطح و محیط
- مجهز به نشانگر لیزری حلقوی برای هدف‌گیری آسان‌تر
- مجهز به چراغ UV
- نمایش هشدار باتری ضعیف و اضافه‌بار
- امکان انتخاب واحدهای °C و °F
- طراحی تفنگی و قابل حمل برای استفاده در محیط‌های مختلف
کاربردهای ترمومتر WINTACT WT323D
- کنترل و بازرسی دمای تجهیزات صنعتی
- بررسی دمای موتورها، یاتاقان‌ها و قطعات مکانیکی
- کنترل تابلوها و تجهیزات الکتریکی
- بررسی دمای سیستم‌های گرمایشی و تهویه
- اندازه‌گیری دمای سطوح داغ و خطرناک بدون تماس مستقیم
- بازرسی تجهیزات تعمیر و نگهداری و تأسیسات
- بررسی دمای سطوح در محیط‌های کارگاهی و صنعتی
- بررسی اختلاف دمای سطح و محیط
- کنترل شرایط رطوبتی و احتمال تشکیل کپک
- اندازه‌گیری تماسی دما با ترموکوپل نوع K
- بررسی برخی نشتی‌های قابل مشاهده با نور UV
نکات نصب، راه‌اندازی و استفاده
- دو باتری 1.5 ولت AAA را در محفظه باتری قرار دهید و قطب‌های باتری را مطابق علامت‌های داخل محفظه رعایت کنید.
- برای اندازه‌گیری دمای سطح، دستگاه را به سمت جسم مورد نظر گرفته و ماشه را فشار دهید.
- هنگام رها کردن ماشه، مقدار اندازه‌گیری‌شده روی نمایشگر نگه داشته می‌شود.
- برای اندازه‌گیری دقیق، نسبت فاصله به نقطه 12:1 را در نظر بگیرید و تا حد امکان جسم هدف را از فاصله مناسب اندازه‌گیری کنید.
- در اندازه‌گیری سطوح براق، صیقلی یا فلزی، ضریب تشعشع مناسب را تنظیم کنید یا از یک سطح با قابلیت گسیل مناسب مانند نوار مات استفاده کنید.
- برای استفاده از ترموکوپل، پروب نوع K را به سوکت مربوطه متصل و حالت اندازه‌گیری ترموکوپل را انتخاب کنید.
- لنز دستگاه را تمیز نگه دارید؛ وجود گردوغبار، بخار، دود و ذرات معلق می‌تواند روی اندازه‌گیری مادون قرمز اثر بگذارد.
- ترمومتر مادون قرمز از پشت شیشه یا پلاستیک دمای جسم پشت آن را اندازه‌گیری نمی‌کند و دمای سطح همان پوشش را می‌سنجد.
- لیزر را مستقیماً به چشم افراد یا سطوح بازتابنده نشانه نروید.
- پس از قرار گرفتن دستگاه در معرض تغییر شدید دمای محیط، برای پایدار شدن آن پیش از اندازه‌گیری زمان کافی در نظر بگیرید.
سوالات متداول
ترمومتر WINTACT WT323D تا چه دمایی را اندازه‌گیری می‌کند؟
محدوده اندازه‌گیری مادون قرمز این مدل از 50- تا 850+ درجه سانتی‌گراد است. با ترموکوپل نوع K نیز محدوده اندازه‌گیری دستگاه تا 500+ درجه سانتی‌گراد اعلام شده است.
آیا WT323D قابلیت اندازه‌گیری تماسی دارد؟
بله. این دستگاه دارای ورودی ترموکوپل نوع K است و امکان اندازه‌گیری دما به روش تماسی را نیز فراهم می‌کند.
نسبت فاصله به نقطه 12:1 چه کاربردی دارد؟
این نسبت مشخص می‌کند که قطر ناحیه‌ای که دستگاه اندازه‌گیری می‌کند با افزایش فاصله بزرگ‌تر می‌شود. بنابراین برای اندازه‌گیری اجسام کوچک باید دستگاه را به اندازه کافی به هدف نزدیک کنید.
آیا WT323D دمای محیط و رطوبت را اندازه‌گیری می‌کند؟
بله. دستگاه علاوه بر دمای سطح، قابلیت اندازه‌گیری دمای محیط و رطوبت نسبی را دارد و می‌تواند دمای نقطه شبنم را نیز نمایش دهد.
آیا ضریب تشعشع در این ترمومتر قابل تنظیم است؟
بله. ضریب تشعشع از 0.10 تا 1.00 قابل تنظیم است و مقدار پیش‌فرض دستگاه 0.95 است.
آیا این دستگاه برای اندازه‌گیری فلزات مناسب است؟
قابلیت اندازه‌گیری سطوح فلزی را دارد، اما در سطوح براق و صیقلی به دلیل انعکاس انرژی مادون قرمز، تنظیم صحیح ضریب تشعشع اهمیت زیادی دارد.
ترمومتر WT323D با چه باتری‌ای کار می‌کند؟
این مدل با دو عدد باتری 1.5 ولت AAA تغذیه می‌شود.
آیا WINTACT WT323D برای تشخیص کپک کاربرد دارد؟
این مدل دارای حالت هشدار کپک است که با استفاده از اطلاعات دمای سطح، دمای محیط، رطوبت و نقطه شبنم، شرایط سطح را از نظر احتمال ایجاد کپک بررسی می‌کند.
