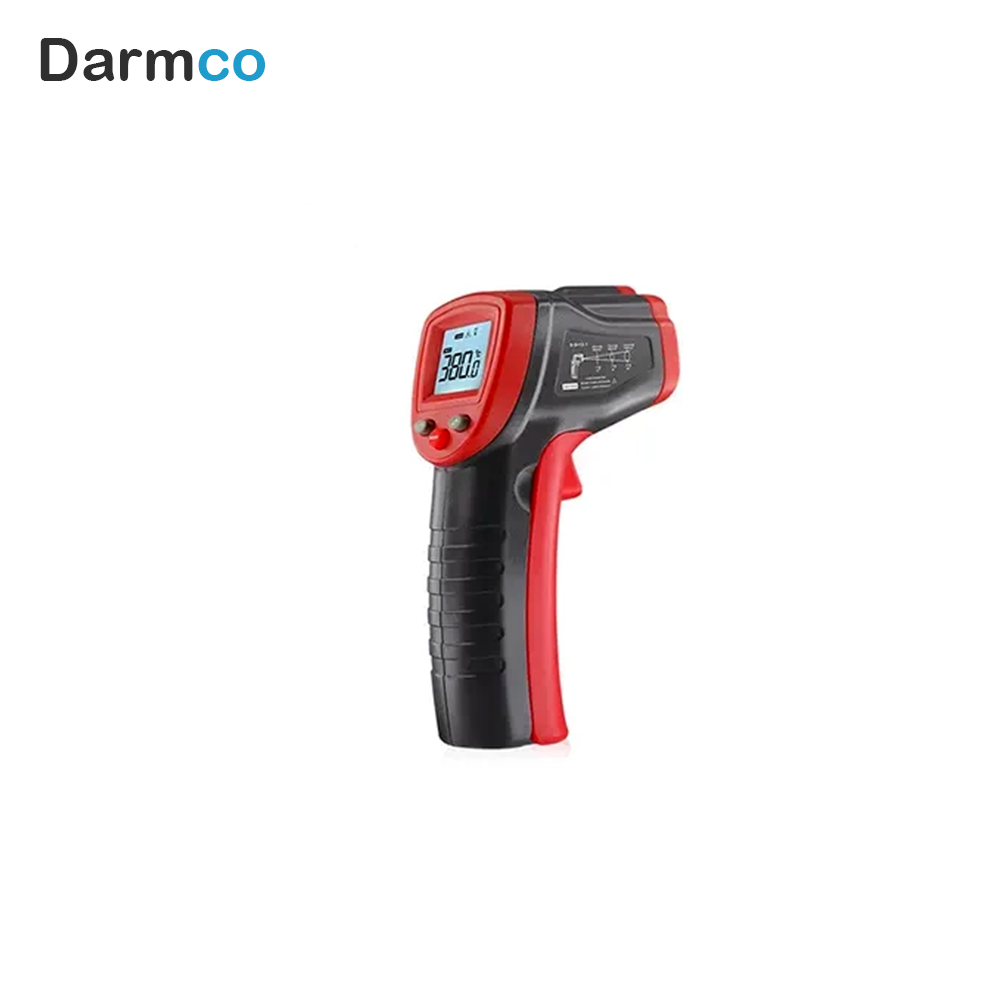

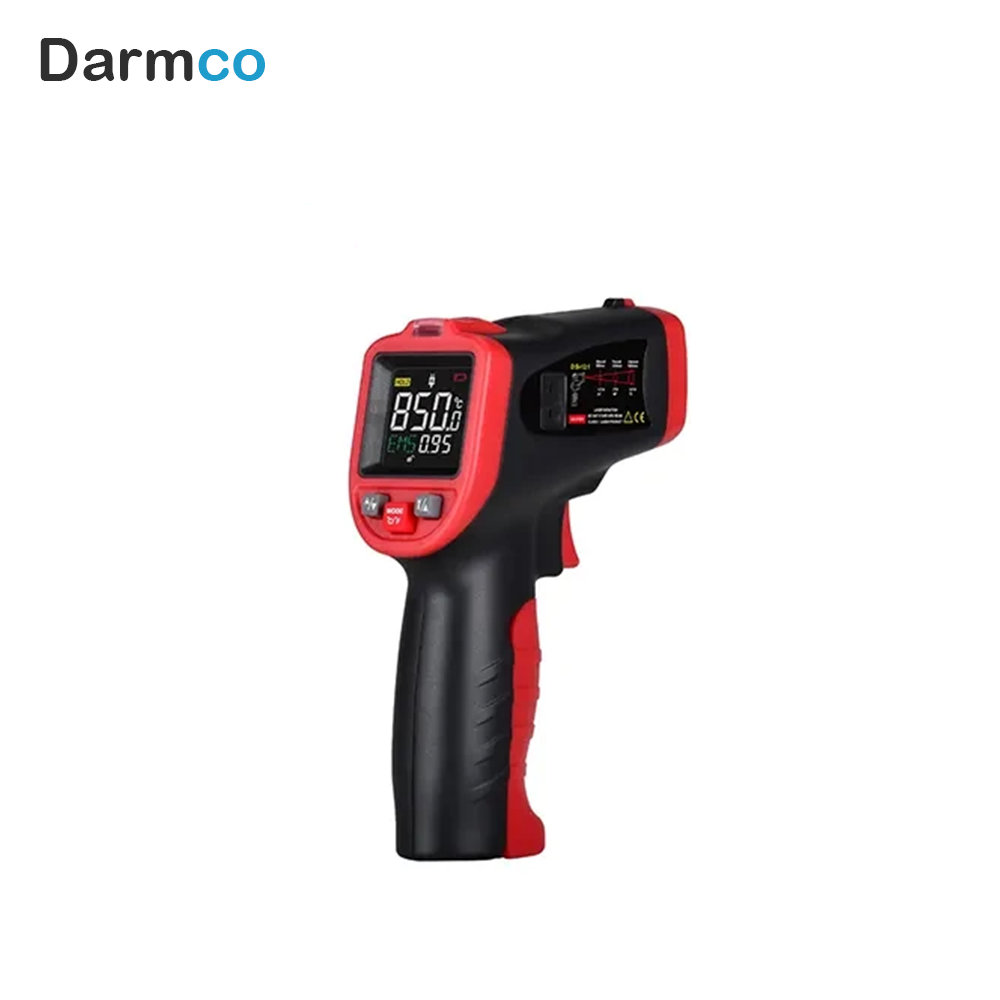

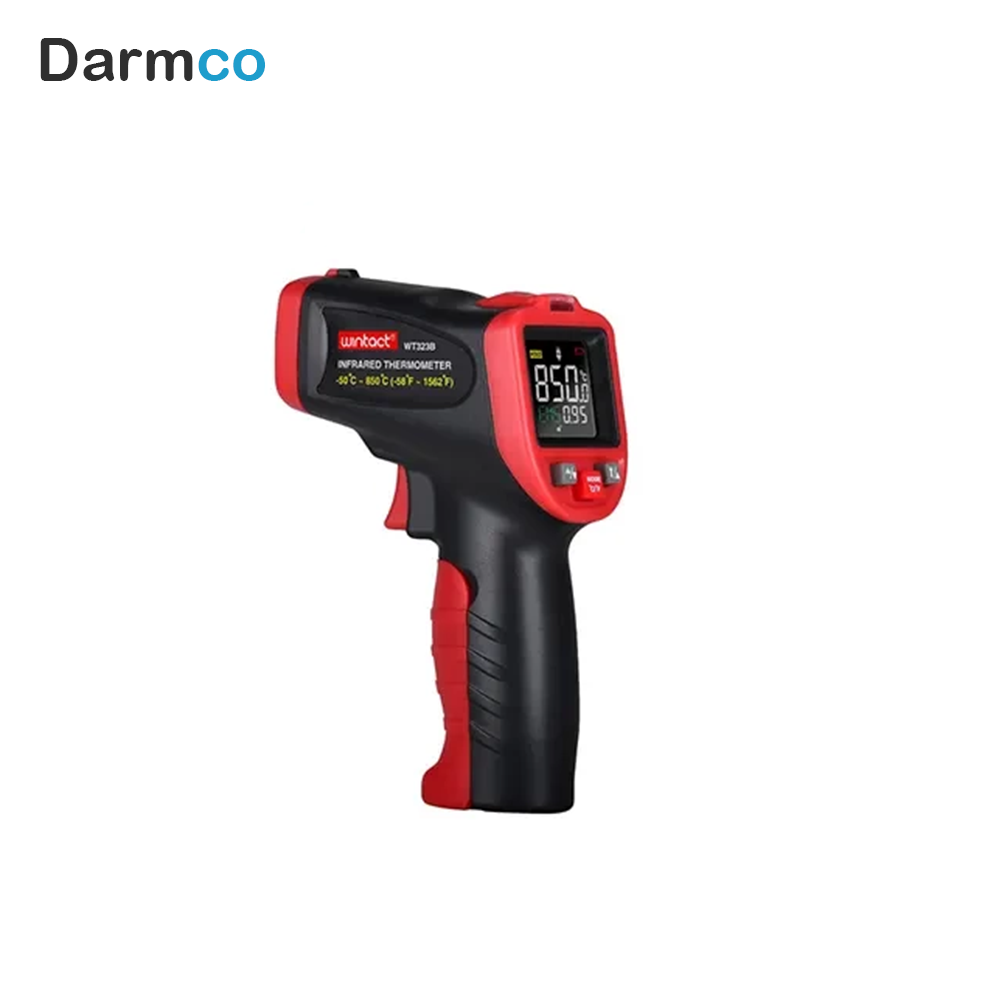

ترمومتر لیزری وینتکت مدل Wintact WT323B
ترمومتر لیزری وینتکت مدل Wintact WT323B
ترمومتر لیزری وینتکت مدل Wintact WT323B یک دماسنج مادون قرمز تفنگی و چندمنظوره است که برای اندازه‌گیری سریع و غیرتماسی دمای سطح اجسام مورد استفاده قرار می‌گیرد. این دستگاه با بهره‌گیری از حسگر مادون قرمز، امکان اندازه‌گیری دمای سطوح داغ، خطرناک، متحرک یا دور از دسترس را بدون تماس مستقیم فراهم می‌کند. علاوه بر اندازه‌گیری غیرتماسی، WT323B به ورودی ترموکوپل نوع K نیز مجهز شده و امکان اندازه‌گیری تماسی دما را فراهم می‌سازد.
این مدل با محدوده اندازه‌گیری وسیع 50- تا 850 درجه سانتی‌گراد، وضوح نمایش 0.1 درجه سانتی‌گراد، نسبت فاصله به نقطه 12:1 و زمان پاسخ حدود 0.5 ثانیه، برای کاربردهای مختلف صنعتی، فنی، تعمیراتی و عمومی مناسب است. صفحه‌نمایش رنگی LCD، قابلیت تنظیم ضریب تابش از 0.10 تا 1.00، نشانگر لیزری حلقوی و چراغ UV از دیگر قابلیت‌های کاربردی این ترمومتر هستند.
مشخصات فنی ترمومتر Wintact WT323B
| مشخصه | مشخصات فنی |
|---|
| برند |
Wintact |
| مدل |
WT323B |
| نوع دستگاه |
ترمومتر لیزری مادون قرمز و تماسی |
| نوع نمایشگر |
LCD رنگی |
| محدوده اندازه‌گیری مادون قرمز |
50- تا 850 درجه سانتی‌گراد (58- تا 1562 درجه فارنهایت) |
| وضوح نمایش دما |
0.1 درجه سانتی‌گراد |
| دقت اندازه‌گیری |
در محدوده 50- تا 0 درجه سانتی‌گراد: ±3 درجه سانتی‌گراد؛ در محدوده 0 تا 850 درجه سانتی‌گراد: ±1.5% مقدار خوانده‌شده یا ±1.5 درجه سانتی‌گراد، هرکدام بیشتر باشد |
| تکرارپذیری |
1% مقدار خوانده‌شده یا 1 درجه سانتی‌گراد، هرکدام بیشتر باشد |
| زمان پاسخ |
0.5 ثانیه با پاسخ 95 درصدی |
| ضریب تابش |
قابل تنظیم از 0.10 تا 1.00، مقدار پیش‌فرض 0.95 |
| نسبت فاصله به نقطه |
12:1 |
| محدوده طول موج |
8 تا 14 میکرومتر |
| ترموکوپل |
نوع K |
| محدوده اندازه‌گیری ترموکوپل همراه |
0 تا 250 درجه سانتی‌گراد؛ حداکثر 300 درجه سانتی‌گراد برای مدت کوتاه |
| دقت ترموکوپل همراه |
±2.5 درجه سانتی‌گراد یا 0.75% مقدار خوانده‌شده، هرکدام بیشتر باشد |
| زمان پاسخ ترموکوپل |
کمتر از 10 ثانیه |
| نشانگر لیزر |
لیزر با نقطه هدف‌گیری حلقوی |
| چراغ جانبی |
چراغ UV |
| دمای کاری |
0 تا 40 درجه سانتی‌گراد |
| رطوبت کاری |
10 تا 90 درصد RH بدون میعان |
| دمای نگهداری |
10- تا 60 درجه سانتی‌گراد |
| منبع تغذیه |
2 عدد باتری 1.5 ولتی AAA |
| هشدار باتری ضعیف |
نمایش علامت باتری در ولتاژ کمتر از حدود 2.4 ولت |
| نمایش اضافه‌بار |
نمایش عبارت Hi یا Lo روی LCD |
| ابعاد |
177 × 49 × 108 میلی‌متر |
| وزن |
حدود 202 گرم با باتری |
معرفی و نحوه عملکرد Wintact WT323B
ترمومتر Wintact WT323B با دریافت انرژی مادون قرمز منتشرشده از سطح جسم، دمای سطح را بدون نیاز به تماس مستقیم محاسبه می‌کند. سیستم اپتیکی دستگاه انرژی تابشی سطح را روی حسگر متمرکز کرده و سیگنال حاصل پس از پردازش روی نمایشگر رنگی دستگاه نشان داده می‌شود. این روش باعث می‌شود اندازه‌گیری دمای سطوحی که تماس با آن‌ها دشوار یا خطرناک است با سرعت بیشتری انجام شود.
نسبت فاصله به نقطه 12:1 به این معناست که با افزایش فاصله از هدف، اندازه ناحیه‌ای که دستگاه برای محاسبه دما در نظر می‌گیرد نیز افزایش می‌یابد. بنابراین برای دستیابی به اندازه‌گیری دقیق‌تر، بهتر است هدف بخش قابل‌توجهی از محدوده اندازه‌گیری را پوشش دهد.
کاربردهای ترمومتر لیزری Wintact WT323B
- اندازه‌گیری دمای سطوح داغ و تجهیزات صنعتی بدون تماس
- بررسی دمای موتور، ماشین‌آلات و قطعات مکانیکی
- کنترل دمای تابلوها و تجهیزات الکتریکی
- بررسی دمای لوله‌ها، اتصالات و سیستم‌های گرمایشی
- کنترل دمای تجهیزات تعمیرگاهی و تأسیسات
- اندازه‌گیری دمای سطوح متحرک یا غیرقابل دسترس
- اندازه‌گیری تماسی دما با استفاده از ترموکوپل نوع K
- کاربردهای نگهداری و تعمیرات، بازرسی فنی و کنترل فرآیند
مزایای ترمومتر Wintact WT323B
- محدوده اندازه‌گیری گسترده از 50- تا 850 درجه سانتی‌گراد
- امکان اندازه‌گیری دمای سطوح بدون تماس مستقیم
- مجهز به ورودی ترموکوپل نوع K برای اندازه‌گیری تماسی
- نسبت فاصله به نقطه 12:1 برای اندازه‌گیری از فاصله مناسب
- زمان پاسخ سریع حدود 0.5 ثانیه
- قابلیت تنظیم ضریب تابش از 0.10 تا 1.00
- نمایشگر رنگی LCD با وضوح نمایش 0.1 درجه سانتی‌گراد
- نشانگر لیزری حلقوی برای هدف‌گیری آسان‌تر
- مجهز به چراغ UV برای کاربردهای تشخیص نشتی فلورسنت
- طراحی تفنگی و قابل حمل برای استفاده‌های فنی و صنعتی
نکات استفاده و نگهداری
- پیش از استفاده، دو باتری 1.5 ولتی AAA را در محفظه باتری قرار دهید.
- برای اندازه‌گیری غیرتماسی، دستگاه را به سمت سطح موردنظر گرفته و ماشه را فشار دهید تا مقدار دما روی نمایشگر ظاهر شود.
- برای اندازه‌گیری دقیق، اندازه هدف باید به‌طور مناسب نسبت به اندازه نقطه اندازه‌گیری باشد و فاصله دستگاه تا سطح بیش از حد زیاد نباشد.
- در اندازه‌گیری سطوح براق یا فلزی، ضریب تابش را متناسب با جنس سطح تنظیم کنید؛ زیرا این سطوح می‌توانند باعث خطای بیشتر در اندازه‌گیری مادون قرمز شوند.
- لیزر را مستقیماً به چشم افراد یا سطوحی که می‌توانند نور را به سمت چشم بازتاب دهند، نتابانید.
- ترمومتر مادون قرمز نمی‌تواند دمای پشت شیشه یا پلاستیک شفاف را اندازه‌گیری کند و در چنین شرایطی دمای سطح خود شیشه یا پلاستیک اندازه‌گیری می‌شود.
- لنز مادون قرمز را تمیز نگه دارید و برای پاک‌سازی آن از مواد حلال استفاده نکنید.
- برای اندازه‌گیری تماسی، ترموکوپل نوع K را به ورودی مربوطه متصل کرده و از محدوده دمایی مجاز پروب استفاده کنید.
- دستگاه را در آب غوطه‌ور نکنید و پس از استفاده در محیط مناسب و دور از رطوبت شدید نگهداری کنید.
سوالات متداول
ترمومتر Wintact WT323B چه محدوده دمایی را اندازه‌گیری می‌کند؟
در حالت مادون قرمز، محدوده اندازه‌گیری WT323B از 50- تا 850 درجه سانتی‌گراد است. ترموکوپل نوع K همراه دستگاه نیز برای اندازه‌گیری تماسی در محدوده 0 تا 250 درجه سانتی‌گراد و تا 300 درجه سانتی‌گراد برای مدت کوتاه مشخص شده است.
آیا WT323B قابلیت اندازه‌گیری تماسی دارد؟
بله. این مدل علاوه بر اندازه‌گیری غیرتماسی با مادون قرمز، دارای ورودی ترموکوپل نوع K است و امکان اندازه‌گیری تماسی دما را نیز فراهم می‌کند.
نسبت فاصله به نقطه 12:1 در WT323B چه کاربردی دارد؟
این نسبت مشخص می‌کند که اندازه ناحیه اندازه‌گیری با افزایش فاصله دستگاه از هدف افزایش می‌یابد. بنابراین برای اندازه‌گیری یک نقطه کوچک، بهتر است دستگاه در فاصله مناسب و نزدیک‌تر به هدف قرار گیرد.
آیا ضریب تابش در Wintact WT323B قابل تنظیم است؟
بله. ضریب تابش دستگاه از 0.10 تا 1.00 قابل تنظیم است و مقدار پیش‌فرض آن 0.95 است. تنظیم صحیح ضریب تابش برای اندازه‌گیری دقیق‌تر سطوح مختلف اهمیت دارد.
دقت اندازه‌گیری WT323B چقدر است؟
در محدوده 50- تا 0 درجه سانتی‌گراد، خطای اندازه‌گیری حدود ±3 درجه سانتی‌گراد است. از 0 تا 850 درجه سانتی‌گراد، خطا ±1.5 درصد مقدار خوانده‌شده یا ±1.5 درجه سانتی‌گراد، هرکدام بیشتر باشد، اعلام شده است.
آیا WT323B برای اندازه‌گیری اجسام داغ مناسب است؟
بله. اندازه‌گیری غیرتماسی و محدوده دمایی تا 850 درجه سانتی‌گراد باعث شده این مدل برای بررسی بسیاری از سطوح داغ و نقاطی که تماس مستقیم با آن‌ها دشوار یا خطرناک است، کاربرد داشته باشد.
منبع تغذیه ترمومتر Wintact WT323B چیست؟
این دستگاه با دو عدد باتری 1.5 ولتی AAA کار می‌کند و در صورت کاهش ولتاژ باتری، نشانگر باتری ضعیف روی نمایشگر فعال می‌شود.
خرید ترمومتر لیزری وینتکت مدل Wintact WT323B از کالیبکس
ترمومتر لیزری Wintact WT323B با ترکیب اندازه‌گیری مادون قرمز و ترموکوپل نوع K، محدوده دمایی گسترده، نمایشگر رنگی، تنظیم ضریب تابش و طراحی قابل حمل، گزینه‌ای کاربردی برای اندازه‌گیری و پایش دمای سطوح در محیط‌های فنی و صنعتی است. کالیبکس این محصول را در مجموعه تجهیزات اندازه‌گیری خود برای کاربردهای مختلف ارائه می‌کند.
