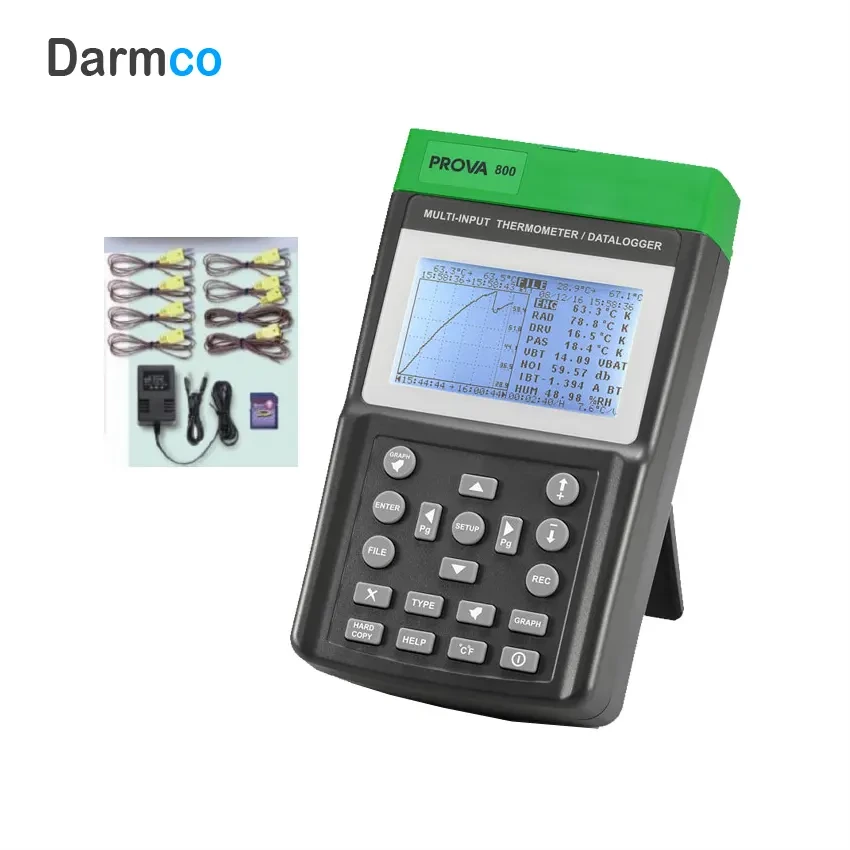

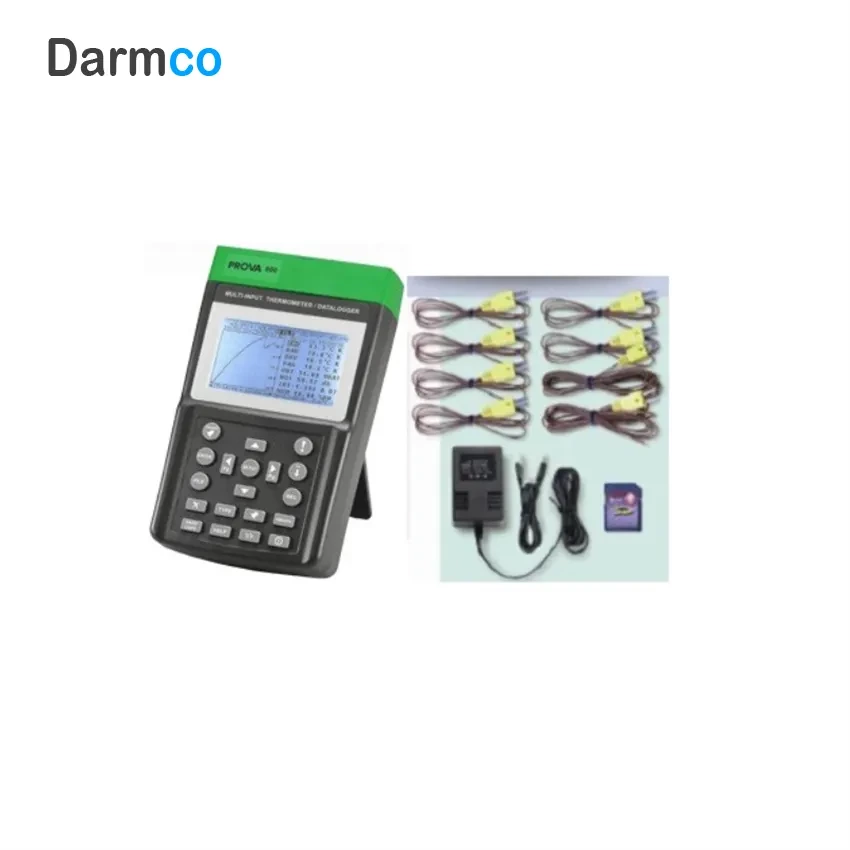

دیتالاگر دما 8 کاناله تی ای اس مدل TES-800 یک ترمومتر و ثبت‌کننده اطلاعات دما با قابلیت اندازه‌گیری همزمان چند ورودی ترموکوپل است که برای پایش، ثبت و تحلیل تغییرات دمایی در فرآیندهای صنعتی، آزمایشگاهی، تعمیراتی و کنترل کیفیت طراحی شده است. این دستگاه در منابع فنی با خانواده دیتالاگر چندورودی TES/PROVA-800 شناخته می‌شود و امکان نمایش روند تغییرات دما، ذخیره اطلاعات و انتقال داده‌ها به رایانه را فراهم می‌کند.
این دیتالاگر از 8 ورودی دما پشتیبانی می‌کند و امکان استفاده از انواع مختلف ترموکوپل شامل K، J، E، T، R، S، N و چند نوع دیگر را دارد. نمایشگر STN با نور پس‌زمینه، قابلیت نمایش مقادیر اندازه‌گیری‌شده و روند کلی تغییرات هر ورودی را فراهم می‌کند. نرخ نمونه‌برداری دستگاه برای 8 ورودی، یک نمونه در ثانیه است و بنابراین می‌توان تغییرات دمایی چند نقطه را به‌صورت همزمان پایش و ثبت کرد.
ویژگی‌های دیتالاگر دما TES-800
- دیتالاگر و ترمومتر چندورودی برای اندازه‌گیری دما
- پشتیبانی از 8 کانال ورودی دما
- قابلیت ثبت و ذخیره اطلاعات اندازه‌گیری‌شده
- پشتیبانی از 11 نوع ترموکوپل
- پشتیبانی از واحدهای دمایی درجه سانتی‌گراد و فارنهایت
- نمایش روند تغییرات دمایی ورودی‌ها
- نمایش حداقل و حداکثر مقدار اندازه‌گیری‌شده برای هر ورودی
- قابلیت تنظیم هشدار حد بالا و حد پایین برای هر کانال
- امکان تنظیم تایمر برای مدت زمان خارج شدن دما از محدوده تعیین‌شده
- نمایشگر 4.5 اینچی STN با وضوح 240×128 پیکسل و نور پس‌زمینه
- نرخ نمونه‌برداری 8 ورودی در هر ثانیه
- ذخیره اطلاعات روی کارت حافظه SD
- قابلیت انتقال مستقیم اطلاعات کارت SD به کامپیوتر
- دارای ساعت و تقویم داخلی برای ثبت اطلاعات همراه با زمان
- قابلیت مدیریت فایل‌های ثبت‌شده شامل خواندن و حذف اطلاعات
- محافظت ایزوله ورودی‌ها تا 350Vp-p بین ورودی‌ها
- قابلیت استفاده به‌عنوان Paperless Recorder یا ثبت‌کننده بدون کاغذ
- امکان تهیه نسخه فایل از صفحه نمایش و اطلاعات ثبت‌شده
ثبت و ذخیره اطلاعات دما
یکی از مهم‌ترین قابلیت‌های TES-800 امکان ثبت طولانی‌مدت اطلاعات دما است. داده‌های اندازه‌گیری‌شده روی کارت حافظه SD ذخیره می‌شوند و کاربر می‌تواند اطلاعات ثبت‌شده را مستقیماً توسط رایانه مدیریت و بررسی کند. این قابلیت برای پایش فرآیندهای حرارتی، کنترل شرایط محیطی، بررسی عملکرد تجهیزات و تهیه گزارش از تغییرات دما کاربرد دارد.
وجود ساعت و تقویم داخلی باعث می‌شود اطلاعات اندازه‌گیری‌شده همراه با زمان ثبت شوند. همچنین نرم‌افزار و ارتباط USB امکان مدیریت اطلاعات ثبت‌شده را برای استفاده در تحلیل‌های بعدی فراهم می‌کند.
پشتیبانی از انواع ترموکوپل
دیتالاگر دما TES-800 برای کاربردهای متنوع، از چندین استاندارد ترموکوپل پشتیبانی می‌کند. در حالت ترموکوپل K، محدوده اندازه‌گیری از حدود 200- تا 1370+ درجه سانتی‌گراد بوده و دقت اندازه‌گیری بسته به محدوده دمایی متفاوت است. دستگاه همچنین از ترموکوپل‌های J، E، T، R، S، N، L، U، B و C پشتیبانی می‌کند و در نتیجه برای اندازه‌گیری دما در فرآیندهای مختلف صنعتی و آزمایشگاهی انعطاف‌پذیری بالایی دارد.
دقت و محدوده اندازه‌گیری
دقت پایه دستگاه برای ترموکوپل نوع K برابر با ±0.1% از مقدار خوانده‌شده به‌علاوه ±1 درجه سانتی‌گراد در محدوده‌های اصلی کاری اعلام شده است. در محدوده‌های دمایی بسیار پایین یا بالا، مشخصات دقت متناسب با نوع ترموکوپل و محدوده اندازه‌گیری تغییر می‌کند.
مشخصات فنی دیتالاگر دما TES-800
| مشخصه | مشخصات |
|---|
| نوع دستگاه |
ترمومتر و دیتالاگر دما |
| تعداد ورودی |
8 کانال |
| نوع سنسور |
ترموکوپل |
| انواع ترموکوپل |
K، J، E، T، R، S، N، L، U، B، C |
| واحد اندازه‌گیری |
°C و °F |
| محدوده ترموکوپل K |
200- تا 1370+ درجه سانتی‌گراد |
| دقت پایه K |
±0.1% + 1°C |
| نرخ نمونه‌برداری |
8 ورودی در هر ثانیه |
| نمایشگر |
STN LCD، اندازه 4.5 اینچ |
| رزولوشن نمایشگر |
240 × 128 پیکسل |
| حافظه |
کارت حافظه SD، کارت 2GB به‌صورت استاندارد |
| کارت حافظه اختیاری |
SDHC تا 8GB |
| نوع باتری |
8 عدد باتری AA آلکالاین 1.5V |
| آداپتور |
خروجی DC تنظیم‌شده 12V / 300mA |
| محافظت ایزوله ورودی |
350Vp-p بین ورودی‌ها |
| جبران اتصال سرد |
±0.5°C / ±0.9°F |
| دمای کاری |
0 تا 50 درجه سانتی‌گراد |
| رطوبت کاری |
حداکثر 85% RH |
| دمای نگهداری |
20- تا 60+ درجه سانتی‌گراد |
| رطوبت نگهداری |
حداکثر 75% RH |
| ابعاد |
257 × 155 × 57 میلی‌متر |
| وزن |
حدود 1160 گرم با باتری |
| ارتباط با کامپیوتر |
USB |
کاربردهای دیتالاگر دما TES-800
به دلیل برخورداری از 8 ورودی مستقل و قابلیت ثبت اطلاعات، این دستگاه برای کاربردهایی که نیاز به پایش همزمان چند نقطه دمایی دارند مناسب است. از جمله کاربردهای آن می‌توان به کنترل و پایش فرآیندهای حرارتی، صنایع تولیدی، آزمایشگاه‌ها، تعمیر و نگهداری تجهیزات، تست حرارتی قطعات، بررسی توزیع دما، کنترل فرآیندهای تولید، سیستم‌های گرمایشی و سرمایشی و ثبت پروفایل دمایی اشاره کرد.
مزایای استفاده از TES-800
- اندازه‌گیری همزمان دمای 8 نقطه
- امکان استفاده از طیف گسترده‌ای از ترموکوپل‌ها
- ذخیره‌سازی اطلاعات روی کارت SD
- ثبت داده‌ها همراه با زمان و تاریخ
- نمایش حداقل و حداکثر دما برای هر ورودی
- قابلیت تنظیم هشدارهای حد بالا و پایین
- امکان مشاهده روند تغییرات دما
- قابلیت استفاده به‌عنوان ثبت‌کننده بدون کاغذ
- انتقال آسان اطلاعات به کامپیوتر برای بررسی و آرشیو
- مناسب برای اندازه‌گیری‌های چندنقطه‌ای در محیط‌های صنعتی و آزمایشگاهی
نکات نصب و استفاده
- پیش از اتصال سنسورها، نوع ترموکوپل هر ورودی را مطابق سنسور مورد استفاده تنظیم کنید.
- برای دستیابی به اندازه‌گیری صحیح، از ترموکوپل سالم و متناسب با محدوده دمایی موردنظر استفاده شود.
- ترموکوپل‌ها را به‌درستی به کانکتورهای مربوطه متصل کنید و از اتصال شل یا آسیب‌دیده جلوگیری نمایید.
- هنگام ثبت اطلاعات طولانی‌مدت، از کارت حافظه مناسب و سالم استفاده کنید.
- برای جلوگیری از از دست رفتن اطلاعات، پیش از خارج کردن کارت SD عملیات ذخیره‌سازی را متوقف کنید.
- دستگاه را خارج از محدوده دمای کاری و رطوبت مجاز استفاده نکنید.
- در اندازه‌گیری‌های چندکاناله، نوع ترموکوپل هر کانال را به‌صورت مستقل تنظیم کنید.
سوالات متداول
دیتالاگر TES-800 چند کانال دارد؟
این دستگاه دارای 8 ورودی مستقل برای اندازه‌گیری و ثبت همزمان دمای چند نقطه است.
TES-800 از چه ترموکوپل‌هایی پشتیبانی می‌کند؟
دستگاه از 11 نوع ترموکوپل شامل K، J، E، T، R، S، N، L، U، B و C پشتیبانی می‌کند.
آیا TES-800 قابلیت ثبت اطلاعات دما را دارد؟
بله. اطلاعات اندازه‌گیری‌شده از طریق کارت حافظه SD قابل ذخیره‌سازی و انتقال به کامپیوتر است.
نرخ نمونه‌برداری TES-800 چقدر است؟
نرخ نمونه‌برداری دستگاه برای 8 ورودی برابر با یک نمونه در هر ثانیه است.
آیا برای هر کانال می‌توان آلارم جداگانه تنظیم کرد؟
بله. برای هر ورودی امکان تعریف محدوده حد بالا و حد پایین و تنظیم هشدار وجود دارد.
محدوده اندازه‌گیری ترموکوپل K در TES-800 چقدر است؟
محدوده اعلام‌شده برای ترموکوپل نوع K حدود 200- تا 1370+ درجه سانتی‌گراد است و دقت در بخش‌های مختلف این محدوده متفاوت خواهد بود.
آیا TES-800 به کامپیوتر متصل می‌شود؟
بله. دستگاه دارای رابط USB برای انتقال و مدیریت اطلاعات ثبت‌شده است و داده‌های ذخیره‌شده روی کارت SD نیز می‌توانند توسط کامپیوتر خوانده شوند.
دیتالاگر دما TES-800 برای چه کاربردهایی مناسب است؟
این دستگاه برای پایش و ثبت همزمان دمای چند نقطه در صنایع، آزمایشگاه‌ها، کنترل فرآیند، تعمیر و نگهداری، تست حرارتی و بررسی توزیع دما کاربرد دارد.
