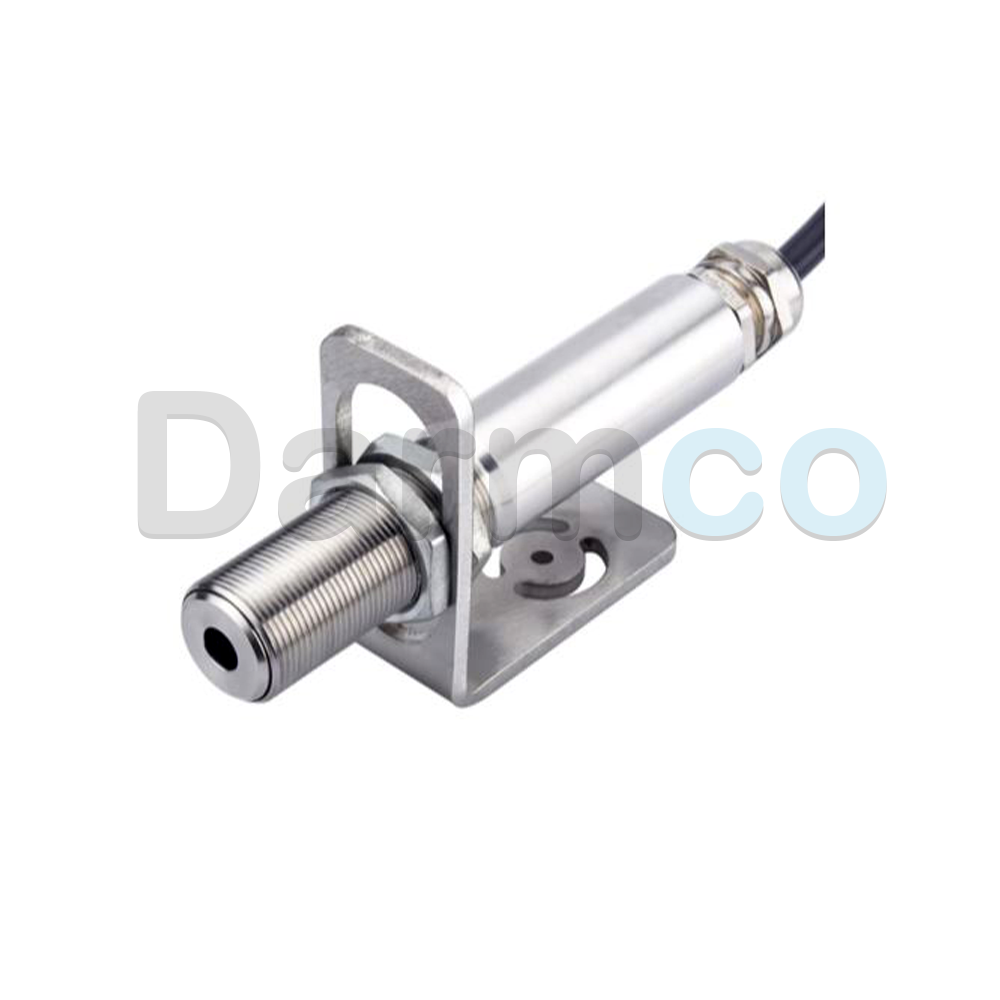

ترمومتر غیرتماسی اولئو مدل CS20L-1000
ترمومتر غیرتماسی اولئو مدل CS20L-1000 یک پیرومتر صنعتی مادون قرمز برای اندازهگیری دمای سطوح بدون تماس فیزیکی است. این ترمومتر با دریافت انرژی مادون قرمز منتشرشده از سطح جسم، دمای آن را از فاصله مشخص اندازهگیری میکند و به همین دلیل برای فرآیندهایی که تماس مستقیم سنسور با قطعه امکانپذیر نیست، بسیار کاربردی است. بازه اندازهگیری تا 1000 درجه سانتیگراد، خروجی آنالوگ استاندارد 4 تا 20 میلیآمپر و طراحی مناسب برای نصب ثابت، این مدل را به گزینهای مناسب برای پایش دمای فرآیندهای صنعتی تبدیل کرده است.
یکی از مهمترین ویژگیهای ترمومتر لیزری صنعتی CS20L-1000، اندازهگیری بدون تماس است. در کاربردهایی مانند کورهها، المنتهای حرارتی، قطعات متحرک، سطوح بسیار داغ و خطوط تولید پیوسته، استفاده از سنسور تماسی میتواند باعث کاهش عمر سنسور یا ایجاد اختلال در فرآیند شود. در چنین شرایطی، اندازهگیری مادون قرمز امکان پایش دما را بدون تماس مستقیم با سطح فراهم میکند.
این مدل از محدوده طیفی 8 تا 14 میکرومتر استفاده میکند که برای بسیاری از سطوح صنعتی مناسب است. نسبت فاصله به نقطه D:S برابر با 20:1 نیز امکان اندازهگیری از فاصله بیشتر را فراهم میکند؛ برای مثال در فاصله 2 متری، قطر تقریبی نقطه اندازهگیری حدود 10 سانتیمتر خواهد بود. بنابراین هنگام نصب دستگاه باید اندازه هدف و فاصله آن تا ترمومتر بهدرستی در نظر گرفته شود تا سطح موردنظر بهطور کامل در محدوده اندازهگیری قرار داشته باشد.
خروجی 4–20mA یکی دیگر از نقاط قوت این پیرومتر صنعتی است. این نوع خروجی در سیستمهای اتوماسیون صنعتی، PLC، کنترلرهای فرآیندی و سیستمهای مانیتورینگ کاربرد گستردهای دارد و امکان انتقال مقدار دما به تجهیزات کنترلی را فراهم میکند. در نتیجه میتوان دمای اندازهگیریشده را در یک سیستم کنترل صنعتی دریافت کرده و برای نمایش، ثبت یا کنترل فرآیند مورد استفاده قرار داد.
زمان پاسخ حدود 240 میلیثانیه باعث میشود CS20L-1000 برای بسیاری از فرآیندهای صنعتی پیوسته و نیمهسریع مناسب باشد. بدنه مقاوم و درجه حفاظت IP65 نیز امکان استفاده از آن را در محیطهای صنعتی که احتمال وجود گردوغبار یا پاشش آب وجود دارد، افزایش میدهد؛ البته شرایط واقعی نصب باید با الزامات محیط کاری و دستورالعمل سازنده مطابقت داشته باشد.
چرا ترمومتر غیرتماسی اولئو CS20L-1000؟
- اندازهگیری دما بدون تماس مستقیم با سطح
- مناسب برای اندازهگیری دمای سطوح داغ و غیرقابل دسترس
- بازه اندازهگیری دما تا 1000 درجه سانتیگراد
- خروجی صنعتی استاندارد 4 تا 20 میلیآمپر
- قابل استفاده در سیستمهای PLC و کنترل فرآیند
- نسبت فاصله به نقطه 20:1 برای اندازهگیری از فاصله مناسب
- زمان پاسخ حدود 240 میلیثانیه
- بدنه مقاوم با درجه حفاظت IP65
- مناسب برای پایش مداوم دما در فرآیندهای صنعتی
کاربردهای ترمومتر غیرتماسی CS20L-1000
ترمومتر غیرتماسی اولئو مدل CS20L-1000 برای طیف متنوعی از کاربردهای اندازهگیری و کنترل دمای صنعتی قابل استفاده است، از جمله:
- کنترل و پایش دمای کورههای صنعتی
- اندازهگیری دمای قطعات و سطوح در صنایع فولاد و ریختهگری
- کنترل دمای المنتها، هیترها و تجهیزات حرارتی
- صنایع شیشه و سرامیک
- خطوط تولید پلاستیک و فرآیندهای اکستروژن
- سیستمهای خشککن صنعتی
- کنترل دمای سطوح در خطوط تولید پیوسته
- سیستمهای اتوماسیون صنعتی و کنترل فرآیند
- مانیتورینگ دما در تجهیزات و ماشینآلات صنعتی
خروجی 4–20 میلیآمپر و اتصال به سیستم کنترل
وجود خروجی 4–20mA باعث میشود این پیرومتر برخلاف بسیاری از ترمومترهای دستی، برای استفاده مستقیم در ساختارهای اتوماسیون صنعتی مناسب باشد. مقدار اندازهگیریشده دما بهصورت سیگنال جریان به ورودی آنالوگ تجهیز کنترلی منتقل میشود و میتوان از آن برای نمایش مقدار دما، ایجاد هشدار، کنترل فرآیند یا ثبت اطلاعات استفاده کرد.
این ویژگی امکان استفاده از CS20L-1000 در کنار PLC، کنترلر PID، سیستمهای مانیتورینگ و تجهیزات اتوماسیون صنعتی را فراهم میکند، مشروط بر اینکه مشخصات ورودی آنالوگ سیستم کنترل با خروجی دستگاه سازگار باشد.
نسبت فاصله به نقطه D:S در CS20L-1000
نسبت فاصله به نقطه یا Distance-to-Spot Ratio یکی از پارامترهای مهم در انتخاب ترمومترهای مادون قرمز است. مقدار 20:1 در این مدل به این معناست که قطر ناحیه اندازهگیری تقریباً یک بیستم فاصله دستگاه تا هدف است. بنابراین هرچه فاصله از هدف بیشتر شود، اندازه نقطه اندازهگیری نیز بزرگتر خواهد شد.
به عنوان نمونه، در فاصله 200 سانتیمتر، نقطه اندازهگیری تقریباً 10 سانتیمتر خواهد بود. برای دستیابی به اندازهگیری دقیقتر، بهتر است هدف به اندازه کافی بزرگ باشد و سطح موردنظر بخش غالب ناحیه اندازهگیری را پوشش دهد.
نکات مهم برای اندازهگیری سطوح براق
مانند سایر ترمومترهای مادون قرمز، اندازهگیری سطوح بسیار براق، صیقلی یا فلزی میتواند تحت تأثیر ویژگی تابشی سطح قرار گیرد. در چنین شرایطی، بازتاب تابش محیط ممکن است بر نتیجه اندازهگیری اثر بگذارد. برای کاربردهای حساس، باید شرایط سطح، ضریب تابندگی و نحوه نصب ترمومتر در نظر گرفته شود. در صورت نیاز میتوان با آمادهسازی مناسب سطح یا استفاده از روش مرجع، دقت فرآیند اندازهگیری را بهبود داد.
چه کسانی نباید ترمومتر CS20L-1000 را بخرند؟
- کاربرانی که صرفاً به یک ترمومتر دستی و قابل حمل برای مصارف خانگی نیاز دارند
- افرادی که به نمایشگر داخلی روی بدنه دستگاه نیاز دارند
- کاربرانی که به خروجیهای دیجیتال یا ارتباط بیسیم نیاز دارند
- کاربردهایی که به ثبت طولانیمدت دادهها و دیتالاگر داخلی نیاز دارند
- پروژههایی که نیازمند اندازهگیری دقیق دمای بدن یا کاربردهای پزشکی هستند
نکات مهم هنگام نصب و استفاده
- فاصله دستگاه تا سطح هدف را متناسب با نسبت D:S انتخاب کنید.
- از قرار دادن موانع بین سنسور مادون قرمز و سطح هدف خودداری کنید.
- برای سطوح براق و فلزی، شرایط تابندگی سطح را در نظر بگیرید.
- برای اتصال خروجی 4–20mA، مشخصات ورودی آنالوگ سیستم کنترل را بررسی کنید.
- در محیطهای صنعتی، محل نصب باید بهگونهای انتخاب شود که سنسور در معرض ضربه یا شرایط خارج از محدوده کاری قرار نگیرد.
- در کاربردهای حساس، بررسی و کالیبراسیون دورهای تجهیزات اندازهگیری توصیه میشود.
سوالات متداول درباره ترمومتر اولئو CS20L-1000
آیا CS20L-1000 بدون تماس دما را اندازهگیری میکند؟
بله، این دستگاه با استفاده از فناوری مادون قرمز دمای سطح هدف را بدون تماس فیزیکی اندازهگیری میکند.
حداکثر دمای قابل اندازهگیری با این مدل چقدر است؟
بازه اندازهگیری اعلامشده برای این مدل تا 1000 درجه سانتیگراد است.
آیا خروجی دستگاه برای PLC مناسب است؟
بله، خروجی 4–20mA برای اتصال به ورودی آنالوگ PLC و سایر تجهیزات کنترل صنعتی مناسب است؛ البته سازگاری مشخصات الکتریکی باید قبل از نصب بررسی شود.
نسبت D:S برابر 20:1 چه مفهومی دارد؟
این نسبت مشخص میکند قطر تقریبی ناحیه اندازهگیری یک بیستم فاصله دستگاه تا هدف است؛ بنابراین با افزایش فاصله، قطر نقطه اندازهگیری نیز افزایش پیدا میکند.
آیا برای سطوح فلزی براق مناسب است؟
قابل استفاده است، اما سطوح بسیار براق و صیقلی ممکن است به دلیل بازتابش مادون قرمز باعث خطای اندازهگیری شوند. برای کاربردهای دقیق باید ویژگی سطح و شرایط تابندگی آن در نظر گرفته شود.
آیا این محصول برای اندازهگیری دمای محیط مناسب است؟
این مدل یک پیرومتر صنعتی برای اندازهگیری دمای سطح اجسام است و کاربرد اصلی آن پایش دمای سطوح، تجهیزات و فرآیندهای صنعتی است.
آیا CS20L-1000 برای پایش مداوم دما مناسب است؟
بله، طراحی ثابت و خروجی 4–20mA آن امکان استفاده در سامانههای پایش و کنترل مداوم دما را فراهم میکند.
نوع دستگاه
ترمومتر غیرتماسی مادون قرمز صنعتی (Infrared Pyrometer)
بازه اندازهگیری دما
0 تا 1000 درجه سانتیگراد
طیف اندازهگیری
8 تا 14 میکرومتر
نسبت فاصله به نقطه (D:S)
20:1
زمان پاسخ
حدود 240 میلیثانیه
خروجی
4 تا 20 میلیآمپر خطی
ولتاژ تغذیه
5 تا 30 ولت DC، معمولاً 24VDC
نوع نصب
نصب ثابت با رزوه صنعتی
کاربرد اصلی
پایش دمای سطوح و فرآیندهای صنعتی
مشخصات فنی ترمومتر غیرتماسی اولئو مدل CS20L-1000
| نوع دستگاه |
ترمومتر غیرتماسی مادون قرمز صنعتی (Infrared Pyrometer) |
|---|
| مدل |
CS20L-1000 |
|---|
| بازه اندازهگیری دما |
0 تا 1000 درجه سانتیگراد |
|---|
| طیف اندازهگیری |
8 تا 14 میکرومتر |
|---|
| نسبت فاصله به نقطه (D:S) |
20:1 |
|---|
| زمان پاسخ |
حدود 240 میلیثانیه |
|---|
| خروجی |
4 تا 20 میلیآمپر خطی |
|---|
| ولتاژ تغذیه |
5 تا 30 ولت DC، معمولاً 24VDC |
|---|
| درجه حفاظت |
IP65 |
|---|
| جنس بدنه |
استیل ضدزنگ |
|---|
| نوع نصب |
نصب ثابت با رزوه صنعتی |
|---|
| کاربرد اصلی |
پایش دمای سطوح و فرآیندهای صنعتی |
|---|
