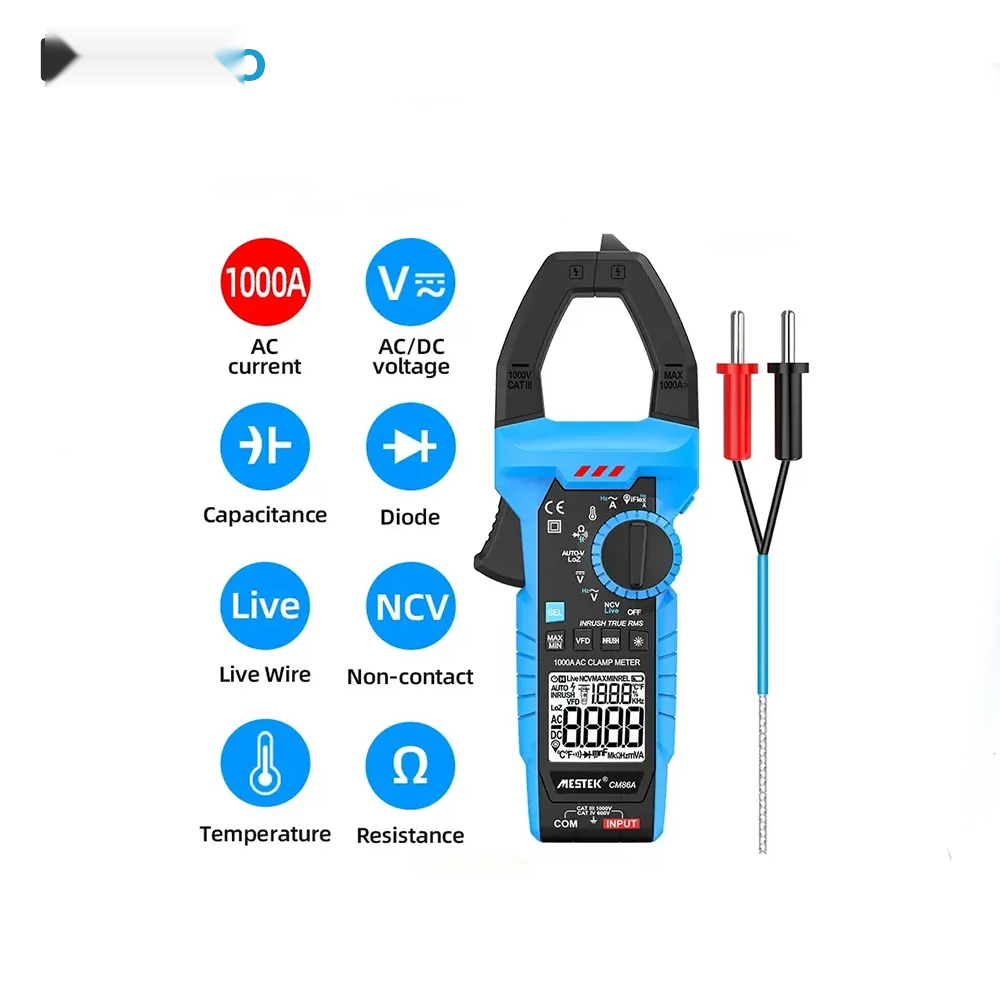

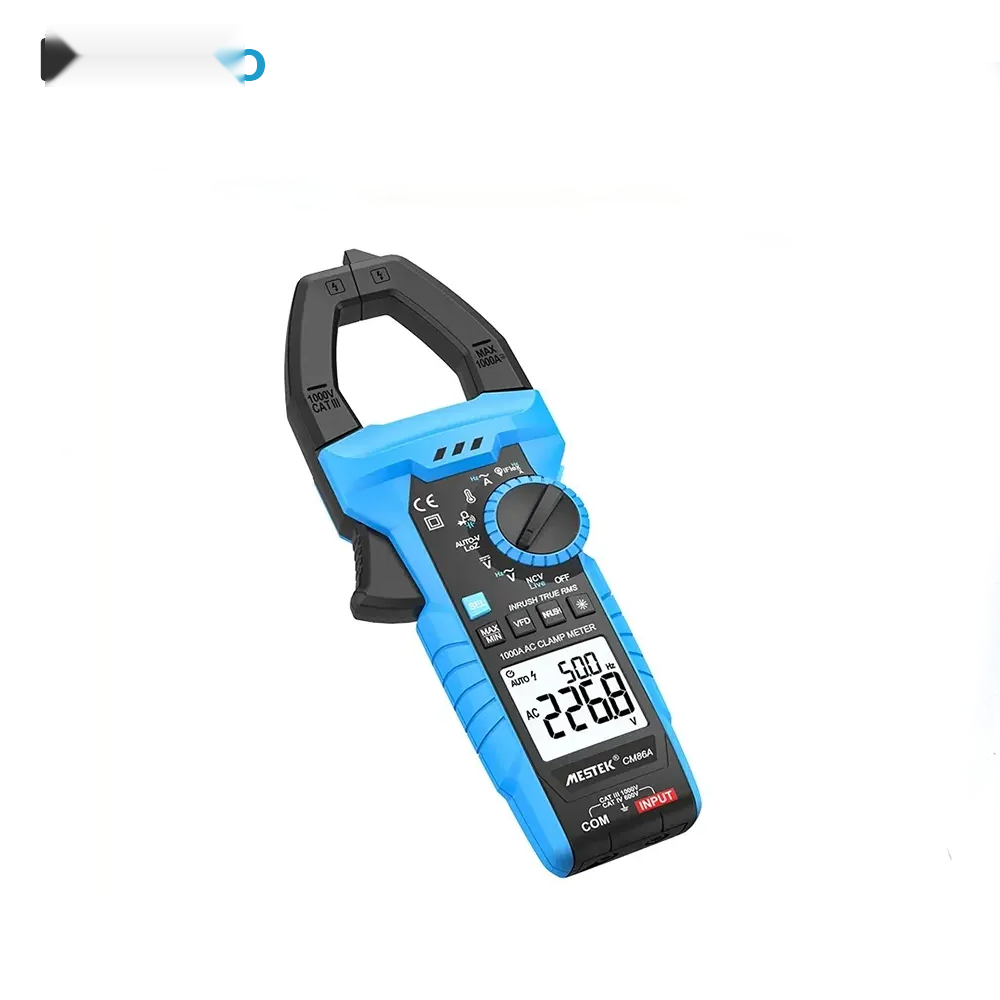

معرفی و بررسی مولتی متر کلمپی مستک MESTEK CM86A
مولتی متر کلمپی مستک MESTEK CM86A یک کلمپ متر دیجیتال چندمنظوره برای اندازهگیری جریان، ولتاژ و مجموعهای از پارامترهای الکتریکی و الکترونیکی است. این دستگاه با بهرهگیری از فناوری True RMS، قابلیت اندازهگیری جریان AC و DC تا 1000 آمپر، اندازهگیری ولتاژ AC و DC، مقاومت، ظرفیت خازنی، دما و همچنین امکاناتی مانند تشخیص ولتاژ بدون تماس (NCV)، اندازهگیری جریان هجومی (Inrush) و حالت VFD، گزینهای کاربردی برای تکنسینهای برق، تعمیرکاران، مهندسان و متخصصان نگهداری و تعمیرات محسوب میشود.
یکی از مهمترین مزیتهای کلمپ متر MESTEK CM86A امکان اندازهگیری جریان بدون نیاز به قطع مدار است. فک کلمپ دستگاه تا قطر 42 میلیمتر باز میشود و کاربر میتواند یک هادی را داخل فک قرار داده و جریان عبوری را اندازهگیری کند. این روش برای بررسی تابلوهای برق، تجهیزات صنعتی، موتورهای الکتریکی، مدارهای قدرت و عیبیابی سیستمهای الکتریکی بسیار کاربردی است.
وجود قابلیت True RMS باعث میشود CM86A برای اندازهگیری سیگنالهای AC با شکل موج غیرسینوسی، نسبت به کلمپمترهای میانگینخوان انتخاب مناسبتری باشد. همچنین قابلیت VFD برای کاربردهای مرتبط با درایوهای فرکانس متغیر در نظر گرفته شده است. بر اساس مشخصات سازنده، این مدل دارای نمایشگر دیجیتال با قابلیت نگهداشتن داده، نور پسزمینه، چراغ قوه و خاموشی خودکار نیز هست. :contentReference[oaicite:1]{index=1}
ویژگیهای کلیدی مولتی متر کلمپی MESTEK CM86A
- اندازهگیری جریان AC و DC تا 1000A
- مجهز به فناوری True RMS برای اندازهگیری دقیقتر کمیتهای AC
- اندازهگیری ولتاژ DC تا 1000V
- اندازهگیری ولتاژ AC تا 750V
- اندازهگیری مقاومت تا 60MΩ
- اندازهگیری ظرفیت خازنی از 600nF تا 60mF
- اندازهگیری دما با پراب K-Type از 20- تا 1000 درجه سانتیگراد
- دارای قابلیت تشخیص ولتاژ غیرتماسی NCV
- دارای قابلیت اندازهگیری جریان هجومی Inrush تا 1000A
- مجهز به حالت VFD برای کاربردهای مرتبط با درایو فرکانس متغیر
- دارای تست پیوستگی با بیزر
- دارای تست دیود
- دارای قابلیت Data Hold برای ثابت نگهداشتن مقدار نمایش دادهشده
- دارای نور پسزمینه نمایشگر و چراغ قوه
- مجهز به خاموشی خودکار برای کاهش مصرف باتری
- دهانه فک 42 میلیمتر برای دسترسی به هادیهای نسبتاً ضخیم
- قابلیت استفاده از کلمپ انعطافپذیر iFlex بهصورت آپشنال تا 3000A
- دارای رده ایمنی CAT III 1000V
اندازهگیری جریان با کلمپ متر MESTEK CM86A
مهمترین کاربرد مولتی متر کلمپی MESTEK CM86A اندازهگیری جریان بدون نیاز به اتصال مستقیم دستگاه به مدار جریان است. برای این کار کافی است فک کلمپ روی یک هادی قرار گیرد. هنگام اندازهگیری جریان، باید تنها یک هادی داخل فک قرار داشته باشد؛ قرار دادن همزمان سیم رفت و برگشت در داخل فک میتواند باعث خنثی شدن میدان مغناطیسی و نمایش مقدار نادرست شود.
این ویژگی باعث میشود CM86A برای بررسی جریان مصرفی تجهیزات، موتورهای الکتریکی، تابلوهای برق، خطوط تغذیه و عیبیابی سیستمهای صنعتی کاربرد زیادی داشته باشد. سازنده برای جریان AC و DC محدودههای 60A، 600A و 1000A را اعلام کرده است. دقت اندازهگیری جریان AC و DC نیز طبق مشخصات رسمی برابر با ±(2.5%+10) عنوان شده است. :contentReference[oaicite:2]{index=2}
قابلیت True RMS در MESTEK CM86A
یکی از قابلیتهای مهم این مدل، True RMS است. در بسیاری از تجهیزات مدرن مانند درایوهای موتور، منابع تغذیه سوئیچینگ و تجهیزات دارای کنترل الکترونیکی، شکل موج جریان و ولتاژ ممکن است از حالت سینوسی ایدهآل فاصله داشته باشد. کلمپمترهای True RMS برای چنین کاربردهایی مناسبتر هستند، زیرا مقدار مؤثر سیگنال AC را با روش RMS اندازهگیری میکنند.
قابلیت اندازهگیری جریان هجومی Inrush
جریان هجومی یا Inrush Current جریانی است که برخی تجهیزات در لحظه روشن شدن برای مدت کوتاهی مصرف میکنند و ممکن است مقدار آن از جریان عادی کاری بیشتر باشد. MESTEK CM86A دارای حالت اندازهگیری جریان هجومی تا 1000A است و میتواند در بررسی رفتار راهاندازی موتور و برخی تجهیزات الکتریکی مورد استفاده قرار گیرد. دقت اعلامشده سازنده برای این حالت ±(10%+60) است. :contentReference[oaicite:3]{index=3}
حالت VFD برای اندازهگیری درایوهای فرکانس متغیر
CM86A به حالت VFD نیز مجهز شده است. این قابلیت برای تکنسینهایی که با سیستمهای دارای درایو فرکانس متغیر و تجهیزات کنترل موتور سروکار دارند، اهمیت ویژهای دارد و میتواند در فرآیند اندازهگیری و عیبیابی این تجهیزات مورد استفاده قرار گیرد. وجود VFD در کنار True RMS، این کلمپ متر را برای طیف گستردهتری از کاربردهای تعمیر و نگهداری برق صنعتی مناسب میکند. :contentReference[oaicite:4]{index=4}
اندازهگیری ولتاژ، مقاومت و ظرفیت خازنی
علاوه بر اندازهگیری جریان با فک کلمپی، کلمپ متر MESTEK CM86A با استفاده از پرابهای اندازهگیری میتواند ولتاژ AC و DC، مقاومت و ظرفیت خازنی را نیز اندازهگیری کند. محدوده ولتاژ DC این مدل از 600mV تا 1000V و محدوده ولتاژ AC از 6V تا 750V است. محدوده اندازهگیری مقاومت نیز از 600Ω تا 60MΩ و محدوده ظرفیت خازنی از 600nF تا 60mF اعلام شده است. :contentReference[oaicite:5]{index=5}
اندازهگیری دما با پراب K-Type
یکی دیگر از امکانات کاربردی CM86A، قابلیت اندازهگیری دما با ترموکوپل K-Type است. این دستگاه طبق مشخصات رسمی، دما را در محدوده 20- تا 1000+ درجه سانتیگراد اندازهگیری میکند. این قابلیت میتواند برای بررسی دمای برخی تجهیزات، قطعات و فرآیندهای صنعتی مورد استفاده قرار گیرد. دقت اعلامشده در این بخش ±(2.0%+2) است. :contentReference[oaicite:6]{index=6}
تشخیص ولتاژ بدون تماس NCV
قابلیت NCV یا Non-Contact Voltage Detection به کاربر اجازه میدهد وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی بررسی کند. این قابلیت برای شناسایی اولیه سیم یا مدار برقدار مفید است؛ با این حال NCV جایگزین اندازهگیری دقیق ولتاژ نیست و برای کار ایمن روی مدار، باید از روش اندازهگیری مناسب و تجهیزات حفاظت فردی استفاده شود. :contentReference[oaicite:7]{index=7}
طراحی و امکانات کاربردی کلمپ متر مستک CM86A
MESTEK CM86A دارای نمایشگر دیجیتال با قابلیت Backlight است که خواندن مقادیر را در محیطهای کمنور آسانتر میکند. قابلیت Data Hold نیز برای ثابت نگه داشتن مقدار نمایش دادهشده روی صفحه کاربرد دارد. وجود چراغ قوه، خاموشی خودکار و نشانگر کاهش باتری از دیگر امکانات این دستگاه هستند. ابعاد اعلامشده برای این مدل 250 × 85 × 45 میلیمتر و وزن آن حدود 620 گرم است. :contentReference[oaicite:8]{index=8}
کاربردهای مولتی متر کلمپی MESTEK CM86A
- عیبیابی و تعمیر تجهیزات برق صنعتی
- اندازهگیری جریان موتورهای الکتریکی
- بررسی جریان مصرفی تجهیزات و ماشینآلات
- اندازهگیری ولتاژ در تابلوهای برق و مدارهای الکتریکی
- بررسی جریان راهاندازی و Inrush تجهیزات
- تعمیر و نگهداری سیستمهای دارای VFD
- اندازهگیری مقاومت و تست پیوستگی مدار
- اندازهگیری ظرفیت خازنها
- اندازهگیری دمای تجهیزات با پراب K-Type
- کاربردهای تعمیراتی، کارگاهی و صنعتی
مشخصات فنی مولتی متر کلمپی MESTEK CM86A
نوع دستگاه
مولتی متر کلمپی دیجیتال
تعداد شمارش نمایشگر
6000 Count
جریان DC
60A / 600A / 1000A ±(2.5%+10)
جریان AC
60A / 600A / 1000A ±(2.5%+10)
جریان هجومی
1000A ±(10%+60)
کلمپ انعطافپذیر iFlex
تا 3000A بهصورت آپشنال
ولتاژ DC
600mV / 6V / 60V / 600V / 1000V ±(0.8%+3)
ولتاژ AC
6V / 60V / 600V / 750V ±(1.0%+5)
مقاومت
600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ ±(2.0%+5)
ظرفیت خازنی
600nF / 6μF / 60μF / 600μF / 6mF / 60mF ±(5.0%+10)
دما
20- تا 1000+ °C ±(2.0%+2)
تست پیوستگی
دارد، Buzzer کمتر از 30Ω
باتری
2 عدد باتری AAA با ولتاژ 1.5V
رده ایمنی
EN61010-2-032، CAT III 1000V
مقایسه MESTEK CM86A با مولتی متر معمولی
تفاوت اصلی مولتی متر کلمپی MESTEK CM86A با یک مولتی متر دیجیتال معمولی در نحوه اندازهگیری جریان است. در یک کلمپمتر، برای اندازهگیری جریان لازم نیست مدار برای قرار دادن آمپرمتر بهصورت سری قطع شود؛ در عوض جریان از طریق فک کلمپی اندازهگیری میشود. به همین دلیل استفاده از کلمپمتر در تعمیر و نگهداری تجهیزات قدرت و صنعتی میتواند سریعتر و کاربردیتر باشد.
سوالات متداول درباره MESTEK CM86A
مولتی متر کلمپی MESTEK CM86A تا چند آمپر را اندازهگیری میکند؟
جریان AC و DC با فک اصلی دستگاه تا 1000 آمپر اندازهگیری میشود. همچنین کلمپ انعطافپذیر iFlex برای این مدل بهصورت آپشنال تا 3000 آمپر معرفی شده است. :contentReference[oaicite:9]{index=9}
آیا MESTEK CM86A جریان DC را اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری جریان DC در رنجهای 60، 600 و 1000 آمپر را دارد. :contentReference[oaicite:10]{index=10}
آیا MESTEK CM86A قابلیت True RMS دارد؟
بله، CM86A مجهز به True RMS است و این قابلیت برای اندازهگیری کمیتهای AC در مدارهایی با شکل موج پیچیدهتر اهمیت دارد. :contentReference[oaicite:11]{index=11}
دهانه فک کلمپ متر CM86A چقدر است؟
دهانه فک اصلی دستگاه 42 میلیمتر است. :contentReference[oaicite:12]{index=12}
آیا CM86A برای اندازهگیری ولتاژ نیز استفاده میشود؟
بله. این دستگاه علاوه بر اندازهگیری جریان با فک کلمپی، امکان اندازهگیری ولتاژ AC و DC را نیز از طریق پراب دارد. محدوده ولتاژ DC تا 1000V و ولتاژ AC تا 750V است. :contentReference[oaicite:13]{index=13}
قابلیت NCV در MESTEK CM86A چه کاربردی دارد؟
NCV امکان تشخیص اولیه وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم میکند. این قابلیت برای بررسی سریع سیمها و مدارها مفید است، اما نباید بهعنوان تنها روش تأیید بیبرقی مدار استفاده شود. :contentReference[oaicite:14]{index=14}
آیا این مدل قابلیت اندازهگیری دما دارد؟
بله. CM86A از پراب K-Type پشتیبانی میکند و طبق مشخصات سازنده، محدوده اندازهگیری دما از 20- تا 1000+ درجه سانتیگراد است. :contentReference[oaicite:15]{index=15}
آیا MESTEK CM86A برای برق صنعتی مناسب است؟
با توجه به قابلیت اندازهگیری جریان تا 1000A، True RMS، اندازهگیری جریان هجومی، حالت VFD، دهانه فک 42 میلیمتری و رده ایمنی CAT III 1000V، این مدل برای طیف متنوعی از کاربردهای تعمیر، نگهداری و عیبیابی سیستمهای الکتریکی و صنعتی طراحی شده است. انتخاب نهایی دستگاه باید بر اساس نوع مدار، سطح ولتاژ و الزامات ایمنی محل کار انجام شود. :contentReference[oaicite:16]{index=16}
جمعبندی و خرید مولتی متر کلمپی MESTEK CM86A
مولتی متر کلمپی مستک MESTEK CM86A را میتوان یک ابزار اندازهگیری چندمنظوره برای تکنسینهای برق و تعمیرکاران تجهیزات صنعتی دانست. اندازهگیری جریان AC و DC تا 1000 آمپر، فناوری True RMS، اندازهگیری جریان هجومی، حالت VFD، تشخیص NCV، اندازهگیری مقاومت و ظرفیت خازنی، تست دیود و پیوستگی، اندازهگیری دما و امکان استفاده از iFlex اختیاری تا 3000 آمپر، مجموعهای از قابلیتهای این مدل را تشکیل میدهند.
اگر به دنبال خرید کلمپ متر MESTEK CM86A برای اندازهگیری جریان، ولتاژ و عیبیابی تجهیزات الکتریکی و صنعتی هستید، این مدل به دلیل برخورداری از امکانات متعدد و رده ایمنی CAT III 1000V میتواند گزینهای کاربردی برای جعبه ابزار تکنسینهای برق باشد. کاربران برای دریافت اطلاعات بیشتر درباره موجودی، قیمت و مشاوره تخصصی میتوانند با کارشناسان فروش کالیبکس در ارتباط باشند.
