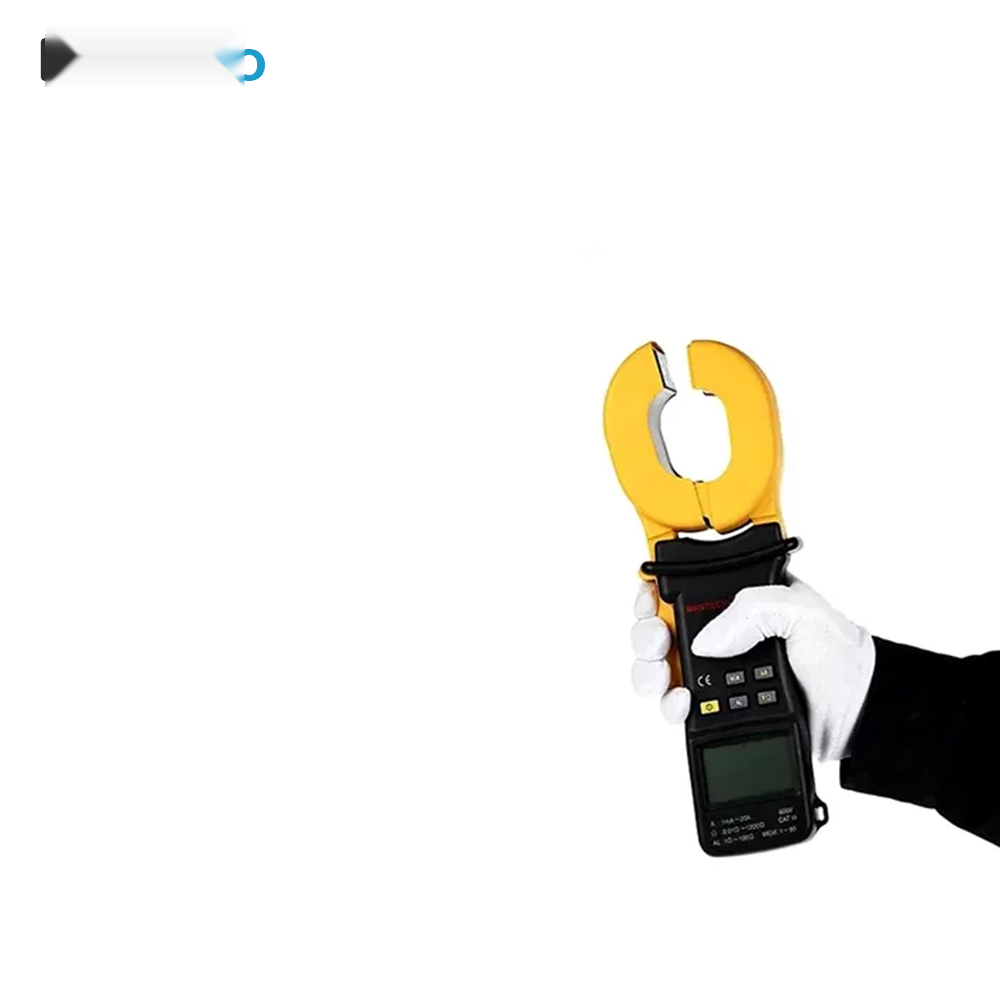

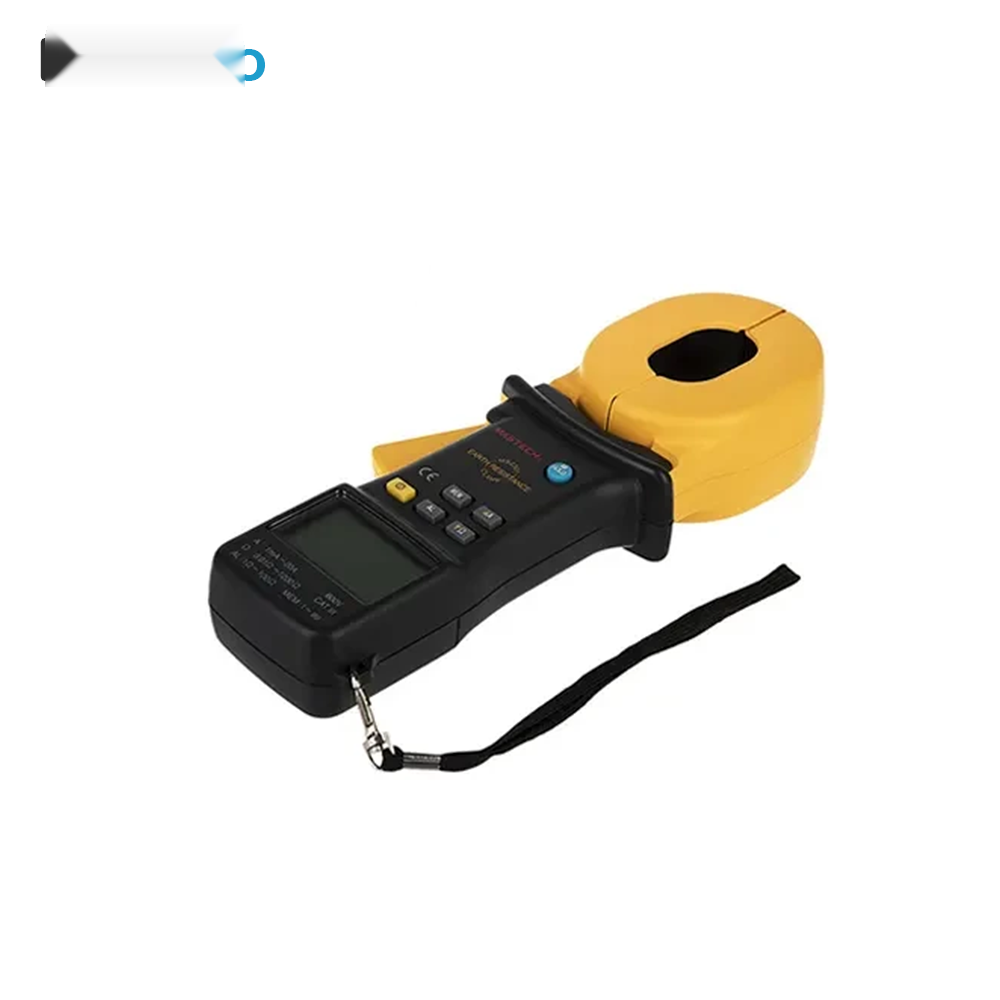

معرفی ارت سنج کلمپی مستک مدل MASTECH MS2301
ارت سنج کلمپی مستک مدل MASTECH MS2301 یک دستگاه تخصصی برای اندازهگیری مقاومت سیستم زمین و جریان موجود در مسیر ارت است که با طراحی کلمپی، امکان انجام اندازهگیری را بدون نیاز به قطع مدار یا نصب الکترودهای کمکی فراهم میکند. این ویژگی باعث میشود MS2301 برای بررسی و نگهداری سیستمهای ارتینگ در ساختمانها، تأسیسات صنعتی، تابلوهای برق، تجهیزات الکتریکی و زیرساختهای توزیع برق گزینهای کاربردی باشد.
در روش اندازهگیری کلمپی، فک دستگاه دور هادی یا مسیر ارت قرار میگیرد و دستگاه با استفاده از حلقه اندازهگیری، مقدار مقاومت حلقه زمین را محاسبه میکند. بنابراین در بسیاری از کاربردهای عملی، نیازی به خاموش کردن سیستم، جدا کردن سیم ارت یا استفاده از میلههای کمکی نیست. این روش بهخصوص برای سیستمهای ارت چندگانه که امکان قطع کردن هادی زمین وجود ندارد، سرعت و سهولت بیشتری ایجاد میکند. مستندات فنی MASTECH نیز MS2301 را برای اندازهگیری سریع و ایمن مقاومت زمین با قرار دادن کلمپ روی خط زمین معرفی میکنند. :contentReference[oaicite:0]{index=0}
MASTECH MS2301 علاوه بر مقاومت زمین، قابلیت اندازهگیری جریان AC را نیز دارد و محدوده اندازهگیری جریان آن تا 20 آمپر میرسد. این قابلیت به تکنسین اجازه میدهد در کنار بررسی وضعیت سیستم ارت، جریان موجود در مسیر را نیز ارزیابی کند. بازشدن فک کلمپ تا 45 × 32 میلیمتر، نمایشگر 9999 شمارشی، انتخاب رنج خودکار و دستی، DATA HOLD و حافظه ثبت 99 گروه داده از دیگر امکانات مهم این مدل هستند. :contentReference[oaicite:1]{index=1}
ارت سنج کلمپی چیست و چه کاربردی دارد؟
ارت سنج کلمپی یا Clamp Earth Resistance Tester ابزاری است که برای بررسی مقاومت الکتریکی مسیر زمین بدون استفاده از روش سنتی الکترودهای کمکی به کار میرود. در روش کلمپی، دستگاه روی هادی سیستم زمین قرار گرفته و مقدار مقاومت حلقه را اندازهگیری میکند. این روش برای شبکههایی که چند مسیر زمین به یکدیگر متصل هستند بسیار مناسب است، زیرا قطع کردن مسیر ارت برای انجام تست معمولاً ضروری نیست.
از ارت سنج کلمپی MS2301 میتوان در بازرسی دورهای چاههای ارت، سیستمهای اتصال زمین، تابلوهای برق، تجهیزات صنعتی، ساختمانها و تأسیسات الکتریکی استفاده کرد. همچنین قابلیت اندازهگیری جریان AC، کاربرد این دستگاه را برای بررسی شرایط کاری هادیها و تشخیص جریانهای ناخواسته در مسیرهای مورد آزمایش افزایش میدهد.
ویژگیهای ارت سنج کلمپی MASTECH MS2301
- اندازهگیری مقاومت زمین از 0.01 تا 1200 اهم
- اندازهگیری جریان AC از 100 میلیآمپر تا 20 آمپر
- اندازهگیری مقاومت زمین بدون نیاز به الکترود کمکی در روش کلمپی
- فک کلمپ با ابعاد 45 × 32 میلیمتر
- نمایشگر دیجیتال با ظرفیت نمایش 9999 شمارش
- انتخاب رنج به صورت خودکار و دستی
- ثبت و بازیابی 99 گروه داده اندازهگیری
- قابلیت DATA HOLD برای ثابت نگه داشتن مقدار روی نمایشگر
- تنظیم آستانه هشدار مقاومت در محدوده 1 تا 100 اهم
- هشدار صوتی و نمایش وضعیت فعال بودن بیزر
- نمایش وضعیت باتری و هشدار کاهش شارژ
- خاموشی خودکار برای کاهش مصرف باتری
- طراحی قابل حمل مناسب استفادههای میدانی و تعمیراتی
دقت اندازهگیری مقاومت زمین در MS2301
محدوده مقاومت زمین در این دستگاه از 0.01 تا 1200 اهم است، اما دقت و تفکیکپذیری در تمام این محدوده یکسان نیست. بر اساس مشخصات منتشرشده برای MS2301، در محدودههای پایین مقاومت، دستگاه وضوح بالاتری ارائه میدهد و با افزایش مقدار مقاومت، وضوح و دقت نیز تغییر میکند. برای نمونه، در محدوده 0.01 تا 0.999 اهم وضوح اندازهگیری 0.001 اهم و دقت اعلامشده ±(1.5% + 0.01Ω) است؛ در محدودههای بالاتر نیز مشخصات دقت متناسب با رنج تغییر میکند. :contentReference[oaicite:2]{index=2}
اندازهگیری جریان با ارت سنج کلمپی MS2301
یکی از مزیتهای مهم ارت سنج کلمپی مستک MS2301 امکان اندازهگیری جریان AC در کنار اندازهگیری مقاومت زمین است. این دستگاه جریان را در رنجهای مختلف از 100 میلیآمپر تا 20 آمپر اندازهگیری میکند و تفکیکپذیری آن بسته به محدوده اندازهگیری تغییر میکند. طبق مشخصات فنی منتشرشده، دقت جریان در رنجهای مختلف به صورت تقریبی ±(2.5% + مقدار خطای افزودهشده متناسب با رنج) اعلام شده است. :contentReference[oaicite:3]{index=3}
حافظه و قابلیت ثبت اطلاعات
MS2301 دارای حافظه داخلی برای ثبت و بازیابی حداکثر 99 گروه اندازهگیری است. این قابلیت برای تکنسینهایی که در زمان بازرسی چند نقطه را بررسی میکنند اهمیت زیادی دارد، زیرا میتوان نتایج را ذخیره کرده و بعداً برای مقایسه یا ثبت گزارش به آنها مراجعه کرد. قابلیت DATA HOLD نیز امکان ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر را فراهم میکند. :contentReference[oaicite:4]{index=4}
کاربردهای ارت تستر کلمپی MASTECH MS2301
- کنترل و بازرسی سیستمهای ارت ساختمانها
- تست سیستم زمین در کارخانهها و محیطهای صنعتی
- بررسی مسیرهای ارت در تابلوهای برق و تجهیزات الکتریکی
- بازرسی دورهای سیستمهای اتصال زمین
- بررسی مقاومت حلقه زمین در سیستمهای چندمسیره
- اندازهگیری جریان AC در مسیرهای مورد بررسی
- تعمیر و نگهداری تجهیزات و تأسیسات الکتریکی
- بازرسی و عیبیابی اولیه سیستمهای ارتینگ
مزایای استفاده از ارت سنج کلمپی MS2301
مهمترین مزیت MS2301 نسبت به ارتمترهای متداول، سهولت انجام تست در محل است. در بسیاری از سیستمهای ارتینگ، استفاده از روشهای سنتی نیازمند اتصال سیمهای تست و نصب الکترودهای کمکی در فاصله مشخص است؛ اما روش کلمپی امکان بررسی مقاومت حلقه زمین را با سرعت بیشتری فراهم میکند. در نتیجه، این دستگاه برای سرویس و نگهداری دورهای سیستمهای ارتینگ که قطع مدار یا باز کردن اتصالات آنها دشوار است، کاربرد قابل توجهی دارد. منابع فنی MASTECH نیز اندازهگیری با کلمپ و عدم نیاز به لیدهای کمکی را از ویژگیهای اصلی MS2301 معرفی کردهاند. :contentReference[oaicite:5]{index=5}
نحوه استفاده کلی از ارت سنج کلمپی MS2301
- پیش از اندازهگیری، سالم بودن دستگاه، فک کلمپ و شرایط هادی مورد آزمایش را بررسی کنید.
- دستگاه را روشن کرده و عملکرد فک کلمپ را بررسی کنید.
- فک دستگاه را به صورت صحیح دور هادی یا مسیر ارت مورد نظر قرار دهید و از بسته شدن کامل فک اطمینان حاصل کنید.
- حالت اندازهگیری مقاومت زمین یا جریان مورد نظر را انتخاب کنید.
- مقدار نمایش دادهشده را بررسی کرده و در صورت نیاز با استفاده از DATA HOLD آن را ثابت کنید.
- در صورت نیاز، مقدار اندازهگیری را در حافظه دستگاه ثبت کنید.
نکته ایمنی: اندازهگیری سیستمهای الکتریکی باید توسط فرد متخصص و مطابق محدودههای مجاز دستگاه انجام شود. قبل از استفاده، دستورالعمل سازنده، رده ایمنی دستگاه و شرایط مدار را بررسی کنید. راهنمای MS2301 نیز بر رعایت محدودههای مجاز، بررسی صحیح بستهشدن فک و توجه ویژه به خطرات سیستمهای الکتریکی و زمین تأکید دارد. :contentReference[oaicite:6]{index=6}
مشخصات فنی ارت سنج کلمپی مستک MS2301
نوع دستگاه
ارت سنج کلمپی / Earth Resistance Clamp Meter
محدوده مقاومت زمین
0.01Ω تا 1200Ω
وضوح مقاومت
حداکثر 0.001Ω در رنج پایین
محدوده جریان AC
100mA تا 20A
وضوح جریان
0.1mA تا 0.03A، متناسب با رنج
دهانه فک
45 × 32 میلیمتر
رنج اندازهگیری
خودکار و دستی
حافظه
ثبت و بازیابی 99 گروه داده

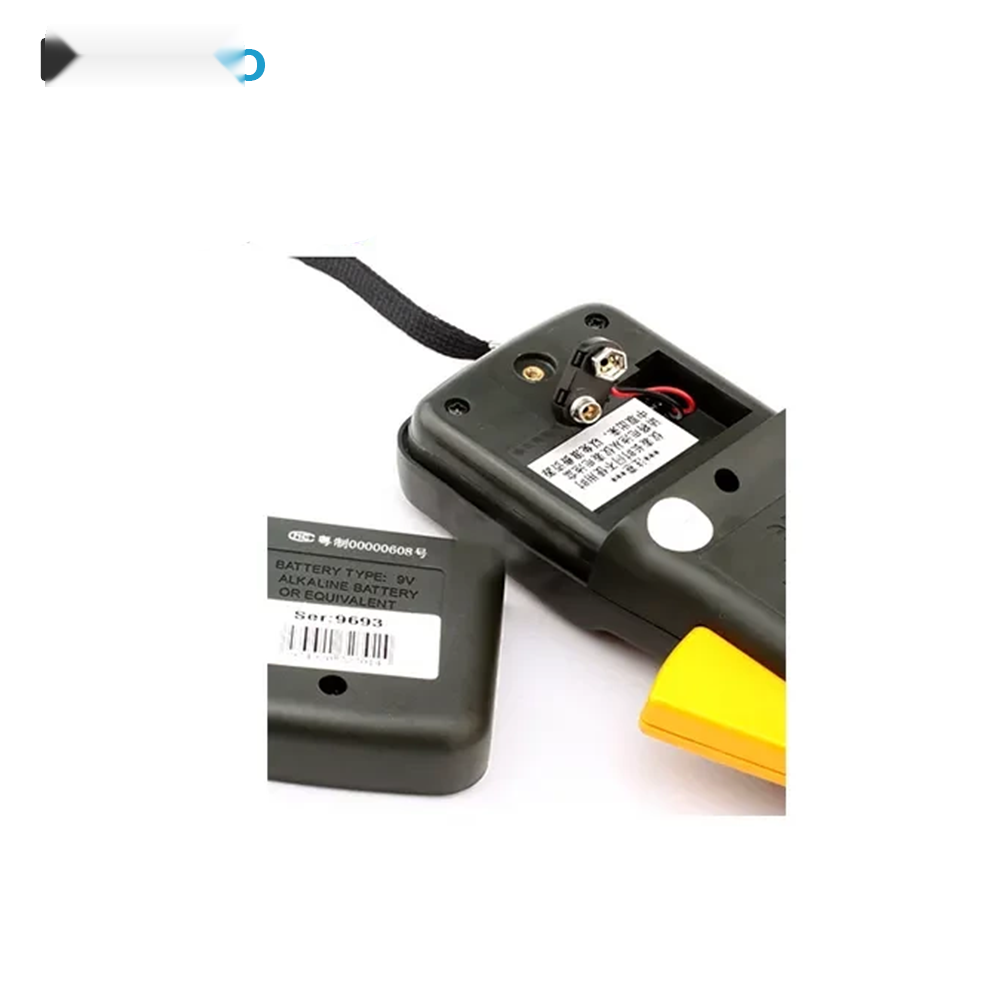

منبع تغذیه
1 عدد باتری آلکالاین 9V
ابعاد
276 × 104 × 54 میلیمتر
دمای عملکرد
10- تا 50+ درجه سانتیگراد
رطوبت عملکرد
کمتر از 85% RH، بدون میعان
استانداردها و گواهیها
CE / ETL / RoHS
جدول مشخصات فنی ارت سنج کلمپی MS2301
| مدل |
MASTECH MS2301 |
|---|
| نوع دستگاه |
ارت سنج کلمپی |
|---|
| مقاومت زمین |
0.01Ω تا 1200Ω |
|---|
| جریان AC |
100mA تا 20A |
|---|
| دهانه فک |
45 × 32 میلیمتر |
|---|
| نمایشگر |
9999 Counts |
|---|
| حافظه |
99 گروه داده |
|---|
| انتخاب رنج |
خودکار و دستی |
|---|
| آستانه هشدار |
1 تا 100Ω |
|---|
| DATA HOLD |
دارد |
|---|
| منبع تغذیه |
1 × باتری آلکالاین 9V |
|---|
| ابعاد |
276 × 104 × 54 میلیمتر |
|---|
| وزن |
1050 گرم |
|---|
| دمای عملکرد |
10- تا 50+ درجه سانتیگراد |
|---|
| رده ایمنی |
CAT III 150V |
|---|
| گواهیها |
CE / ETL / RoHS |
|---|
لوازم جانبی ارت سنج کلمپی MASTECH MS2301
- حلقههای کالیبراسیون مقاومت 1، 5 و 10 اهم
- کیف حمل
- باتری
- دفترچه راهنما
وجود حلقههای کالیبراسیون 1، 5 و 10 اهم و کیف حمل در فهرست تجهیزات همراه MS2301 در منابع فنی سازنده ذکر شده است. :contentReference[oaicite:7]{index=7}
تفاوت ارت سنج کلمپی با ارت تستر سه سیمه
ارت تسترهای سه سیمه یا چهار سیمه برای اندازهگیری مقاومت الکترود زمین از الکترودهای کمکی و سیمهای تست استفاده میکنند و در پروژههای طراحی و ارزیابی دقیق سیستم زمین بسیار کاربردی هستند. در مقابل، ارت سنج کلمپی MS2301 برای اندازهگیری مقاومت حلقه زمین با استفاده از فک کلمپی طراحی شده است و مزیت اصلی آن سرعت بالاتر و عدم نیاز به الکترودهای کمکی در روش اندازهگیری کلمپی است. بنابراین انتخاب بین این دو نوع دستگاه به ساختار سیستم ارت، نوع تست و هدف اندازهگیری بستگی دارد.
سوالات متداول درباره ارت سنج کلمپی MASTECH MS2301
ارت سنج کلمپی MS2301 چه چیزی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت زمین در محدوده 0.01 تا 1200 اهم و همچنین اندازهگیری جریان AC تا 20 آمپر طراحی شده است. :contentReference[oaicite:8]{index=8}
آیا برای استفاده از MS2301 به میله ارت کمکی نیاز است؟
در روش اندازهگیری کلمپی دستگاه، نیازی به الکترودهای کمکی و سیمهای تست اضافی نیست و اندازهگیری با قرار دادن فک دستگاه روی هادی زمین انجام میشود. :contentReference[oaicite:9]{index=9}
حداکثر مقاومت قابل اندازهگیری توسط MS2301 چقدر است؟
حداکثر محدوده اعلامشده برای اندازهگیری مقاومت زمین 1200 اهم است. البته دقت و تفکیکپذیری در رنجهای مختلف یکسان نیست و در مقاومتهای بالا کاهش مییابد. :contentReference[oaicite:10]{index=10}
حداکثر جریان قابل اندازهگیری با MS2301 چقدر است؟
این دستگاه جریان AC را از 100 میلیآمپر تا 20 آمپر اندازهگیری میکند. :contentReference[oaicite:11]{index=11}
فک ارت سنج MS2301 چه اندازهای دارد؟
دهانه فک دستگاه 45 × 32 میلیمتر است و برای قرارگیری روی هادیهای متناسب با این ابعاد طراحی شده است. :contentReference[oaicite:12]{index=12}
آیا MS2301 حافظه داخلی دارد؟
بله. دستگاه امکان ثبت و بازیابی 99 گروه داده را دارد و این قابلیت برای مستندسازی نتایج تستهای میدانی کاربردی است. :contentReference[oaicite:13]{index=13}
آیا MS2301 قابلیت هشدار دارد؟
بله. آستانه هشدار مقاومت قابل تنظیم بوده و در محدوده 1 تا 100 اهم قرار میگیرد. دستگاه در شرایط تعیینشده از هشدار صوتی استفاده میکند. :contentReference[oaicite:14]{index=14}
منبع تغذیه ارت سنج کلمپی MS2301 چیست؟
منبع تغذیه دستگاه یک عدد باتری آلکالاین 9 ولت است. :contentReference[oaicite:15]{index=15}
آیا MS2301 برای اندازهگیری چاه ارت مناسب است؟
بله، در صورتی که ساختار سیستم ارت و مسیر حلقه برای روش کلمپی مناسب باشد، MS2301 میتواند برای بررسی مقاومت سیستم زمین مورد استفاده قرار گیرد. با این حال، روش کلمپی با روش سهسیمه یا چهارسیمه یکسان نیست و نتیجه باید متناسب با روش اندازهگیری و ساختار سیستم تفسیر شود.
رده ایمنی MS2301 چیست؟
بر اساس کاتالوگ رسمی MASTECH، رده ایمنی این مدل CAT III 150V است و گواهیهای CE، ETL و RoHS برای آن اعلام شدهاند. :contentReference[oaicite:16]{index=16}
جمعبندی و راهنمای خرید ارت سنج کلمپی MS2301
ارت سنج کلمپی MASTECH MS2301 برای تکنسینهای برق، کارشناسان نگهداری و تعمیرات، پیمانکاران برق و متخصصان تست سیستمهای زمین، ابزاری کاربردی برای اندازهگیری مقاومت حلقه زمین و جریان AC است. محدوده مقاومت 0.01 تا 1200 اهم، اندازهگیری جریان تا 20 آمپر، فک 45 × 32 میلیمتر، حافظه 99 داده، هشدار قابل تنظیم، DATA HOLD و انتخاب رنج خودکار و دستی، این مدل را برای تستهای میدانی و بازرسیهای دورهای مناسب کرده است. مشخصات منتشرشده توسط MASTECH نیز این قابلیتها و طراحی دستگاه را تأیید میکند. :contentReference[oaicite:17]{index=17}
برای انتخاب دقیق ارت سنج، باید نوع سیستم زمین، روش مورد نیاز برای تست، محدوده مقاومت، جریان قابل اندازهگیری و الزامات ایمنی پروژه را در نظر گرفت. در صورت مناسب بودن روش کلمپی برای سیستم مورد نظر، MS2301 به دلیل سرعت کار و عدم نیاز به الکترودهای کمکی میتواند انتخاب مناسبی برای تستهای روتین و نگهداری باشد.
برای اطلاع از قیمت و شرایط خرید ارت سنج کلمپی MASTECH MS2301 و دریافت مشاوره تخصصی درباره انتخاب ارت تستر مناسب، با کارشناسان کالیبکس در ارتباط باشید.
