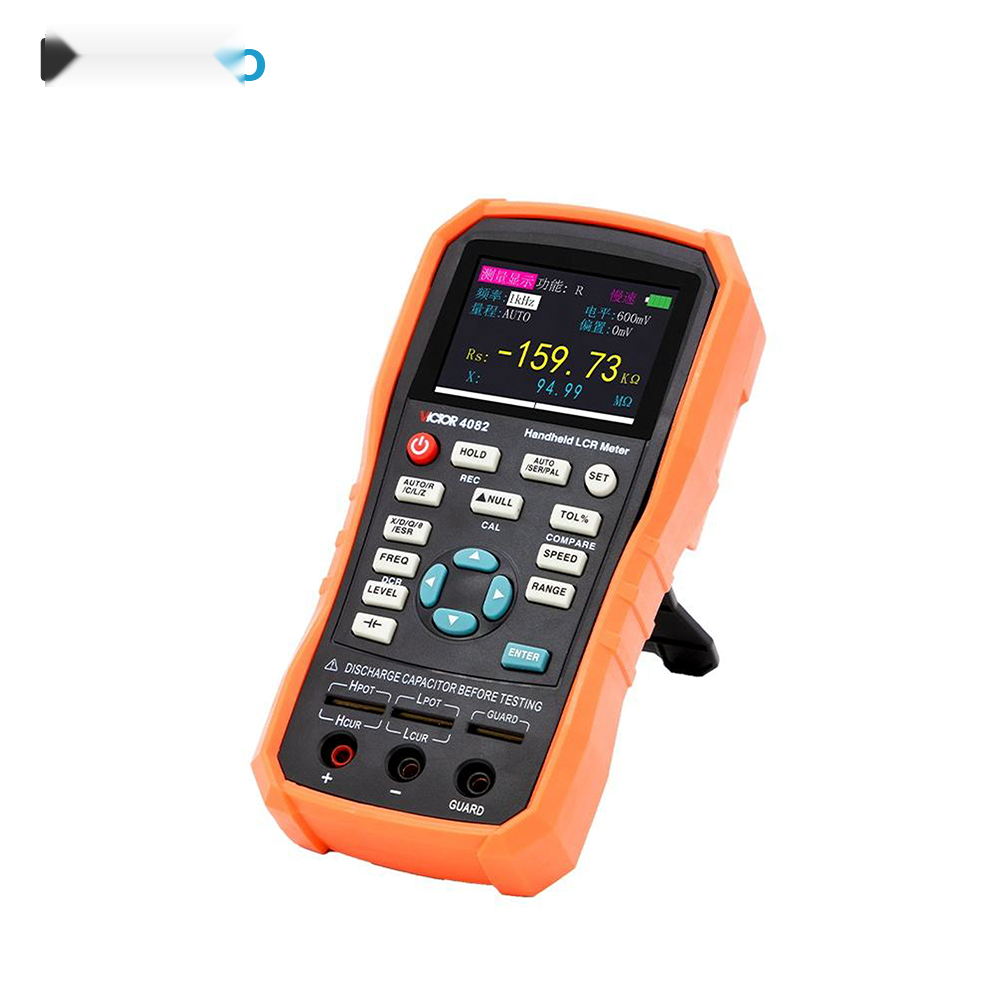

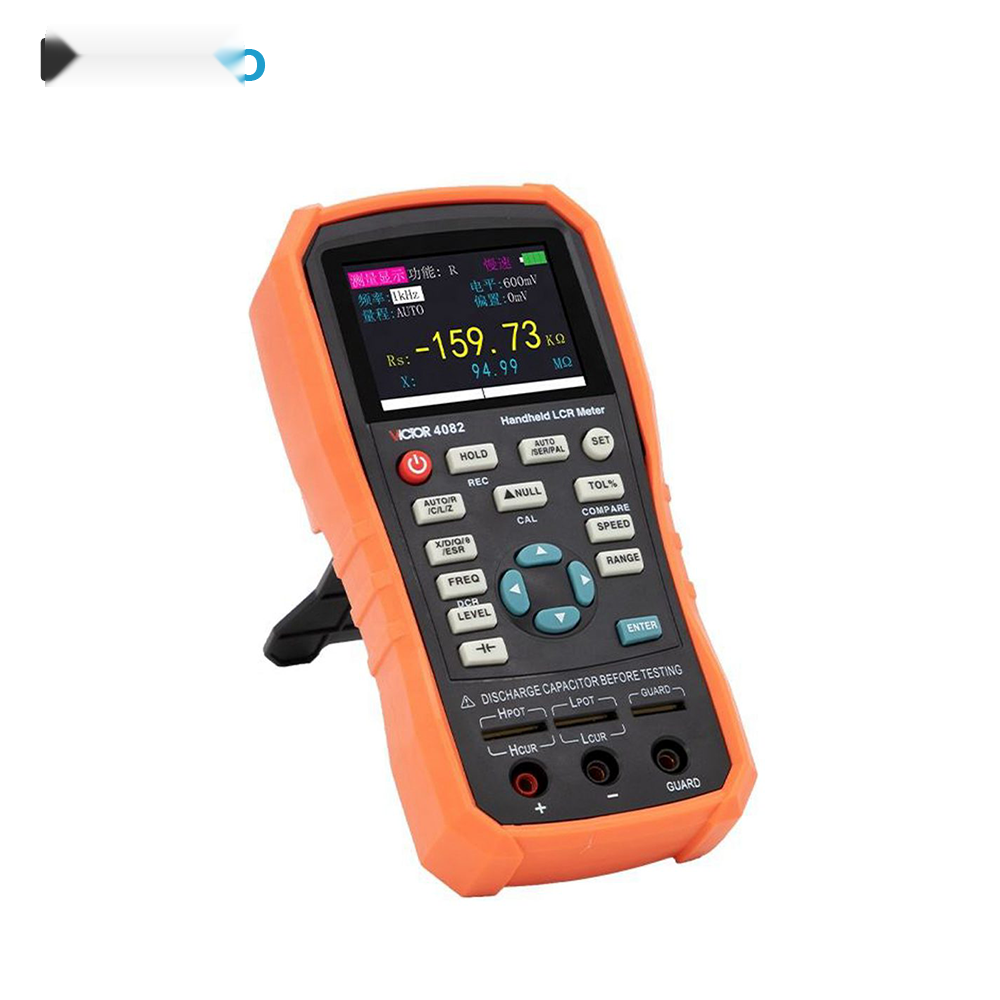

معرفی LCR متر ویکتور مدل VICTOR VC4082
LCR متر ویکتور VICTOR VC4082 یک دستگاه حرفهای برای اندازهگیری و بررسی پارامترهای الکتریکی قطعات الکترونیکی مانند سلف، خازن و مقاومت است. این LCR متر با برخورداری از قابلیت اتو رنج (Auto Range)، اندازهگیری پارامترهای L، C، R و همچنین پارامترهای تکمیلی مانند Q، D، ESR و DCR را برای کاربران فراهم میکند و گزینهای کاربردی برای آزمایشگاههای الکترونیک، تعمیرگاهها، خطوط تولید و کنترل کیفیت قطعات محسوب میشود.
یکی از مزیتهای مهم VC4082 امکان انجام اندازهگیری در حالتهای سری و موازی است. این قابلیت به کاربر اجازه میدهد رفتار واقعی قطعات را در شرایط مختلف بررسی کرده و نتایج اندازهگیری را متناسب با نوع قطعه و کاربرد موردنظر تحلیل کند. همچنین وجود پراب کلمپی کلوین امکان اتصال دقیقتر به قطعات و کاهش تأثیر مقاومت سیمها و اتصالات را فراهم میکند.
کاربرد LCR متر ویکتور VC4082
LCR متر VICTOR VC4082 برای تست و عیبیابی انواع قطعات الکترونیکی غیرفعال مورد استفاده قرار میگیرد. این دستگاه میتواند برای بررسی خازنها، سلفها، مقاومتها، مدارهای الکترونیکی و قطعات مورد استفاده در فرآیندهای تولید و تعمیرات به کار گرفته شود. امکان اندازهگیری پارامترهایی مانند ESR و DCR نیز آن را برای بررسی دقیقتر وضعیت قطعات مناسب میسازد.
- اندازهگیری ظرفیت خازن و پارامترهای مرتبط با آن
- اندازهگیری اندوکتانس انواع سلف
- اندازهگیری مقاومت و امپدانس
- اندازهگیری پارامترهای Q، D و θ
- اندازهگیری ESR و DCR
- تست قطعات در حالت سری و موازی
- مناسب برای کنترل کیفیت قطعات الکترونیکی
- مناسب برای تعمیرگاهها و آزمایشگاههای الکترونیک
ویژگیهای LCR متر ویکتور مدل VICTOR VC4082
- مجهز به قابلیت Auto Range برای انتخاب خودکار محدوده اندازهگیری
- اندازهگیری پارامترهای L، C، R، Z، X، D، Q، θ، ESR و DCR
- امکان انتخاب حالت اندازهگیری سری و موازی
- مجهز به پراب کلمپی کلوین برای اندازهگیری دقیقتر
- قابلیت کالیبراسیون Open/Short
- قابلیت تنظیم ولتاژ تست
- مجهز به رابط USB برای ارتباط با کامپیوتر
- نمایشگر رنگی TFT برای مشاهده آسان نتایج
- طراحی سبک و قابل حمل برای استفاده در محیطهای مختلف
دقت و عملکرد اندازهگیری در VICTOR VC4082
یکی از مهمترین مزایای این مدل، پوشش گسترده پارامترهای قابل اندازهگیری است. LCR متر VC4082 علاوه بر مقادیر اصلی L، C و R، امکان بررسی پارامترهای ثانویه مانند ضریب اتلاف D، ضریب کیفیت Q، زاویه فاز θ و مقاومت سری معادل ESR را نیز فراهم میکند. این ویژگیها باعث میشوند دستگاه برای تحلیل دقیقتر عملکرد قطعات الکترونیکی در فرآیند طراحی، تعمیر و کنترل کیفیت مناسب باشد.
قابلیت DCR نیز امکان بررسی مقاومت DC قطعات را فراهم میکند. همچنین انتخاب حالت سری یا موازی به کاربر کمک میکند مدل معادل مناسب قطعه را در فرآیند اندازهگیری انتخاب کرده و اطلاعات دقیقتری از رفتار قطعه به دست آورد.
فرکانس تست و ولتاژ اندازهگیری
VC4082 از محدوده فرکانس تست 100 هرتز تا 100 کیلوهرتز پشتیبانی میکند و امکان انتخاب شرایط تست متناسب با نوع قطعه را در اختیار کاربر قرار میدهد. همچنین ولتاژ تست قابل تنظیم دستگاه در محدوده اعلامشده، امکان بررسی قطعات در شرایط مختلف اندازهگیری را فراهم میکند.
نمایشگر و رابط کاربری LCR متر VC4082
این دستگاه به نمایشگر TFT LCD رنگی 2.8 اینچی مجهز شده است که نمایش مناسب اطلاعات اندازهگیری را امکانپذیر میکند. قابلیت اتو رنج نیز فرآیند تست را سادهتر کرده و کاربر را از انتخاب دستی محدوده مناسب در بسیاری از اندازهگیریها بینیاز میکند.
پراب کلوین در LCR متر VICTOR VC4082
استفاده از پراب کلمپی کلوین یکی از قابلیتهای کاربردی VC4082 است. در اندازهگیریهای دقیق قطعات با مقاومت یا امپدانس پایین، مقاومت سیمهای اتصال میتواند روی نتیجه تأثیر بگذارد. اتصال کلوین با کاهش اثر مقاومت مسیر اتصال، شرایط مناسبتری برای اندازهگیری دقیق فراهم میکند و برای تست قطعات در محیطهای آزمایشگاهی و کنترل کیفیت اهمیت ویژهای دارد.
اتصال LCR متر VC4082 به کامپیوتر
وجود رابط USB امکان ارتباط دستگاه با کامپیوتر را فراهم میکند. این قابلیت در کاربردهایی مانند ثبت و مدیریت دادههای اندازهگیری، بررسی نتایج و استفاده در فرآیندهای کنترل کیفیت میتواند کاربردی باشد.
قیمت LCR متر ویکتور مدل VICTOR VC4082
قیمت LCR متر ویکتور VC4082 با توجه به امکاناتی مانند اتو رنج، گستره پارامترهای قابل اندازهگیری، قابلیت تست سری و موازی، اندازهگیری ESR و DCR، پراب کلوین و رابط USB تعیین میشود. هنگام خرید LCR متر بهتر است علاوه بر قیمت، محدوده اندازهگیری، دقت، فرکانس تست، نوع پراب و قابلیتهای موردنیاز برای کاربرد خود را نیز در نظر بگیرید. برای انتخاب مدل مناسب و دریافت مشاوره پیش از خرید میتوانید از کارشناسان کالیبکس (Kalibex) راهنمایی بگیرید.
مشخصات فنی LCR متر ویکتور مدل VICTOR VC4082
| مشخصه | مشخصات |
|---|
| مدل |
VC4082 |
| نوع دستگاه |
LCR متر دیجیتال قابل حمل / رومیزی سبک |
| پارامترهای اندازهگیری |
L, C, R, Z, X, D, Q, θ, ESR, DCR |
| فرکانس تست |
100 Hz تا 100 kHz |
| محدوده مقاومت R |
0 Ω تا 20 MΩ |
| محدوده ظرفیت C |
0 pF تا 20 mF |
| محدوده اندوکتانس L |
0 µH تا 2000 H |
| دقت پایه |
حدود ±0.2% |
| سرعت اندازهگیری |
سریع / متوسط / آهسته |
| نمایشگر |
TFT LCD رنگی 2.8 اینچ با نمایش 5 رقمی |
| ولتاژ تست قابل تنظیم |
0.1 V تا 1.1 V |
| ولتاژ Bias داخلی |
0 mV تا 500 mV |
| اتو رنج |
دارد |
| حالت اندازهگیری |
سری و موازی |
| کالیبراسیون |
Open / Short |
| رابط ارتباطی |
USB |
| منبع تغذیه |
باتری لیتیومی 5 V، 2600 mAh |
| ابعاد |
حدود 190 × 90 × 50 mm |
| وزن |
حدود 423 گرم |
| پراب |
پراب کلوینی و پراب موزی |
| اقلام همراه |
دستگاه، پراب کلوینی، پراب موزی، کابل USB Type-C، آداپتور شارژ، صفحه کوتاهساز Short و دفترچه راهنما |
سوالات متداول درباره LCR متر VICTOR VC4082
آیا VICTOR VC4082 فقط برای اندازهگیری خازن استفاده میشود؟
خیر. این دستگاه یک LCR متر چندمنظوره است و برای اندازهگیری سلف، خازن و مقاومت و همچنین پارامترهایی مانند امپدانس، ESR، DCR، Q و D کاربرد دارد.
آیا LCR متر VC4082 دارای اتو رنج است؟
بله. قابلیت Auto Range انتخاب محدوده مناسب اندازهگیری را سادهتر میکند و برای کاربرانی که به دنبال سرعت و سهولت بیشتر در تست قطعات هستند کاربردی است.
آیا امکان اندازهگیری ESR با VC4082 وجود دارد؟
بله. طبق مشخصات ارائهشده، VC4082 امکان اندازهگیری ESR را در کنار سایر پارامترهای اصلی و ثانویه فراهم میکند.
آیا VC4082 قابلیت اندازهگیری DCR دارد؟
بله. حالت DCR برای اندازهگیری مقاومت DC در این مدل در نظر گرفته شده است.
پراب کلوین چه کاربردی در این LCR متر دارد؟
پراب کلوین برای اندازهگیری دقیقتر، بهخصوص در مقادیر پایین، استفاده میشود و اثر مقاومت مسیر اتصال را کاهش میدهد.
آیا VC4082 برای آزمایشگاه و کنترل کیفیت مناسب است؟
بله. تنوع پارامترهای قابل اندازهگیری، فرکانس تست گسترده، حالتهای سری و موازی، قابلیت کالیبراسیون و رابط USB باعث میشود این مدل برای آزمایشگاههای الکترونیک، تعمیرات و کنترل کیفیت قطعات گزینهای کاربردی باشد.
