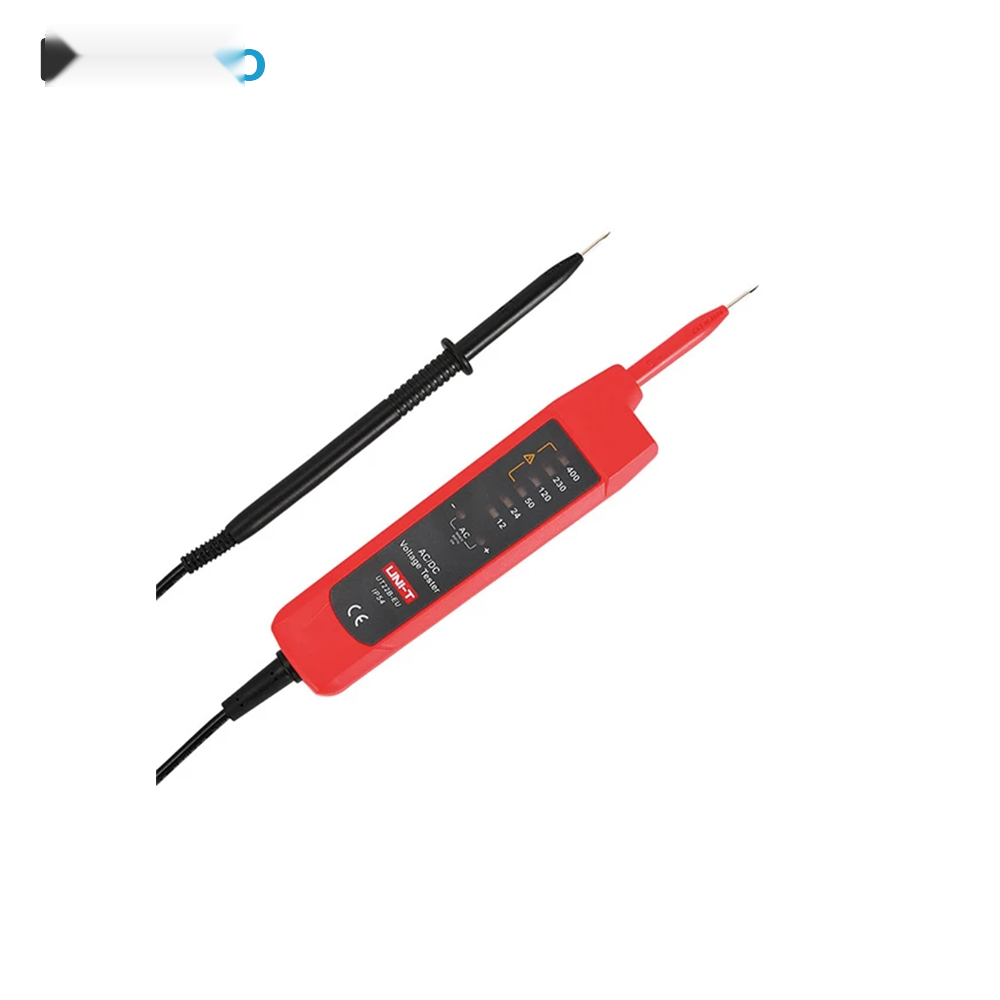

تستر ولتاژ پرتابل LED یونیتی UNI-T مدل UT22B-EU | تستر ولتاژ AC/DC از 6 تا 400 ولت
تستر ولتاژ پرتابل یونیتی UNI-T مدل UT22B-EU یک ابزار کاربردی و سبک برای برقکاران، تکنسینهای تعمیر و نگهداری و کاربران فنی است که برای تشخیص سریع ولتاژ متناوب AC و مستقیم DC طراحی شده است. این تستر میتواند سطح ولتاژ را در بازههای مختلف از حدود 6 تا 400 ولت تشخیص دهد و وضعیت ولتاژ را به کمک نشانگرهای LED نمایش دهد. یکی از مهمترین مزایای این مدل، عدم نیاز به باتری است؛ انرژی مورد نیاز دستگاه مستقیماً از مدار یا منبعی که در حال تست آن هستید تأمین میشود.
UNI-T UT22B-EU علاوه بر تشخیص خودکار AC و DC، میتواند قطبیت ولتاژ DC را نیز بهصورت خودکار مشخص کند. این تستر دارای نشانگر ولتاژ خطرناک برای ولتاژهای بیش از 50 ولت، حفاظت ورودی، استانداردهای CE و UKCA، درجه حفاظت IP54 و مقاومت در برابر سقوط از ارتفاع حدود 2 متر است. طراحی باریک و وزن حدود 150 گرم، حمل آن را در جعبه ابزار بسیار آسان میکند.
تستر ولتاژ UNI-T UT22B-EU چیست؟
UT22B-EU یک تستر ولتاژ دوبل و پرتابل است که برای بررسی سریع وجود و سطح ولتاژ در مدارهای الکتریکی استفاده میشود. برخلاف مولتیمتر که برای اندازهگیری دقیق کمیتهای مختلف به تنظیمات بیشتری نیاز دارد، این تستر برای انجام بررسی سریع ولتاژ طراحی شده است.
دستگاه دارای دو پراب تست است و پس از اتصال به مدار، نشانگرهای LED وضعیت ولتاژ را مشخص میکنند. UT22B-EU بهصورت خودکار AC یا DC بودن ولتاژ را تشخیص داده و در حالت DC، قطبیت مثبت و منفی را نیز مشخص میکند.
ویژگیهای اصلی تستر ولتاژ UNI-T UT22B-EU
- تشخیص خودکار ولتاژ AC و DC
- تشخیص خودکار قطبیت ولتاژ DC
- نمایش سطح ولتاژ توسط LED
- نشانگر ولتاژ خطرناک در ولتاژهای بیش از 50 ولت
- عدم نیاز به باتری یا منبع تغذیه داخلی
- تأمین انرژی از مدار مورد آزمایش
- حفاظت ورودی در برابر شرایط نامناسب
- درجه حفاظت IP54 در برابر نفوذ گردوغبار و آب
- مقاومت در برابر سقوط از ارتفاع حدود 2 متر
- استانداردهای CE و UKCA
- فرکانس کاری AC برابر 50/60 هرتز
- طراحی سبک و پرتابل
- مناسب استفاده در جعبه ابزار برقکاران
مشخصات فنی تستر ولتاژ پرتابل UNI-T UT22B-EU
| مشخصه | مشخصات فنی |
|---|
| برند |
UNI-T |
| مدل |
UT22B-EU |
| نوع دستگاه |
تستر ولتاژ پرتابل LED |
| نوع ولتاژ |
AC و DC |
| محدوده تشخیص |
تقریباً 6 تا 400 ولت |
| سطوح نمایش ولتاژ |
12V، 24V، 50V، 120V، 230V و 400V |
| بازههای تشخیص 12V |
6 تا 12V |
| بازههای تشخیص 24V |
17 تا 24V |
| بازههای تشخیص 50V |
35 تا 50V |
| بازههای تشخیص 120V |
84 تا 120V |
| بازههای تشخیص 230V |
161 تا 230V |
| بازههای تشخیص 400V |
280 تا 400V |
| فرکانس AC |
50/60Hz |
| تشخیص AC/DC |
خودکار |
| تشخیص قطبیت DC |
خودکار |
| نشانگر ولتاژ |
LED |
| نشانگر ولتاژ خطرناک |
فعال برای ولتاژ بیش از 50V |
| حفاظت ورودی |
دارد |
| درجه حفاظت |
IP54 |
| مقاومت در برابر سقوط |
تا ارتفاع 2 متر |
| منبع تغذیه |
بدون باتری؛ تغذیه از منبع مورد آزمایش |
| رنگ |
قرمز و خاکستری |
| ابعاد |
116 × 33 × 22 میلیمتر |
| وزن |
حدود 150 گرم |
| استانداردها و گواهینامهها |
CE، UKCA |
| رده ایمنی |
CAT III 400V |
تشخیص خودکار ولتاژ AC و DC در UT22B-EU
یکی از مهمترین امکانات UNI-T UT22B-EU تشخیص خودکار نوع ولتاژ است. کاربر برای بررسی AC یا DC نیازی به انتخاب دستی حالت اندازهگیری ندارد. دستگاه پس از اتصال به مدار، نوع ولتاژ را تشخیص داده و وضعیت آن را توسط LEDها نمایش میدهد.
این ویژگی باعث میشود تست اولیه سیمها، ترمینالها، منابع تغذیه، پریزها و مدارهای مختلف با سرعت بیشتری انجام شود و احتمال انتخاب اشتباه حالت اندازهگیری کاهش یابد.
تشخیص خودکار قطبیت ولتاژ DC
در زمان اندازهگیری ولتاژ مستقیم، جهت اتصال پرابها اهمیت دارد. UT22B-EU قادر است قطبیت مثبت و منفی DC را بهصورت خودکار تشخیص دهد. این قابلیت در بررسی باتریها، منابع تغذیه DC و مدارهای الکترونیکی کاربردی است.
نمایش سطح ولتاژ با چراغهای LED
تستر ولتاژ UT22B-EU مقدار ولتاژ را بهصورت عددی روی نمایشگر LCD نشان نمیدهد، بلکه از نشانگرهای LED برای نمایش سطح ولتاژ استفاده میکند. سطوح نامی نمایش شامل 12، 24، 50، 120، 230 و 400 ولت هستند.
هر سطح دارای محدوده تشخیص مشخصی است. برای مثال، نشانگر 230 ولت در محدوده حدود 161 تا 230 ولت فعال میشود و نشانگر 400 ولت برای محدوده حدود 280 تا 400 ولت در نظر گرفته شده است. این ساختار، تست سریع سطح ولتاژ را برای تکنسین آسان میکند.
نشانگر ولتاژ خطرناک بالاتر از 50 ولت
یکی از قابلیتهای مهم ایمنی این مدل، نشانگر ولتاژ خطرناک است. زمانی که ولتاژ تشخیص دادهشده از 50 ولت بیشتر باشد، هشدار مربوط به ولتاژ خطرناک فعال میشود تا کاربر هنگام کار با مدار توجه بیشتری داشته باشد.
این قابلیت یک هشدار کمکی است و نباید جایگزین روشهای استاندارد تشخیص بیبرقی و اقدامات ایمنی در زمان تعمیر مدارهای الکتریکی شود.
بدون نیاز به باتری؛ تأمین انرژی از مدار مورد آزمایش
یکی از ویژگیهای متمایز UNI-T UT22B-EU این است که برای عملکرد خود به باتری نیاز ندارد. انرژی مورد نیاز دستگاه از ولتاژی که در حال تست آن هستید تأمین میشود. بنابراین کاربر نیازی به تعویض یا شارژ باتری ندارد و تستر برای استفاده سریع همیشه آماده است.
درجه حفاظت IP54
بدنه UT22B-EU دارای درجه حفاظت IP54 است. این سطح از حفاظت به معنای مقاومت بدنه در برابر ورود محدود گردوغبار و پاشش آب از جهات مختلف است. با این حال IP54 به معنی ضدآب بودن کامل دستگاه نیست و نباید تستر را در آب فرو برد یا در معرض رطوبت شدید قرار داد.
مقاومت در برابر سقوط از ارتفاع 2 متر
طبق مشخصات سازنده، تستر ولتاژ UT22B-EU برای مقاومت در برابر سقوط از ارتفاع 2 متر طراحی شده است. این ویژگی برای ابزارهایی که در محیط کارگاهی یا جعبه ابزار تکنسین استفاده میشوند اهمیت زیادی دارد.
ابعاد کوچک و وزن 150 گرم
ابعاد دستگاه حدود 116 × 33 × 22 میلیمتر و وزن آن حدود 150 گرم است. طراحی باریک باعث میشود تستر فضای بسیار کمی در جعبه ابزار اشغال کند و برای استفادههای روزمره قابل حمل باشد.
کاربردهای تستر ولتاژ UNI-T UT22B-EU
- تست سریع پریزهای برق
- بررسی سیمها و کابلها
- تشخیص وجود ولتاژ در ترمینالها
- بررسی تابلوهای برق
- کنترل اولیه مدارهای الکتریکی
- بررسی منابع تغذیه AC و DC
- تست باتریها و منابع DC
- عیبیابی اولیه تجهیزات الکتریکی
- استفاده در تعمیرگاهها و کارگاههای فنی
- استفاده توسط برقکاران ساختمان
- کاربرد در واحدهای تعمیر و نگهداری
مزایای تستر ولتاژ پرتابل UNI-T UT22B-EU
- عدم نیاز به باتری
- تشخیص خودکار AC و DC
- تشخیص خودکار قطبیت DC
- نمایش LED ساده و سریع
- نشانگر ولتاژ خطرناک بالاتر از 50 ولت
- IP54
- مقاومت در برابر سقوط تا 2 متر
- وزن سبک 150 گرم
- ابعاد کوچک و قابل حمل
- حفاظت ورودی
- رده ایمنی CAT III 400V
- دارای CE و UKCA
تفاوت تستر ولتاژ UNI-T UT22B-EU با مولتیمتر
UT22B-EU برای تشخیص سریع ولتاژ طراحی شده است و در زمان تست نیاز به انتخاب دستی AC یا DC ندارد. در مقابل، مولتیمتر معمولاً ابزار چندکارهای است که برای اندازهگیری دقیق عددی ولتاژ و کمیتهایی مانند جریان، مقاومت، فرکانس و ظرفیت خازن استفاده میشود.
بنابراین اگر هدف، بررسی سریع وجود و سطح ولتاژ باشد، تستر UT22B-EU ابزار سادهتری است؛ اما برای اندازهگیری دقیق عددی و عیبیابی تخصصی مدار، استفاده از مولتیمتر مناسبتر خواهد بود.
نحوه استفاده از تستر ولتاژ UNI-T UT22B-EU
- پیش از استفاده، سلامت بدنه، عایق کابل و نوک پرابها را بررسی کنید.
- پرابها را مطابق دستورالعمل دستگاه در نقاط مورد آزمایش قرار دهید.
- برای ولتاژ DC، به نشانگر قطبیت مثبت یا منفی توجه کنید.
- برای ولتاژ AC، LEDهای مربوط به سطح ولتاژ را بررسی کنید.
- در صورت فعال شدن نشانگر ولتاژ خطرناک، اقدامات ایمنی لازم را رعایت کنید.
- پس از پایان تست، پرابها را از مدار جدا کنید.
نکات ایمنی هنگام کار با UT22B-EU
- پیش از استفاده، سالم بودن عایق پرابها و کابلها را کنترل کنید.
- از لمس قسمتهای فلزی و هادی پراب در زمان تست خودداری کنید.
- هنگام کار با ولتاژهای خطرناک از تجهیزات حفاظت فردی مناسب استفاده کنید.
- برای تعمیر مدار، پیش از لمس هادیها باید مدار طبق روش استاندارد بیبرق شود.
- IP54 به معنی ضدآب کامل نیست؛ دستگاه را در آب فرو نبرید.
- از دستگاه خارج از محدوده ولتاژ اعلامشده استفاده نکنید.
- برای اندازهگیریهای دقیق عددی و تخصصی از مولتیمتر یا ولتمتر مناسب استفاده کنید.
استانداردها و سطح حفاظت تستر UT22B-EU
این مدل دارای گواهینامههای CE و UKCA است و در مشخصات فنی آن رده ایمنی CAT III 400V و درجه حفاظت IP54 ذکر شده است. همچنین بدنه دستگاه برای مقاومت در برابر سقوط از ارتفاع 2 متر طراحی شده است.
اقلام همراه UNI-T UT22B-EU
بستهبندی استاندارد این مدل شامل تستر ولتاژ UNI-T UT22B-EU و دفترچه راهنما است.
خرید تستر ولتاژ UNI-T UT22B-EU از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. تستر ولتاژ UNI-T UT22B-EU برای برقکاران، تکنسینهای فنی، تعمیرکاران و واحدهای نگهداری و تعمیرات مناسب است که به یک ابزار سبک، بدون نیاز به باتری و با تشخیص خودکار AC/DC برای بررسی سریع مدارهای الکتریکی نیاز دارند.
سوالات متداول تستر ولتاژ UNI-T UT22B-EU
تستر ولتاژ UNI-T UT22B-EU چه ولتاژهایی را تشخیص میدهد؟
این دستگاه برای تشخیص ولتاژ AC و DC در محدوده تقریبی 6 تا 400 ولت طراحی شده و سطوح نامی 12، 24، 50، 120، 230 و 400 ولت را نمایش میدهد.
آیا UT22B-EU به باتری نیاز دارد؟
خیر. دستگاه برای تأمین انرژی خود به باتری نیاز ندارد و انرژی آن از منبع یا مدار مورد آزمایش تأمین میشود.
آیا UNI-T UT22B-EU بهصورت خودکار AC و DC را تشخیص میدهد؟
بله. دستگاه نوع ولتاژ AC یا DC را بهصورت خودکار تشخیص میدهد.
آیا UT22B-EU قطبیت DC را تشخیص میدهد؟
بله. دستگاه قطبیت مثبت و منفی ولتاژ DC را بهصورت خودکار نمایش میدهد.
نشانگر ولتاژ خطرناک در UT22B-EU در چه ولتاژی فعال میشود؟
نشانگر ولتاژ خطرناک برای ولتاژهای بیش از 50 ولت فعال میشود.
درجه حفاظت تستر ولتاژ UT22B-EU چقدر است؟
درجه حفاظت بدنه دستگاه IP54 است.
آیا UT22B-EU در برابر سقوط مقاوم است؟
بله. این مدل برای مقاومت در برابر سقوط از ارتفاع حدود 2 متر طراحی شده است.
ابعاد و وزن تستر ولتاژ UNI-T UT22B-EU چقدر است؟
ابعاد دستگاه 116 × 33 × 22 میلیمتر و وزن آن حدود 150 گرم است.
آیا UT22B-EU برای تست پریز برق مناسب است؟
بله. این تستر برای بررسی سریع ولتاژ پریزها، سیمها، کابلها و ترمینالهای الکتریکی کاربرد دارد.
آیا UT22B-EU برای اندازهگیری دقیق ولتاژ مناسب است؟
UT22B-EU برای تشخیص سریع سطح ولتاژ طراحی شده است و نمایش آن بهصورت مرحلهای توسط LED انجام میشود. برای اندازهگیری دقیق عددی ولتاژ بهتر است از مولتیمتر یا ولتمتر مناسب استفاده شود.
جمعبندی تستر ولتاژ LED پرتابل UNI-T UT22B-EU
تستر ولتاژ UNI-T مدل UT22B-EU یک ابزار سبک، پرتابل و بدون نیاز به باتری برای بررسی سریع ولتاژ AC و DC است. تشخیص خودکار AC/DC، تشخیص قطبیت DC، نمایش LED در سطوح 12 تا 400 ولت، هشدار ولتاژ خطرناک بالاتر از 50 ولت، حفاظت IP54، مقاومت در برابر سقوط 2 متری، حفاظت ورودی و رده ایمنی CAT III 400V از مهمترین ویژگیهای این مدل هستند. ابعاد 116 × 33 × 22 میلیمتر و وزن حدود 150 گرم نیز آن را به گزینهای مناسب برای قرار گرفتن در جعبه ابزار برقکاران و تکنسینهای فنی تبدیل کرده است.
