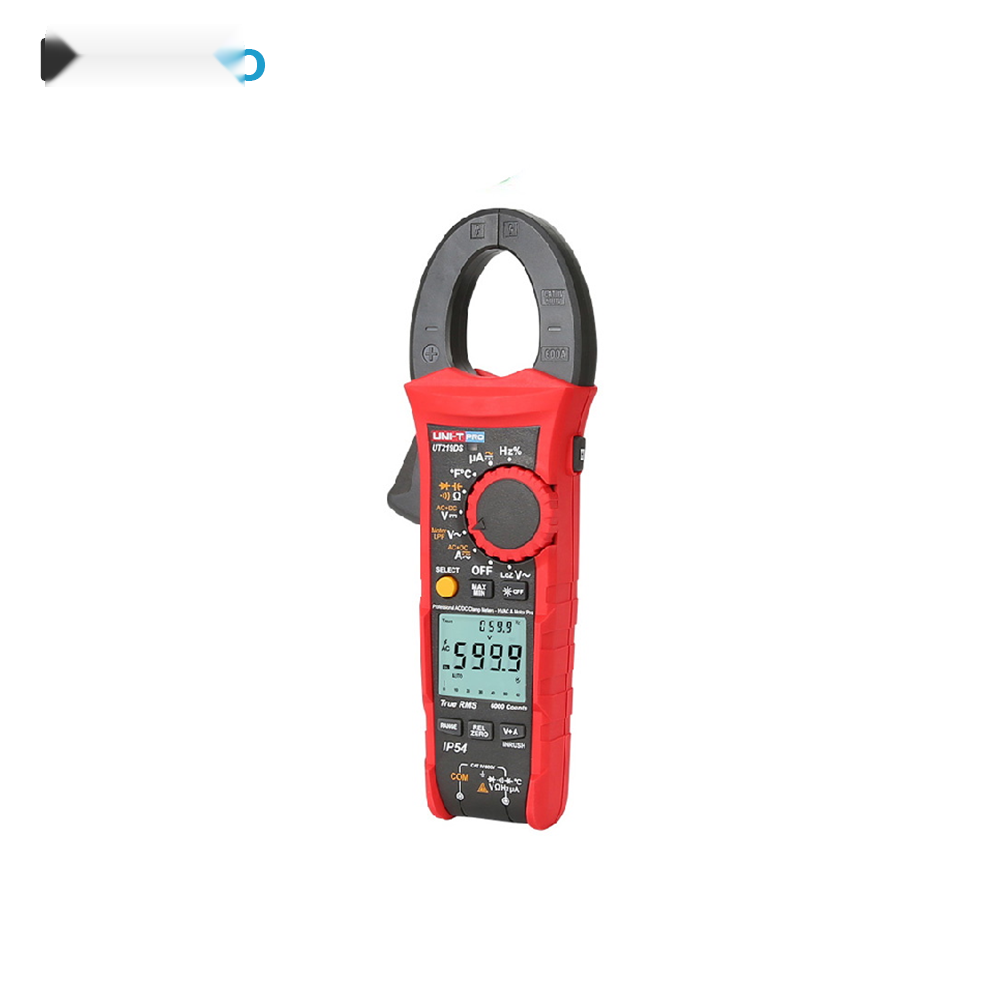

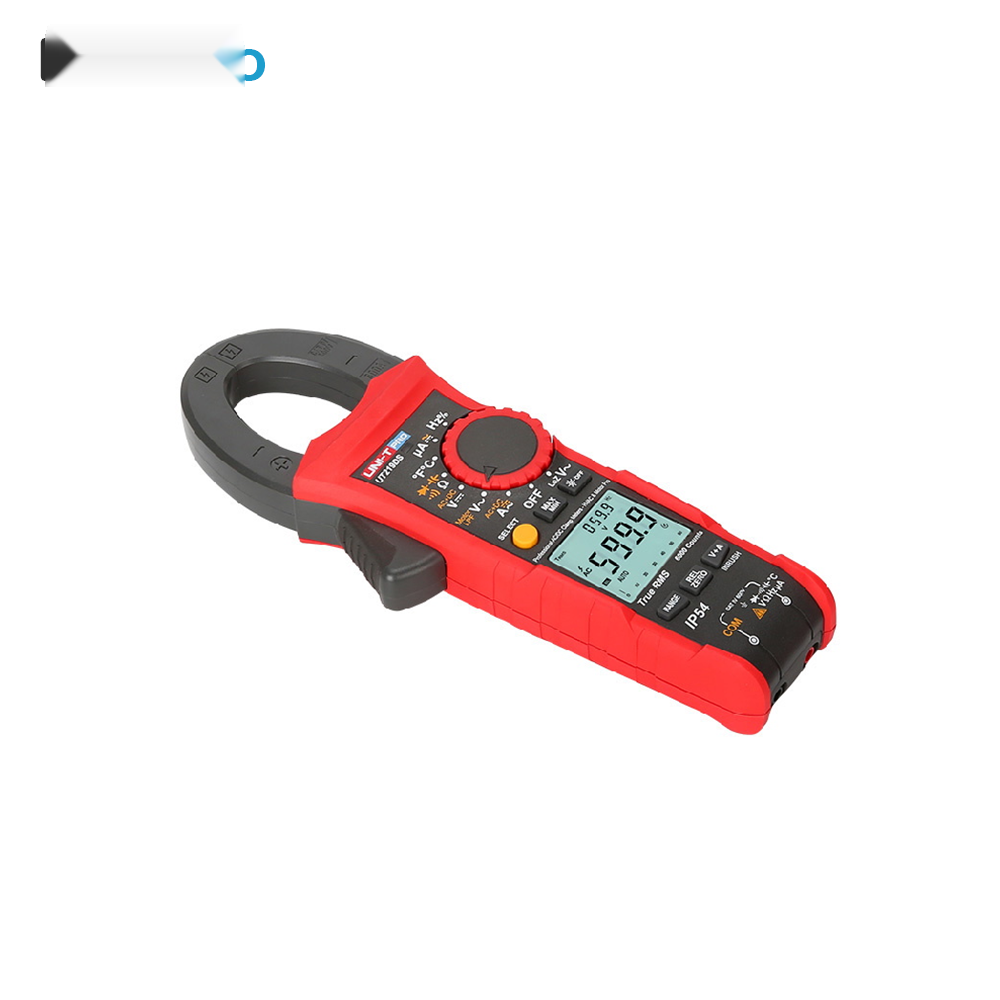

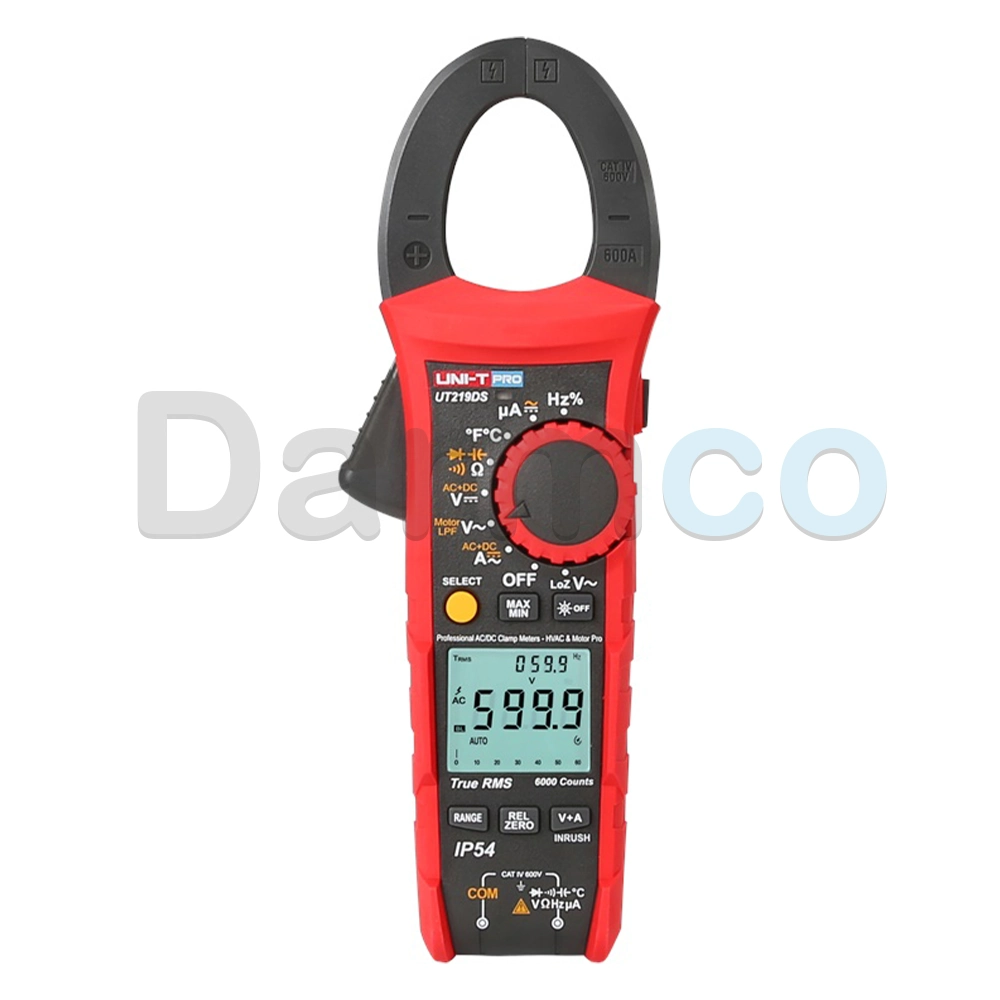

مولتی متر کلمپی یونیتی AC/DC مدل UNI-T UT219DS
مولتی متر کلمپی یونیتی مدل UNI-T UT219DS یکی از کلمپمترهای حرفهای سری UT219 شرکت UNI-T است که برای اندازهگیری جریان و ولتاژ AC/DC، عیبیابی تجهیزات الکتریکی، تعمیر و نگهداری ماشینآلات، تابلوهای برق، سیستمهای تهویه و موتورهای الکتریکی طراحی شده است. این دستگاه با بهرهگیری از True RMS، امکان اندازهگیری دقیقتر سیگنالهای متناوب را فراهم میکند و در اندازهگیری جریان AC و DC تا 600 آمپر عملکرد مناسبی برای کاربردهای حرفهای دارد.
کلمپ متر UNI-T UT219DS علاوه بر اندازهگیری جریان AC و DC، قابلیت اندازهگیری ولتاژ AC و DC تا 600 ولت، مقاومت تا 60 مگااهم، ظرفیت خازنی تا 60 میلیفاراد، فرکانس، Duty Cycle و دما را در اختیار کاربر قرار میدهد. از ویژگیهای مهم این مدل میتوان به نمایشگر دوگانه 6000 شمارشی، فک با دهانه 33 میلیمتر، حالت LoZ، فیلتر پایینگذر LPF، تست توالی فاز موتور سهفاز، MAX/MIN، Data Hold، Relative، ZERO، نور پسزمینه خودکار و چراغ قوه اشاره کرد.
معرفی کلمپ متر UNI-T UT219DS
UNI-T UT219DS برای تکنسینهایی ساخته شده که به یک ابزار اندازهگیری چندمنظوره برای کارهای میدانی و صنعتی نیاز دارند. ساختار کلمپی دستگاه امکان اندازهگیری جریان بدون نیاز به قطع کردن مدار را فراهم میکند و قابلیت اندازهگیری جریان DC نیز آن را برای بررسی مدارهای باتری، سیستمهای تغذیه DC و تجهیزات الکترونیکی قدرت کاربردیتر میسازد.
این مدل در گروه کلمپمترهای حرفهای UNI-T قرار میگیرد و دارای True RMS، استاندارد حفاظتی IP54 و رده ایمنی CAT IV 600V است. UNI-T همچنین مقاومت این سری در برابر سقوط از ارتفاع 2 متر را اعلام کرده است؛ بنابراین UT219DS برای استفاده در محیطهای کاری و صنعتی نسبت به بسیاری از مولتیمترهای عمومی گزینه مقاومتری محسوب میشود.
اندازهگیری جریان AC و DC تا 600 آمپر
مهمترین قابلیت مولتی متر کلمپی UNI-T UT219DS اندازهگیری جریان متناوب و مستقیم تا 600A است. این قابلیت به تکنسین اجازه میدهد جریان مدار را بدون قرار دادن دستگاه بهصورت سری در مسیر مدار بررسی کند.
محدوده جریان AC و DC این دستگاه شامل رنجهای 60A و 600A است و دقت پایه اندازهگیری هر دو نوع جریان برابر با ±(1.8%+6) اعلام شده است. دهانه فک دستگاه نیز حداکثر 33 میلیمتر است و برای اندازهگیری هادیهایی که در این محدوده قرار میگیرند مناسب است.
True RMS برای اندازهگیری جریان و ولتاژ AC
یکی از مزیتهای مهم UNI-T UT219DS برخورداری از فناوری True RMS است. این قابلیت در اندازهگیری سیگنالهای AC غیرسینوسی اهمیت بیشتری پیدا میکند و باعث میشود دستگاه برای بررسی تجهیزات دارای بارهای الکترونیکی، منابع تغذیه سوئیچینگ، درایوها و برخی تجهیزات صنعتی کاربرد بیشتری داشته باشد.
وجود True RMS در کنار پهنای باند مشخصشده برای اندازهگیری AC، این مدل را به گزینهای مناسب برای تکنسینهایی تبدیل میکند که اندازهگیری جریان و ولتاژ AC با شکل موجهای متنوعتری برایشان اهمیت دارد.
اندازهگیری ولتاژ AC و DC
کلمپ آمپرمتر UNI-T UT219DS قابلیت اندازهگیری ولتاژ AC و DC تا 1000V را دارد. دقت پایه ولتاژ AC برابر با ±(1%+6) و دقت پایه ولتاژ DC برابر با ±(0.6%+3) است.
وجود رنج ولتاژ تا 1000 ولت باعث میشود UT219DS علاوه بر اندازهگیری جریان، برای بررسی ولتاژ مدارهای الکتریکی و تجهیزات صنعتی نیز قابل استفاده باشد. همچنین دستگاه دارای ورودی با امپدانس حداقل 10MΩ است.
حالت LoZ برای کاهش خطای ولتاژهای کاذب
UT219DS به قابلیت LoZ ACV مجهز است. ورودی Low Impedance یا LoZ برای کمک به شناسایی ولتاژهای کاذب یا اصطلاحاً Ghost Voltage کاربرد دارد.
این قابلیت در برخی محیطهای الکتریکی که به دلیل کوپل خازنی ممکن است ولتاژی روی هادی بدون توان واقعی مشاهده شود، میتواند به تشخیص بهتر وضعیت مدار کمک کند. محدوده LoZ ACV این مدل تا 600V اعلام شده است.
فیلتر پایینگذر LPF با فرکانس 1kHz
یکی از ویژگیهای تخصصی UNI-T UT219DS وجود Low Pass Filter با فرکانس قطع حدود 1kHz و تضعیف 3dB است. این قابلیت برای برخی اندازهگیریهای مرتبط با موتور، درایو و تجهیزات دارای نویز یا مؤلفههای فرکانسی بالا میتواند کاربردی باشد.
وجود LPF در کنار True RMS باعث میشود UT219DS برای برخی کاربردهای صنعتی و عیبیابی تجهیزات موتوری گزینهای تخصصیتر نسبت به کلمپمترهای ساده باشد.
تست توالی موتور سهفاز
کلمپ متر UNI-T UT219DS از قابلیت تست توالی موتور سهفاز تا 600V پشتیبانی میکند. این قابلیت برای تکنسینهای برق صنعتی و تعمیرکاران موتور میتواند در بررسی ترتیب فازها و جهت صحیح چرخش موتور مفید باشد.
وجود این قابلیت در کنار اندازهگیری AC/DC، فیلتر پایینگذر و True RMS، UT219DS را به ابزاری مناسب برای عیبیابی و سرویس تجهیزات موتوری تبدیل میکند.
اندازهگیری مقاومت تا 60 مگااهم
UT219DS امکان اندازهگیری مقاومت الکتریکی تا 60MΩ را دارد. دقت پایه این بخش ±(1%+3) اعلام شده است.
این قابلیت برای بررسی مقاومت مسیرهای الکتریکی، قطعات، سیمکشی و فرآیندهای عمومی عیبیابی کاربرد دارد. هنگام اندازهگیری مقاومت باید از نبود ولتاژ در مدار اطمینان حاصل شود.
اندازهگیری ظرفیت خازنی تا 60mF
مولتی متر کلمپی UNI-T UT219DS قابلیت اندازهگیری ظرفیت خازنی تا 60mF را ارائه میدهد. دقت پایه اندازهگیری ظرفیت برابر با ±(4%+7) است.
این قابلیت برای بررسی خازنها و برخی مدارهای دارای ظرفیت خازنی بالا کاربرد دارد. برای اندازهگیری خازن، پیش از اتصال پرابها باید خازن بهطور ایمن تخلیه شده باشد.
اندازهگیری فرکانس و Duty Cycle
UT219DS امکان اندازهگیری فرکانس در محدوده 600Hz تا 40MHz را دارد و دقت پایه این بخش ±(0.1%+6) اعلام شده است.
دستگاه همچنین قابلیت اندازهگیری Duty Cycle از 0.1% تا 99.9% را دارد. این ویژگی برای بررسی برخی سیگنالهای کنترلی و PWM میتواند مفید باشد.
اندازهگیری دما با پراب
یکی از قابلیتهای کاربردی UNI-T UT219DS اندازهگیری دما در محدوده 40- تا 1000+ درجه سانتیگراد است. محدوده فارنهایت نیز از 40- تا 1832+ درجه فارنهایت اعلام شده است.
دقت پایه اندازهگیری دما برابر با ±(2%+5°C) و در مقیاس فارنهایت ±(2%+9°F) است. پراب دمای نقطهای نیز در لوازم جانبی استاندارد UT219DS ذکر شده است.
نمایشگر دوگانه 6000 شمارشی
UT219DS به نمایشگر LCD دوگانه با ظرفیت 6000 Counts مجهز شده است. نمایشگر دوگانه در این مدل امکان نمایش همزمان اطلاعات مرتبط با اندازهگیری را فراهم میکند و برای کاربردهای حرفهای میتواند خواندن دادهها را راحتتر کند.
اندازه نمایشگر حدود 35 × 31 میلیمتر است. نرخ نمونهبرداری اندازهگیری در UT219DS حدود 5 بار در ثانیه اعلام شده و دستگاه از یک بارگراف آنالوگ 31 قسمتی نیز بهره میبرد.
ZERO، MAX/MIN و Relative
UNI-T UT219DS مجموعهای از قابلیتهای کاربردی برای مقایسه و ثبت مقادیر اندازهگیری دارد. حالت ZERO برای صفر کردن مقدار مرجع، قابلیت MAX/MIN برای مشاهده بیشترین و کمترین مقدار ثبتشده و حالت Relative برای اندازهگیری نسبی کاربرد دارند.
همچنین Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده در نظر گرفته شده است. این قابلیتها در عیبیابی تجهیزات و ثبت تغییرات پارامترهای الکتریکی بسیار کاربردی هستند.
ساختار مقاوم؛ IP54 و تحمل سقوط تا 2 متر
یکی از ویژگیهای مهم کلمپ آمپرمتر UNI-T UT219DS طراحی صنعتی آن است. سری UT219 دارای درجه حفاظت IP54 بوده و طبق اطلاعات سازنده برای مقاومت در برابر سقوط از ارتفاع 2 متر طراحی شده است.
این ویژگیها باعث میشوند UT219DS برای استفاده در محیطهای کاری، کارگاهها، پروژههای برق صنعتی، تعمیر و نگهداری تجهیزات و شرایطی که احتمال ضربه و گردوغبار وجود دارد، گزینه مناسبی باشد.
فک 33 میلیمتری برای اندازهگیری جریان
دهانه فک UNI-T UT219DS حدود 33 میلیمتر است. این ابعاد به کاربر اجازه میدهد هادیها و کابلهایی را که از نظر قطر در محدوده مجاز فک قرار دارند، بدون باز کردن مدار اندازهگیری کند.
هنگام اندازهگیری جریان باید هادی موردنظر بهصورت صحیح در مرکز فک قرار گیرد و فک کاملاً بسته شود. قرار دادن همزمان هادی رفت و برگشت در فک میتواند باعث کاهش یا خنثی شدن میدان اندازهگیری و ایجاد نتیجه نادرست شود.
چراغ قوه و نور پسزمینه خودکار
برای کار در محیطهای کمنور، UT219DS به چراغ قوه داخلی و نور پسزمینه خودکار مجهز شده است. این ویژگیها بهخصوص هنگام کار داخل تابلوهای برق، موتورخانهها، فضاهای صنعتی و محلهایی که نور کافی وجود ندارد، کاربردی هستند.
مشخصات فنی مولتی متر کلمپی UNI-T UT219DS
| مشخصه فنی | مقدار / توضیحات |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT219DS |
|---|
| نوع دستگاه |
مولتی متر کلمپی / کلمپ آمپرمتر دیجیتال AC/DC |
|---|
| True RMS |
دارد |
|---|
| حداکثر جریان AC |
600A |
|---|
| حداکثر جریان DC |
600A |
|---|
| دقت جریان AC |
±(1.8%+6) |
|---|
| دقت جریان DC |
±(1.8%+6) |
|---|
| حداکثر ولتاژ AC |
1000V |
|---|
| حداکثر ولتاژ DC |
1000V |
|---|
| دقت ولتاژ AC |
±(1%+6) |
|---|
| دقت ولتاژ DC |
±(0.6%+3) |
|---|
| LoZ ACV |
تا 600V؛ ±(2.5%+6) |
|---|
| مقاومت |
تا 60MΩ؛ ±(1%+3) |
|---|
| ظرفیت خازنی |
تا 60mF؛ ±(4%+7) |
|---|
| فرکانس |
600Hz تا 40MHz؛ ±(0.1%+6) |
|---|
| Duty Cycle |
0.1% تا 99.9%؛ ±(2.6%+7) |
|---|
| اندازهگیری دما |
40- تا 1000+ °C |
|---|
| دقت دما |
±(2%+5°C) |
|---|
| فک کلمپی |
33mm |
|---|
| نمایشگر |
LCD دوگانه، 6000 Counts |
|---|
| بارگراف |
31 سگمنت |
|---|
| True RMS |
دارد |
|---|
| تست دیود |
دارد؛ 3V |
|---|
| تست توالی موتور سهفاز |
دارد؛ تا 600V |
|---|
| فیلتر پایینگذر |
LPF، فرکانس 1kHz، تضعیف 3dB |
|---|
| Auto/Manual Range |
دارد |
|---|
| MAX/MIN |
دارد |
|---|
| Data Hold |
دارد |
|---|
| Relative Mode |
دارد |
|---|
| ZERO |
دارد |
|---|
| خاموشی خودکار |
دارد |
|---|
| نور پسزمینه |
خودکار |
|---|
| چراغ قوه |
دارد |
|---|
| درجه حفاظت |
IP54 |
|---|
| مقاومت در برابر سقوط |
تا 2 متر |
|---|
| رده ایمنی |
CAT IV 600V |
|---|
| امپدانس ورودی |
حداقل 10MΩ |
|---|
| تعداد نمونهبرداری |
5 بار در ثانیه |
|---|
| ابعاد نمایشگر |
35 × 31mm |
|---|
| ابعاد دستگاه |
234.6 × 82 × 47mm |
|---|
| وزن |
حدود 310 گرم |
|---|
| منبع تغذیه |
3 عدد باتری 1.5V نوع R03 |
|---|
| رنگ |
قرمز و خاکستری |
|---|
| گواهیها |
CE، UKCA، cETLus، GS |
|---|
کاربردهای مولتی متر کلمپی UNI-T UT219DS
به دلیل برخورداری از اندازهگیری جریان AC/DC، True RMS، تست موتور سهفاز، LPF، اندازهگیری دما و ساختار مقاوم، UNI-T UT219DS برای طیف متنوعی از کاربردهای برق و تعمیرات مناسب است.
- اندازهگیری جریان AC و DC تا 600 آمپر
- عیبیابی تابلوهای برق و مدارهای صنعتی
- تعمیر و نگهداری تجهیزات الکتریکی
- بررسی موتورهای الکتریکی و تجهیزات سهفاز
- تست توالی فاز موتور
- اندازهگیری ولتاژ AC و DC
- اندازهگیری جریان تجهیزات و ماشینآلات
- اندازهگیری مقاومت و ظرفیت خازنی
- بررسی فرکانس و Duty Cycle
- اندازهگیری دمای تجهیزات
- عیبیابی سیستمهای HVAC/R
- استفاده در کارگاهها و محیطهای صنعتی
- بررسی مدارهای دارای سیگنال AC غیرسینوسی با True RMS
مزایای خرید UNI-T UT219DS
- اندازهگیری جریان AC و DC تا 600 آمپر
- فناوری True RMS
- اندازهگیری ولتاژ AC و DC تا 1000 ولت
- دهانه فک 33 میلیمتری
- رده ایمنی CAT IV 600V
- درجه حفاظت IP54
- تحمل سقوط تا ارتفاع 2 متر
- نمایشگر دوگانه 6000 شمارشی
- تست توالی موتور سهفاز
- فیلتر پایینگذر 1kHz
- حالت LoZ برای بررسی ولتاژهای کاذب
- اندازهگیری دما تا 1000 درجه سانتیگراد
- اندازهگیری مقاومت تا 60MΩ
- اندازهگیری ظرفیت تا 60mF
- اندازهگیری فرکانس تا 40MHz
- MAX/MIN، Data Hold، Relative و ZERO
- چراغ قوه و نور پسزمینه خودکار
تفاوت UNI-T UT219DS با کلمپمترهای معمولی
تفاوت اصلی UT219DS با بسیاری از کلمپمترهای عمومی، ترکیب قابلیتهای اندازهگیری AC/DC با True RMS، رده ایمنی CAT IV، ساختار IP54، تست توالی موتور سهفاز، فیلتر LPF، نمایشگر دوگانه و قابلیت اندازهگیری دما است.
به همین دلیل این مدل بیشتر برای کاربران حرفهای طراحی شده است؛ بهخصوص تکنسینهای برق صنعتی، تعمیرکاران موتور، تکنسینهای HVAC/R و متخصصان تعمیر و نگهداری تجهیزات. UNI-T نیز سری UT219 را برای برقکاران حرفهای، تکنسینهای HVAC/R و سرویسکاران موتور معرفی کرده است.
نکات مهم استفاده از کلمپ متر UNI-T UT219DS
پیش از اندازهگیری، محدوده و نوع کمیت موردنظر را بررسی کنید و از سلامت بدنه، فک کلمپی، پرابها و کابلهای تست مطمئن شوید. هنگام اندازهگیری جریان با فک، تنها هادی موردنظر را داخل فک قرار دهید و از قرار دادن همزمان هادی رفت و برگشت درون فک خودداری کنید.
در اندازهگیری مقاومت، ظرفیت خازنی و تست دیود، مدار باید از منبع تغذیه جدا شده و خازنها نیز پیش از اتصال پرابها بهطور ایمن تخلیه شده باشند.
قابلیت NCV یا LoZ نباید جایگزین روشهای استاندارد تأیید بیبرقی شود. در کار با ولتاژهای خطرناک، رعایت الزامات ایمنی و استفاده از تجهیزات حفاظت فردی ضروری است.
سوالات متداول درباره UNI-T UT219DS
UNI-T UT219DS تا چند آمپر را اندازهگیری میکند؟
این کلمپمتر جریان AC و DC را تا حداکثر 600 آمپر اندازهگیری میکند.
آیا UNI-T UT219DS جریان DC را اندازهگیری میکند؟
بله. UT219DS قابلیت اندازهگیری جریان DC تا 600 آمپر را دارد.
آیا UT219DS قابلیت True RMS دارد؟
بله. UNI-T UT219DS به فناوری True RMS مجهز است و برای اندازهگیری سیگنالهای AC مناسبتر از کلمپمترهای فاقد True RMS است.
دهانه فک UNI-T UT219DS چقدر است؟
حداکثر دهانه فک این مدل 33 میلیمتر است.
حداکثر ولتاژ قابل اندازهگیری UT219DS چقدر است؟
محدوده اندازهگیری ولتاژ AC و DC این مدل تا 1000 ولت است.
آیا UT219DS برای برق صنعتی مناسب است؟
بله. ترکیب اندازهگیری AC/DC، True RMS، تست موتور سهفاز، LPF، CAT IV 600V و ساختار IP54 باعث شده این مدل برای بسیاری از کاربردهای برق صنعتی و تعمیر و نگهداری مناسب باشد.
آیا UNI-T UT219DS تست موتور سهفاز دارد؟
بله. این مدل قابلیت تست توالی موتور سهفاز تا 600 ولت را دارد.
آیا UT219DS فیلتر پایینگذر دارد؟
بله. UT219DS دارای فیلتر پایینگذر LPF با فرکانس 1kHz و تضعیف 3dB است.
مقاومت را تا چه مقداری اندازهگیری میکند؟
محدوده اندازهگیری مقاومت این دستگاه تا 60 مگااهم است.
ظرفیت خازنی UT219DS تا چه مقداری است؟
این مدل ظرفیت خازنی را تا 60 میلیفاراد اندازهگیری میکند.
فرکانس را تا چه مقداری اندازهگیری میکند؟
محدوده اندازهگیری فرکانس UT219DS از 600 هرتز تا 40 مگاهرتز است.
آیا UNI-T UT219DS دما را اندازهگیری میکند؟
بله. محدوده اندازهگیری دما از 40- تا 1000+ درجه سانتیگراد اعلام شده است و پراب دمای نقطهای نیز در لوازم جانبی استاندارد مدل ذکر شده است.
نمایشگر UT219DS چند شمارشی است؟
دستگاه دارای نمایشگر LCD دوگانه با ظرفیت 6000 Counts است.
آیا UT219DS قابلیت MAX/MIN دارد؟
بله. قابلیت MAX/MIN برای ثبت و مشاهده مقادیر بیشینه و کمینه در این مدل وجود دارد.
آیا UT219DS قابلیت Data Hold دارد؟
بله. Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده روی نمایشگر در نظر گرفته شده است.
آیا UT219DS حالت ZERO دارد؟
بله. حالت ZERO یکی از قابلیتهای این مدل برای تنظیم مقدار مرجع اندازهگیری است.
آیا UNI-T UT219DS دارای LoZ است؟
بله. این مدل دارای ورودی LoZ ACV تا 600V است که برای بررسی ولتاژهای کاذب یا Ghost Voltage کاربرد دارد.
استاندارد ایمنی UNI-T UT219DS چیست؟
سری UT219 دارای رده ایمنی CAT IV 600V است.
آیا UT219DS ضد گردوغبار و آب است؟
این مدل دارای درجه حفاظت IP54 است که نشاندهنده سطح مشخصی از حفاظت در برابر ورود گردوغبار و پاشش آب است؛ IP54 به معنی ضدآب بودن کامل دستگاه نیست.
آیا UT219DS در برابر سقوط مقاوم است؟
طبق مشخصات UNI-T، سری UT219 برای تحمل سقوط از ارتفاع 2 متر طراحی شده است.
وزن UNI-T UT219DS چقدر است؟
وزن خالص دستگاه حدود 310 گرم است.
ابعاد کلمپ متر UT219DS چقدر است؟
ابعاد دستگاه حدود 234.6 × 82 × 47 میلیمتر است.
باتری UT219DS چیست؟
دستگاه با سه عدد باتری 1.5 ولتی نوع R03 تغذیه میشود.
UNI-T UT219DS برای چه کسانی مناسب است؟
این مدل برای برقکاران حرفهای، تکنسینهای برق صنعتی، سرویسکاران موتور، تکنسینهای HVAC/R، تعمیرکاران تجهیزات الکتریکی و متخصصان تعمیر و نگهداری مناسب است.
