پاور آنالایزر کلمپی UNI-T UT219P یک کلمپ متر توان حرفهای و پیشرفته برای اندازهگیری پارامترهای الکتریکی، توان و هارمونیک در سیستمهای تکفاز و سهفاز است. این دستگاه با بهرهگیری از فناوری True RMS، امکان اندازهگیری دقیق جریان و ولتاژ AC را فراهم میکند و علاوه بر اندازهگیری جریان تا 1000 آمپر AC و ولتاژ تا 1000 ولت AC، قابلیت اندازهگیری توان اکتیو، راکتیو و ظاهری، ضریب توان، زاویه فاز، فرکانس، هارمونیک و THD را در اختیار کاربر قرار میدهد.
دهانه کلمپ بزرگ 75 میلیمتری، استاندارد ایمنی CAT III 1000V / CAT IV 600V، درجه حفاظت IP54، قابلیت اندازهگیری توان سهفاز تا 3000 کیلووات، اندازهگیری هارمونیک تا هارمونیک سیودوم و ارتباط Bluetooth 5.0 باعث شده است UNI-T UT219P گزینهای کاربردی برای برق صنعتی، تابلوهای توزیع، تجهیزات قدرت، موتورهای الکتریکی، سیستمهای فتوولتائیک و عملیات عیبیابی و نگهداری تجهیزات الکتریکی باشد. مشخصات و قابلیتهای اصلی این مدل توسط UNI-T نیز تأیید شده است.
اگر به دنبال پاور آنالایزر کلمپی UNI-T، کلمپ متر توان UT219P، کلمپ متر هارمونیک یا ابزاری برای اندازهگیری توان و کیفیت برق هستید، UT219P یکی از مدلهای تخصصی UNI-T محسوب میشود که بسیاری از اندازهگیریهای موردنیاز تکنسینهای برق را در یک دستگاه قابل حمل ترکیب میکند.

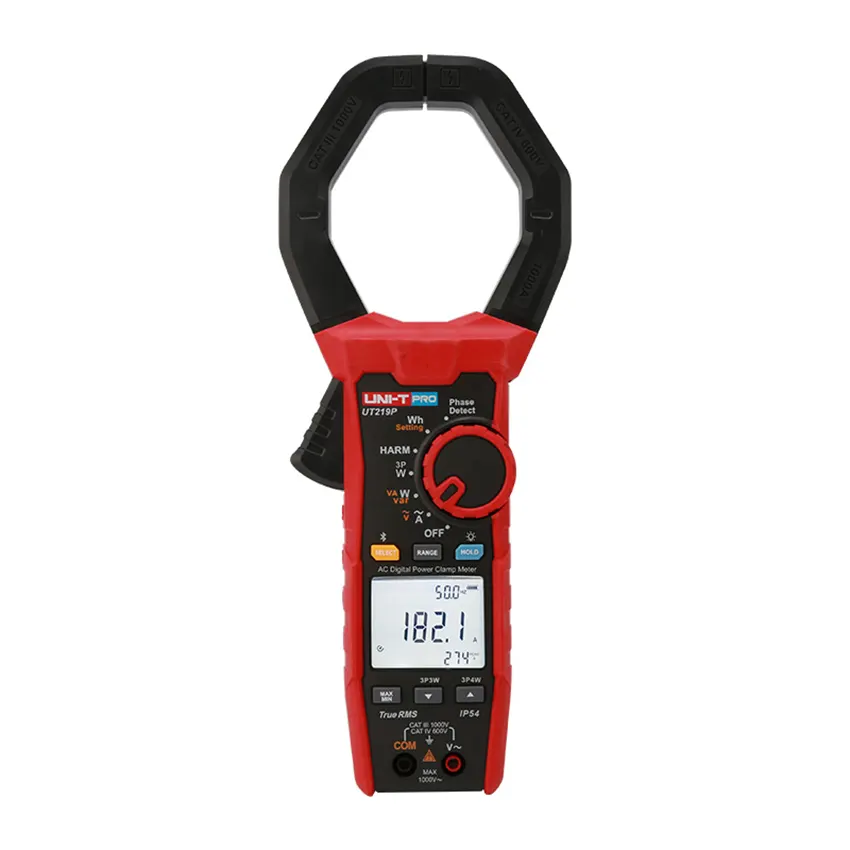

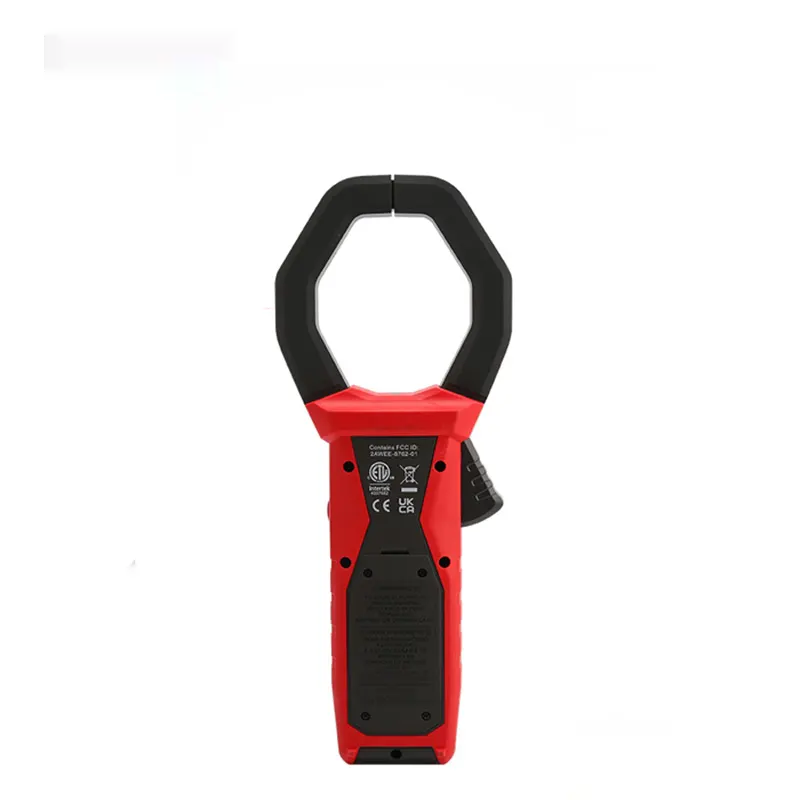

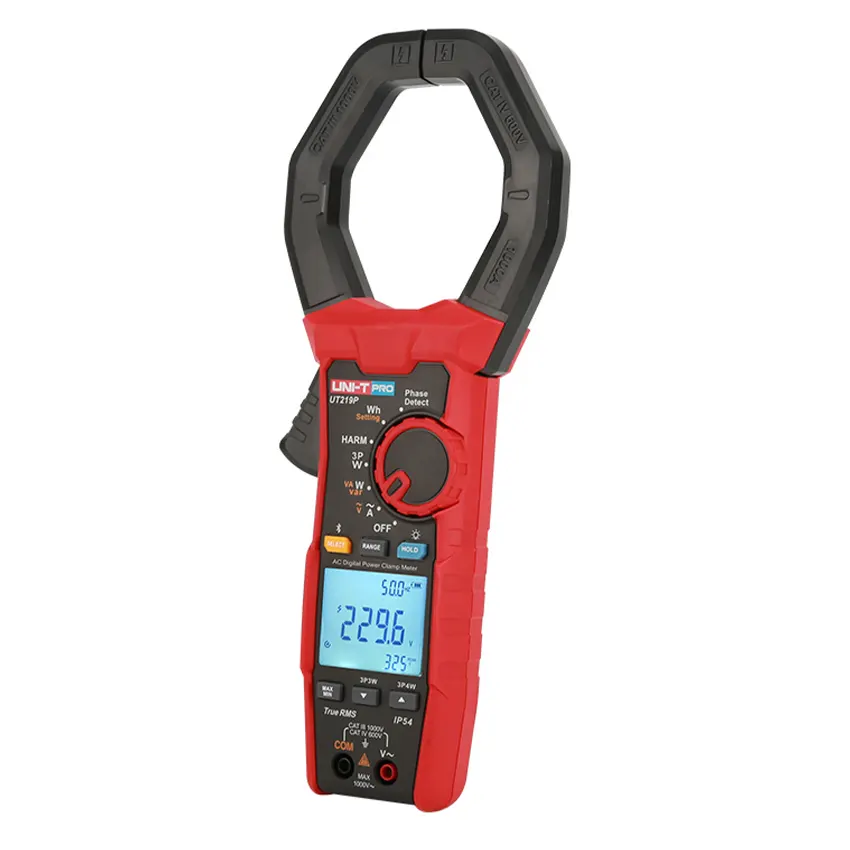

معرفی پاور آنالایزر کلمپی UNI-T UT219P
UNI-T UT219P در دسته کلمپ مترهای توان و هارمونیک قرار میگیرد و برای کاربرانی طراحی شده است که علاوه بر اندازهگیری جریان و ولتاژ، به اطلاعاتی مانند توان مصرفی، ضریب توان، زاویه فاز، هارمونیک و کیفیت توان نیاز دارند. ساختار کلمپی دستگاه امکان اندازهگیری جریان را بدون نیاز به باز کردن یا قطع هادی فراهم میکند و دهانه فک 75 میلیمتری، استفاده از آن را برای کابلها و هادیهای با قطر بالا آسانتر میسازد.
یکی از مهمترین مزیتهای UT219P، ترکیب قابلیتهای یک آمپرمتر کلمپی، پاورمتر و ابزار تحلیل هارمونیک در یک دستگاه است. این ویژگی به تکنسین اجازه میدهد در زمان عیبیابی تجهیزات و تابلوهای برق، اطلاعات بیشتری درباره وضعیت مصرف انرژی و عملکرد مدار به دست آورد و نیاز به جابهجایی بین چند ابزار اندازهگیری را کاهش دهد.
مهمترین قابلیتهای UNI-T UT219P
- اندازهگیری جریان AC تا 1000 آمپر: مناسب برای بررسی جریان مصرفی تجهیزات و مدارهای قدرت بدون قطع هادی.
- اندازهگیری ولتاژ AC تا 1000 ولت: مناسب برای بررسی مدارها و تجهیزات الکتریکی در کاربردهای صنعتی و تأسیسات.
- True RMS: اندازهگیری مؤثر سیگنالهای AC و مناسب برای کاربردهایی که شکل موج از حالت سینوسی ایدهآل فاصله دارد.
- اندازهگیری توان تکفاز: اندازهگیری توان اکتیو تا 1000 کیلووات.
- اندازهگیری توان سهفاز: پشتیبانی از سیستمهای سهفاز سهسیم و سهفاز چهارسیم، با محدوده توان اعلامشده تا 1732 کیلووات و 3000 کیلووات.
- اندازهگیری توان ظاهری و راکتیو: ارائه اطلاعات کاملتر برای بررسی وضعیت بار و مصرف انرژی.
- اندازهگیری ضریب توان: مناسب برای بررسی وضعیت بارهای الکتریکی و تشخیص شرایط نامطلوب ضریب توان.
- اندازهگیری زاویه فاز: برای تحلیل ارتباط فاز و وضعیت بار در مدارهای AC.
- تحلیل هارمونیک: امکان اندازهگیری هارمونیک تا مرتبه 32.
- اندازهگیری THD: کمک به بررسی اعوجاج هارمونیکی و کیفیت توان سیستم.
- تشخیص توالی فاز: قابلیت تشخیص فاز در محدوده 80 تا 1000 ولت.
- اندازهگیری Peak مثبت و منفی: برای بررسی مقادیر پیک سیگنال و رخدادهای لحظهای.
- Bluetooth 5.0: امکان ارتباط بیسیم با اپلیکیشن سازگار برای مشاهده و مدیریت اطلاعات اندازهگیری.
- دهانه فک بزرگ 75 میلیمتر: مناسب برای اندازهگیری هادیهای نسبتاً ضخیم در کاربردهای صنعتی.
- نمایشگر 9999 شمارشی: نمایش اطلاعات اندازهگیری با وضوح مناسب.
- نمایش چهار نتیجه بهصورت همزمان: برای مشاهده سریع چند پارامتر در حین اندازهگیری.
- ثبت مقدار Max/Min و Data Hold: مناسب برای ثبت و بررسی مقادیر مهم هنگام عیبیابی.
- هشدار اضافهبار و ولتاژ بالا: برای افزایش آگاهی کاربر هنگام قرار گرفتن دستگاه در شرایط غیرمجاز.
- خاموشی خودکار: برای کاهش مصرف باتری در زمان عدم استفاده، حدود 15 دقیقه.
پاور آنالایزر UT219P چه اندازهگیریهایی انجام میدهد؟
UT219P تنها یک آمپرمتر کلمپی ساده نیست. این دستگاه برای تحلیل پارامترهای مهم سیستمهای AC طراحی شده است و میتواند جریان AC، ولتاژ AC، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس، هارمونیک و THD را اندازهگیری یا تحلیل کند. بنابراین در پروژههایی که بررسی صرف جریان کافی نیست و باید وضعیت توان و کیفیت برق نیز ارزیابی شود، استفاده از یک کلمپ متر توان مانند UT219P مزیت قابل توجهی دارد.
اندازهگیری توان تکفاز و سهفاز با UT219P
یکی از نقاط قوت UNI-T UT219P پشتیبانی از اندازهگیری توان در مدارهای مختلف است. این دستگاه برای اندازهگیری توان تکفاز و همچنین سیستمهای سهفاز سهسیم و سهفاز چهارسیم طراحی شده است. در حالت تکفاز، محدوده اندازهگیری توان تا 1000kW اعلام شده و در سیستم سهفاز سهسیم تا 1732kW و در سیستم سهفاز چهارسیم تا 3000kW پشتیبانی میشود.
این قابلیت، UT219P را برای بررسی مصرف توان موتورهای الکتریکی، تجهیزات صنعتی، تابلوهای توزیع، خطوط تولید و سایر بارهای AC مناسب میکند. همچنین با در اختیار داشتن ضریب توان و پارامترهای توان، کاربر میتواند دید دقیقتری نسبت به وضعیت بار داشته باشد.
تحلیل هارمونیک و کیفیت توان
در بسیاری از تجهیزات مدرن مانند درایوها، منابع تغذیه سوئیچینگ، اینورترها و برخی تجهیزات صنعتی، جریان مصرفی کاملاً سینوسی نیست. وجود اعوجاج هارمونیکی میتواند روی کیفیت برق و عملکرد تجهیزات تأثیر بگذارد. UNI-T UT219P با قابلیت اندازهگیری هارمونیک تا مرتبه 32 و بررسی THD، ابزار مناسبی برای یک ارزیابی اولیه و عملی از وضعیت هارمونیکی مدارهای الکتریکی است.
در نتیجه، این مدل میتواند در عیبیابی مشکلاتی مانند اعوجاج شکل موج، بررسی بارهای غیرخطی و ارزیابی شرایط برق در تابلوهای توزیع و تجهیزات صنعتی مورد استفاده قرار گیرد. برای تحلیلهای تخصصی و استانداردهای دقیق کیفیت توان، باید محدوده و روش اندازهگیری مورد نیاز پروژه با مشخصات فنی دستگاه و الزامات استاندارد مربوطه تطبیق داده شود.
فناوری True RMS در UT219P چه کاربردی دارد؟
قابلیت True RMS یکی از ویژگیهای مهم UT219P است. در مدارهایی که شکل موج جریان یا ولتاژ کاملاً سینوسی نیست، استفاده از روشهای اندازهگیری ساده میتواند باعث اختلاف قابل توجه میان مقدار واقعی و مقدار نمایش دادهشده شود. True RMS برای اندازهگیری مؤثر سیگنالهای AC در شرایط پیچیدهتر طراحی شده و در کاربردهای صنعتی، تجهیزات الکترونیک قدرت و بارهای غیرخطی اهمیت بیشتری پیدا میکند.
دهانه کلمپ 75 میلیمتری؛ مناسب برای کابلهای ضخیم
دهانه فک UT219P تا 75 میلیمتر است. این دهانه بزرگ باعث میشود کاربر بتواند در بسیاری از کاربردهای صنعتی، کابلها و هادیهای با قطر بیشتر را بدون نیاز به باز کردن اتصالات داخل فک قرار دهد. با این حال، قطر واقعی هادی یا مجموعه هادیهای قابل اندازهگیری باید متناسب با فضای فک و دستورالعمل سازنده باشد و نباید صرفاً بر اساس ظرفیت جریان دستگاه تصمیمگیری شود.
ارتباط Bluetooth و انتقال اطلاعات
UNI-T UT219P به Bluetooth 5.0 مجهز شده است و از اپلیکیشن اختصاصی UNI-T Smart Measure پشتیبانی میکند. این قابلیت برای کاربرانی که میخواهند اطلاعات اندازهگیری را بهصورت بیسیم روی تلفن همراه مشاهده یا مدیریت کنند، کاربردی است. استفاده از ارتباط بیسیم میتواند هنگام کار در محیطهای صنعتی یا زمانی که دستگاه در فاصلهای مناسب از کاربر قرار گرفته است، راحتی بیشتری ایجاد کند.
استاندارد ایمنی و حفاظت دستگاه
UT219P دارای رده ایمنی CAT III 1000V / CAT IV 600V است. این ردهبندی برای استفاده در محیطهای اندازهگیری الکتریکی با سطوح مختلف انرژی و ریسک تعریف شده است. همچنین دستگاه دارای درجه حفاظت IP54 است. با وجود این ویژگیها، رعایت دستورالعملهای ایمنی، استفاده صحیح از پرابها و قرار دادن فک کلمپ روی هادی مناسب همچنان الزامی است و هیچ رده ایمنی، جایگزین اصول ایمنی کار با برق نمیشود.
این دستگاه مناسب چه کسانی است؟
- تکنسینهای برق صنعتی
- برقکاران و تکنسینهای تأسیسات
- تکنسینهای تعمیر و نگهداری تجهیزات صنعتی
- تکنسینهای تابلو برق و سیستمهای توزیع
- متخصصان موتورهای الکتریکی و تجهیزات دوار
- تکنسینهای سیستمهای خورشیدی و نیروگاههای فتوولتائیک
- کارشناسان عیبیابی و نگهداری برق
- شرکتهای خدمات فنی و مهندسی
- واحدهای تعمیرات و نگهداری کارخانهها
- کارشناسان کنترل و بررسی مصرف انرژی
- دانشگاهها و مراکز آموزشی برق و الکترونیک
کاربردهای پاور آنالایزر کلمپی UNI-T UT219P
- اندازهگیری جریان مصرفی ماشینآلات صنعتی
- بررسی ولتاژ و توان تابلوهای برق
- اندازهگیری توان موتورهای الکتریکی
- بررسی توان و ضریب توان تجهیزات صنعتی
- تحلیل اولیه هارمونیک و THD
- بررسی سیستمهای تکفاز و سهفاز
- عیبیابی تجهیزات الکتریکی و تابلوهای توزیع
- کنترل وضعیت بارهای الکتریکی
- بررسی سیستمهای فتوولتائیک و تجهیزات مرتبط
- تست و ارزیابی تجهیزات برق صنعتی
- بررسی توالی فاز در سیستمهای سهفاز
- اندازهگیری فرکانس و زاویه فاز
چه مشکلاتی را میتوان با UT219P بررسی کرد؟
- جریان مصرفی غیرعادی تجهیزات
- اختلاف در توان مصرفی تجهیزات
- ضریب توان نامناسب در بارهای الکتریکی
- وجود اعوجاج و هارمونیک در جریان یا ولتاژ
- مشکلات مربوط به توالی فاز
- بررسی وضعیت مصرف انرژی تجهیزات
- بررسی رفتار بارهای تکفاز و سهفاز
- تشخیص اولیه شرایط غیرعادی در تجهیزات قدرت
مشخصات فنی پاور آنالایزر کلمپی UNI-T UT219P
نوع دستگاه
کلمپ متر توان و هارمونیک / پاور آنالایزر کلمپی
توان تکفاز
حداکثر 1000kW
توان سهفاز سهسیم
حداکثر 1732kW
توان سهفاز چهارسیم
حداکثر 3000kW
توان راکتیو
حداکثر 1000kVAr
توان ظاهری
حداکثر 1000kVA
فرکانس توان
15Hz تا 1000Hz
زاویه فاز
180- تا 179.9+ درجه
اندازهگیری Peak
دارد؛ مثبت و منفی AC/DC
تشخیص توالی فاز
دارد؛ 80V تا 1000V
نمایشگر
LCD با شمارش 9999
نمایش همزمان
نمایش 4 نتیجه بهصورت همزمان
اپلیکیشن
UNI-T Smart Measure
خاموشی خودکار
حدود 15 دقیقه
رده ایمنی
CAT III 1000V / CAT IV 600V
گواهیها
CE، UKCA، cETLus
| مشخصه | مشخصات UNI-T UT219P |
|---|
| مدل |
UNI-T UT219P |
| نوع دستگاه |
کلمپ متر توان و هارمونیک / پاور آنالایزر کلمپی |
| جریان AC |
حداکثر 1000A |
| دقت جریان AC |
±(1.5% + 3) |
| ولتاژ AC |
حداکثر 1000V |
| دقت ولتاژ AC |
±(0.7% + 3) |
| توان تکفاز |
حداکثر 1000kW |
| توان سهفاز سهسیم |
حداکثر 1732kW |
| توان سهفاز چهارسیم |
حداکثر 3000kW |
| توان راکتیو |
حداکثر 1000kVAr |
| توان ظاهری |
حداکثر 1000kVA |
| فرکانس |
15Hz تا 1000Hz |
| ضریب توان |
1- تا 1+ |
| زاویه فاز |
180- تا 179.9+ درجه |
| هارمونیک |
تا مرتبه 32 |
| THD |
دارد |
| True RMS |
دارد |
| دهانه فک |
75 میلیمتر |
| تشخیص توالی فاز |
دارد؛ 80V تا 1000V |
| Bluetooth |
Bluetooth 5.0 |
| نمایشگر |
LCD با شمارش 9999 |
| Data Hold |
دارد |
| Min/Max |
دارد |
| خاموشی خودکار |
حدود 15 دقیقه |
| درجه حفاظت |
IP54 |
| رده ایمنی |
CAT III 1000V / CAT IV 600V |
| گواهیها |
CE، UKCA، cETLus |
مزایای خرید UNI-T UT219P
- ترکیب کلمپ متر جریان و پاورمتر در یک دستگاه
- اندازهگیری جریان AC تا 1000 آمپر
- اندازهگیری ولتاژ AC تا 1000 ولت
- پشتیبانی از اندازهگیری توان تکفاز و سهفاز
- تحلیل هارمونیک تا مرتبه 32 و بررسی THD
- True RMS برای اندازهگیری دقیقتر سیگنالهای AC
- دهانه فک بزرگ 75 میلیمتر
- ارتباط Bluetooth 5.0 با اپلیکیشن سازگار
- استاندارد ایمنی CAT III 1000V / CAT IV 600V
- درجه حفاظت IP54
چرا UT219P برای برق صنعتی انتخاب مناسبی است؟
در تعمیر و نگهداری تجهیزات صنعتی، دانستن مقدار جریان بهتنهایی همیشه برای تشخیص وضعیت سیستم کافی نیست. تکنسین ممکن است نیاز داشته باشد همزمان توان، ضریب توان، فرکانس، زاویه فاز و وضعیت هارمونیکها را بررسی کند. UT219P با ترکیب این قابلیتها در یک ابزار کلمپی، امکان انجام بخش مهمی از این بررسیها را با یک دستگاه فراهم میکند.
از طرف دیگر، دهانه فک 75 میلیمتری و قابلیت اندازهگیری جریان تا 1000 آمپر، آن را برای بسیاری از کاربردهای برق صنعتی و تجهیزات قدرت مناسب کرده است. بنابراین این محصول میتواند برای تیمهای تعمیرات، تکنسینهای برق، پیمانکاران تأسیسات و کارشناسان عیبیابی که به یک ابزار چندمنظوره و قابل حمل نیاز دارند، انتخاب مناسبی باشد.
تفاوت پاورمتر کلمپی UT219P با کلمپ متر معمولی
کلمپ مترهای معمولی عمدتاً برای اندازهگیری جریان و ولتاژ استفاده میشوند، اما UT219P فراتر از این اندازهگیریهای پایه عمل میکند. این دستگاه علاوه بر جریان و ولتاژ، اطلاعاتی مانند توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس، هارمونیک و THD را نیز ارائه میدهد. به همین دلیل، برای تحلیل عملکرد تجهیزات و سیستمهای AC، امکانات بسیار بیشتری نسبت به یک آمپرمتر کلمپی ساده در اختیار کاربر قرار میدهد.
سؤالات متداول درباره UNI-T UT219P
آیا UNI-T UT219P جریان 2000 آمپر را اندازهگیری میکند؟
خیر. طبق مشخصات رسمی UNI-T، حداکثر محدوده اندازهگیری جریان AC در UT219P برابر با 1000 آمپر است. بنابراین عدد 2000 آمپر که در برخی توضیحات فروشگاهی دیده میشود برای این مدل صحیح نیست.
آیا UT219P یک پاور آنالایزر است یا کلمپ متر؟
UT219P در اصل یک کلمپ متر توان و هارمونیک است که قابلیتهای پیشرفته اندازهگیری توان، هارمونیک و پارامترهای کیفیت توان را ارائه میدهد. به همین دلیل در بازار با عناوینی مانند پاور آنالایزر کلمپی، پاورمتر کلمپی و کلمپ متر توان نیز شناخته میشود.
حداکثر ولتاژ قابل اندازهگیری با UT219P چقدر است؟
حداکثر محدوده اندازهگیری ولتاژ AC در این مدل 1000 ولت است.
آیا UT219P برای سیستمهای سهفاز مناسب است؟
بله. UT219P از اندازهگیری توان در سیستمهای سهفاز سهسیم و سهفاز چهارسیم پشتیبانی میکند و برای بررسی بسیاری از سیستمهای صنعتی و توزیع برق مناسب است.
آیا UT219P قابلیت اندازهگیری هارمونیک دارد؟
بله. این دستگاه قابلیت اندازهگیری هارمونیک تا مرتبه 32 و بررسی THD را دارد.
آیا UT219P قابلیت اندازهگیری ضریب توان دارد؟
بله. ضریب توان در محدوده 1- تا 1+ قابل اندازهگیری است و دستگاه برای تحلیل وضعیت بار از این پارامتر استفاده میکند.
دهانه فک کلمپ UT219P چند میلیمتر است؟
دهانه فک این دستگاه 75 میلیمتر است و برای اندازهگیری هادیهای نسبتاً ضخیم در کاربردهای صنعتی طراحی شده است.
آیا UT219P از True RMS پشتیبانی میکند؟
بله. فناوری True RMS در UT219P برای اندازهگیری جریان و ولتاژ AC در شرایط مختلف شکل موج به کار گرفته شده است.
آیا UT219P به بلوتوث مجهز است؟
بله. دستگاه از Bluetooth 5.0 پشتیبانی میکند و امکان استفاده از اپلیکیشن UNI-T Smart Measure برای ارتباط با دستگاه فراهم شده است.
آیا UT219P برای اندازهگیری توان موتور مناسب است؟
بله. اندازهگیری توان، جریان، ولتاژ، ضریب توان، زاویه فاز و فرکانس باعث میشود UT219P برای بررسی عملکرد الکتریکی موتورهای AC و تجهیزات صنعتی کاربردی باشد. انتخاب روش اندازهگیری باید مطابق نوع موتور و آرایش سیستم انجام شود.
آیا UT219P قابلیت اندازهگیری دما، مقاومت و ظرفیت خازنی دارد؟
خیر؛ این موارد در مشخصات رسمی UT219P ذکر نشدهاند. بنابراین مشخصاتی مانند مقاومت 60 مگااهم، ظرفیت 60 میلیفاراد یا اندازهگیری دمای 1000 درجه سانتیگراد نباید به این مدل نسبت داده شوند. این موارد در متنهای فروشگاهی ممکن است به اشتباه از مشخصات سایر مدلهای UNI-T وارد شده باشند.
استاندارد ایمنی UT219P چیست؟
این دستگاه دارای رده ایمنی CAT III 1000V / CAT IV 600V و درجه حفاظت IP54 است. رعایت دستورالعملهای ایمنی سازنده هنگام کار با مدارهای برق الزامی است.
آیا خرید UNI-T UT219P از کالیبکس برای کاربردهای حرفهای مناسب است؟
اگر به یک کلمپ متر حرفهای برای اندازهگیری جریان و ولتاژ AC و همچنین تحلیل توان، ضریب توان، زاویه فاز و هارمونیک نیاز دارید، UT219P میتواند گزینهای مناسب برای استفادههای صنعتی، تعمیراتی و مهندسی باشد. کالیبکس میتواند این مدل را برای کاربرانی پیشنهاد کند که امکانات یک پاورمتر کلمپی حرفهای را در قالب یک دستگاه قابل حمل نیاز دارند.
جمعبندی
UNI-T UT219P یک کلمپ متر توان حرفهای با قابلیت تحلیل هارمونیک است که برای اندازهگیری جریان AC تا 1000 آمپر، ولتاژ AC تا 1000 ولت، توان تکفاز و سهفاز، توان اکتیو، راکتیو و ظاهری، ضریب توان، زاویه فاز، فرکانس و هارمونیک طراحی شده است. دهانه فک 75 میلیمتری، True RMS، اندازهگیری Peak، تحلیل هارمونیک تا مرتبه 32، THD، تشخیص توالی فاز، Bluetooth 5.0، درجه حفاظت IP54 و رده ایمنی CAT III 1000V / CAT IV 600V از مهمترین ویژگیهای این محصول هستند.
در مجموع، اگر هدف شما خرید پاور آنالایزر کلمپی UNI-T UT219P برای برق صنعتی، تابلو برق، تجهیزات توزیع، موتورهای الکتریکی، سیستمهای سهفاز، تجهیزات فتوولتائیک و عیبیابی پارامترهای توان و کیفیت برق است، این مدل مجموعهای از قابلیتهای مهم اندازهگیری را در یک ابزار قابل حمل ارائه میدهد.
