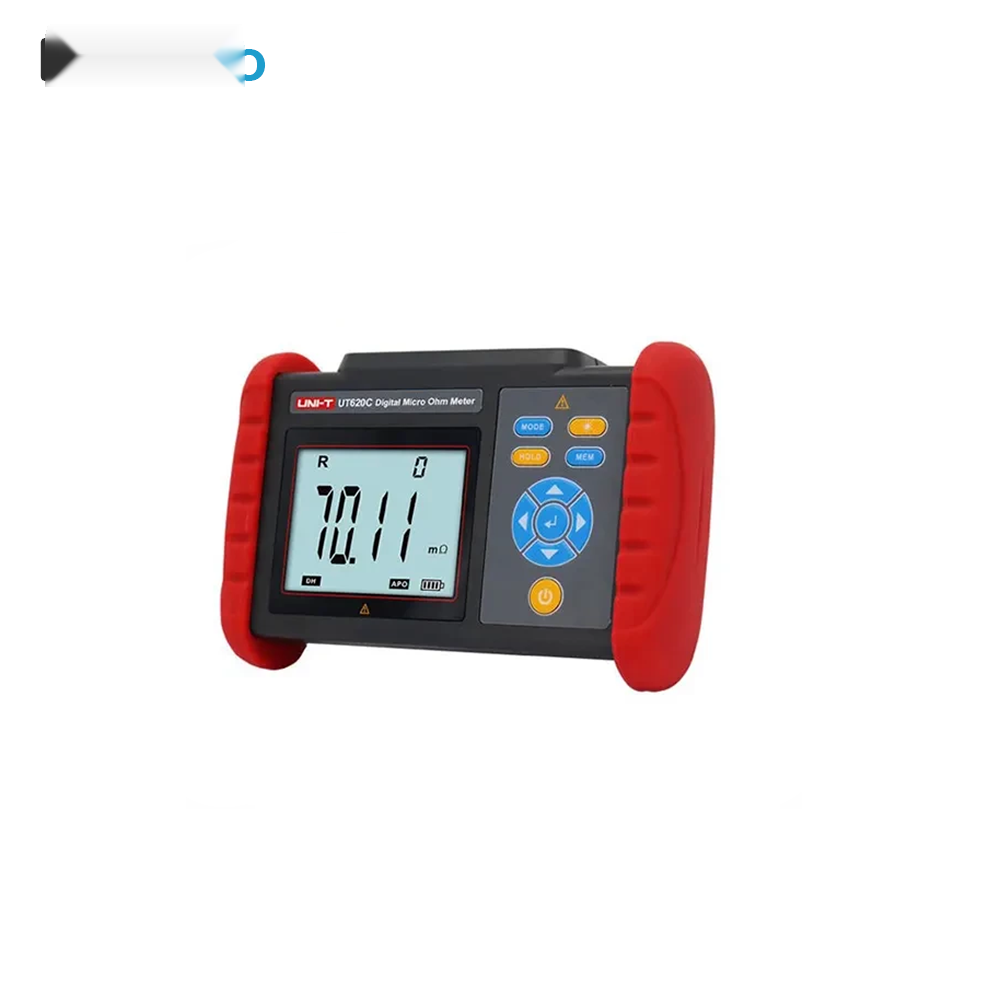

میکرو اهممتر دیجیتال یونیتی UNI-T مدل UT620C | مقاومتسنج چهار سیمه با رزولوشن 1 میکرواهم
میکرو اهممتر دیجیتال یونیتی UNI-T مدل UT620C یک مقاومتسنج دیجیتال تخصصی برای اندازهگیری مقاومت DC از مقادیر بسیار پایین تا مقاومتهای بالاتر است. این دستگاه با روش چهار سیمه طراحی شده و برای اندازهگیری مقاومت کابلها، سیمها، کنتاکت کلیدها و رلهها، سیمپیچ موتورها و ترانسفورماتورها، اتصالات فلزی، نقاط اتصال و سایر هادیهای کممقاومت کاربرد دارد.
UNI-T UT620C دارای محدوده اندازهگیری بسیار وسیع از 0.001 میلیاهم تا 300 کیلواهم است و در پایینترین رنج، رزولوشن اندازهگیری آن به 0.001 میلیاهم یا 1 میکرواهم میرسد. این مدل همچنین به نمایشگر LCD بزرگ، نور پسزمینه، باتری لیتیومی قابل شارژ، حافظه 500 گروه داده، رابط USB و قابلیت خاموشی خودکار مجهز شده است.
میکرو اهممتر UNI-T UT620C چیست؟
UT620C یک دستگاه Digital Low Resistance Meter است که برای اندازهگیری مقاومت هادیها و اتصالات طراحی شده است. تفاوت اصلی این نوع مقاومتسنج با اهممترهای عمومی، تمرکز آن بر اندازهگیری مقاومتهای پایین و استفاده از روش چهار سیمه است.
در روش چهار سیمه، جریان تست از مسیرهای مشخصی به قطعه اعمال میشود و اندازهگیری ولتاژ از مسیر مجزا انجام میگیرد. این روش باعث کاهش تأثیر مقاومت سیمهای تست و مقاومت تماس بر نتیجه نهایی میشود و برای اندازهگیری مقاومت پایین دقت و تکرارپذیری مناسبی ایجاد میکند.
ویژگیهای اصلی میکرو اهممتر UNI-T UT620C
- محدوده اندازهگیری مقاومت از 0.001mΩ تا 300.0kΩ
- رزولوشن تا 1µΩ
- اندازهگیری چهار سیمه دقیق و ایمن
- جریان تست در پایینترین رنج حداقل 1 آمپر
- نمایشگر LCD بزرگ با نور پسزمینه قابل تنظیم
- حافظه داخلی برای ذخیره 500 گروه داده
- انتقال اطلاعات از طریق USB
- باتری لیتیومی 3.7V و 2000mAh قابل شارژ
- زمان پاسخ و اندازهگیری حدود 2 بار در ثانیه
- قابلیت خاموشی خودکار
- محافظت در برابر اضافهبار
- اندازهگیری مقاومت کابلها و هادیها
- مناسب تست مقاومت کنتاکت کلیدها و رلهها
- مناسب اندازهگیری مقاومت سیمپیچ موتورها و ترانسفورماتورها
- مناسب بررسی مقاومت اتصال هادیهای شبکه زمین
مشخصات فنی میکرو اهممتر دیجیتال UNI-T مدل UT620C
| مشخصه | مشخصات فنی |
|---|
| برند |
UNI-T |
| مدل |
UT620C |
| نوع دستگاه |
میکرو اهممتر دیجیتال / مقاومتسنج مقاومت پایین |
| نوع اندازهگیری |
مقاومت DC |
| روش اندازهگیری |
چهار سیمه |
| محدوده کلی مقاومت |
0.001mΩ تا 300.0kΩ |
| کمترین رزولوشن |
0.001mΩ یا 1µΩ |
| رنج اول |
0.001mΩ تا 10.000mΩ |
| رزولوشن رنج اول |
0.001mΩ |
| رنج دوم |
10.01mΩ تا 100.00mΩ |
| رزولوشن رنج دوم |
0.01mΩ |
| رنج سوم |
100.1mΩ تا 1000.0mΩ |
| رزولوشن رنج سوم |
0.1mΩ |
| رنج چهارم |
1.001Ω تا 10.000Ω |
| رزولوشن رنج چهارم |
0.001Ω |
| رنج پنجم |
10.01Ω تا 100.00Ω |
| رزولوشن رنج پنجم |
0.01Ω |
| رنج ششم |
100.1Ω تا 1000.0Ω |
| رزولوشن رنج ششم |
0.1Ω |
| رنج هفتم |
1.001kΩ تا 10.000kΩ |
| رزولوشن رنج هفتم |
0.001kΩ |
| رنج هشتم |
10.01kΩ تا 100.00kΩ |
| رزولوشن رنج هشتم |
0.01kΩ |
| رنج نهم |
100.1kΩ تا 300.0kΩ |
| رزولوشن رنج نهم |
0.1kΩ |
| دقت |
±(0.1%FS + 20dgt) |
| جریان تست |
حداقل 1A در پایینترین رنج |
| ولتاژ مدار باز |
حداکثر 4.2V DC |
| نمایشگر |
LCD با ابعاد 71 × 52 میلیمتر |
| نور پسزمینه |
قابل تنظیم |
| سرعت اندازهگیری |
حدود 2 اندازهگیری در ثانیه |
| حافظه |
500 گروه داده |
| انتقال داده |
USB |
| محافظت اضافهبار |
دارد |
| خاموشی خودکار |
دارد |
| منبع تغذیه |
باتری لیتیومیون 3.7V با ظرفیت 2000mAh، قابل شارژ |
| توان اندازهگیری |
حداکثر 8W |
| دمای کاری |
18 تا 28 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 70% RH |
| دمای نگهداری |
15- تا 50 درجه سانتیگراد |
| رطوبت نگهداری |
کمتر از 70% RH |
| مقاومت عایقی |
بیش از 10MΩ |
| ولتاژ قابل تحمل |
AC 3700V بین مدار و بدنه |
| استاندارد ایمنی |
IEC61010-1، CAT III 600V، Pollution Degree 2 |
رنجهای اندازهگیری مقاومت در UT620C
یکی از نقاط قوت UNI-T UT620C محدوده وسیع مقاومتسنجی آن است. دستگاه از مقاومتهای بسیار پایین در محدوده میکرواهم و میلیاهم شروع میکند و تا 300 کیلواهم ادامه میدهد. به این ترتیب میتوان با یک دستگاه، طیف گستردهای از تستهای مقاومت را انجام داد.
| محدوده مقاومت | رزولوشن | دقت |
|---|
| 0.001mΩ تا 10.000mΩ |
0.001mΩ |
±(0.1%FS + 20dgt) |
| 10.01mΩ تا 100.00mΩ |
0.01mΩ |
±(0.1%FS + 20dgt) |
| 100.1mΩ تا 1000.0mΩ |
0.1mΩ |
±(0.1%FS + 20dgt) |
| 1.001Ω تا 10.000Ω |
0.001Ω |
±(0.1%FS + 20dgt) |
| 10.01Ω تا 100.00Ω |
0.01Ω |
±(0.1%FS + 20dgt) |
| 100.1Ω تا 1000.0Ω |
0.1Ω |
±(0.1%FS + 20dgt) |
| 1.001kΩ تا 10.000kΩ |
0.001kΩ |
±(0.1%FS + 20dgt) |
| 10.01kΩ تا 100.00kΩ |
0.01kΩ |
±(0.1%FS + 20dgt) |
| 100.1kΩ تا 300.0kΩ |
0.1kΩ |
±(0.1%FS + 20dgt) |
رزولوشن 1 میکرواهم در UT620C
در پایینترین رنج، UT620C قادر است تغییرات مقاومت تا 1 میکرواهم را تفکیک کند. این سطح از رزولوشن برای بررسی اتصالات کممقاومت و هادیهایی که اختلاف مقاومت آنها بسیار کوچک است، اهمیت ویژهای دارد.
برای اندازهگیری مقاومتهای بسیار پایین، اتصال چهار سیمه و استفاده از کابلهای Kelvin مناسب اهمیت زیادی دارد؛ زیرا مقاومت خود کابل و مقاومت محل تماس میتواند در مقدار نهایی اثر بگذارد.
اندازهگیری چهار سیمه و کاربرد آن
UT620C با روش چهار سیمه اندازهگیری میکند. در این روش مسیر عبور جریان تست از مسیر اندازهگیری ولتاژ جدا است. به همین دلیل تأثیر مقاومت کابلها و اتصالات در اندازهگیری مقاومتهای پایین کاهش پیدا میکند.
این روش برای اندازهگیری مقاومت کابل، سیم، کنتاکت، رله، سیمپیچ، اتصالات فلزی و سایر هادیهای کممقاومت مناسب است.
کاربردهای میکرو اهممتر UNI-T UT620C
میکرو اهممتر UT620C برای طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار میگیرد. از جمله مهمترین آنها میتوان به مخابرات، صنعت برق، خطوط توزیع، خطوط انتقال، تجهیزات نفت و گاز، سیستمهای زمین و کاربردهای هواشناسی اشاره کرد.
- اندازهگیری مقاومت سیم و کابل
- تست مقاومت کنتاکت کلیدها
- اندازهگیری مقاومت رلهها
- اندازهگیری مقاومت کویلها
- تست مقاومت سیمپیچ موتورها
- تست مقاومت سیمپیچ ترانسفورماتورها
- اندازهگیری مقاومت اتصالات فلزی
- بررسی مقاومت نقاط اتصال و پرچهای فلزی
- اندازهگیری مقاومت پایین در مدارها
- بررسی مقاومت اتصال بین شبکه زمین و الکترود زمین
- کنترل کیفیت هادیها و اتصالات
حافظه 500 گروه برای ثبت دادهها
این دستگاه میتواند حداکثر 500 گروه داده را در حافظه ذخیره کند. ذخیره نتایج برای پروژههایی که نیاز به انجام اندازهگیریهای متعدد دارند، باعث میشود کاربر بتواند نتایج را ثبت و برای تحلیل یا گزارشگیری بعدی نگهداری کند.
انتقال اطلاعات با USB
وجود رابط USB امکان انتقال اطلاعات اندازهگیریشده به کامپیوتر را فراهم میکند. این قابلیت برای آرشیو نتایج، تحلیل دادهها و تهیه گزارش در پروژههای تعمیر و نگهداری و کنترل کیفیت کاربردی است.
نمایشگر LCD بزرگ با نور پسزمینه
UT620C به یک نمایشگر LCD با ابعاد تقریبی 71 × 52 میلیمتر مجهز شده است. نور پسزمینه قابل تنظیم آن باعث میشود خواندن مقدار مقاومت در محیطهای کمنور راحتتر باشد.
باتری لیتیومی قابل شارژ
منبع تغذیه داخلی دستگاه یک باتری لیتیومیون 3.7V با ظرفیت 2000mAh است. این باتری قابل شارژ، استفاده از دستگاه را در شرایط میدانی و محیطهایی که دسترسی مداوم به برق شهری وجود ندارد آسانتر میکند.
حفاظت در برابر اضافهبار و ولتاژ
UT620C به مدار حفاظت اضافهبار مجهز است و ولتاژ مدار باز آن حداکثر 4.2V است. همچنین مقاومت عایقی بیش از 10MΩ و تحمل ولتاژ AC تا 3700V بین مدار و بدنه در مشخصات فنی آن درج شده است.
این مشخصات در کنار استاندارد IEC61010-1 و رده حفاظتی CAT III 600V، طراحی دستگاه را برای کاربردهای اندازهگیری حرفهای نشان میدهد. با این حال، مقاومتسنجی باید تنها روی مدارهای بدون انرژی و مطابق دستورالعمل ایمنی انجام شود.
سرعت اندازهگیری حدود 2 بار در ثانیه
سرعت پاسخ UT620C حدود 2 اندازهگیری در ثانیه است. این سرعت برای تستهای متوالی قطعات و ثبت چندین اندازهگیری در زمان کوتاه مناسب است.
خاموشی خودکار برای کاهش مصرف انرژی
قابلیت Auto Power Off باعث میشود دستگاه پس از عدم استفاده بهصورت خودکار خاموش شود و از مصرف غیرضروری باتری جلوگیری گردد. این ویژگی مخصوصاً در استفادههای طولانی و کارهای میدانی مفید است.
شرایط محیطی مناسب برای کار با UT620C
برای دستیابی به مشخصات اندازهگیری اعلامشده، شرایط کاری دستگاه اهمیت دارد. محدوده دمای کاری اعلامشده برای UT620C برابر با 18 تا 28 درجه سانتیگراد و رطوبت نسبی کمتر از 70 درصد است. محدوده نگهداری دستگاه نیز از 15- تا 50 درجه سانتیگراد تعیین شده است.
مزایای میکرو اهممتر دیجیتال UNI-T UT620C
- رزولوشن تا 1µΩ
- محدوده اندازهگیری بسیار وسیع تا 300kΩ
- روش چهار سیمه
- جریان تست حداقل 1A در پایینترین رنج
- حافظه 500 داده
- رابط USB
- نمایشگر LCD بزرگ
- نور پسزمینه قابل تنظیم
- باتری قابل شارژ
- خاموشی خودکار
- حفاظت اضافهبار
- استاندارد IEC61010-1
- رده ایمنی CAT III 600V
نحوه استفاده از UNI-T UT620C
- از بیبرق بودن کامل مدار یا قطعه مورد آزمایش اطمینان حاصل کنید.
- کابلهای تست چهار سیمه را به ترمینالهای مناسب متصل کنید.
- رنج مناسب مقاومت را انتخاب کنید.
- اتصال Kelvin را روی دو نقطه مورد اندازهگیری برقرار کنید.
- اندازهگیری را آغاز کنید و مقدار مقاومت را روی LCD مشاهده کنید.
- در صورت نیاز اطلاعات اندازهگیری را در حافظه ذخیره کنید.
- برای انتقال نتایج، کابل USB را به دستگاه و کامپیوتر متصل نمایید.
- پس از اتمام کار، دستگاه را خاموش کنید یا اجازه دهید قابلیت خاموشی خودکار فعال شود.
نکات مهم هنگام اندازهگیری مقاومتهای پایین
- مدار مورد آزمایش باید کاملاً از منبع انرژی جدا شده باشد.
- سطح تماس کابلها و گیرههای تست باید تمیز و عاری از آلودگی باشد.
- برای اندازهگیری مقاومت بسیار پایین، اتصال چهار سیمه را دقیق و محکم برقرار کنید.
- در آزمونهای مقایسهای، محل اتصال تست را ثابت نگه دارید.
- دمای قطعه تحت آزمایش میتواند بر مقدار مقاومت برخی هادیها تأثیر بگذارد.
- از دستگاه برای اندازهگیری مدارهایی که دارای ولتاژ خارجی هستند استفاده نکنید.
خرید میکرو اهممتر UNI-T UT620C از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. UNI-T UT620C برای مهندسان برق، تکنسینهای تعمیر و نگهداری، واحدهای کنترل کیفیت، خطوط انتقال و توزیع و آزمایشگاههایی مناسب است که به مقاومتسنجی چهار سیمه، رزولوشن میکرواهم، حافظه داخلی و انتقال داده به کامپیوتر نیاز دارند.
سوالات متداول میکرو اهممتر UNI-T UT620C
میکرو اهممتر UNI-T UT620C برای چه کاری استفاده میشود؟
UT620C برای اندازهگیری مقاومت کابلها، سیمها، کنتاکتها، رلهها، سیمپیچ موتورها و ترانسفورماتورها، اتصالات فلزی و هادیهای کممقاومت استفاده میشود.
کمترین رزولوشن UNI-T UT620C چقدر است؟
کمترین رزولوشن دستگاه در پایینترین رنج 0.001 میلیاهم یا 1 میکرواهم است.
محدوده اندازهگیری مقاومت UT620C چقدر است؟
دستگاه مقاومت را در محدودهای از 0.001 میلیاهم تا 300 کیلواهم اندازهگیری میکند.
آیا UNI-T UT620C چهار سیمه است؟
بله. روش اندازهگیری این دستگاه چهار سیمه است و برای اندازهگیری دقیق مقاومت پایین طراحی شده است.
حداکثر جریان تست UT620C چقدر است؟
در پایینترین محدوده مقاومت، جریان تست دستگاه حداقل 1 آمپر است.
حافظه UT620C چند داده را ذخیره میکند؟
حافظه داخلی دستگاه امکان ذخیره 500 گروه داده را فراهم میکند.
آیا UT620C به کامپیوتر متصل میشود؟
بله. دستگاه دارای رابط USB برای انتقال اطلاعات به کامپیوتر است.
منبع تغذیه UNI-T UT620C چیست؟
این دستگاه از یک باتری لیتیومیون 3.7V با ظرفیت 2000mAh و قابلیت شارژ مجدد استفاده میکند.
آیا UT620C خاموشی خودکار دارد؟
بله. دستگاه مجهز به قابلیت خاموشی خودکار برای کاهش مصرف باتری است.
سرعت اندازهگیری UT620C چقدر است؟
سرعت اندازهگیری دستگاه حدود 2 بار در ثانیه است.
جمعبندی میکرو اهممتر دیجیتال UNI-T UT620C
میکرو اهممتر دیجیتال UNI-T مدل UT620C یک مقاومتسنج چهار سیمه با محدوده اندازهگیری بسیار وسیع از 0.001 میلیاهم تا 300 کیلواهم است که در پایینترین رنج رزولوشن 1 میکرواهم ارائه میدهد. روش چهار سیمه، جریان تست حداقل 1 آمپر، حافظه 500 گروه، USB، باتری لیتیومی قابل شارژ، نمایشگر LCD بزرگ، نور پسزمینه، حفاظت اضافهبار و خاموشی خودکار، این دستگاه را برای اندازهگیری مقاومت کابلها، هادیها، کنتاکتها، رلهها، سیمپیچها و سایر اتصالات کممقاومت در کاربردهای صنعتی و فنی مناسب کرده است.
