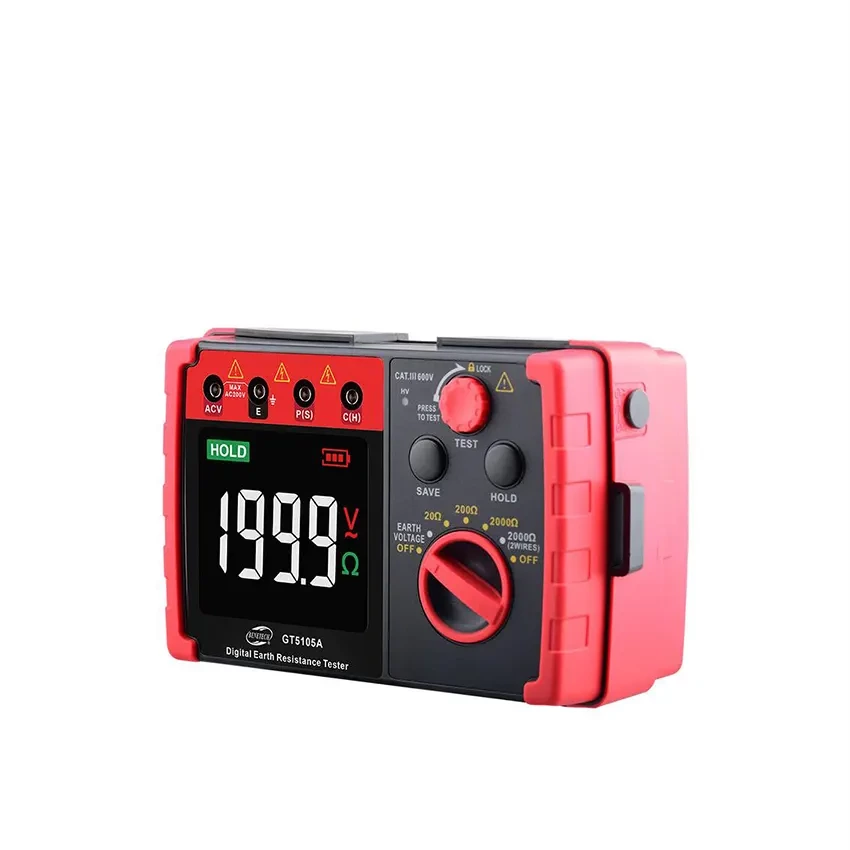

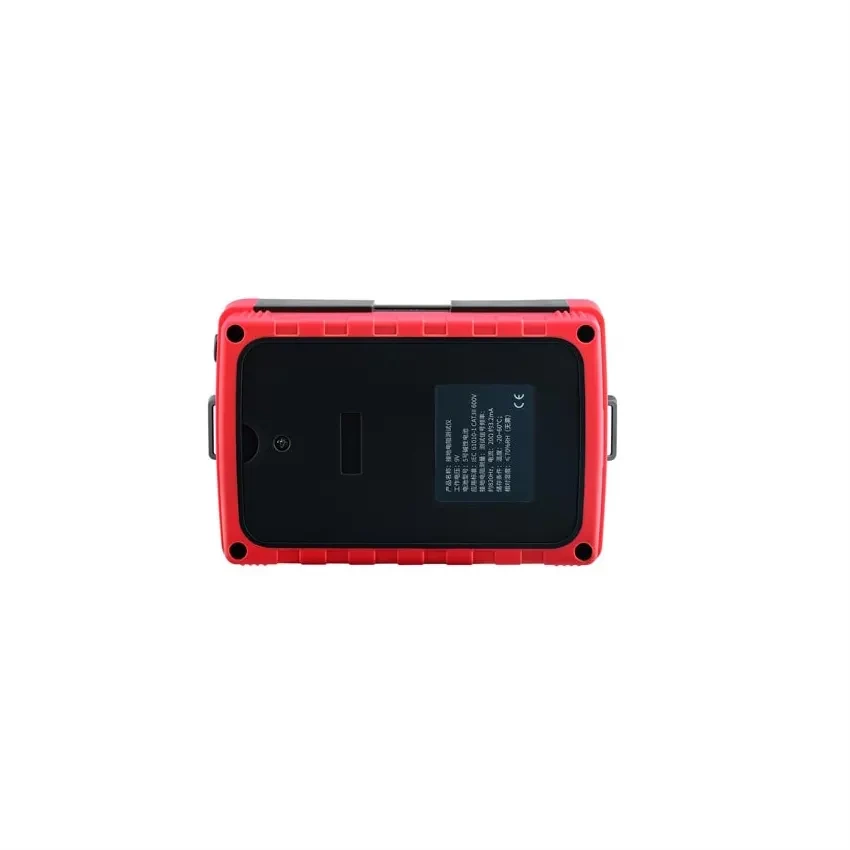

معرفی ارت سنج دیجیتال بنتک مدل BENETECH GT5105A
ارت سنج دیجیتال بنتک مدل BENETECH GT5105A یک دستگاه تخصصی برای اندازهگیری مقاومت سیستم اتصال زمین و ولتاژ زمین است که برای استفاده در تاسیسات الکتریکی، تجهیزات برق، سیستمهای حفاظتی، تابلوهای برق، سیستمهای ارتینگ و تجهیزات حفاظت در برابر صاعقه طراحی شده است. این ارت تستر با بهرهگیری از مدار کنترل میکروکنترلری، امکان انجام اندازهگیریهای دقیق به روش سه سیمه و همچنین اندازهگیری ساده دو سیمه را فراهم میکند و گزینهای کاربردی برای تکنسینهای برق، مهندسان، پیمانکاران تاسیسات و متخصصان تست و نگهداری سیستمهای الکتریکی محسوب میشود.
یکی از مهمترین مزایای ارت سنج BENETECH GT5105A وجود چند رنج اندازهگیری مقاومت زمین است. این دستگاه مقاومت زمین را در رنجهای 20Ω، 200Ω و 2000Ω اندازهگیری میکند و برای اندازهگیری دو سیمه نیز رنج 2000Ω را در اختیار کاربر قرار میدهد. دقت و رزولوشن مناسب در رنج پایین، امکان بررسی دقیقتر مقاومت سیستمهای اتصال زمین را فراهم میسازد.
اندازه گیری مقاومت زمین با روش دو سیمه و سه سیمه
ارت تستر بنتک GT5105A برای اندازهگیری مقاومت زمین از دو روش کاربردی پشتیبانی میکند. روش سه سیمه برای اندازهگیری دقیقتر مقاومت سیستم ارت مورد استفاده قرار میگیرد و روش دو سیمه نیز برای تستهای سادهتر و سریعتر کاربرد دارد. در روش سه سیمه، سیمهای تست به ترمینالهای مربوط به E، P و C متصل شده و از میلههای کمکی برای انجام تست استفاده میشود. این ساختار باعث میشود دستگاه برای بررسی سیستمهای ارت در محیطهای مختلف انعطافپذیری مناسبی داشته باشد.
دقت و رنج اندازه گیری ارت سنج GT5105A
ارت سنج دیجیتال BENETECH GT5105A دارای سه رنج اصلی برای اندازهگیری مقاومت زمین است. در رنج 20 اهم، رزولوشن دستگاه 0.01Ω و دقت آن ±(2%+10) است. در رنج 200 اهم، رزولوشن 0.1Ω و دقت ±(2%+3) و در رنج 2000 اهم، رزولوشن 1Ω و دقت ±(2%+3) اعلام شده است. در حالت اندازهگیری دو سیمه 2000Ω، دقت دستگاه ±(2%+5) و رزولوشن آن 1Ω است. این تنوع رنج به کاربر اجازه میدهد متناسب با مقدار تقریبی مقاومت سیستم زمین، محدوده مناسب را انتخاب کند.
قابلیت اندازه گیری ولتاژ زمین
علاوه بر اندازهگیری مقاومت زمین، ارت متر بنتک GT5105A امکان اندازهگیری ولتاژ زمین را نیز فراهم میکند. رنج اندازهگیری ولتاژ زمین این دستگاه تا 200V بوده و رزولوشن آن 0.1V با دقت ±(2%+5) است. این قابلیت به تکنسین کمک میکند پیش از انجام تست مقاومت زمین، شرایط الکتریکی نقطه مورد آزمایش را بررسی کند.
نمایشگر LCD، HOLD و ذخیره اطلاعات
یکی از امکانات کاربردی این تستر مقاومت زمین بنتک، نمایشگر LCD خوانا با نور پسزمینه است که مشاهده مقدار اندازهگیری شده را در شرایط مختلف آسانتر میکند. قابلیت Data Hold نیز برای ثابت نگه داشتن مقدار نمایش داده شده روی صفحه در نظر گرفته شده است. دستگاه همچنین امکان ذخیرهسازی اطلاعات اندازهگیری را دارد و بر اساس اطلاعات فنی موجود، میتواند تا 20 مجموعه داده را در حافظه نگهداری کند.
هشدار اضافه بار و تشخیص اتصال نامناسب
برای افزایش اطمینان در هنگام اندازهگیری، GT5105A دارای قابلیت تشخیص وضعیتهای غیرعادی است. نمایش عبارت OL روی LCD نشاندهنده خارج شدن مقدار از محدوده انتخاب شده است. همچنین در صورت برقراری نامناسب اتصال سیمهای C یا E، دستگاه میتواند هشدار مربوط به اتصال نامناسب را روی نمایشگر نشان دهد. این قابلیتها به کاربر کمک میکنند قبل از ثبت نتیجه، وضعیت اتصال مدار تست را بررسی کند.
طراحی مقاوم و ساختار ایمنی دستگاه
ارت سنج دیجیتال BENETECH GT5105A دارای ساختار عایق دوگانه یا تقویتشده است و برای استفاده در محیطهای کاری استاندارد طراحی شده است. این مدل طبق مشخصات فنی موجود دارای استانداردهای IEC 61010-1، IEC 61326-1 و IEC 60529 بوده و درجه حفاظت بدنه آن IP40 اعلام شده است. محدوده دمای کاری دستگاه 5 تا 40 درجه سانتیگراد و حداکثر ارتفاع کاری آن 2000 متر است.
کاربردهای ارت سنج بنتک GT5105A
- اندازهگیری مقاومت سیستمهای اتصال زمین و ارتینگ
- بررسی مقاومت زمین در تاسیسات و تجهیزات الکتریکی
- تست سیستمهای ارت تابلوهای برق و تجهیزات صنعتی
- اندازهگیری ولتاژ زمین
- بررسی سیستمهای حفاظت در برابر صاعقه
- بازرسی و نگهداری دورهای سیستمهای ارتینگ
- استفاده توسط تکنسینهای برق، پیمانکاران تاسیسات و کارشناسان نگهداری
اقلام همراه ارت تستر BENETECH GT5105A
این دستگاه به همراه تجهیزات لازم برای انجام تست مقاومت زمین عرضه میشود. محتویات متداول کیت شامل دستگاه ارت سنج، دو عدد میله یا الکترود کمکی زمین، سیم تست سبز 5 متری مجهز به گیره سوسماری، سیم تست زرد 10 متری، سیم تست قرمز 20 متری، باتریهای آلکالاین، دفترچه راهنما و کیف حمل است.
مزایای ارت سنج دیجیتال بنتک GT5105A
- پشتیبانی از اندازهگیری دو سیمه و سه سیمه
- اندازهگیری مقاومت زمین تا 2000Ω
- اندازهگیری ولتاژ زمین تا 200V
- رزولوشن 0.01Ω در رنج 20Ω
- نمایشگر LCD مجهز به نور پسزمینه
- قابلیت Data Hold برای ثابت نگه داشتن نتیجه
- ذخیرهسازی نتایج اندازهگیری
- نمایش وضعیت باتری
- هشدار اضافهبار با نمایش OL
- بدنه مقاوم با ساختار عایق دوگانه یا تقویتشده
مشخصات فنی ارت سنج BENETECH GT5105A
نوع دستگاه
ارت سنج دیجیتال / تستر مقاومت زمین
مقاومت زمین
20Ω / 200Ω / 2000Ω
مقاومت زمین در حالت دو سیمه
2000Ω
دقت مقاومت زمین در رنج 20Ω
±(2%+10)
دقت مقاومت زمین در رنج 200Ω
±(2%+3)
دقت مقاومت زمین در رنج 2000Ω
±(2%+3)
دقت رنج 2000Ω دو سیمه
±(2%+5)
فرکانس سیگنال تست
حدود 820Hz
جریان تست
حدود 3.2mA در رنج 20Ω
نمایشگر
LCD با نور پسزمینه
حافظه
ذخیره تا 20 مجموعه داده
منبع تغذیه
6 عدد باتری آلکالاین 1.5V سایز AA
ابعاد
176 × 77 × 110 میلیمتر
استاندارد ایمنی
IEC 61010-1 / CAT III 600V
استاندارد EMC
IEC 61326-1
دمای کاری
5 تا 40 درجه سانتیگراد
ارتفاع کاری
حداکثر 2000 متر
نحوه انتخاب و استفاده از ارت سنج GT5105A
برای دستیابی به نتیجه قابل اعتماد، ابتدا وضعیت باتری و اتصال صحیح سیمهای تست بررسی شود. در تست سه سیمه، میلههای کمکی باید مطابق روش استاندارد در زمین قرار گرفته و سیمهای تست به ترمینالهای مربوطه متصل شوند. سپس رنج مناسب مقاومت زمین انتخاب شده و با فشردن کلید TEST اندازهگیری انجام میشود. در صورتی که مقدار نمایش داده شده خارج از محدوده باشد، عبارت OL ظاهر میشود و باید رنج مناسبتری انتخاب شود.
هنگام اندازهگیری ولتاژ زمین نیز باید اتصالات مطابق دستورالعمل دستگاه انجام شود. برای افزایش ایمنی و دقت، استفاده از دستگاه در شرایط بارندگی، رعدوبرق یا محیطهای بسیار نامناسب توصیه نمیشود. همچنین قبل از هر اندازهگیری باید از سلامت سیمهای تست و اتصال صحیح آنها اطمینان حاصل شود.
سوالات متداول درباره ارت سنج بنتک GT5105A
ارت سنج BENETECH GT5105A چه کاربردی دارد؟
این دستگاه برای اندازهگیری مقاومت سیستم اتصال زمین، بررسی مقاومت الکترود زمین و اندازهگیری ولتاژ زمین در تجهیزات و تاسیسات الکتریکی استفاده میشود و برای تست سیستمهای ارتینگ، تجهیزات برق و سیستمهای حفاظت در برابر صاعقه کاربرد دارد.
ارت سنج GT5105A تا چه مقاومتی را اندازه گیری میکند؟
این مدل در حالت اندازهگیری استاندارد سه سیمه دارای رنجهای 20Ω، 200Ω و 2000Ω است و در حالت دو سیمه نیز امکان اندازهگیری تا 2000Ω را فراهم میکند.
آیا BENETECH GT5105A قابلیت اندازه گیری ولتاژ زمین را دارد؟
بله. GT5105A علاوه بر مقاومت زمین، ولتاژ زمین را نیز در محدوده حداکثر 200V اندازهگیری میکند و رزولوشن این بخش 0.1V است.
ارت سنج بنتک GT5105A چند سیمه است؟
این دستگاه امکان اندازهگیری دقیق سه سیمه و همچنین اندازهگیری ساده دو سیمه را دارد. روش سه سیمه برای تست دقیقتر مقاومت سیستم ارت کاربرد بیشتری دارد.
رزولوشن اندازه گیری مقاومت در رنج 20 اهم چقدر است؟
رزولوشن دستگاه در رنج 20Ω برابر با 0.01Ω است که امکان مشاهده تغییرات کوچک مقاومت را فراهم میکند.
آیا ارت تستر GT5105A دارای قابلیت HOLD است؟
بله. قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیری شده روی نمایشگر وجود دارد و برای ثبت راحتتر نتایج در محل تست کاربردی است.
حافظه ارت سنج BENETECH GT5105A چه ظرفیتی دارد؟
این مدل امکان ذخیرهسازی تا 20 مجموعه داده اندازهگیری را دارد.
ارت سنج GT5105A با چه باتریهایی کار میکند؟
منبع تغذیه دستگاه 6 عدد باتری آلکالاین 1.5V سایز AA است که مجموعاً ولتاژ نامی 9V را تأمین میکنند.
آیا GT5105A برای اندازه گیری مقاومت سیستم ارت صنعتی مناسب است؟
بله. این دستگاه برای بررسی مقاومت زمین تجهیزات الکتریکی، تاسیسات، تابلوها، سیستمهای ارتینگ و تجهیزات حفاظت در برابر صاعقه طراحی شده است. با این حال، انتخاب روش تست و نحوه نصب میلههای کمکی باید متناسب با شرایط پروژه و دستورالعمل فنی انجام شود.
اقلام همراه ارت سنج بنتک GT5105A چیست؟
اقلام همراه شامل دستگاه، دو میله کمکی زمین، سیم سبز 5 متری، سیم زرد 10 متری، سیم قرمز 20 متری، باتری، دفترچه راهنما و کیف حمل است.
خرید ارت سنج بنتک BENETECH GT5105A
اگر به دنبال یک ارت سنج دیجیتال دقیق و کاربردی برای تست مقاومت زمین و اندازهگیری ولتاژ زمین هستید، BENETECH GT5105A با پشتیبانی از روشهای دو سیمه و سه سیمه، چند رنج اندازهگیری، نمایشگر LCD، قابلیت HOLD، ذخیره اطلاعات و مجموعه کامل سیمهای تست و میلههای کمکی، میتواند گزینهای مناسب برای تکنسینهای برق و کارشناسان تاسیسات باشد.
برای اطلاع از قیمت ارت سنج بنتک GT5105A، شرایط خرید، موجودی، گارانتی و خدمات پس از فروش میتوانید با کارشناسان کالیبکس در ارتباط باشید.
