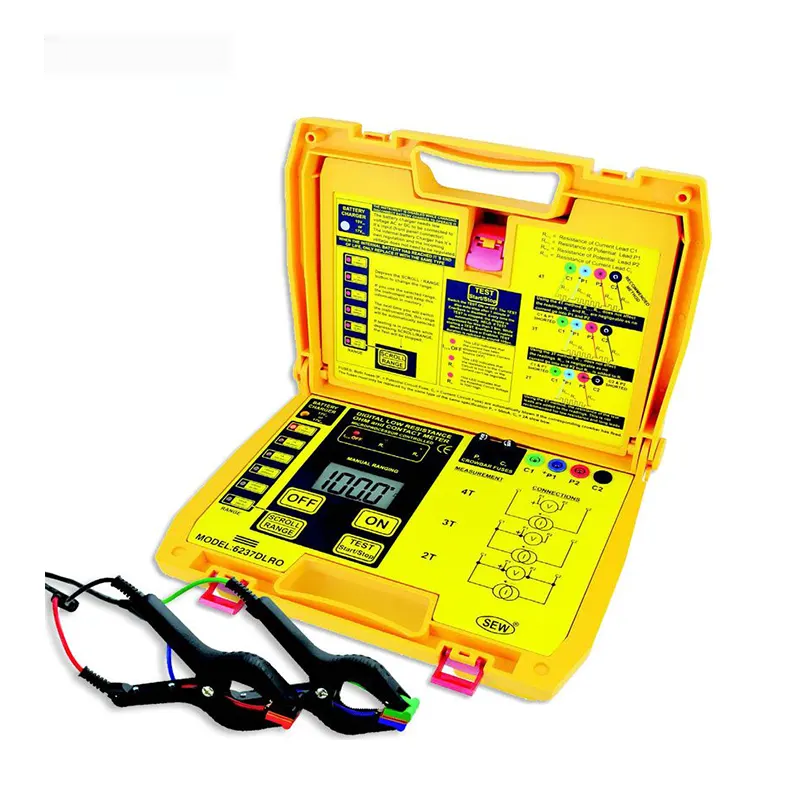

میکرو اهممتر دیجیتال اسایدبلیو SEW مدل 6237 DLRO | تستر مقاومت پایین با رزولوشن 1 میکرواهم
میکرو اهممتر دیجیتال اسایدبلیو SEW مدل 6237 DLRO یک تستر مقاومت پایین و حرفهای با کنترل ریزپردازندهای است که برای اندازهگیری دقیق مقاومتهای بسیار کم طراحی شده است. این دستگاه دارای 6 رنج اندازهگیری از 2.000 میلیاهم تا 200.0 اهم و حداکثر رزولوشن 1 میکرواهم است و با روش اندازهگیری چهارترمیناله امکان حذف اثر قابل توجه مقاومت سیمهای اتصال را فراهم میکند. شرکت SEW این مدل را برای اندازهگیری مقاومت پایین در کاربردهای مختلف الکتریکی و صنعتی معرفی کرده است. :contentReference[oaicite:0]{index=0}
تستر مقاومت SEW 6237 DLRO دارای سه جریان تست DC شامل 1 آمپر، 100 میلیآمپر و 10 میلیآمپر است و برای اندازهگیری مقاومت کابلها، اتصالات، کنتاکتها، شنتها و سایر هادیهای کممقاومت کاربرد دارد. همچنین دستگاه به حفاظت اضافهدما، حفاظت در برابر اتصال اشتباه به ولتاژ، بررسی مقاومت سیمهای جریان و ولتاژ، Auto Hold، Auto Power Off و باتری قابل شارژ مجهز شده است. :contentReference[oaicite:1]{index=1}
میکرو اهممتر SEW 6237 DLRO چیست؟
6237 DLRO یک Digital Low Resistance Ohm Meter یا تستر دیجیتال مقاومت پایین است که برای اندازهگیری دقیق مقاومتهای کم در تجهیزات و اتصالات الکتریکی طراحی شده است. این دستگاه با روش چهار سیمه، جریان تست مشخص و رنجهای متعدد، امکان اندازهگیری مقاومتهایی را فراهم میکند که برای اهممترهای عمومی بسیار پایین محسوب میشوند.
روش چهارترمیناله در این دستگاه شامل ترمینالهای مستقل جریان و ولتاژ است. این ساختار باعث میشود افت ولتاژ روی کابلهای جریان تأثیر بسیار کمتری بر مقدار مقاومت محاسبهشده داشته باشد و برای اندازهگیری مقاومتهای بسیار پایین مناسب باشد. :contentReference[oaicite:2]{index=2}
ویژگیهای اصلی میکرو اهممتر SEW مدل 6237 DLRO
- کنترلشده با ریزپردازنده
- اندازهگیری مقاومت تا محدوده 1 میکرواهم
- 6 رنج اندازهگیری از 2.000mΩ تا 200.0Ω
- حداکثر رزولوشن 1µΩ
- اندازهگیری چهارترمیناله
- سه جریان تست DC
- حفاظت در برابر اضافهدما
- حفاظت در برابر اتصال اشتباه به ولتاژ بالا
- بررسی مقاومت سیمهای ولتاژ و جریان
- دارای Auto Hold
- دارای خاموشی خودکار Auto Power Off
- نمایشگر LCD بزرگ و خوانا
- باتری قابل شارژ
- طراحی مقاوم و جمعوجور
- نشانگر وضعیتهای نامعتبر اندازهگیری مانند RP، RC و دما
- بدنه آببندیشده با ساختار O-Ring
- دارای استانداردهای EN 61010-1 و EN 61326-1
مشخصات فنی میکرو اهممتر SEW 6237 DLRO
| مشخصه | مشخصات فنی |
|---|
| برند |
SEW |
| مدل |
6237 DLRO |
| نوع دستگاه |
میکرو اهممتر دیجیتال / تستر مقاومت پایین |
| روش اندازهگیری |
چهارترمیناله |
| رنج 1 |
0 تا 2.000mΩ |
| رزولوشن رنج 1 |
1µΩ |
| رنج 2 |
0 تا 20.00mΩ |
| رزولوشن رنج 2 |
10µΩ |
| رنج 3 |
0 تا 200.0mΩ |
| رزولوشن رنج 3 |
100µΩ |
| رنج 4 |
0 تا 2.000Ω |
| رزولوشن رنج 4 |
1mΩ |
| رنج 5 |
0 تا 20.00Ω |
| رزولوشن رنج 5 |
10mΩ |
| رنج 6 |
0 تا 200.0Ω |
| رزولوشن رنج 6 |
100mΩ |
| جریان تست DC |
1A ±3%، 100mA ±2%، 10mA ±1.5% |
| دقت رنج 2.000mΩ |
±(5%rdg + 5dgt) |
| دقت رنج 20.00mΩ |
±(4%rdg + 4dgt) |
| دقت رنج 200.0mΩ |
±(4%rdg + 4dgt) |
| دقت رنج 2.000Ω |
±(3%rdg + 4dgt) |
| دقت رنج 20.00Ω |
±(2%rdg + 4dgt) |
| دقت رنج 200.0Ω |
±(2%rdg + 4dgt) |
| حداکثر ولتاژ خروجی |
10V بین C1 و C2 |
| نمایشگر |
LCD بزرگ |
| Auto Hold |
دارد |
| خاموشی خودکار |
دارد |
| منبع تغذیه |
باتری قابل شارژ |
| ابعاد |
330 × 260 × 160 میلیمتر |
| وزن با باتری |
حدود 3200 گرم |
| استانداردهای ایمنی و EMC |
EN 61010-1 و EN 61326-1 |
شش رنج اندازهگیری در SEW 6237 DLRO
یکی از مزیتهای مهم این مدل، وجود 6 رنج مقاومت است. دستگاه از بازه 0 تا 2.000mΩ آغاز شده و تا 0 تا 200.0Ω ادامه پیدا میکند. این ساختار اجازه میدهد کاربر متناسب با مقاومت تحت آزمایش، رنج مناسب را انتخاب کند. :contentReference[oaicite:3]{index=3}
در پایینترین رنج، رزولوشن دستگاه 1µΩ است. هرچه رنج بالاتر میرود، رزولوشن نیز متناسب با آن تغییر میکند؛ بهعنوان مثال رزولوشن رنج 20.00mΩ برابر 10µΩ و رزولوشن رنج 200.0mΩ برابر 100µΩ است.
سه جریان تست برای اندازهگیری مقاومت پایین
SEW 6237 DLRO برای ایجاد جریان تست از سه مقدار اصلی استفاده میکند. برای مقاومتهای 2.000mΩ تا 200.0mΩ جریان تست 1 آمپر ±3%، برای محدوده 200.0mΩ تا 20.0Ω جریان 100mA ±2% و برای رنج 200.0Ω جریان 10mA ±1.5% در نظر گرفته شده است. :contentReference[oaicite:4]{index=4}
این انتخاب جریان باعث میشود دستگاه برای مقاومتهای پایین از جریان بیشتری استفاده کند و افت ولتاژ لازم برای اندازهگیری دقیق را ایجاد نماید.
اندازهگیری چهارترمیناله و حذف اثر سیمها
در اندازهگیری مقاومتهای بسیار پایین، مقاومت سیمهای رابط میتواند بخش قابل توجهی از مقدار اندازهگیریشده را تشکیل دهد. SEW 6237 DLRO با استفاده از چهارترمینال این اثر را کاهش میدهد.
در این روش، دو ترمینال برای تزریق جریان و دو ترمینال برای اندازهگیری ولتاژ استفاده میشوند. این ساختار، یکی از دلایل اصلی مناسب بودن دستگاه برای اندازهگیری مقاومت اتصالات و هادیهای کممقاومت است.
حفاظت در برابر ولتاژ و اضافهدما
SEW 6237 DLRO دارای حفاظت در برابر اتصال ناخواسته به ولتاژ بالا است و برای مسیرهای جریان و ولتاژ از مدار حفاظتی استفاده میکند. همچنین سه جریان تست دستگاه با حفاظت اضافهدما همراه هستند. :contentReference[oaicite:5]{index=5}
دستگاه همچنین وضعیتهایی را که ممکن است نتیجه اندازهگیری را نامعتبر کنند، با علائم مربوطه به کاربر اطلاع میدهد. این قابلیتها به کاهش خطاهای ناشی از شرایط نامناسب تست کمک میکنند.
کاربردهای میکرو اهممتر SEW 6237 DLRO
- اندازهگیری مقاومت کابلها
- بررسی مقاومت شنتها
- اندازهگیری مقاومت کنتاکتهای کلیدها
- تست اتصالات الکتریکی
- بررسی مقاومت اتصالات و کانکتورها
- تست سیمپیچ تجهیزات الکتریکی
- بررسی مقاومت هادیهای کممقاومت
- کنترل کیفیت اتصالات صنعتی
- آزمایشهای آزمایشگاهی برق و الکترونیک
- تعمیر و نگهداری تجهیزات الکتریکی
- اندازهگیری مقاومت مسیرهای هادی و اتصالات قدرت
مزایای میکرو اهممتر SEW 6237 DLRO
- رزولوشن تا 1µΩ
- 6 رنج اندازهگیری تا 200Ω
- جریان تست حداکثر 1A
- روش چهارترمیناله
- سه جریان تست برای رنجهای مختلف
- حفاظت اضافهدما
- حفاظت در برابر اتصال اشتباه به ولتاژ
- Auto Hold
- خاموشی خودکار
- باتری قابل شارژ
- نمایشگر LCD بزرگ
- بررسی مقاومت سیمهای جریان و ولتاژ
- طراحی مقاوم و جمعوجور
- بدنه آببندیشده با O-Ring
- استاندارد EN 61010-1
- استاندارد EN 61326-1
نحوه استفاده از SEW 6237 DLRO
- از قطع بودن کامل منبع تغذیه مدار یا تجهیز مورد آزمایش اطمینان حاصل کنید.
- ترمینالهای جریان و ولتاژ را مطابق اتصال چهار سیمه به تجهیز متصل کنید.
- رنج مناسب مقاومت را انتخاب کنید.
- دستگاه جریان تست مناسب آن رنج را اعمال میکند.
- پس از تثبیت مقدار، مقاومت روی نمایشگر LCD قابل مشاهده است.
- در صورت نیاز از Auto Hold برای نگهداری مقدار استفاده کنید.
- در صورت مشاهده هشدار مربوط به وضعیت نامعتبر، اتصال و شرایط مدار را بررسی کنید.
- پس از اتمام اندازهگیری، جریان و اتصالات تست را طبق دستورالعمل دستگاه قطع کنید.
نکات مهم برای اندازهگیری مقاومتهای بسیار پایین
- اتصال چهارترمیناله باید صحیح و محکم باشد.
- سطح تماس پرابها و محل تست باید تمیز و عاری از آلودگی باشد.
- برای اندازهگیریهای مقایسهای، شرایط دمایی و مکان اتصال ثابت باشد.
- قبل از تست مقاومت تجهیزات متصل به برق، قطع کامل مدار بررسی شود.
- در صورت مشاهده نشانگر خطا یا وضعیت نامعتبر، اندازهگیری را معتبر تلقی نکنید.
- برای مقاومتهای بسیار پایین، انتخاب رنج مناسب برای دستیابی به بهترین رزولوشن اهمیت دارد.
تجهیزات همراه SEW 6237 DLRO
اقلام همراه استاندارد این مدل شامل دفترچه راهنما، کابلهای تست و شارژر است. باتری قابل شارژ نیز بهعنوان منبع تغذیه داخلی دستگاه استفاده میشود. :contentReference[oaicite:6]{index=6}
خرید میکرو اهممتر SEW 6237 DLRO از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. میکرو اهممتر SEW 6237 DLRO برای کاربرانی مناسب است که به اندازهگیری مقاومتهای بسیار پایین با رزولوشن میکرواهم، جریان تست بالا، روش چهارترمیناله و حفاظتهای مناسب برای کاربردهای صنعتی و آزمایشگاهی نیاز دارند.
سوالات متداول میکرو اهممتر SEW 6237 DLRO
میکرو اهممتر SEW 6237 DLRO برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومتهای پایین و بسیار پایین در کابلها، اتصالات، کنتاکتها، شنتها و سایر هادیها و قطعات الکتریکی استفاده میشود.
حداقل رزولوشن SEW 6237 DLRO چقدر است؟
حداکثر رزولوشن دستگاه در پایینترین رنج برابر با 1 میکرواهم است.
بازه اندازهگیری مقاومت SEW 6237 DLRO چقدر است؟
دستگاه دارای 6 رنج از 0 تا 2.000 میلیاهم تا 0 تا 200.0 اهم است.
حداکثر جریان تست SEW 6237 DLRO چقدر است؟
حداکثر جریان تست در پایینترین رنجها 1 آمپر است.
آیا SEW 6237 DLRO چهار سیمه است؟
بله. این مدل از اندازهگیری چهارترمیناله برای اندازهگیری مقاومت پایین استفاده میکند.
آیا SEW 6237 DLRO باتری قابل شارژ دارد؟
بله. دستگاه با باتری قابل شارژ کار میکند.
آیا SEW 6237 DLRO قابلیت Auto Hold دارد؟
بله. دستگاه مجهز به EnerSave Auto Hold برای نگهداری خودکار نتیجه اندازهگیری است.
آیا SEW 6237 DLRO حفاظت در برابر اضافهدما دارد؟
بله. دستگاه برای جریانهای تست دارای حفاظت اضافهدما است و همچنین در برابر اتصال ناخواسته به ولتاژ بالا محافظت میشود.
جمعبندی میکرو اهممتر دیجیتال SEW 6237 DLRO
میکرو اهممتر دیجیتال اسایدبلیو SEW مدل 6237 DLRO یک تستر مقاومت پایین حرفهای و کنترلشده با ریزپردازنده است که با 6 رنج اندازهگیری از 2.000mΩ تا 200.0Ω، رزولوشن 1µΩ، جریان تست حداکثر 1 آمپر، روش چهارترمیناله، حفاظت اضافهدما و اضافهولتاژ، Auto Hold، خاموشی خودکار، باتری قابل شارژ و نمایشگر LCD بزرگ، برای بررسی دقیق مقاومت کابلها، کنتاکتها، شنتها، اتصالات و سایر هادیهای کممقاومت در کاربردهای صنعتی و آزمایشگاهی گزینهای مناسب محسوب میشود. :contentReference[oaicite:7]{index=7}
