کلمپ آمپرمتر TRMS یونیتی UNI-T UT209 یک مولتیمتر کلمپی دیجیتال حرفهای برای اندازهگیری جریان AC و DC تا 1000 آمپر است که علاوه بر اندازهگیری جریان، قابلیت سنجش ولتاژ AC/DC، مقاومت، فرکانس، تست دیود و تست پیوستگی مدار را نیز در اختیار کاربر قرار میدهد. این مدل با نمایشگر 4000 شمارشی، دهانه کلمپ 55 میلیمتری، قابلیت True RMS، اندازهگیری مقادیر حداقل و حداکثر و عملکرد Zero برای حذف مقدار اولیه، برای عیبیابی و تعمیر تجهیزات و مدارهای الکتریکی طراحی شده است.
لازم به ذکر است که UNI-T UT209 یک مدل قدیمی و منسوخشده (Discontinued) از محصولات شرکت UNI-T است و در حال حاضر در فهرست محصولات متوقفشده این برند قرار دارد. به همین دلیل، در زمان خرید باید به تفاوت آن با مدلهای جدیدتر و نسخههای دیگری مانند UT209A توجه شود.

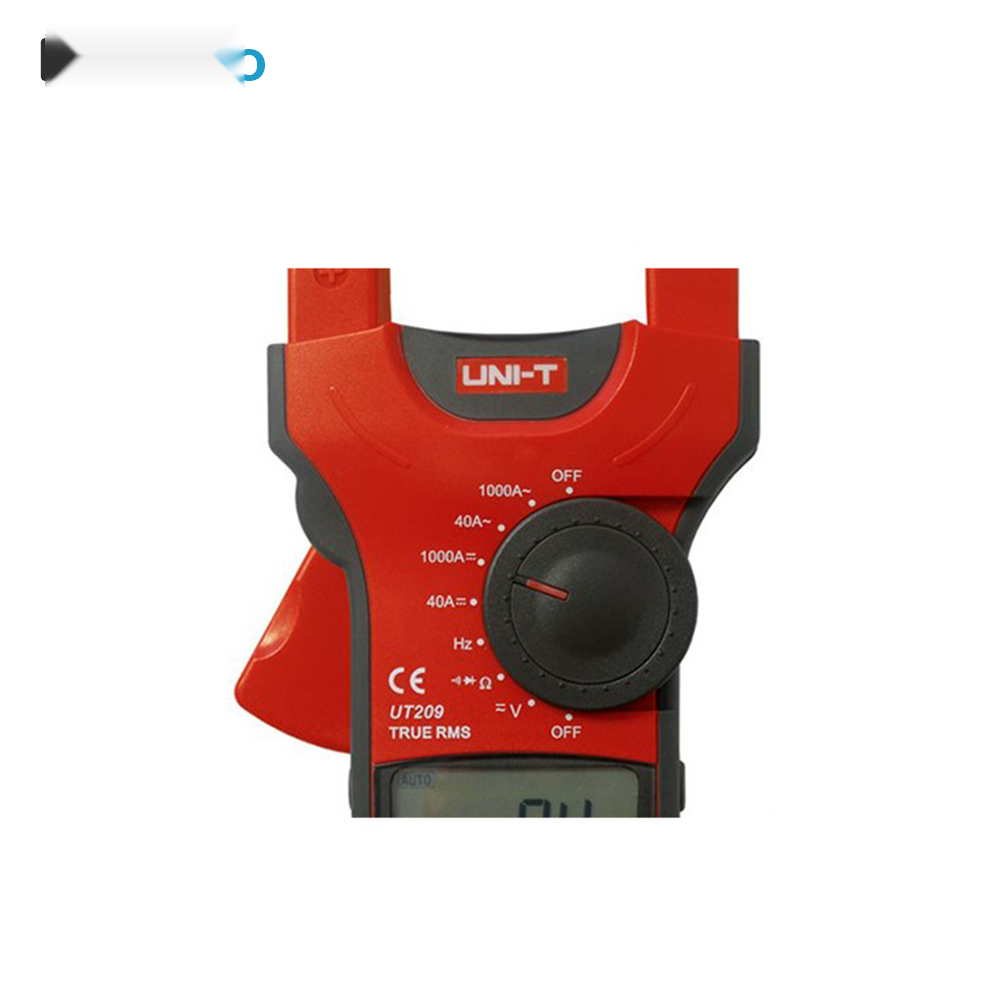

معرفی کلمپ آمپرمتر UNI-T UT209
کلمپ آمپرمتر UNI-T UT209 برای اندازهگیری جریان بدون نیاز به قطع کردن مدار طراحی شده است. دهانه کلمپ این دستگاه امکان قرارگیری یک هادی با قطر حداکثر حدود 45 میلیمتر را فراهم میکند و حداکثر اندازه دهانه فکها 55 میلیمتر است. این ویژگی باعث میشود UT209 برای بررسی جریان کابلها و هادیهای نسبتاً ضخیم در تابلوهای برق، تجهیزات صنعتی، سیستمهای توزیع برق و مدارهای الکتریکی کاربرد مناسبی داشته باشد.
این دستگاه از یک سیستم اندازهگیری دیجیتال با نمایشگر حداکثر 4000 شمارشی بهره میبرد و نرخ نمونهبرداری آن 3 بار در ثانیه است. همچنین قابلیت انتخاب خودکار رنج، نگهداشتن مقدار نمایش دادهشده، ثبت مقدار حداکثر و حداقل، صفر کردن مقدار اولیه و نور پسزمینه نمایشگر، استفاده از آن را در شرایط مختلف آسانتر میکند.
قابلیت True RMS در UNI-T UT209
یکی از قابلیتهای مهم کلمپ آمپرمتر UNI-T UT209 پشتیبانی از روش اندازهگیری True RMS است. طبق دفترچه فنی دستگاه، اندازهگیری AC با روش Coupled AC و True RMS انجام میشود. این موضوع برای اندازهگیری سیگنالهای AC که شکل موج آنها کاملاً سینوسی نیست، اهمیت دارد؛ البته دقت نهایی دستگاه با توجه به ضریب پیک سیگنال تغییر میکند و سازنده برای ضریب پیکهای بالاتر، خطای اضافی مشخصی را در نظر گرفته است.
در نتیجه، UT209 را میتوان یک کلمپ آمپرمتر True RMS دانست، اما هنگام مقایسه با مدلهای جدیدتر باید مشخصات دقیق هر مدل بررسی شود؛ زیرا وجود عبارت TRMS در یک محصول به معنای یکسان بودن عملکرد آن در تمام رنجها و شرایط اندازهگیری نیست.
اندازهگیری جریان AC و DC تا 1000 آمپر
مهمترین قابلیت UNI-T UT209 اندازهگیری جریان AC و DC با استفاده از فک کلمپی است. این دستگاه دارای رنجهای 40 آمپر و 1000 آمپر بوده و در رنج 40 آمپر رزولوشن 0.01 آمپر و در رنج 1000 آمپر رزولوشن 1 آمپر دارد. دقت اندازهگیری جریان AC و DC مطابق دفترچه راهنما در رنج 40 آمپر برابر ±(2%+40) و در رنج 1000 آمپر برابر ±(2%+8) اعلام شده است.
برای دستیابی به نتیجه دقیقتر، هادی مورد اندازهگیری باید تا حد امکان در مرکز فک کلمپ قرار بگیرد. دفترچه راهنما تأکید میکند که قرار گرفتن هادی خارج از مرکز فک میتواند خطای اضافی ایجاد کند. همچنین در هر بار اندازهگیری باید تنها یک هادی داخل فک قرار داشته باشد؛ قرار دادن چند هادی به صورت همزمان میتواند باعث خطا در نتیجه شود.
اندازهگیری ولتاژ AC و DC
کلمپ آمپرمتر UNI-T UT209 علاوه بر اندازهگیری جریان، امکان اندازهگیری ولتاژ DC و AC را نیز دارد. رنجهای ولتاژ این دستگاه شامل 400mV، 4V، 40V، 400V و 600V است. در حالت DC دقت اندازهگیری در رنجهای مختلف حداکثر تا ±(1%+3) و در حالت AC تا ±(1.5%+5) اعلام شده است. ورودی ولتاژ دستگاه دارای امپدانس 10 مگااهم است.
حداکثر ولتاژ قابل اندازهگیری طبق دفترچه دستگاه 600 ولت AC/DC است. در هنگام کار با ولتاژهای الکتریکی باید الزامات ایمنی و رده حفاظتی دستگاه رعایت شود و استفاده از دستگاه خارج از محدودههای تعیینشده توسط سازنده توصیه نمیشود.
اندازهگیری مقاومت، فرکانس و تست دیود
UT209 تنها یک آمپرمتر کلمپی نیست و به عنوان یک مولتیمتر دیجیتال نیز قابلیتهای متعددی ارائه میدهد. این دستگاه مقاومت را در رنجهای 400 اهم تا 40 مگااهم اندازهگیری میکند و برای بررسی وضعیت مقاومتها، مسیرهای مدار و عیبیابی تجهیزات الکترونیکی و الکتریکی قابل استفاده است.
همچنین امکان اندازهگیری فرکانس در رنجهای 4kHz، 40kHz، 400kHz، 4MHz و 40MHz با دقت ±(0.1%+3) در مشخصات فنی دستگاه درج شده است. تست دیود نیز با رزولوشن 1mV انجام میشود و ولتاژ مدار باز تست دیود حدود 3 ولت است.
تست پیوستگی مدار با بیزر
یکی دیگر از امکانات کاربردی این مدل، تست اتصال یا Continuity است. در صورتی که مقاومت مدار کمتر از حدود 30 اهم باشد، بیزر دستگاه به صدا درمیآید. در محدوده 30 تا 100 اهم ممکن است بیزر فعال شود یا نشود و در مقاومت بالاتر از 100 اهم بیزر فعال نخواهد شد. این قابلیت برای بررسی سریع سیمها، فیوزها، مسیرهای PCB و اتصالات الکتریکی بسیار کاربردی است.
قابلیتهای کاربردی کلمپ آمپرمتر UT209
- اندازهگیری جریان AC و DC تا 1000A
- اندازهگیری ولتاژ AC و DC تا 600V
- اندازهگیری AC با روش True RMS
- اندازهگیری مقاومت تا 40MΩ
- اندازهگیری فرکانس تا 40MHz
- تست دیود
- تست پیوستگی مدار با بیزر
- انتخاب خودکار رنج اندازهگیری
- قابلیت Data Hold برای ثابت نگهداشتن مقدار نمایش دادهشده
- قابلیت PMAX/PMIN برای ثبت مقادیر حداکثر و حداقل
- قابلیت ZERO برای صفر کردن و حذف مقدار اولیه
- نمایشگر LCD با حداکثر 4000 شمارش
- نرخ نمونهبرداری 3 بار در ثانیه
- نور پسزمینه نمایشگر
- نمایشگر بارگراف آنالوگ
- نمایشگر وضعیت باتری
- خاموشی خودکار برای صرفهجویی در مصرف باتری
مشخصات فنی کلمپ آمپرمتر UNI-T UT209
| مشخصه | مقدار |
|---|
| مدل |
UNI-T UT209 |
| نوع دستگاه |
کلمپ آمپرمتر / مولتیمتر کلمپی دیجیتال |
| نوع اندازهگیری AC |
True RMS |
| جریان DC |
40A / 1000A |
| دقت جریان DC |
±(2%+40) در 40A و ±(2%+8) در 1000A |
| جریان AC |
40A / 1000A |
| دقت جریان AC |
±(2%+40) در 40A و ±(2%+8) در 1000A |
| ولتاژ DC |
400mV / 4V / 40V / 400V / 600V |
| دقت ولتاژ DC |
تا ±(1%+3) |
| ولتاژ AC |
400mV / 4V / 40V / 400V / 600V |
| دقت ولتاژ AC |
تا ±(1.5%+5) |
| مقاومت |
400Ω تا 40MΩ |
| فرکانس |
4kHz تا 40MHz |
| تست دیود |
دارد |
| تست پیوستگی |
دارد، همراه با بیزر |
| حداکثر شمارش نمایشگر |
4000 |
| نرخ نمونهبرداری |
3 بار در ثانیه |
| حداکثر قطر دهانه فک |
55mm |
| قطر پیشنهادی هادی |
حداکثر حدود 45mm |
| امپدانس ورودی ولتاژ |
10MΩ |
| منبع تغذیه |
یک عدد باتری 9V نوع 6LF22 / 1604A |
| عمر تقریبی باتری |
حدود 150 ساعت با باتری آلکالاین |
| ابعاد |
285.3 × 105 × 44.5 میلیمتر |
| وزن |
حدود 533 گرم با باتری |
| رده ایمنی |
IEC 61010، CAT II 600V / CAT III 300V |
| نوع عایق |
Double Insulation |
| دمای کاری |
0 تا 50°C با توجه به شرایط رطوبت |
| ارتفاع کاری |
تا 2000 متر |
| وضعیت محصول |
منسوخ / Discontinued |
مزایای خرید و استفاده از UNI-T UT209
مهمترین مزیت این مدل، ترکیب قابلیتهای یک آمپرمتر کلمپی 1000 آمپر با امکانات یک مولتیمتر دیجیتال در یک دستگاه است. کاربر میتواند جریان را بدون باز کردن مدار اندازهگیری کند و در کنار آن برای بررسی ولتاژ، مقاومت، فرکانس، دیود و پیوستگی مدار نیز از همان دستگاه استفاده کند.
دهانه نسبتاً بزرگ 55 میلیمتری، اندازهگیری جریان هادیهای ضخیمتر را سادهتر میکند. قابلیت ZERO نیز بهخصوص هنگام اندازهگیری جریان DC کمک میکند مقدار اولیه و اثرات باقیمانده میدان مغناطیسی از نتیجه اندازهگیری حذف شود. قابلیت PMAX/PMIN و Data Hold نیز برای ثبت و مشاهده مقادیر مهم در هنگام عیبیابی مفید هستند.
کاربردهای کلمپ آمپرمتر UNI-T UT209
با توجه به محدوده اندازهگیری و امکانات این دستگاه، UNI-T UT209 میتواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:
- عیبیابی تابلوهای برق
- تعمیر و نگهداری تجهیزات الکتریکی
- اندازهگیری جریان کابلها و هادیها
- بررسی جریان مصرفی تجهیزات صنعتی
- تعمیر و سرویس ماشینآلات الکتریکی
- بررسی ولتاژ و جریان مدارهای AC و DC
- تست سیمکشی و اتصالات الکتریکی
- تست دیود و قطعات نیمههادی
- اندازهگیری مقاومت و فرکانس
- استفاده توسط تکنسینهای برق و تعمیرکاران تجهیزات الکتریکی
نکات مهم هنگام استفاده از UT209
برای اندازهگیری جریان با فک کلمپ، هادی باید در مرکز فک قرار گیرد و تنها یک هادی در داخل کلمپ باشد. قرار دادن چند هادی یا قرارگیری نامناسب هادی میتواند موجب خطای اندازهگیری شود. همچنین دفترچه راهنمای دستگاه اعلام میکند که قرارگیری هادی خارج از مرکز فک میتواند حدود 1 درصد خطای اضافی نسبت به دقت اعلامشده ایجاد کند.
در تست مقاومت، دیود و پیوستگی باید ابتدا مدار از منبع تغذیه جدا شده و خازنهای ولتاژ بالا تخلیه شوند. همچنین نباید ولتاژی بالاتر از محدوده مجاز دستگاه به ورودیها اعمال شود. رده ایمنی UT209 طبق دفترچه شامل IEC 61010 با CAT II تا 600V و CAT III تا 300V و عایق دوبل است.

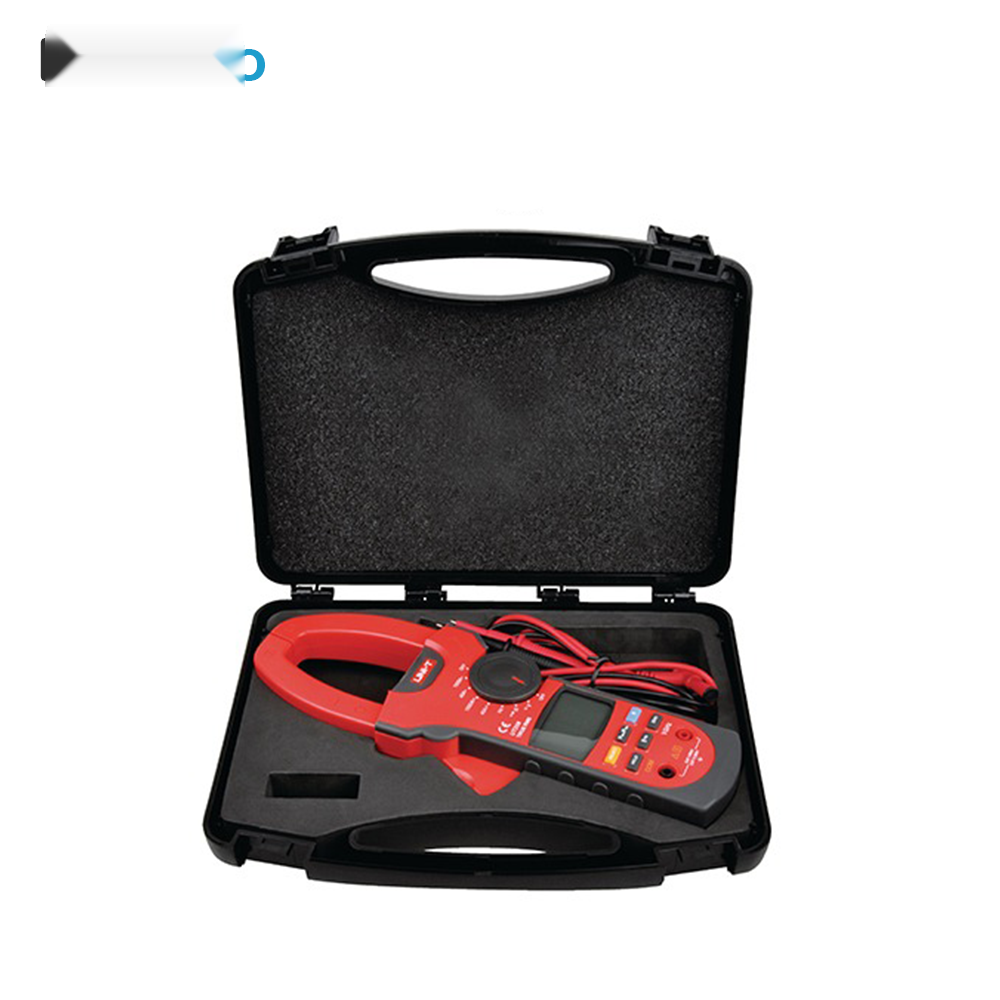

لوازم همراه UNI-T UT209
طبق دفترچه راهنمای UT209، اقلام همراه استاندارد این مدل شامل یک جفت پراب تست، جعبه ابزار، باتری 9 ولت و دفترچه راهنمای انگلیسی است. با توجه به منسوخ بودن این مدل، محتویات بستهبندی محصول موجود در بازار ممکن است بسته به موجودی و شرایط فروشنده متفاوت باشد؛ بنابراین بهتر است اقلام همراه در زمان خرید بررسی شوند.
وضعیت تولید و منسوخ شدن UNI-T UT209
مدل UNI-T UT209 در حال حاضر محصول جدید این برند محسوب نمیشود و در فهرست محصولات Discontinued شرکت UNI-T قرار گرفته است. این موضوع به معنی بیاستفاده بودن دستگاه نیست؛ بلکه نشان میدهد تولید یا عرضه رسمی این مدل متوقف شده و در صورت خرید نمونه موجود در بازار باید به اصالت، سلامت دستگاه، وضعیت باتری، لوازم جانبی و امکان تأمین قطعات یا خدمات توجه بیشتری داشت.
همچنین نباید مشخصات UT209 را بدون بررسی با UT209A یکسان در نظر گرفت. UT209 و UT209A از یک خانواده محصول هستند اما مشخصات فنی آنها دقیقاً یکسان نیست و برای انتخاب جایگزین مناسب باید مدل و نسخه دستگاه به صورت جداگانه بررسی شود.
سوالات متداول درباره کلمپ آمپرمتر UNI-T UT209
آیا UNI-T UT209 قابلیت True RMS دارد؟
بله. طبق دفترچه راهنمای UT209، اندازهگیری AC با روش True RMS انجام میشود و دستگاه دارای نشانگر RMS روی نمایشگر است. مشخصات دفترچه، عملکرد True RMS را در اندازهگیری AC توضیح میدهد.
حداکثر جریان قابل اندازهگیری با UT209 چقدر است؟
این کلمپ آمپرمتر امکان اندازهگیری جریان AC و DC تا 1000 آمپر را دارد. رنجهای جریان شامل 40A و 1000A هستند.
آیا UT209 جریان DC را هم اندازهگیری میکند؟
بله. UNI-T UT209 یک کلمپ آمپرمتر AC/DC است و امکان اندازهگیری جریان DC تا 1000A را فراهم میکند.
حداکثر اندازه دهانه کلمپ UT209 چقدر است؟
حداکثر اندازه دهانه فک کلمپ 55 میلیمتر است و قطر پیشنهادی هادی مورد اندازهگیری حدود 45 میلیمتر اعلام شده است.
آیا UT209 قابلیت اندازهگیری ولتاژ دارد؟
بله. این دستگاه ولتاژ AC و DC را در محدوده 400 میلیولت تا 600 ولت اندازهگیری میکند.
آیا UNI-T UT209 فرکانس را اندازهگیری میکند؟
بله. رنج اندازهگیری فرکانس دستگاه از 4kHz تا 40MHz است و دقت مشخصشده برای این بخش ±(0.1%+3) است.
آیا UT209 برای تست دیود مناسب است؟
بله. این مدل دارای حالت تست دیود است و میتواند افت ولتاژ پیوند نیمههادی را اندازهگیری کند. ولتاژ مدار باز تست دیود حدود 3 ولت اعلام شده است.
آیا UT209 تست اتصال کوتاه یا پیوستگی دارد؟
بله. این دستگاه دارای تست پیوستگی با بیزر است و در مقاومت کمتر از حدود 30 اهم، بیزر فعال میشود.
باتری UNI-T UT209 چیست؟
این دستگاه با یک باتری 9 ولت از نوع 6LF22 یا 1604A کار میکند. عمر معمول باتری آلکالاین طبق دفترچه حدود 150 ساعت اعلام شده است.
آیا UNI-T UT209 هنوز تولید میشود؟
خیر. UT209 در حال حاضر در فهرست محصولات منسوخ یا Discontinued UNI-T قرار دارد. بنابراین این مدل را باید به عنوان یک محصول قدیمی و متوقفشده در نظر گرفت.
تفاوت UT209 با UT209A چیست؟
هر دو مدل متعلق به خانواده کلمپ آمپرمترهای 1000 آمپری UNI-T هستند، اما UT209 و UT209A مدلهای کاملاً یکسانی نیستند. بنابراین هنگام خرید، مشخصات همان مدل درجشده روی دستگاه یا بستهبندی باید بررسی شود و نباید مشخصات UT209 را به صورت خودکار به UT209A نسبت داد.
آیا UT209 برای تعمیرات برق و تجهیزات صنعتی مناسب است؟
با توجه به قابلیت اندازهگیری جریان AC/DC تا 1000 آمپر، اندازهگیری ولتاژ، مقاومت، فرکانس، تست دیود و پیوستگی، این مدل برای بسیاری از عملیات عیبیابی و تعمیرات برق مناسب است. با این حال، به دلیل منسوخ بودن محصول، هنگام تهیه نمونه موجود در بازار باید سلامت و وضعیت دستگاه با دقت بررسی شود.
جمعبندی
کلمپ آمپرمتر TRMS UNI-T UT209 یک مولتیمتر کلمپی 1000 آمپری با قابلیت اندازهگیری جریان AC/DC، ولتاژ AC/DC، مقاومت، فرکانس، تست دیود و تست پیوستگی است. فک 55 میلیمتری، نمایشگر 4000 شمارشی، قابلیت True RMS، Data Hold، PMAX/PMIN، ZERO، نور پسزمینه و بارگراف آنالوگ از مهمترین امکانات این دستگاه هستند.
با توجه به اینکه UNI-T UT209 یک محصول منسوخشده است، این مدل بیشتر برای کاربرانی اهمیت دارد که به دنبال تهیه نمونه موجود، جایگزین دستگاه قدیمی یا استفاده از یک کلمپ آمپرمتر قدیمی با محدوده اندازهگیری 1000 آمپر هستند. برای خرید این محصول، بررسی اصالت، سلامت فک کلمپ، عملکرد نمایشگر، صحت اندازهگیری و کامل بودن متعلقات اهمیت ویژهای دارد.
