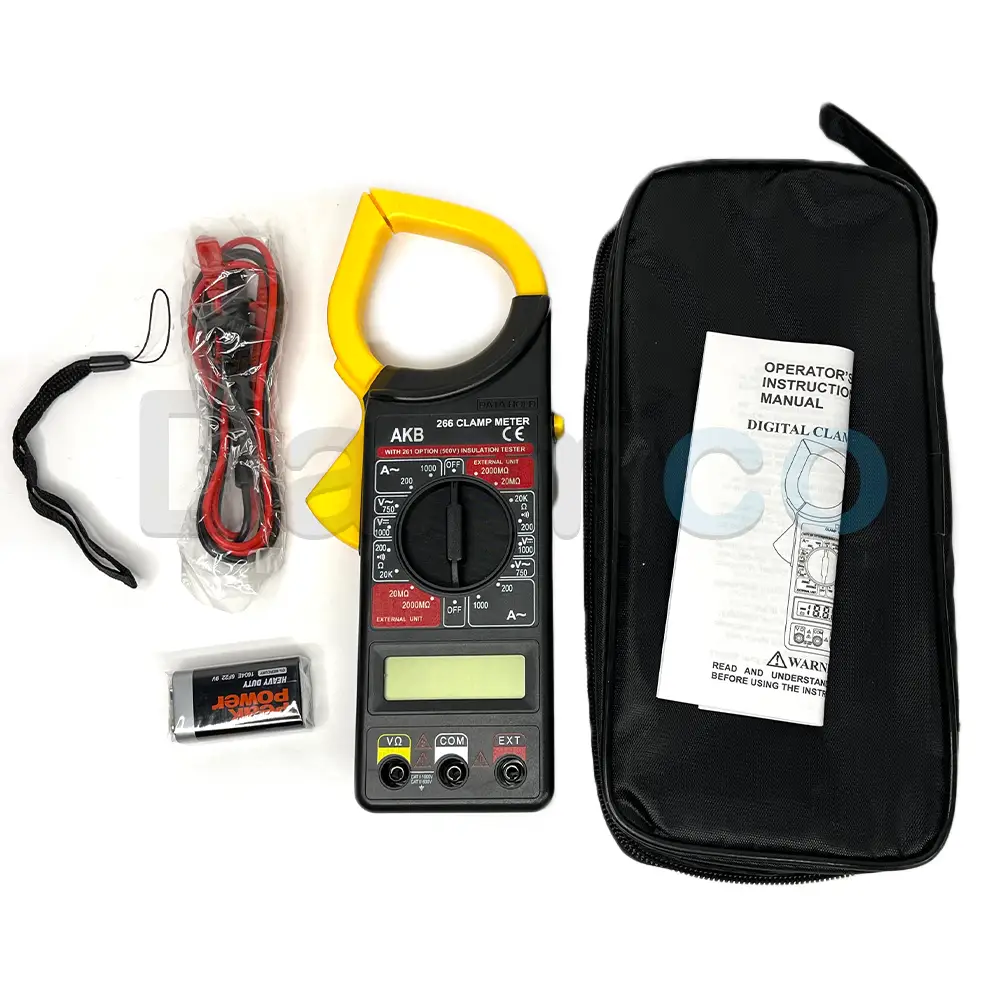

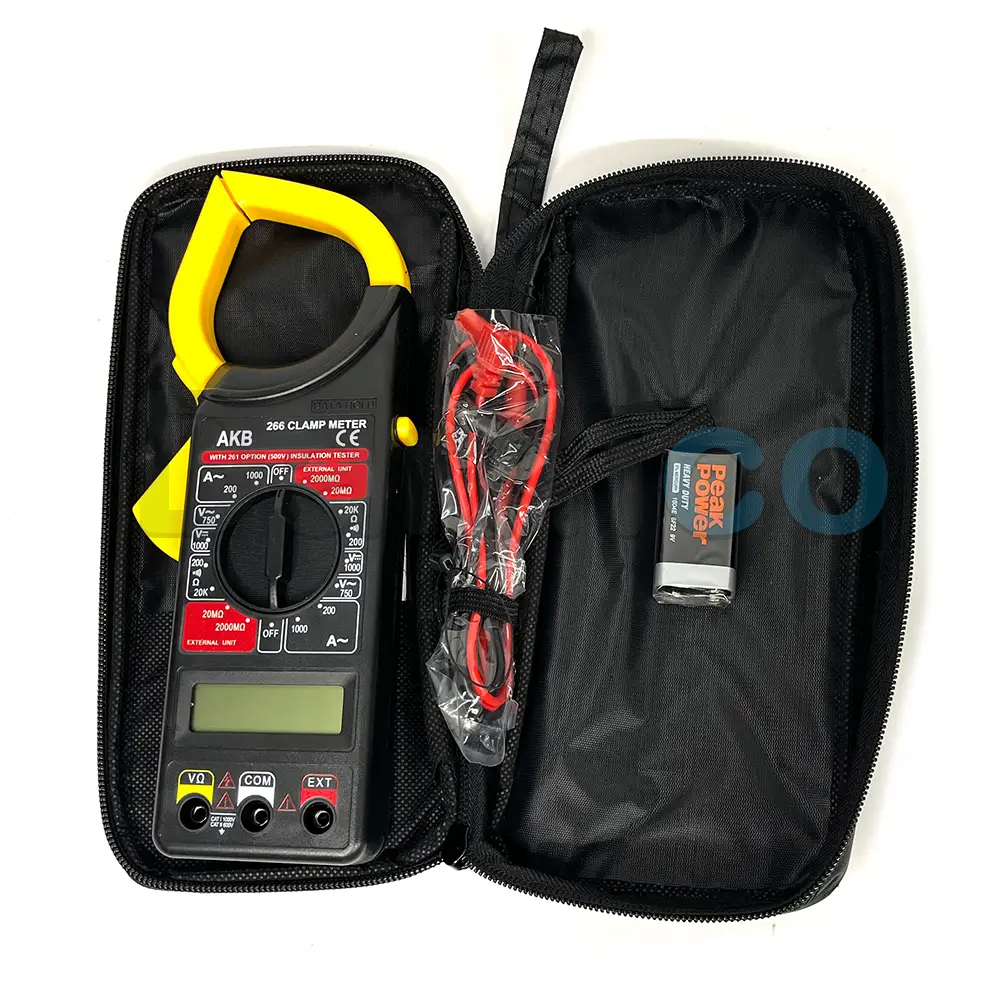

مولتی متر کلمپی دیجیتال ای کی بی مدل AKB DT266
مولتی متر کلمپی دیجیتال AKB DT266 یک کلمپمتر و آمپرمتر دیجیتال کاربردی برای اندازهگیری جریان متناوب، ولتاژ AC و DC و مقاومت است. طراحی کلمپی این دستگاه امکان اندازهگیری جریان AC را بدون نیاز به قطع کردن مدار فراهم میکند و به همین دلیل برای برقکاران، تکنسینهای تعمیر و نگهداری، تابلو برق، تأسیسات الکتریکی، تعمیرگاهها و کاربردهای عمومی برق گزینهای کاربردی محسوب میشود.
مدل AKB DT266 از خانواده رایج کلمپمترهای DT266 است و طبق مشخصات فنی منتشرشده برای این مدل، امکان اندازهگیری جریان AC در محدوده ۲۰۰ تا ۱۰۰۰ آمپر، ولتاژ DC تا ۱۰۰۰ ولت، ولتاژ AC تا ۷۵۰ ولت و مقاومت را فراهم میکند. این دستگاه همچنین به نمایشگر دیجیتال ۳½ رقمی با حداکثر نمایش ۱۹۹۹، قابلیت Data Hold، تست دیود، تست پیوستگی و هشدار کاهش باتری مجهز است.
یکی از نقاط قوت مولتی متر کلمپی AKB DT266 دهانه بزرگ فک آن است که در مشخصات نسخه DT266 حدود ۵۵ میلیمتر اعلام شده است. این ویژگی امکان قرار دادن کابلها و هادیهای نسبتاً ضخیمتر را درون فک فراهم میکند و استفاده از دستگاه را برای اندازهگیری جریان در تابلوها و مدارهای قدرت آسانتر میسازد.
معرفی مولتی متر کلمپی AKB DT266
کلمپمتر دیجیتال AKB DT266 برای کاربرانی طراحی شده است که علاوه بر قابلیتهای یک مولتیمتر معمولی، به اندازهگیری جریان AC با روش کلمپی نیاز دارند. در اندازهگیری جریان با فک کلمپ، نیازی به قرار دادن دستگاه بهصورت سری در مسیر مدار نیست؛ کافی است هادی موردنظر داخل فک قرار بگیرد و مقدار جریان روی نمایشگر خوانده شود.
این ساختار در عیبیابی و تعمیر تجهیزات الکتریکی اهمیت زیادی دارد؛ زیرا باز کردن مدار برای اندازهگیری جریان میتواند زمانبر باشد و در بعضی شرایط باعث افزایش ریسک کار شود. با این حال، استفاده از کلمپمتر نیز باید مطابق محدوده اندازهگیری و دستورالعملهای ایمنی دستگاه انجام شود.
اندازهگیری جریان AC تا ۱۰۰۰ آمپر
مهمترین قابلیت AKB DT266 اندازهگیری جریان متناوب با استفاده از فک کلمپی است. محدوده جریان AC این مدل در منابع فنی DT266 از ۲۰۰ آمپر تا ۱۰۰۰ آمپر اعلام شده و دقت اندازهگیری بسته به منبع مشخصات، حدود ±۲ تا ±۲.۵ درصد عنوان شده است. برای صفحه محصول بهتر است دقت نهایی مطابق نسخه و برچسب دستگاه موجود درج شود، زیرا مشخصات DT266 در نسخهها و تولیدکنندگان مختلف کاملاً یکسان نیست.
ظرفیت ۱۰۰۰ آمپر باعث میشود این کلمپمتر برای بررسی جریان مصرفی بسیاری از تجهیزات و مدارهای AC، تابلوهای برق، موتورها و سیستمهای الکتریکی مناسب باشد؛ البته مقدار جریان نباید از حداکثر محدوده مجاز دستگاه تجاوز کند.
دهانه فک حدود ۵۵ میلیمتر
فک کلمپی یکی از مهمترین بخشهای مولتی متر کلمپی دیجیتال DT266 است. برای نسخه DT266، دهانه فک در منابع فنی حدود ۵۵ میلیمتر ذکر شده است. این دهانه نسبتاً بزرگ باعث میشود دستگاه برای اندازهگیری هادیهایی با قطر بیشتر نسبت به کلمپمترهای کوچک مناسب باشد.
هنگام اندازهگیری جریان باید فقط هادی موردنظر در داخل فک قرار گیرد. قرار دادن همزمان چند هادی که جریان آنها در جهتهای مخالف است میتواند باعث کاهش یا تغییر مقدار خواندهشده شود.
اندازهگیری ولتاژ DC تا ۱۰۰۰ ولت
AKB DT266 قابلیت اندازهگیری ولتاژ مستقیم تا ۱۰۰۰V DC را دارد. دقت اعلامشده برای نسخههای رایج DT266 در منابع مختلف حدود ±۰.۵ تا ±۱ درصد است.
این قابلیت برای بررسی منابع تغذیه، مدارهای DC، باتریها و تجهیزات الکتریکی که نیاز به اندازهگیری ولتاژ مستقیم دارند کاربردی است. توجه داشته باشید که وجود قابلیت اندازهگیری ولتاژ DC به معنای قابلیت اندازهگیری جریان DC با فک کلمپ نیست.
اندازهگیری ولتاژ AC تا ۷۵۰ ولت
این کلمپمتر امکان اندازهگیری ولتاژ متناوب تا ۷۵۰ ولت را نیز فراهم میکند. محدوده و دقت دقیق ممکن است با توجه به نسخه تولیدی DT266 متفاوت باشد؛ منابع فنی DT266 دقتی در محدوده حدود ±۱.۲ تا ±۱.۵ درصد را برای ولتاژ AC گزارش کردهاند.
اندازهگیری ولتاژ AC این امکان را فراهم میکند که کاربر برای بسیاری از بررسیهای پایه الکتریکی، علاوه بر جریانسنجی کلمپی، از همان دستگاه برای اندازهگیری ولتاژ نیز استفاده کند.
اندازهگیری مقاومت
مولتی متر کلمپی AKB DT266 قابلیت اندازهگیری مقاومت را نیز دارد. برای نسخه پایه DT266، محدودههای مقاومت در منابع فنی بهصورت ۲۰۰ اهم، ۲۰ کیلواهم، ۲۰۰ کیلواهم و ۲ مگااهم گزارش شده است و دقت معمول اعلامشده حدود ±۱ درصد است.
از اندازهگیری مقاومت میتوان برای بررسی سیمکشی، اتصالات، مقاومت قطعات و عیبیابی مدارهای الکتریکی استفاده کرد. پیش از اندازهگیری مقاومت باید مدار از منبع تغذیه جدا شود.
تست پیوستگی مدار با بیزر
قابلیت Continuity یا تست پیوستگی در نسخه پایه DT266 وجود دارد. در این حالت دستگاه برای بررسی اتصال الکتریکی بین دو نقطه مدار استفاده میشود و در صورت برقرار بودن شرایط پیوستگی، هشدار صوتی فعال میشود.
این قابلیت برای بررسی سیمها، فیوزها، کلیدها، اتصالات و مسیرهای مدار بسیار کاربردی است و سرعت عیبیابی را افزایش میدهد.
تست دیود
AKB DT266 از قابلیت تست دیود برخوردار است. تست دیود برای بررسی اولیه وضعیت دیودها و برخی قطعات نیمههادی کاربرد دارد و میتواند در فرآیند عیبیابی بردها و مدارهای الکترونیکی مفید باشد. وجود تست دیود برای نسخه DT266 در چند منبع فنی تأیید شده است.
نمایشگر دیجیتال ۱۹۹۹ شمارش
این مدل از یک نمایشگر LCD دیجیتال ۳½ رقمی با حداکثر نمایش ۱۹۹۹ استفاده میکند. چنین نمایشگری برای مشاهده مقدار اندازهگیری، واحد و علائم عملکرد دستگاه طراحی شده و خواندن مقادیر را در کارهای روزمره ساده میکند.
قابلیت Data Hold
یکی از قابلیتهای کاربردی کلمپ متر دیجیتال DT266 عملکرد Data Hold است. با فعال کردن این قابلیت، مقدار نمایش دادهشده روی صفحه ثابت میماند و کاربر میتواند مقدار اندازهگیریشده را حتی پس از تغییر وضعیت پراب یا دور شدن از محل اندازهگیری مشاهده کند.
Data Hold بهخصوص هنگام کار در تابلوهای برق، فضاهای محدود یا مکانهایی که مشاهده همزمان نقطه اندازهگیری و نمایشگر دشوار است، کاربرد زیادی دارد.
هشدار کاهش باتری
DT266 دارای Low Battery Indication است و در صورت کاهش سطح باتری، کاربر را از وضعیت باتری مطلع میکند. توجه به این هشدار اهمیت دارد، زیرا کاهش توان باتری میتواند بر عملکرد صحیح دستگاه تأثیر بگذارد.
رنج اندازهگیری دستی
نسخه پایه DT266 در منابع فنی با Manual Range معرفی شده است؛ بنابراین انتخاب محدوده اندازهگیری توسط کاربر انجام میشود. آشنایی با محدودههای اندازهگیری و انتخاب رنج مناسب، برای دستیابی به خوانش صحیح و جلوگیری از قرار گرفتن دستگاه در شرایط خارج از محدوده اهمیت دارد.
اندازهگیری جریان بدون قطع مدار
مزیت اصلی یک مولتی متر کلمپی نسبت به مولتیمترهای معمولی، امکان اندازهگیری جریان با استفاده از فک است. در این روش هادی داخل فک قرار میگیرد و جریان عبوری اندازهگیری میشود. بنابراین در بسیاری از کاربردها نیازی به قطع سیم و قرار دادن آمپرمتر بهصورت سری وجود ندارد.
این ویژگی AKB DT266 را برای تکنسینهایی که با تابلوهای برق، کابلها، موتورهای AC و تجهیزات الکتریکی سروکار دارند، کاربردی میکند.
کاربردهای مولتی متر کلمپی AKB DT266
- اندازهگیری جریان AC تا ۱۰۰۰ آمپر
- اندازهگیری ولتاژ AC و DC
- بررسی جریان مصرفی تجهیزات الکتریکی
- عیبیابی تابلوهای برق
- بررسی مدارهای الکتریکی ساختمان
- کنترل جریان موتورهای AC
- تست سیمکشی و اتصالات
- تست پیوستگی مدار
- تست دیود
- اندازهگیری مقاومت قطعات و مدارها
- تعمیر و نگهداری تجهیزات الکتریکی
- استفاده در کارگاههای برق و تعمیرات
- اندازهگیری جریان کابلها و هادیهای نسبتاً ضخیم
مشخصات فنی مولتی متر کلمپی دیجیتال AKB DT266
| مشخصه | مشخصات فنی |
|---|
| برند |
AKB |
| مدل |
DT266 |
| نوع دستگاه |
مولتی متر کلمپی دیجیتال |
| نوع جریان قابل اندازهگیری با کلمپ |
AC |
| حداکثر جریان AC |
۱۰۰۰ آمپر |
| محدوده جریان AC |
۲۰۰ تا ۱۰۰۰ آمپر |
| دقت جریان AC |
حدود ±۲ تا ±۲.۵٪، بسته به نسخه |
| حداکثر ولتاژ DC |
۱۰۰۰ ولت |
| دقت ولتاژ DC |
حدود ±۰.۵ تا ±۱٪، بسته به نسخه |
| حداکثر ولتاژ AC |
۷۵۰ ولت |
| دقت ولتاژ AC |
حدود ±۱.۲ تا ±۱.۵٪، بسته به نسخه |
| مقاومت |
۲۰۰Ω / ۲۰kΩ / ۲۰۰kΩ / ۲MΩ در نسخه پایه DT266 |
| دقت مقاومت |
حدود ±۱٪ |
| تست پیوستگی |
دارد |
| تست دیود |
دارد |
| Data Hold |
دارد |
| نمایش کمبود باتری |
دارد |
| نوع رنج |
دستی (Manual) |
| نمایشگر |
LCD، ۳½ رقمی |
| تعداد شمارش نمایشگر |
۱۹۹۹ |
| دهانه فک |
حدود ۵۵ میلیمتر |
| فرکانس کاری اعلامشده |
حدود ۴۰ تا ۴۰۰ هرتز در مشخصات نسخه پایه |
| خاموشی خودکار |
در نسخه پایه DT266 اعلام نشده |
| منبع تغذیه |
باتری ۹ ولت |
نکته درباره مشخصات: مدل DT266 توسط تولیدکنندگان مختلف با تفاوتهایی در دقت، محدوده مقاومت، اندازه فک و برخی امکانات عرضه شده است. مشخصات بالا بر اساس اطلاعات فنی نسخههای DT266 که با جریان ۱۰۰۰ آمپر، ولتاژ DC تا ۱۰۰۰ ولت، ولتاژ AC تا ۷۵۰ ولت و فک حدود ۵۵ میلیمتر معرفی شدهاند، تنظیم شده است. بنابراین برای درج مشخصات دقیق بستهبندی محصول AKB موجود، اطلاعات روی لیبل و دفترچه همان نسخه ملاک نهایی باشد.
تفاوت DT266 با DT266C و DT266F
یکی از نکات مهم هنگام خرید مولتی متر کلمپی DT266 این است که مدلهای DT266، DT266C و DT266F مشخصات یکسانی ندارند. در منابع فنی، نسخه DT266 پایه با اندازهگیری جریان AC تا ۱۰۰۰ آمپر، ولتاژ DC تا ۱۰۰۰ ولت، ولتاژ AC تا ۷۵۰ ولت و مقاومت تا ۲ مگااهم معرفی شده است؛ در حالی که برخی نسخههای C و F امکانات متفاوتی مانند محدودههای مقاومت گستردهتر، اندازهگیری دما یا فرکانس را ارائه میکنند.
بنابراین قابلیتهایی مانند True RMS، NCV، اندازهگیری دما یا فرکانس نباید بدون بررسی نسخه دقیق به DT266 پایه نسبت داده شوند. اگر روی محصول شما صرفاً عبارت AKB DT266 درج شده است، مشخصات واقعی همان دستگاه و دفترچه همراه آن باید مرجع نهایی باشد.
مزایای مولتی متر کلمپی AKB DT266
- اندازهگیری جریان AC تا ۱۰۰۰ آمپر
- اندازهگیری ولتاژ DC تا ۱۰۰۰ ولت
- اندازهگیری ولتاژ AC تا ۷۵۰ ولت
- دهانه فک بزرگ حدود ۵۵ میلیمتر
- امکان اندازهگیری جریان بدون قطع هادی
- تست مقاومت
- تست پیوستگی با بیزر
- تست دیود
- قابلیت Data Hold
- نمایشگر ۱۹۹۹ شمارش
- هشدار کاهش باتری
- طراحی مناسب برای کارهای تعمیراتی و برق
- تغذیه با باتری ۹ ولت
نکات مهم هنگام استفاده از AKB DT266
برای اندازهگیری جریان با فک کلمپ، تنها هادی موردنظر را داخل فک قرار دهید. اگر کابل شامل چند هادی باشد و جریانها در جهتهای مخالف عبور کنند، میدان مغناطیسی حاصل میتواند باعث شود دستگاه مقدار مورد انتظار را نشان ندهد.
پیش از اندازهگیری ولتاژ، مقاومت یا سایر پارامترها، محدوده مناسب دستگاه را انتخاب کنید و از سالم بودن پرابهای تست مطمئن شوید. همچنین هنگام اندازهگیری مقاومت یا تست پیوستگی، مدار باید از منبع تغذیه جدا باشد.
هرگز حداکثر محدوده مجاز دستگاه را نادیده نگیرید. عدد ۱۰۰۰ آمپر مربوط به حداکثر محدوده مشخصشده برای اندازهگیری جریان AC در نسخههای DT266 است و به معنی مناسب بودن دستگاه برای هر نوع جریان یا هر شرایط الکتریکی نیست.
آیا AKB DT266 جریان DC را با کلمپ اندازهگیری میکند؟
خیر. نسخه پایه DT266 در مشخصات فنی با قابلیت اندازهگیری جریان AC از طریق فک معرفی شده است. اگرچه این دستگاه میتواند ولتاژ DC را اندازهگیری کند، این موضوع به معنای قابلیت اندازهگیری جریان DC با کلمپ نیست.
سوالات متداول درباره مولتی متر کلمپی AKB DT266
مولتی متر کلمپی AKB DT266 تا چند آمپر را اندازهگیری میکند؟
محدوده جریان AC نسخه پایه DT266 تا ۱۰۰۰ آمپر است و محدودههای رایج آن از ۲۰۰ تا ۱۰۰۰ آمپر گزارش شدهاند.
آیا AKB DT266 جریان AC را با فک اندازهگیری میکند؟
بله. DT266 یک کلمپمتر برای اندازهگیری جریان AC است و برای این کار از فک کلمپی استفاده میکند.
آیا AKB DT266 جریان DC را اندازهگیری میکند؟
در نسخه پایه DT266، اندازهگیری جریان DC با فک کلمپ در مشخصات اصلی ذکر نشده است. قابلیت اندازهگیری ولتاژ DC دارد، اما نباید آن را با جریان DC اشتباه گرفت.
حداکثر ولتاژ قابل اندازهگیری با DT266 چقدر است؟
ولتاژ DC تا ۱۰۰۰ ولت و ولتاژ AC تا ۷۵۰ ولت در مشخصات نسخه پایه DT266 اعلام شده است.
دهانه فک کلمپ DT266 چقدر است؟
دهانه فک در منابع فنی نسخه DT266 حدود ۵۵ میلیمتر اعلام شده است.
آیا DT266 قابلیت تست دیود دارد؟
بله. تست دیود یکی از قابلیتهای نسخه پایه DT266 است.
آیا DT266 تست پیوستگی سیم دارد؟
بله. نسخه پایه DT266 دارای Continuity Buzzer است و میتوان از آن برای بررسی پیوستگی مسیرهای الکتریکی استفاده کرد.
آیا AKB DT266 قابلیت Data Hold دارد؟
بله. قابلیت Data Hold در مشخصات DT266 ذکر شده است و برای ثابت نگه داشتن مقدار نمایش دادهشده روی صفحه کاربرد دارد.
نمایشگر DT266 چند رقمی است؟
نمایشگر نسخه پایه DT266 از نوع ۳½ رقمی با حداکثر نمایش ۱۹۹۹ است.
باتری AKB DT266 چیست؟
نسخههای رایج DT266 با یک باتری ۹ ولت تغذیه میشوند.
آیا DT266 دارای True RMS است؟
در مشخصات نسخه پایه DT266 که بررسی شد، True RMS بهعنوان قابلیت رسمی ذکر نشده است. بنابراین نباید این ویژگی را صرفاً بر اساس نام DT266 به این مدل نسبت داد.
آیا DT266 قابلیت NCV دارد؟
برای نسخه پایه DT266، قابلیت NCV در منابع فنی بررسیشده بهعنوان مشخصه اصلی تأیید نشد. برخی مدلها یا نسخههای دیگر کلمپمترهای مشابه ممکن است NCV داشته باشند، اما باید مدل دقیق دستگاه بررسی شود.
آیا DT266 دما را اندازهگیری میکند؟
نسخه پایه DT266 فاقد اندازهگیری دما در مشخصات فنی بررسیشده است. اندازهگیری دما در برخی نسخههای دیگر خانواده DT266 مانند DT266C دیده میشود و نباید با مدل پایه اشتباه گرفته شود.
آیا DT266 فرکانس را اندازهگیری میکند؟
در نسخه پایه DT266، اندازهگیری فرکانس بهعنوان قابلیت مستقل اعلام نشده است. نسخههای دیگری مانند DT266F ممکن است این قابلیت را داشته باشند؛ بنابراین باید مدل دقیق دستگاه بررسی شود.
مولتی متر کلمپی AKB DT266 برای چه کسانی مناسب است؟
این مدل برای برقکاران، تکنسینهای تعمیر و نگهداری، تابلوکاران، تعمیرکاران تجهیزات الکتریکی و کاربرانی مناسب است که به یک کلمپمتر ساده برای اندازهگیری جریان AC، ولتاژ و مقاومت نیاز دارند.
آیا AKB DT266 برای تابلو برق مناسب است؟
بله، در صورتی که جریان و ولتاژ مدار در محدوده مجاز دستگاه باشد، DT266 میتواند برای بررسی جریان AC، ولتاژ و برخی عیبیابیهای پایه در تابلوهای برق مورد استفاده قرار گیرد.
آیا DT266 برای اندازهگیری جریان موتور مناسب است؟
برای موتورهای AC، در صورتی که جریان مدار در محدوده مجاز کلمپمتر باشد، میتوان از DT266 برای بررسی جریان استفاده کرد. در این کاربرد باید مشخصات موتور، جریان نامی و شرایط مدار با محدوده دستگاه تطبیق داده شود.
جمعبندی
مولتی متر کلمپی دیجیتال ای کی بی مدل AKB DT266 یک ابزار اندازهگیری کاربردی برای افرادی است که به کلمپمتر جریان AC با محدوده بالا نیاز دارند. قابلیت اندازهگیری جریان AC تا ۱۰۰۰ آمپر، ولتاژ DC تا ۱۰۰۰ ولت، ولتاژ AC تا ۷۵۰ ولت، مقاومت، تست دیود، تست پیوستگی و Data Hold، این دستگاه را برای بسیاری از کارهای عمومی برق و تعمیرات مناسب میکند.
دهانه فک حدود ۵۵ میلیمتری نیز از ویژگیهای مهم آن است و امکان اندازهگیری جریان هادیهای نسبتاً ضخیم را فراهم میکند. با توجه به وجود نسخههای مختلف DT266 در بازار، هنگام خرید باید به مشخصات درجشده روی دستگاه توجه شود؛ زیرا قابلیتهایی مانند دما، فرکانس، NCV و True RMS در همه نسخههای DT266 وجود ندارند.
در مجموع، اگر هدف شما خرید یک مولتی متر کلمپی ۱۰۰۰ آمپر برای اندازهگیری جریان AC، ولتاژ و مقاومت و انجام تستهای پایه مانند دیود و پیوستگی است، AKB DT266 میتواند گزینهای اقتصادی و کاربردی برای تجهیزات اندازهگیری برق باشد.
