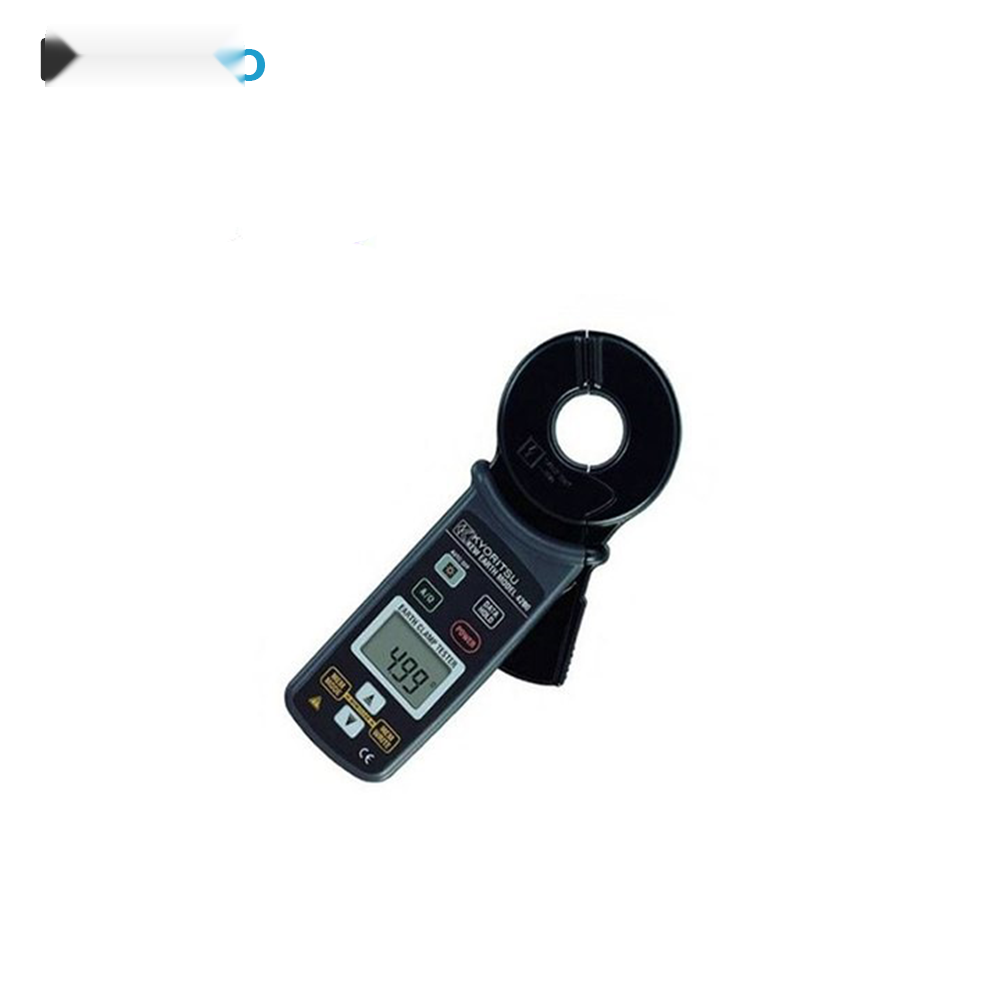

معرفی ارت سنج کلمپی کیوریتسو KYORITSU 4200
ارت سنج کلمپی کیوریتسو KYORITSU 4200 یک ارت تستر کلمپی حرفهای برای اندازهگیری مقاومت سیستم زمین در شبکههای دارای چند مسیر ارت است. مهمترین مزیت این دستگاه، امکان اندازهگیری مقاومت زمین بدون نیاز به استفاده از الکترودهای کمکی و بدون قطع کردن هادی ارت است؛ به همین دلیل برای بازرسی، نگهداری و عیبیابی سیستمهای ارتینگ در تأسیسات برق، ساختمانها، تابلوهای برق و تجهیزات صنعتی گزینهای کاربردی محسوب میشود.
مدل KYORITSU 4200 با روش اندازهگیری کلمپی، مقاومت زمین را در محدوده 0.05 تا 1500 اهم اندازهگیری میکند. این روش باعث میشود کاربر بدون کوبیدن میلههای کمکی و بدون باز کردن اتصال سیستم زمین، بتواند وضعیت مقاومت مسیر ارت را بررسی کند. البته این روش تنها در سیستمهای دارای چند مسیر یا چند نقطه اتصال زمین قابل استفاده است و طبق مشخصات سازنده، برای اندازهگیری یک سیستم ارت منفرد مناسب نیست.
ارت سنج کلمپی کیوریتسو 4200 علاوه بر اندازهگیری مقاومت زمین، امکان اندازهگیری جریان AC و جریان نشتی را نیز در اختیار کاربر قرار میدهد. قابلیت True RMS برای اندازهگیری جریان AC، فیلتر کاهش اثر نویز، قابلیت نگهداری مقدار نمایش داده شده، حافظه داخلی برای ذخیره 100 نتیجه و خاموشی خودکار از امکانات مهم این ارت تستر حرفهای هستند. همچنین وجود نور پسزمینه نمایشگر، استفاده از دستگاه را در محیطهای کمنور آسانتر میکند.
کاربرد ارت سنج کلمپی KYORITSU 4200
ارت سنج کلمپی کیوریتسو 4200 برای تکنسینهای برق، مهندسان تأسیسات، پیمانکاران سیستم ارتینگ، واحدهای تعمیر و نگهداری و کارشناسان بازرسی تجهیزات الکتریکی طراحی شده است. این دستگاه زمانی اهمیت بیشتری پیدا میکند که امکان قطع کردن هادی ارت یا نصب الکترودهای کمکی وجود نداشته باشد.
- اندازهگیری مقاومت سیستم ارت در شبکههای دارای چند مسیر اتصال زمین
- بررسی وضعیت سیستمهای ارتینگ ساختمانها و تأسیسات
- کنترل و نگهداری دورهای سیستم زمین
- اندازهگیری جریان نشتی و جریان AC در شبکه ارت
- استفاده در عملیات عیبیابی و تعمیر و نگهداری تجهیزات الکتریکی
- مناسب برای بازرسی سریع سیستمهای ارت چندگانه
ویژگیهای ارت تستر کلمپی کیوریتسو KYORITSU 4200
- اندازهگیری مقاومت زمین از 0.05 تا 1500 اهم در سیستمهای ارت چندگانه
- عدم نیاز به الکترودهای کمکی برای روش اندازهگیری کلمپی
- عدم نیاز به قطع هادی یا اتصال زمین هنگام اندازهگیری
- اندازهگیری جریان AC و جریان نشتی از 0.1 میلیآمپر تا 30 آمپر
- مجهز به قابلیت True RMS برای اندازهگیری جریان AC
- مجهز به فیلتر کاهش اثر نویزهای الکتریکی
- نمایش هشدار نویز در محیطهای دارای تداخل الکتریکی زیاد
- قابلیت ذخیره حداکثر 100 نتیجه اندازهگیری در حافظه داخلی
- نمایشگر دارای نور پسزمینه برای کار در محیطهای کمنور
- قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیری شده
- خاموش شدن خودکار حدود 10 دقیقه پس از آخرین عملکرد کلیدها
- دهانه مناسب برای هادی با قطر تقریبی 32 میلیمتر
روش عملکرد ارت سنج کلمپی KYORITSU 4200
در روش اندازهگیری کلمپی، فک دستگاه در اطراف هادی ارت قرار میگیرد و دستگاه با اعمال سیگنال اندازهگیری و تشخیص جریان، مقدار مقاومت مسیر زمین را محاسبه میکند. مزیت اصلی این روش، سرعت بالای تست و عدم نیاز به نصب الکترودهای کمکی است. بنابراین کاربر میتواند در بسیاری از سیستمهای ارت چندگانه، اندازهگیری را بدون ایجاد وقفه در مسیر زمین انجام دهد.
نکته مهم: ارت سنج کلمپی KYORITSU 4200 برای اندازهگیری سیستم ارت منفرد طراحی نشده است. این دستگاه برای سیستمهای دارای چند مسیر اتصال زمین، ارتهای مشترک یا ساختارهای چندگانه کاربرد دارد. بنابراین پیش از خرید باید ساختار سیستم ارت موردنظر بررسی شود.
اندازهگیری جریان با KYORITSU 4200
یکی دیگر از قابلیتهای مهم ارت سنج کیوریتسو 4200 اندازهگیری جریان AC و جریان نشتی است. دستگاه جریان را در محدودههای مختلف بهصورت اتوماتیک اندازهگیری میکند و حداکثر رنج آن به 30 آمپر میرسد. این قابلیت میتواند اطلاعات تکمیلی ارزشمندی برای بررسی وضعیت شبکه ارت و تشخیص جریانهای ناخواسته در اختیار تکنسین قرار دهد.
فیلتر نویز در ارت تستر کیوریتسو 4200
وجود نویز و تداخل الکتریکی در محیطهای صنعتی میتواند بر فرآیند اندازهگیری تأثیر بگذارد. KYORITSU 4200 به فیلتر کاهش اثر نویز مجهز شده و در شرایطی که نویز محیط بیش از حد باشد، علامت هشدار نویز را نمایش میدهد. این ویژگی به کاربر کمک میکند تا در هنگام تفسیر نتیجه اندازهگیری، شرایط محیط را نیز در نظر بگیرد.
حافظه داخلی و ثبت نتایج اندازهگیری
ارت سنج کلمپی KYORITSU 4200 دارای حافظه داخلی برای ذخیره حداکثر 100 داده است. این قابلیت برای کاربرانی که در چند نقطه مختلف اندازهگیری انجام میدهند، امکان ثبت نتایج و بررسی اطلاعات را سادهتر میکند. قابلیت Data Hold نیز برای ثابت نگه داشتن مقدار روی نمایشگر کاربرد دارد.
مشخصات فنی ارت سنج کلمپی KYORITSU 4200
نوع دستگاه
ارت سنج کلمپی / Earth Clamp Tester
مقاومت زمین
0.05 تا 1500Ω، اتورنج
رنجهای مقاومت زمین
20.00Ω / 200.0Ω / 1500Ω
دقت مقاومت 0.00 تا 20.99Ω
±1.5% ± 0.05Ω
دقت مقاومت 16.0 تا 99.9Ω
±2% ± 0.5Ω
دقت مقاومت 100.0 تا 209.9Ω
±3% ± 2Ω
دقت مقاومت 160 تا 399Ω
±5% ± 5Ω
دقت مقاومت 400 تا 599Ω
±10% ± 10Ω
محدوده 600 تا 1580Ω
مقدار نمایش داده میشود؛ دقت تضمین نشده است
جریان AC
100.0mA / 1000mA / 10.00A / 30.0A
دقت جریان
±2% ± 0.7mA در 0 تا 104.9mA؛ ±2% در 80mA تا 31.5A
فرکانس جریان AC
50Hz / 60Hz
فناوری اندازهگیری
True RMS برای جریان AC
فرکانس تزریق در اندازهگیری مقاومت
تقریباً 2400Hz
زمان پاسخ مقاومت زمین
تقریباً 7 ثانیه
زمان پاسخ جریان AC
تقریباً 2 ثانیه
نرخ نمونهبرداری
تقریباً 1 بار در ثانیه
قطر هادی قابل اندازهگیری
حدود 32 میلیمتر
خاموشی خودکار
حدود 10 دقیقه پس از آخرین عملکرد کلید
استانداردهای ایمنی
IEC 61010-1 CAT IV 300V، Pollution Degree 2؛ IEC 61010-2-032؛ IEC 61326
منبع تغذیه
4 عدد باتری AA نوع R6 یا LR6، ولتاژ 1.5V
مدت زمان کارکرد تقریبی
حدود 12 ساعت با R6 و حدود 24 ساعت با LR6
ابعاد
246 × 120 × 54 میلیمتر
وزن
حدود 780 گرم با احتساب باتری
اقلام همراه
4 عدد باتری R6، دفترچه راهنما، مقاومت تست عملکرد 8304 و کیف حمل سخت 9166
مزایای خرید ارت سنج کلمپی KYORITSU 4200
- اندازهگیری سریع مقاومت زمین بدون الکترودهای کمکی
- عدم نیاز به قطع اتصال سیستم ارت
- مناسب برای سیستمهای ارت چندگانه
- اندازهگیری همزمان اطلاعات مهم مقاومت زمین و جریان AC
- حافظه داخلی برای ثبت 100 نتیجه
- فیلتر نویز برای افزایش اطمینان از شرایط اندازهگیری
- طراحی قابل حمل و مناسب برای بازرسیهای میدانی
تفاوت ارت سنج کلمپی با ارت سنج میلهای
در ارت سنجهای میلهای معمولاً برای اندازهگیری مقاومت زمین از الکترودهای کمکی و سیمهای تست استفاده میشود؛ در مقابل، ارت سنج کلمپی KYORITSU 4200 برای سیستمهای ارت چندگانه امکان اندازهگیری را تنها با قرار دادن فک کلمپ روی هادی فراهم میکند. بنابراین زمانی که نصب الکترود کمکی دشوار، زمانبر یا غیرممکن باشد، روش کلمپی میتواند سرعت عملیات بازرسی را افزایش دهد.
آیا KYORITSU 4200 برای تکچاه مناسب است؟
خیر. این نکته هنگام خرید ارت سنج کلمپی کیوریتسو 4200 بسیار مهم است. طبق اعلام سازنده، مدل 4200 برای سیستمهای دارای چند مسیر یا چند نقطه اتصال زمین طراحی شده و مقاومت یک سیستم ارت منفرد را نمیتوان با این روش اندازهگیری کرد.
سوالات متداول درباره ارت سنج KYORITSU 4200
آیا برای استفاده از KYORITSU 4200 به میله ارت کمکی نیاز است؟
خیر. در روش کلمپی این دستگاه برای سیستمهای ارت چندگانه نیازی به استفاده از الکترودهای کمکی نیست.
محدوده اندازهگیری مقاومت زمین KYORITSU 4200 چقدر است؟
رنج اسمی اندازهگیری مقاومت زمین دستگاه 20.00، 200.0 و 1500 اهم است و بهصورت Auto Range انتخاب میشود.
آیا KYORITSU 4200 برای اندازهگیری تکچاه قابل استفاده است؟
خیر. این مدل برای سیستمهای ارت چندگانه طراحی شده است و برای یک سیستم زمین منفرد کاربرد ندارد.
آیا این دستگاه جریان نشتی را نیز اندازهگیری میکند؟
بله. KYORITSU 4200 جریان AC و جریان نشتی را در رنجهایی تا 30 آمپر اندازهگیری میکند و برای جریان AC از True RMS استفاده میکند.
آیا دستگاه حافظه داخلی دارد؟
بله. حافظه داخلی دستگاه امکان ذخیره حداکثر 100 نتیجه اندازهگیری را فراهم میکند.
آیا KYORITSU 4200 قابلیت اندازهگیری در محیطهای نویزی را دارد؟
دستگاه به فیلتر کاهش اثر نویز مجهز است و در شرایط نویزی شدید علامت هشدار نویز را نمایش میدهد؛ با این حال، در هر اندازهگیری باید شرایط محیط و هشدارهای دستگاه مورد توجه قرار گیرد.
قطر هادی قابل قرارگیری داخل کلمپ چقدر است؟
حداکثر قطر هادی قابل اندازهگیری تقریباً 32 میلیمتر است.
ارت سنج کلمپی KYORITSU 4200 برای چه افرادی مناسب است؟
این دستگاه برای مهندسان برق، تکنسینهای تأسیسات، متخصصان سیستم ارت، واحدهای تعمیر و نگهداری و افرادی که نیاز به بررسی سریع سیستمهای ارت چندگانه دارند، گزینهای حرفهای محسوب میشود.
جمعبندی ارت سنج کلمپی کیوریتسو KYORITSU 4200
ارت تستر کلمپی KYORITSU 4200 یکی از ابزارهای تخصصی برای بررسی مقاومت سیستمهای ارت چندگانه است که امکان اندازهگیری مقاومت زمین تا 1500 اهم را بدون استفاده از الکترودهای کمکی فراهم میکند. قابلیت اندازهگیری جریان AC تا 30 آمپر، True RMS، فیلتر نویز، حافظه 100 داده، نمایشگر دارای نور پسزمینه و طراحی کلمپی، این مدل را برای بازرسی و نگهداری سیستمهای ارتینگ مناسب میکند. مهمترین نکته پیش از خرید این محصول، توجه به ساختار سیستم زمین است؛ زیرا KYORITSU 4200 برای سیستم ارت منفرد طراحی نشده است.
