میگر دیجیتال کیوریتسو مدل KYORITSU KEW 3128؛ تستر مقاومت عایقی 12 کیلوولت

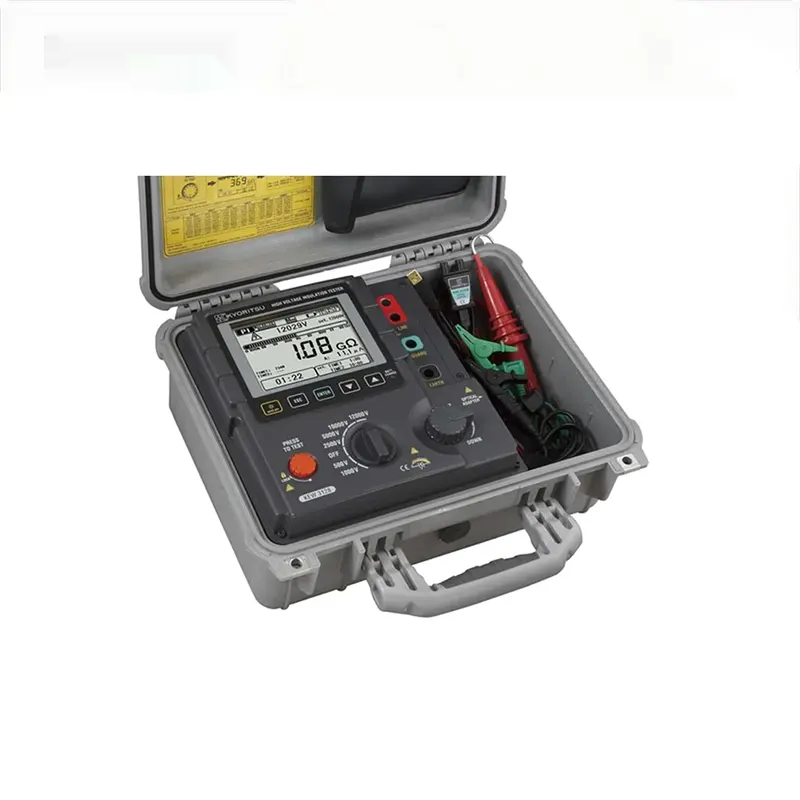

میگر دیجیتال کیوریتسو KYORITSU KEW 3128 یک تستر مقاومت عایقی ولتاژ بالا و حرفهای است که برای ارزیابی وضعیت عایق کابلها، موتورها، ژنراتورها، ترانسفورماتورها، تابلوهای برق، کلیدهای فشارقوی و سایر تجهیزات الکتریکی طراحی شده است. این دستگاه با قابلیت اعمال ولتاژ تست تا 12000 ولت (12kV) و اندازهگیری مقاومت عایقی تا 35 ترااهم (35TΩ)، در رده میگرهای تخصصی مورد استفاده در پروژههای صنعتی و سیستمهای برق فشارقوی قرار میگیرد.
مدل KEW 3128 دارای شش محدوده ولتاژ نامی 500، 1000، 2500، 5000، 10000 و 12000 ولت است و علاوه بر این، امکان تنظیم دقیق ولتاژ خروجی در هر محدوده را فراهم میکند. این قابلیت باعث میشود کاربر بتواند ولتاژ مناسب را مطابق مشخصات تجهیز مورد آزمایش یا دستورالعمل سازنده انتخاب کند. حداکثر جریان اتصال کوتاه دستگاه نیز 5 میلیآمپر است که امکان انجام تست روی بارهای خازنی و تجهیزات با ظرفیت بالا را تسهیل میکند.
اندازهگیری مقاومت عایقی تا 35 ترااهم
مهمترین ویژگی میگر 12 کیلوولت کیوریتسو KEW 3128 دامنه بسیار گسترده اندازهگیری مقاومت عایقی آن است. حداکثر مقدار قابل اندازهگیری با توجه به ولتاژ تست از 500 گیگااهم در محدوده 500 ولت تا 35 ترااهم در محدودههای 10 و 12 کیلوولت میرسد. این گستره اندازهگیری امکان بررسی عایقهای مختلف از تجهیزات ولتاژ پایین تا تجهیزات فشارقوی را فراهم میکند.
در محدودههای اندازهگیری اصلی، دقت دستگاه تا بخش قابل توجهی از رنج برابر با ±5% از مقدار خواندهشده بهعلاوه ±3 رقم است و در محدودههای بسیار بالای مقاومت، دقت اعلامشده به ±20% میرسد. لازم است هنگام تفسیر مقادیر بسیار بالای مقاومت عایقی، محدوده اندازهگیری و شرایط تست مطابق مشخصات فنی سازنده در نظر گرفته شود.
تستهای PI، DAR، DD و SV برای تحلیل وضعیت عایق
KEW 3128 تنها یک میگر برای نمایش مقدار مقاومت عایقی نیست و امکانات تشخیصی متعددی برای ارزیابی وضعیت عایق در اختیار کاربر قرار میدهد. این دستگاه از آزمونهای PI، DAR، DD و SV پشتیبانی میکند. این قابلیتها برای بررسی رفتار عایق در طول زمان و مقایسه پاسخ عایق تحت شرایط مختلف بسیار کاربردی هستند و میتوانند در برنامههای نگهداری پیشگیرانه و پایش وضعیت تجهیزات مورد استفاده قرار گیرند.
در تستهای طولانیمدت، دستگاه میتواند تغییرات مقاومت عایقی و جریان نشتی را بهصورت گرافیکی بر حسب زمان نمایش دهد. امکان ثبت تست تا حدود 90 دقیقه با فاصله نمونهبرداری یک ثانیه نیز برای تحلیل روند تغییرات عایق کاربرد دارد.
نمایشگر گرافیکی بزرگ و ثبت اطلاعات اندازهگیری
میگر KYORITSU KEW 3128 به نمایشگر گرافیکی بزرگ 5.7 اینچی با وضوح 320×240 نقطه، نور پسزمینه و نوار گرافیکی مجهز است. نمایش گرافیکی مقاومت عایقی و جریان نشتی در طول زمان باعث میشود تغییرات رفتار عایق بهسادگی قابل مشاهده باشد و نیاز به تجهیزات ثبتکننده جداگانه در بسیاری از کاربردها کاهش پیدا کند.
حافظه داخلی دستگاه ظرفیت ذخیرهسازی حدود 43000 داده اندازهگیری را دارد. همچنین قابلیت Print Screen امکان ذخیره اطلاعات نمایشگر را در قالب فایل BMP فراهم میکند. این امکانات برای تهیه گزارشهای فنی، مقایسه تستهای دورهای و مستندسازی وضعیت تجهیزات بسیار مفید هستند.
اندازهگیری ولتاژ، جریان، ظرفیت خازنی و فرکانس
علاوه بر تست مقاومت عایقی، میگر کیوریتسو KEW 3128 امکان اندازهگیری ولتاژ AC و DC را نیز دارد. محدوده اندازهگیری ولتاژ DC از ±30 تا ±600 ولت و محدوده ولتاژ AC از 30 تا 600 ولت در فرکانس 50/60 هرتز است. دقت اندازهگیری ولتاژ نیز ±2%rdg±3dgt اعلام شده است.
این دستگاه جریان نشتی را در محدوده 5 نانوآمپر تا 2.40 میلیآمپر اندازهگیری میکند. همچنین قابلیت اندازهگیری ظرفیت خازنی را دارد؛ محدوده اندازهگیری ظرفیت بسته به ولتاژ تست از چند نانوفاراد تا دهها میکروفاراد تغییر میکند. اندازهگیری فرکانس نیز در محدوده 45 تا 65 هرتز امکانپذیر است.
تنظیم دقیق ولتاژ تست در میگر KEW 3128
یکی از مزیتهای مهم KEW 3128 امکان تنظیم ولتاژ خروجی در محدودههای مختلف است. ولتاژ خروجی از 50 ولت تا 12000 ولت قابل انتخاب است و تغییرات آن متناسب با محدوده انتخابشده انجام میشود. بنابراین کاربر محدود به شش ولتاژ ثابت نیست و میتواند برای تستهای تخصصی، ولتاژ مورد نیاز را با دقت بیشتری تنظیم کند.
تخلیه خودکار و ایمنی در تستهای ولتاژ بالا
به دلیل استفاده از ولتاژهای تست بالا، رعایت اصول ایمنی هنگام کار با این دستگاه اهمیت زیادی دارد. KEW 3128 به قابلیت تخلیه خودکار مجهز است و پس از پایان تست، بار الکتریکی ذخیرهشده در تجهیز مورد آزمایش را تخلیه میکند. ولتاژ تخلیه نیز تحت نظارت دستگاه قرار دارد. هشدار مدار زنده روی نمایشگر و توسط بیزر نیز به افزایش ایمنی کاربر کمک میکند.
این دستگاه مطابق استانداردهای ایمنی از جمله IEC 61010-1 با رده CAT IV 600V طراحی شده است. همچنین بدنه دستگاه در حالت بسته بودن درپوش دارای درجه حفاظت IP64 است که آن را برای استفاده در شرایط میدانی و محیطهای صنعتی مناسب میکند.
تغذیه دوگانه و مناسب برای استفاده صنعتی
KEW 3128 میتواند از باتری قابل شارژ داخلی یا برق AC شهری تغذیه شود. باتری داخلی از نوع سربی قابل شارژ با ولتاژ 12 ولت است و شارژ کامل آن حدود 8 ساعت زمان میبرد. امکان استفاده از برق AC حتی در زمان اندازهگیری نیز یکی از ویژگیهای کاربردی این میگر برای تستهای طولانیمدت است.
طراحی مقاوم، کیف سخت، درجه حفاظت IP64 در حالت بسته بودن درپوش و امکان استفاده از دو منبع تغذیه باعث شده است این مدل برای محیطهای صنعتی، کارگاهها، نیروگاهها، تأسیسات برق و پروژههای تعمیر و نگهداری میدانی گزینه مناسبی باشد.
نرمافزار و انتقال داده از طریق USB
برای انتقال و مدیریت دادههای ثبتشده، میگر KYORITSU KEW 3128 از اتصال USB پشتیبانی میکند. نرمافزار KEW Windows for KEW 3128 امکان ارتباط دستگاه با رایانه و مدیریت اطلاعات اندازهگیری را فراهم میکند. همچنین قابلیت پایش اطلاعات از طریق کامپیوتر و ثبت دادهها برای تهیه گزارش و تحلیل نتایج تست در اختیار کاربر قرار دارد.
کاربردهای میگر کیوریتسو KYORITSU KEW 3128
- تست مقاومت عایقی کابلهای قدرت و انتقال برق
- بررسی عایق سیمپیچ موتورهای الکتریکی
- تست ژنراتورها و تجهیزات تولید برق
- بررسی وضعیت عایق ترانسفورماتورها
- تست کلیدها و تجهیزات برق فشارقوی
- کنترل عایق تجهیزات و تأسیسات الکتریکی صنعتی
- آزمونهای نگهداری پیشگیرانه و پایش وضعیت عایق
- تحلیل تغییرات مقاومت عایقی و جریان نشتی در طول زمان
مشخصات فنی میگر دیجیتال کیوریتسو KYORITSU KEW 3128
| مشخصه | مشخصات فنی |
|---|
| مدل |
KYORITSU KEW 3128 |
| نوع دستگاه |
میگر دیجیتال / تستر مقاومت عایقی ولتاژ بالا |
| حداکثر ولتاژ تست |
12000V / 12kV |
| ولتاژهای نامی تست |
500V، 1000V، 2500V، 5000V، 10000V و 12000V |
| حداکثر مقاومت عایقی |
تا 35TΩ |
| حداکثر جریان اتصال کوتاه |
5.0mA |
| اندازهگیری ولتاژ DC |
±30V تا ±600V |
| اندازهگیری ولتاژ AC |
30V تا 600V، 50/60Hz |
| دقت اندازهگیری ولتاژ |
±2%rdg±3dgt |
| اندازهگیری جریان |
5.00nA تا 2.40mA |
| دقت اندازهگیری جریان |
±5%rdg±5dgt |
| اندازهگیری ظرفیت خازنی |
5.0nF تا 50.0μF در محدودههای 500 تا 5000V؛ در 10000 و 12000V حدود 4.0nF تا 1.0μF |
| محدوده نمایش ظرفیت |
5.0nF تا 60.0μF |
| دقت ظرفیت |
±5%rdg±5dgt |
| اندازهگیری فرکانس |
45 تا 65Hz |
| آزمونهای تشخیصی |
PI، DAR، DD و SV |
| نمایشگر |
LCD گرافیکی 5.7 اینچی، 320×240 نقطه، دارای Backlight و Bar Graph |
| حافظه داخلی |
حدود 43000 داده، حداکثر در 32 فایل |
| مدت ثبت نمودار |
تا حدود 90 دقیقه با فاصله نمونهبرداری 1 ثانیه |
| انتقال داده |
USB و نرمافزار KEW Windows |
| Print Screen |
ذخیره حداکثر 32 صفحه نمایش بهصورت BMP |
| تغذیه |
باتری قابل شارژ سربی 12V و برق AC با ورودی 100 تا 240V، 50/60Hz |
| زمان شارژ باتری |
حدود 8 ساعت |
| زمان کارکرد تقریبی |
حدود 4 ساعت در بار 100MΩ و تست 12000V |
| رده ایمنی |
IEC 61010-1 CAT IV 600V، Pollution Degree 2 |
| درجه حفاظت |
IP64 در حالت بسته بودن درپوش |
| دمای کاری با باتری |
0 تا 40°C |
| دمای کاری با منبع خارجی |
-10 تا 50°C |
| ابعاد |
330 × 410 × 180 میلیمتر، همراه با کیس سخت |
| وزن |
حدود 9 کیلوگرم، همراه با باتری و کیس |
حداکثر مقاومت قابل اندازهگیری در ولتاژهای مختلف
| ولتاژ تست | حداکثر مقدار اندازهگیری | دقت در محدوده اصلی |
|---|
| 500V |
500GΩ |
400kΩ تا 50GΩ: ±5%rdg±3dgt |
| 1000V |
1TΩ |
800kΩ تا 100GΩ: ±5%rdg±3dgt |
| 2500V |
2.5TΩ |
2MΩ تا 250GΩ: ±5%rdg±3dgt |
| 5000V |
5TΩ |
4MΩ تا 500GΩ: ±5%rdg±3dgt |
| 10000V |
35TΩ |
8MΩ تا 1TΩ: ±5%rdg±3dgt |
| 12000V |
35TΩ |
8MΩ تا 1TΩ: ±5%rdg±3dgt |
در محدودههای بسیار بالای مقاومت، دقت اعلامشده توسط سازنده متفاوت است؛ برای مثال در ولتاژهای 10 و 12 کیلوولت، محدوده 1.01 تا 10 ترااهم با دقت ±20%rdg مشخص شده و مقادیر 10.1 تا 35 ترااهم صرفاً بهصورت نمایشی ارائه میشوند و دقت آنها تضمین نشده است.
اقلام همراه میگر KYORITSU KEW 3128
- کابل برق
- کابل ارت مدل 7224A
- کابل گارد مدل 7225A
- پروب خط مدل 7226A
- پروب گیرهای مدل 7227A
- سری مستقیم مدل 8029
- آداپتور USB مدل 8212-USB
- باتری قابل شارژ داخلی
- دفترچه راهنما
سوالات متداول درباره میگر کیوریتسو KEW 3128
میگر KYORITSU KEW 3128 تا چه ولتاژی تست انجام میدهد؟
این دستگاه حداکثر ولتاژ تست 12000 ولت یا 12 کیلوولت دارد و شش محدوده نامی 500، 1000، 2500، 5000، 10000 و 12000 ولت را ارائه میکند.
حداکثر مقاومت عایقی قابل اندازهگیری توسط KEW 3128 چقدر است؟
حداکثر مقدار اندازهگیری مقاومت عایقی تا 35 ترااهم است؛ با این حال محدوده و دقت اندازهگیری به ولتاژ تست انتخابشده بستگی دارد.
آیا KEW 3128 جریان نشتی را اندازهگیری میکند؟
بله. محدوده اندازهگیری جریان این دستگاه از 5.00 نانوآمپر تا 2.40 میلیآمپر است و جریان نشتی در زمان تست مقاومت عایقی قابل مشاهده است.
آیا میتوان نتایج تست را در حافظه ذخیره کرد؟
بله. حافظه داخلی دستگاه ظرفیت ذخیره حدود 43000 داده را دارد و اطلاعات را میتوان برای بررسی و مستندسازی ذخیره کرد.
آیا امکان اتصال میگر KEW 3128 به کامپیوتر وجود دارد؟
بله. دستگاه از ارتباط USB پشتیبانی میکند و با نرمافزار KEW Windows for KEW 3128 میتوان دادهها را به رایانه منتقل و مدیریت کرد.
آیا KEW 3128 تست PI و DAR دارد؟
بله. این مدل علاوه بر PI و DAR، از توابع تشخیصی DD و SV نیز پشتیبانی میکند.
آیا میگر KEW 3128 قابلیت تخلیه خودکار دارد؟
بله. پس از پایان اندازهگیری مقاومت عایقی، بار الکتریکی ذخیرهشده در تجهیز مورد آزمایش بهصورت خودکار تخلیه میشود و روند تخلیه تحت نظارت دستگاه قرار دارد.
آیا این دستگاه برای استفاده در محیطهای صنعتی مناسب است؟
بله. KEW 3128 برای تستهای ولتاژ بالا طراحی شده و با رده ایمنی CAT IV 600V و درجه حفاظت IP64 در حالت بسته بودن درپوش، برای بسیاری از کاربردهای صنعتی و میدانی مناسب است.
آیا KEW 3128 علاوه بر مقاومت عایقی، ولتاژ را نیز اندازهگیری میکند؟
بله. دستگاه قابلیت اندازهگیری ولتاژ DC از ±30 تا ±600 ولت و ولتاژ AC از 30 تا 600 ولت را دارد.
تفاوت KEW 3128 با میگرهای 5 کیلوولت چیست؟
مهمترین تفاوت، حداکثر ولتاژ تست 12 کیلوولت، قابلیت اندازهگیری مقاومت تا 35 ترااهم، جریان اتصال کوتاه تا 5 میلیآمپر و امکانات تحلیلی و ثبت داده گستردهتر است. این ویژگیها KEW 3128 را برای تجهیزات و ماشینآلاتی که به تست عایقی ولتاژ بالا نیاز دارند مناسبتر میکند.
در مجموع، میگر دیجیتال KYORITSU KEW 3128 یک تستر تخصصی مقاومت عایقی 12 کیلوولت است که ترکیبی از ولتاژ تست بالا، دامنه اندازهگیری تا 35 ترااهم، اندازهگیری جریان نشتی، تستهای PI و DAR، نمایش گرافیکی، حافظه داخلی، اتصال USB و امکانات ایمنی پیشرفته را ارائه میدهد. این مدل برای مهندسان برق، تکنسینهای تعمیر و نگهداری، پیمانکاران برق و مجموعههایی که به ارزیابی دقیق وضعیت عایق تجهیزات فشارقوی نیاز دارند، انتخابی تخصصی محسوب میشود.
