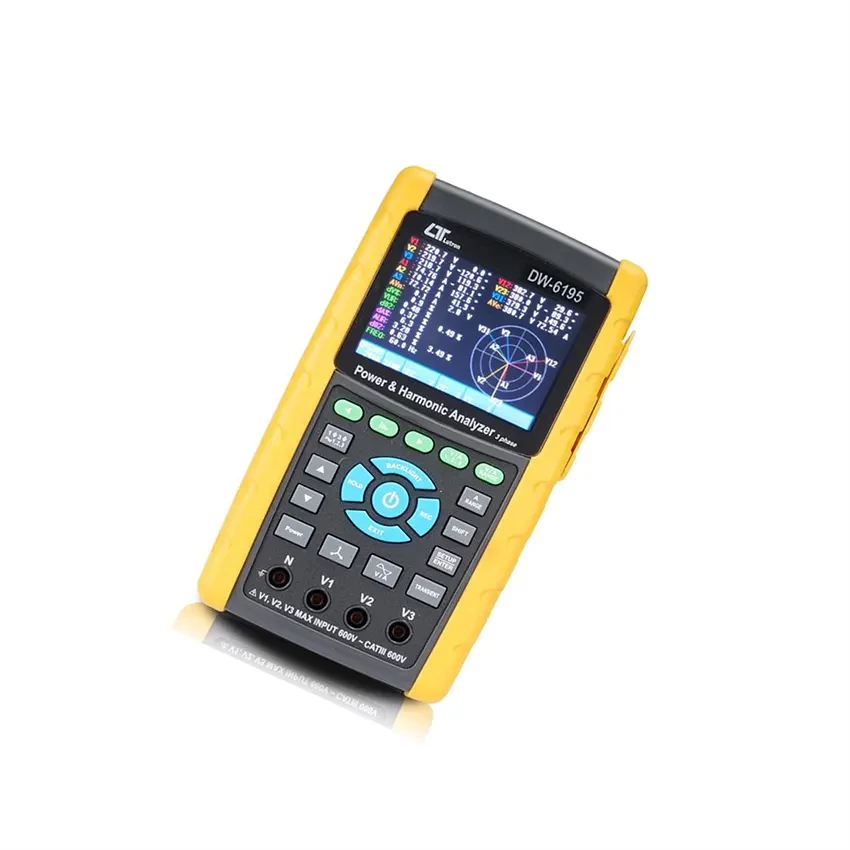

پاور آنالایزر تک فاز و سه فاز هارمونیک لوترون مدل LUTRON DW-6195
پاور آنالایزر تک فاز و سه فاز هارمونیک لوترون مدل LUTRON DW-6195 یک دستگاه حرفهای برای اندازهگیری، ثبت و تحلیل پارامترهای الکتریکی در شبکههای تک فاز و سه فاز است. این پاور آنالایزر لوترون علاوه بر اندازهگیری ولتاژ و جریان AC به صورت True RMS، امکان بررسی توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس، انرژی الکتریکی و هارمونیکهای ولتاژ و جریان را فراهم میکند.
مدل DW-6195 برای تحلیل سیستمهای 1P/2W، 1P/3W، 3P/3W و 3P/4W طراحی شده و به نمایشگر رنگی TFT LCD مجهز است. قابلیت نمایش همزمان شکل موج و هارمونیک، نمایش نمودار فازوری، اندازهگیری THD، بررسی عدم تعادل ولتاژ و جریان سه فاز و ثبت رخدادهای گذرا مانند Dip، Swell و Outage، این دستگاه را به گزینهای کاربردی برای عیبیابی و پایش سیستمهای برق صنعتی تبدیل کرده است. :contentReference[oaicite:1]{index=1}
پاور آنالایزر لوترون DW-6195 چه کاربردی دارد؟
پاور آنالایزر LUTRON DW-6195 برای بررسی وضعیت الکتریکی تجهیزات، تابلوهای برق، ماشینآلات صنعتی، خطوط تولید و سیستمهای توزیع برق استفاده میشود. این دستگاه با اندازهگیری همزمان پارامترهای اصلی توان و امکان ثبت طولانیمدت دادهها، به کاربر کمک میکند تغییرات بار، افت یا افزایش ولتاژ، توان مصرفی، ضریب توان و اعوجاج هارمونیکی را شناسایی و تحلیل کند.
- اندازهگیری و تحلیل توان در شبکههای تک فاز و سه فاز
- بررسی مصرف انرژی تجهیزات و ماشینآلات صنعتی
- تحلیل هارمونیکهای ولتاژ و جریان
- تشخیص مشکلات کیفیت توان و اعوجاج هارمونیکی
- بررسی ضریب توان و شرایط بار الکتریکی
- بررسی عدم تعادل ولتاژ و جریان در سیستمهای سه فاز
- ثبت و مستندسازی پارامترهای الکتریکی در بازه زمانی مشخص
- عیبیابی تابلوهای برق و تجهیزات صنعتی
- کنترل و ارزیابی عملکرد سیستمهای توزیع برق
اندازهگیری هارمونیک و THD با DW-6195
یکی از مهمترین قابلیتهای پاور آنالایزر هارمونیک لوترون DW-6195، امکان نمایش و تحلیل هارمونیکها تا مرتبه 50 است. دستگاه میتواند دامنه هارمونیکهای ولتاژ و جریان و درصد آنها را نمایش دهد و مقدار اعوجاج هارمونیکی کل یا THD را برای ارزیابی کیفیت توان در اختیار کاربر قرار دهد. این قابلیت در شبکههایی که تجهیزات الکترونیک قدرت، درایوها، منابع تغذیه سوئیچینگ و بارهای غیرخطی وجود دارند، اهمیت زیادی دارد. :contentReference[oaicite:2]{index=2}
نمایش همزمان شکل موج و هارمونیکها نیز باعث میشود کاربر بتواند ارتباط بین شکل موج واقعی سیگنال و مؤلفههای هارمونیکی آن را بهتر بررسی کند. دستگاه همچنین امکان نمایش شکل موج همراه با مقادیر Peak را فراهم میکند. :contentReference[oaicite:3]{index=3}
اندازهگیری توان اکتیو، راکتیو و ظاهری
DW-6195 امکان اندازهگیری پارامترهای مختلف توان را در سطح هر فاز و همچنین کل سیستم فراهم میکند. کاربر میتواند توان اکتیو KW، توان ظاهری KVA، توان راکتیو KVAR و ضریب توان PF را مشاهده کند. همچنین انرژی مصرفی در قالب KWh، KVAh، KVARh و PFH قابل ثبت و بررسی است. این قابلیتها برای ارزیابی مصرف انرژی و تحلیل عملکرد بارهای الکتریکی بسیار کاربردی هستند. :contentReference[oaicite:4]{index=4}
اندازهگیری True RMS و پارامترهای شبکه
ولتاژ و جریان در این دستگاه به صورت True RMS اندازهگیری میشوند و امکان بررسی سیگنالهای الکتریکی واقعی را فراهم میکنند. محدوده اندازهگیری ولتاژ AC دستگاه از 10 تا 600 ولت بوده و انتخاب رنج ولتاژ به صورت خودکار انجام میشود. رنج جریان نیز با توجه به نوع پروب جریان انتخاب شده قابل تنظیم است و دستگاه میتواند با پروبهای مختلف جریان لوترون مورد استفاده قرار گیرد. :contentReference[oaicite:5]{index=5}
ثبت اطلاعات روی کارت حافظه SD
یکی از مزایای مهم LUTRON DW-6195 قابلیت Data Logger داخلی و ثبت اطلاعات به صورت Real-Time روی کارت حافظه SD است. دستگاه همراه با ساعت و تقویم داخلی، اطلاعات اندازهگیریشده را همراه با تاریخ و زمان ثبت میکند. فاصله نمونهبرداری قابل تنظیم بوده و در مشخصات فنی از بازه حدود 2 تا 7200 ثانیه برای ثبت دادهها نام برده شده است. اطلاعات ذخیرهشده را میتوان برای تحلیلهای بعدی به رایانه منتقل و در محیط Excel بررسی کرد. :contentReference[oaicite:6]{index=6}
قابلیت اتصال به کامپیوتر و تحلیل دادهها
پاور آنالایزر DW-6195 از رابطهای RS-232 و USB برای انتقال اطلاعات به رایانه پشتیبانی میکند. برای ارتباط USB و RS-232 میتوان از کابلهای مربوطه و نرمافزارهای Data Acquisition سازگار استفاده کرد. این قابلیت برای کاربرانی که نیاز به ذخیرهسازی، آرشیو، پردازش و تحلیل دادههای اندازهگیریشده دارند، بسیار کاربردی است. :contentReference[oaicite:7]{index=7}
اندازهگیری عدم تعادل سه فاز و نمودار فازوری
در سیستمهای سه فاز، عدم تعادل ولتاژ و جریان میتواند باعث افزایش تلفات، گرم شدن تجهیزات و کاهش عملکرد موتورهای الکتریکی شود. DW-6195 امکان بررسی نسبت عدم تعادل ولتاژ و جریان و نمایش نمودار گرافیکی فازها را فراهم میکند. نمودار فازوری نیز برای بررسی رابطه زاویهای بین ولتاژ و جریان و تشخیص صحیح اتصال فازها کاربرد دارد. :contentReference[oaicite:8]{index=8}
ثبت رخدادهای گذرا؛ Dip، Swell و Outage
این دستگاه قابلیت Capture کردن رخدادهای گذرا و ناپایدار شبکه از جمله افت ولتاژ (Dip)، افزایش ولتاژ (Swell) و قطع برق (Outage) را دارد. آستانه ثبت رخداد نیز قابل برنامهریزی است تا دستگاه بر اساس شرایط موردنظر کاربر، تغییرات مهم شبکه را ثبت کند. این قابلیت برای عیبیابی مشکلاتی که به صورت لحظهای رخ میدهند و با اندازهگیری معمولی قابل مشاهده نیستند، اهمیت ویژهای دارد. :contentReference[oaicite:9]{index=9}
پروبهای جریان همراه دستگاه
در نسخه کامل دستگاه، سه عدد کلمپ جریان CP-1201 ارائه میشود. یکی از مزیتهای این سیستم آن است که در صورت تعویض پروب جریان با مدلهای سازگار، طبق مشخصات اعلامشده برای دستگاه نیازی به انجام مجدد فرآیند کالیبراسیون وجود ندارد. DW-6195 همچنین قابلیت کار با انواع پروبهای جریان سازگار را دارد و برای اندازهگیری جریانهای بالاتر میتوان از پروبهای اختیاری استفاده کرد. :contentReference[oaicite:10]{index=10}
ویژگیهای کلیدی پاور آنالایزر لوترون DW-6195
- پاور آنالایزر تک فاز و سه فاز با قابلیت تحلیل هارمونیک
- نمایشگر رنگی TFT LCD با رزولوشن 320 × 240 پیکسل
- اندازهگیری True RMS ولتاژ و جریان
- اندازهگیری ولتاژ AC از 10 تا 600 ولت
- پشتیبانی از سیستمهای 1P/2W، 1P/3W، 3P/3W و 3P/4W
- اندازهگیری توان اکتیو، راکتیو و ظاهری
- اندازهگیری PF و زاویه فاز
- نمایش هارمونیکهای مرتبه 1 تا 50
- تحلیل THD
- نمایش همزمان شکل موج و هارمونیکها
- نمایش شکل موج همراه با مقادیر Peak
- نمایش نمودار فازوری سه فاز
- اندازهگیری نسبت عدم تعادل ولتاژ و جریان سه فاز
- ثبت رخدادهای Dip، Swell و Outage
- ثبت اطلاعات Real-Time روی کارت SD
- پشتیبانی از انتقال اطلاعات از طریق USB و RS-232
- ساعت و تقویم داخلی برای ثبت تاریخ و زمان اندازهگیری
- پشتیبانی از پروبهای جریان مختلف
- استاندارد ایمنی IEC1010 و رده CAT III 600V
مشخصات فنی پاور آنالایزر لوترون مدل DW-6195
نوع دستگاه
پاور آنالایزر تک فاز و سه فاز با قابلیت تحلیل هارمونیک
نوع نمایشگر
TFT LCD رنگی، 320 × 240 پیکسل با نور پسزمینه
سیستمهای قابل اندازهگیری
1P/2W، 1P/3W، 3P/3W، 3P/4W
اندازهگیری ولتاژ AC
10 تا 600V AC، رنج خودکار
دقت ولتاژ AC
±(0.5% + 0.5V)
سیگنال ورودی پروب جریان
200mV / 300mV / 500mV / 1V / 2V / 3V AC
رنج جریان
بسته به پروب: 20A تا 6000A
پروب جریان استاندارد
3 عدد CP-1201
پاسخ فرکانسی کلمپ
40Hz تا 1kHz
ضریب توان PF
0.00 تا 1.00، رزولوشن 0.01
زاویه فاز
180- تا 180+ درجه، رزولوشن 0.1 درجه
انرژی راکتیو
KVARh / MVARh
عدم تعادل سه فاز
اندازهگیری VUR و AUR و ضریب عدم تعادل
ثبت رخداد گذرا
Dip، Swell و Outage با آستانه قابل برنامهریزی
ثبت اطلاعات
SD Card، ثبت Real-Time
بازه نمونهبرداری Data Logger
2 تا 7200 ثانیه
رابط ارتباطی
USB و RS-232
منبع تغذیه
8 عدد باتری AA با ولتاژ 1.5V یا آداپتور 9V DC
استاندارد ایمنی
IEC1010، CAT III 600V
دمای کاری
0 تا 50 درجه سانتیگراد
رطوبت کاری
کمتر از 80% RH
ابعاد دستگاه
225 × 125 × 64 میلیمتر
وزن دستگاه
حدود 840 گرم بدون پروب
ابعاد کلمپ CP-1201
210 × 64 × 33 میلیمتر
حداکثر دهانه کلمپ CP-1201
86 میلیمتر

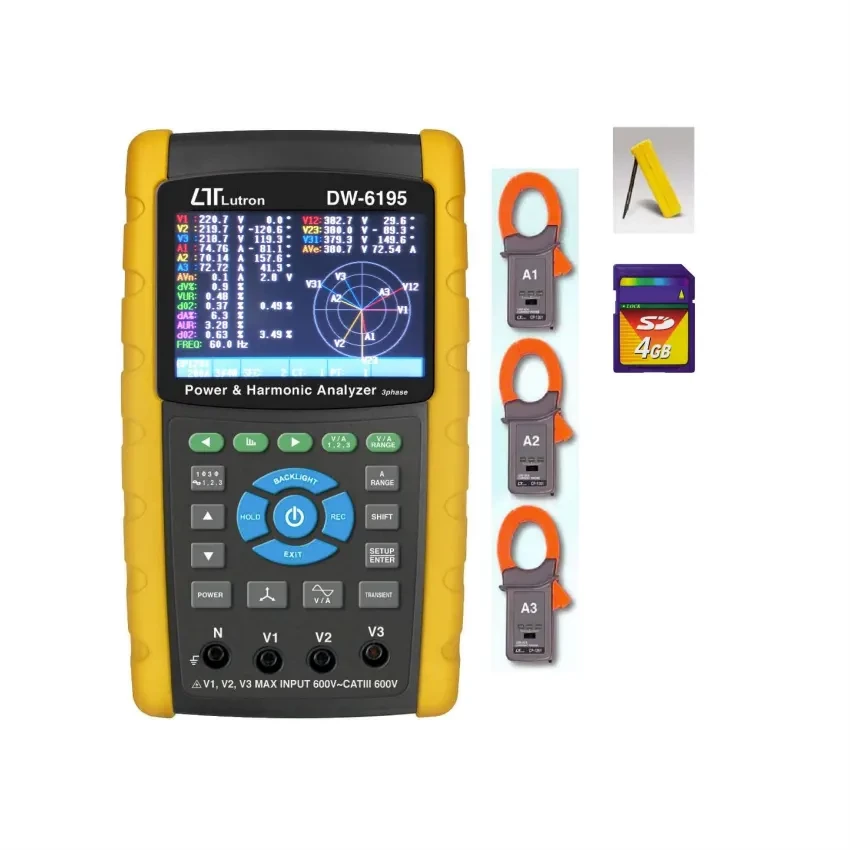

اقلام همراه پاور آنالایزر DW-6195
- دستگاه پاور آنالایزر LUTRON DW-6195
- سه عدد کلمپ جریان CP-1201
- مجموعه سیمهای تست
- چهار عدد گیره سوسماری
- آداپتور AC به DC با خروجی 9V
- کارت حافظه SD
- کیف حمل
- دفترچه راهنمای دستگاه
بر اساس مشخصات منتشرشده برای این مدل، اقلام همراه استاندارد شامل سه کلمپ CP-1201، سیمهای تست، گیرههای سوسماری، آداپتور 9 ولت، کارت SD و کیف حمل است. ظرفیت کارت SD ممکن است بسته به پکیج عرضهشده متفاوت باشد؛ بنابراین هنگام خرید، محتویات دقیق بسته را از فروشنده استعلام کنید. :contentReference[oaicite:11]{index=11}
پروبهای جریان قابل استفاده با DW-6195
DW-6195 قابلیت استفاده با طیف متنوعی از پروبهای جریان را دارد. از جمله مدلهای سازگار میتوان به CP-1201، CP-200، CP-2000، CP-3000، CP-3001، CP-6001 و CPF-3002 اشاره کرد. استفاده از پروب مناسب، محدوده اندازهگیری جریان را متناسب با کاربرد موردنظر تعیین میکند. :contentReference[oaicite:12]{index=12}
مزایای استفاده از پاور آنالایزر لوترون DW-6195
- پوشش طیف گستردهای از اندازهگیریهای الکتریکی در یک دستگاه
- قابلیت استفاده در شبکههای تک فاز و سه فاز
- تحلیل هارمونیک تا مرتبه 50
- امکان ثبت طولانیمدت دادهها روی SD Card
- امکان بررسی کیفیت توان و رخدادهای گذرا
- قابلیت انتقال دادهها به رایانه
- نمایشگر رنگی برای مشاهده بهتر اطلاعات و شکل موج
- قابلیت استفاده با پروبهای جریان مختلف
سؤالات متداول درباره پاور آنالایزر لوترون DW-6195
آیا DW-6195 برای سیستمهای تک فاز مناسب است؟
بله. این دستگاه علاوه بر سیستمهای سه فاز، از آرایشهای 1P/2W و 1P/3W نیز پشتیبانی میکند و برای اندازهگیری و تحلیل مدارهای تک فاز قابل استفاده است. :contentReference[oaicite:13]{index=13}
حداکثر هارمونیک قابل اندازهگیری توسط DW-6195 چند است؟
این پاور آنالایزر قابلیت نمایش و تحلیل هارمونیکهای مرتبه 1 تا 50 را دارد و امکان بررسی THD نیز فراهم شده است. :contentReference[oaicite:14]{index=14}
آیا DW-6195 قابلیت ثبت اطلاعات دارد؟
بله. دستگاه دارای Data Logger داخلی و امکان ذخیره اطلاعات اندازهگیری روی کارت SD است. فاصله نمونهبرداری قابل تنظیم بوده و اطلاعات همراه با تاریخ و زمان ذخیره میشوند. :contentReference[oaicite:15]{index=15}
آیا امکان انتقال اطلاعات DW-6195 به کامپیوتر وجود دارد؟
بله. دستگاه از رابطهای USB و RS-232 پشتیبانی میکند و اطلاعات ثبتشده روی SD Card نیز قابلیت انتقال به رایانه برای تحلیل و پردازش را دارند. :contentReference[oaicite:16]{index=16}
DW-6195 چه نوع توانهایی را اندازهگیری میکند؟
این مدل توان اکتیو یا واقعی KW، توان ظاهری KVA، توان راکتیو KVAR، ضریب توان PF و انرژیهای KWh، KVAh و KVARh را اندازهگیری میکند. :contentReference[oaicite:17]{index=17}
آیا این دستگاه امکان تشخیص مشکلات کیفیت توان را دارد؟
بله. قابلیت تحلیل هارمونیک، THD، نمایش شکل موج، بررسی عدم تعادل سه فاز و ثبت رخدادهای Dip، Swell و Outage، امکانات مهم DW-6195 برای بررسی کیفیت توان هستند. :contentReference[oaicite:18]{index=18}
رنج اندازهگیری ولتاژ DW-6195 چقدر است؟
محدوده اندازهگیری ولتاژ AC دستگاه از 10 تا 600 ولت است و انتخاب رنج ولتاژ به صورت خودکار انجام میشود. :contentReference[oaicite:19]{index=19}
آیا کلمپهای جریان همراه دستگاه هستند؟
در پکیج استاندارد اعلامشده برای DW-6195، سه عدد کلمپ جریان CP-1201 ارائه میشود. :contentReference[oaicite:20]{index=20}
DW-6195 برای چه کاربردهایی مناسب است؟
این دستگاه برای مهندسان برق، کارشناسان کیفیت توان، تکنسینهای تعمیر و نگهداری، پیمانکاران برق صنعتی، کارخانهها، تابلوهای برق، مراکز صنعتی و پروژههای پایش و عیبیابی شبکههای تک فاز و سه فاز مناسب است.
نکات مهم هنگام استفاده از DW-6195
پیش از شروع اندازهگیری، نوع سیستم برق و آرایش سیمکشی را به درستی انتخاب کنید و پروبهای جریان را مطابق فاز مربوطه نصب نمایید. از قرار دادن کلمپ روی چند هادی به صورت همزمان، مگر در شرایطی که روش اندازهگیری مشخصاً برای آن طراحی شده باشد، خودداری کنید. همچنین باید محدوده مجاز ولتاژ، رنج پروب جریان و رده ایمنی دستگاه در زمان کار در نظر گرفته شود. DW-6195 دارای رده ایمنی CAT III 600V طبق مشخصات منتشرشده است. :contentReference[oaicite:21]{index=21}
برای اندازهگیری در تابلوهای برق و تجهیزات صنعتی، استفاده از تجهیزات حفاظت فردی مناسب و رعایت دستورالعملهای ایمنی برق ضروری است. پیش از اتصال یا جدا کردن سیمهای ولتاژ، شرایط ایمن مدار را بررسی کرده و از کار در محدودههای خارج از مشخصات دستگاه خودداری کنید.
خرید پاور آنالایزر لوترون DW-6195
اگر به دنبال یک پاور آنالایزر تک فاز و سه فاز با قابلیت هارمونیک برای اندازهگیری توان، انرژی، ضریب توان، شکل موج، THD و ثبت اطلاعات هستید، LUTRON DW-6195 یکی از گزینههای کاربردی در این رده محسوب میشود. ترکیب نمایشگر رنگی، اندازهگیری True RMS، تحلیل هارمونیک تا مرتبه 50، ثبت اطلاعات روی SD Card، ارتباط با کامپیوتر و پشتیبانی از پروبهای جریان مختلف، این مدل را برای کاربردهای صنعتی و مهندسی مناسب کرده است. :contentReference[oaicite:22]{index=22}
برای اطلاع از قیمت پاور آنالایزر لوترون DW-6195، موجودی، شرایط فروش و جزئیات اقلام همراه، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
