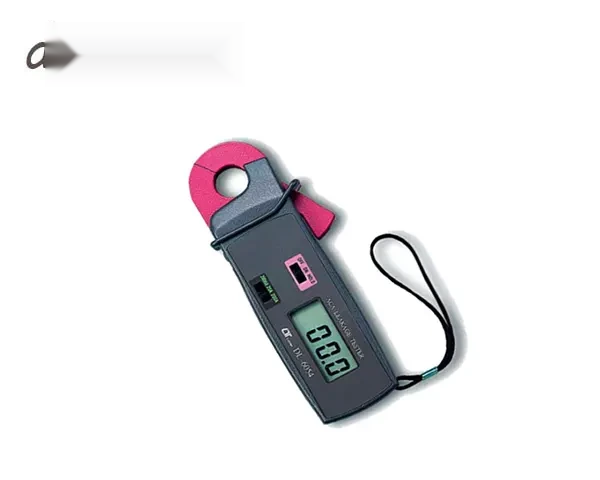

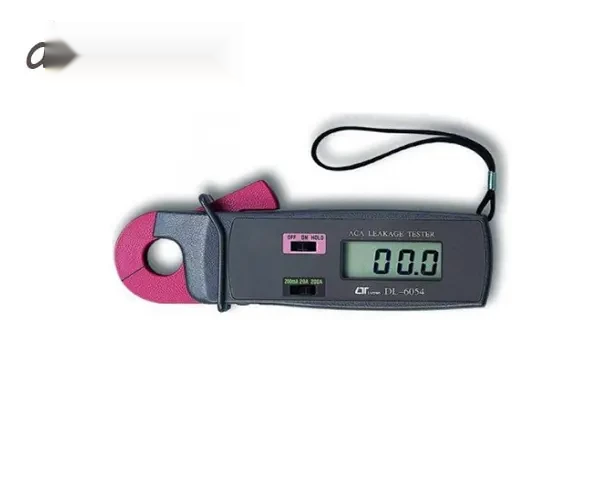

معرفی میلیآمتر و نشتیاب جریان AC لوترون LUTRON DL-6054
میلیآمتر و نشتیاب جریان AC لوترون LUTRON DL-6054 یک کلمپ متر تخصصی برای اندازهگیری جریان متناوب و بهخصوص تشخیص و اندازهگیری جریانهای نشتی در مدارهای الکتریکی است. این دستگاه با تمرکز بر اندازهگیری جریانهای بسیار کم، رزولوشن 0.1 میلیآمپر را در رنج 200 میلیآمپر ارائه میدهد و در کنار آن امکان اندازهگیری جریان AC تا 200 آمپر را نیز فراهم میکند. طراحی کلمپی دستگاه باعث میشود برای اندازهگیری جریان، نیازی به قطع مدار یا قرار دادن آمپرمتر بهصورت سری در مدار نباشد.
DL-6054 ساخت LUTRON تایوان است و به دلیل ابعاد کوچک، وزن پایین و کاربری ساده، گزینهای کاربردی برای برقکاران، تکنسینهای تعمیر و نگهداری، کارشناسان تأسیسات، عیبیابی تابلوهای برق و بررسی جریان نشتی تجهیزات الکتریکی محسوب میشود. این مدل دارای نمایشگر LCD سه و نیم رقمی با حداکثر نمایش 1999، قابلیت Data Hold و تنظیم خودکار صفر است.
کلمپ آمپرمتر نشتی LUTRON DL-6054 چگونه کار میکند؟
کلمپ آمپرمتر نشتی DL-6054 با قرار گرفتن فک دستگاه پیرامون هادی، جریان AC عبوری را بدون نیاز به اتصال مستقیم آمپرمتر به مدار اندازهگیری میکند. این روش اندازهگیری برای بررسی جریانهای نشتی و عیبیابی مدارهای برق بسیار کاربردی است؛ زیرا کاربر میتواند بدون باز کردن مدار، مقدار جریان را مشاهده کند. برای اندازهگیری جریان نشتی در یک مسیر، نحوه قرارگیری هادیها اهمیت زیادی دارد و باید مطابق روش صحیح اندازهگیری جریان نشتی عمل شود.
این دستگاه دارای سه رنج اصلی 200mA، 20A و 200A AC است. در پایینترین رنج، رزولوشن 0.1mA امکان مشاهده جریانهای بسیار کوچک را فراهم میکند؛ به همین دلیل DL-6054 بیشتر بهعنوان نشتیاب جریان AC و کلمپ آمپرمتر میلیآمپری شناخته میشود.
دقت و رزولوشن مناسب برای اندازهگیری جریان نشتی
یکی از مهمترین مزایای لوترون DL-6054 امکان اندازهگیری جریان AC در محدوده میلیآمپر است. رزولوشن این دستگاه در رنج 200 میلیآمپر برابر با 0.1 میلیآمپر است و در رنجهای بالاتر نیز رزولوشن متناسب با محدوده اندازهگیری تغییر میکند. طبق مشخصات فنی منتشرشده برای این مدل، دقت اندازهگیری جریان حدود ±(1.2% + 5d) اعلام شده است.
بنابراین این مدل برای کاربردهایی که شناسایی جریانهای کم و نشتی اهمیت دارد، نسبت به کلمپ آمپرمترهای عمومی که صرفاً برای اندازهگیری جریانهای بالا طراحی شدهاند، انتخاب تخصصیتری محسوب میشود.
سه رنج اندازهگیری جریان AC
- رنج 200 میلیآمپر AC: با رزولوشن 0.1 میلیآمپر، مناسب برای بررسی جریانهای نشتی و جریانهای بسیار کم.
- رنج 20 آمپر AC: مناسب برای اندازهگیری جریانهای بالاتر در مدارهای الکتریکی.
- رنج 200 آمپر AC: مناسب برای اندازهگیری جریان مصرفی تجهیزات و مدارهای AC تا محدوده 200 آمپر.
در نتیجه، DL-6054 هم برای اندازهگیری جریانهای بسیار پایین و هم برای بررسی جریانهای AC متعارف تا 200 آمپر قابل استفاده است.
دهانه کلمپ 19 میلیمتری و طراحی جمعوجور
دهانه فک کلمپ در LUTRON DL-6054 حدود 19 میلیمتر است و برای اندازهگیری هادیهایی با قطر مناسب در محدوده دهانه فک طراحی شده است. ابعاد 180 × 47 × 35 میلیمتر و وزن تقریبی 200 گرم همراه با باتری، این دستگاه را به ابزاری سبک و قابل حمل برای استفاده در محل پروژه و عملیات سرویس و تعمیر تبدیل کرده است.
نمایشگر LCD و قابلیت Data Hold
نمایشگر LCD سه و نیم رقمی DL-6054 حداکثر مقدار 1999 را نمایش میدهد و برای مشاهده سریع مقدار اندازهگیریشده طراحی شده است. قابلیت Data Hold نیز به کاربر اجازه میدهد مقدار نمایش دادهشده را روی صفحه ثابت نگه دارد؛ این ویژگی هنگام اندازهگیری در فضاهای محدود یا زمانی که مشاهده همزمان دستگاه دشوار است، کاربرد زیادی دارد. زمان نمونهبرداری دستگاه نیز حدود 0.4 ثانیه اعلام شده است.
تنظیم خودکار صفر و حفاظت در برابر اضافهبار
از قابلیتهای کاربردی این کلمپ آمپرمتر میتوان به Automatic Zero Adjustment اشاره کرد که برای تنظیم نقطه صفر در فرآیند اندازهگیری استفاده میشود. همچنین مدار حفاظت اضافهبار برای رنجهای اندازهگیری در نظر گرفته شده است. مشخصات فنی منتشرشده، حفاظت در برابر اضافهبار تا 300 آمپر را با محدودیت زمانی برای رنجهای 20 و 200 آمپر اعلام میکند؛ بنابراین رعایت محدوده مجاز اندازهگیری و دستورالعمل سازنده ضروری است.
کاربردهای میلیآمتر و نشتیاب LUTRON DL-6054
- تشخیص و اندازهگیری جریان نشتی AC
- بررسی جریان نشتی تجهیزات و مدارهای الکتریکی
- عیبیابی تابلوهای برق و مدارهای AC
- کنترل جریان مصرفی تجهیزات الکتریکی
- تعمیر و نگهداری تجهیزات صنعتی و تأسیسات
- اندازهگیری جریانهای AC کم در مدارهای الکتریکی
مزایای کلمپ آمپرمتر نشتی لوترون DL-6054
- رزولوشن 0.1 میلیآمپر در رنج 200mA
- اندازهگیری جریان AC تا 200 آمپر
- سه رنج اندازهگیری 200mA، 20A و 200A
- قابلیت Data Hold
- تنظیم خودکار صفر
- نمایشگر LCD سه و نیم رقمی
- دهانه کلمپ 19 میلیمتر
- طراحی سبک و قابل حمل
- حفاظت اضافهبار برای رنجهای اندازهگیری
- تغذیه با یک باتری 9 ولتی
مشخصات فنی میلیآمتر و نشتیاب جریان AC لوترون DL-6054
نوع دستگاه
کلمپ آمپرمتر و نشتیاب جریان AC
نوع جریان قابل اندازهگیری
AC
رنج جریان AC
200mA / 20A / 200A
دقت اندازهگیری
±(1.2% + 5d) طبق مشخصات فنی منتشرشده
نوع نمایشگر
LCD سه و نیم رقمی
اندازه نمایشگر
13 میلیمتر
تنظیم صفر
Automatic Zero Adjustment
زمان نمونهبرداری
حدود 0.4 ثانیه
حداکثر قطر هادی
19 میلیمتر
حفاظت اضافهبار
حداکثر 300A با محدودیت زمانی مشخصشده در کاتالوگ
دمای کاری
0 تا 50 درجه سانتیگراد
رطوبت کاری
کمتر از 80% RH
منبع تغذیه
یک عدد باتری 9V نوع 006P
ابعاد
180 × 47 × 35 میلیمتر
وزن
حدود 200 گرم با باتری
اقلام همراه
دفترچه راهنما و کیف حمل
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای مدل DL-6054 گردآوری شده است. در برخی منابع تجاری، دقت دستگاه بهصورت ±1.5% یا ±2% بهصورت تقریبی درج شده است؛ بنابراین برای مشخصات مرجع، اطلاعات کاتالوگ فنی سازنده مبنا قرار گرفته است.
سؤالات متداول درباره LUTRON DL-6054
آیا LUTRON DL-6054 برای اندازهگیری جریان نشتی مناسب است؟
بله. این مدل بهطور تخصصی برای اندازهگیری جریان AC در محدودههای پایین طراحی شده و رنج 200 میلیآمپر با رزولوشن 0.1 میلیآمپر، آن را برای بررسی جریان نشتی AC مناسب میکند.
حداکثر جریان قابل اندازهگیری با DL-6054 چقدر است؟
حداکثر رنج اندازهگیری جریان AC این دستگاه 200 آمپر است و سه محدوده 200mA، 20A و 200A در اختیار کاربر قرار میدهد.
رزولوشن میلیآمتر لوترون DL-6054 چقدر است؟
در پایینترین رنج یعنی 200mA، رزولوشن دستگاه 0.1mA است. در رنجهای 20A و 200A نیز بهترتیب رزولوشن 0.01A و 0.1A ارائه میشود.
آیا این دستگاه جریان DC را اندازهگیری میکند؟
خیر. DL-6054 یک نشتیاب و کلمپ آمپرمتر مخصوص جریان AC است و مشخصات رنجهای اندازهگیری آن برای جریان متناوب ارائه شدهاند.
قطر دهانه کلمپ DL-6054 چقدر است؟
حداکثر قطر هادی قابل عبور از دهانه کلمپ حدود 19 میلیمتر است.
آیا DL-6054 قابلیت Data Hold دارد؟
بله. قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر در این مدل وجود دارد.
منبع تغذیه کلمپ آمپرمتر DL-6054 چیست؟
این دستگاه با یک عدد باتری 9 ولتی نوع 006P تغذیه میشود.
آیا DL-6054 برای اندازهگیری جریانهای بسیار کم مناسب است؟
بله. یکی از نقاط قوت اصلی این مدل، رنج 200 میلیآمپر با رزولوشن 0.1 میلیآمپر است که امکان بررسی جریانهای AC بسیار پایین را فراهم میکند.
خرید میلیآمتر و نشتیاب جریان AC LUTRON DL-6054
اگر برای پروژههای برق، تعمیر و نگهداری، عیبیابی تابلوهای برق یا بررسی جریان نشتی به یک کلمپ آمپرمتر جریان نشتی AC با رزولوشن میلیآمپری نیاز دارید، LUTRON DL-6054 یکی از گزینههای کاربردی در این رده است. اندازهگیری جریان AC تا 200 آمپر، رزولوشن 0.1 میلیآمپر، دهانه 19 میلیمتری، Data Hold، طراحی سبک و تغذیه باتری 9 ولتی از مهمترین ویژگیهای این مدل هستند.
برای اطلاع از قیمت کلمپ آمپرمتر لوترون DL-6054، موجودی، شرایط خرید و سایر تجهیزات اندازهگیری جریان و نشتی، میتوانید از مجموعه کالیبکس استعلام بگیرید و پیش از خرید، مشخصات فنی دستگاه را با نیاز پروژه خود مطابقت دهید.
