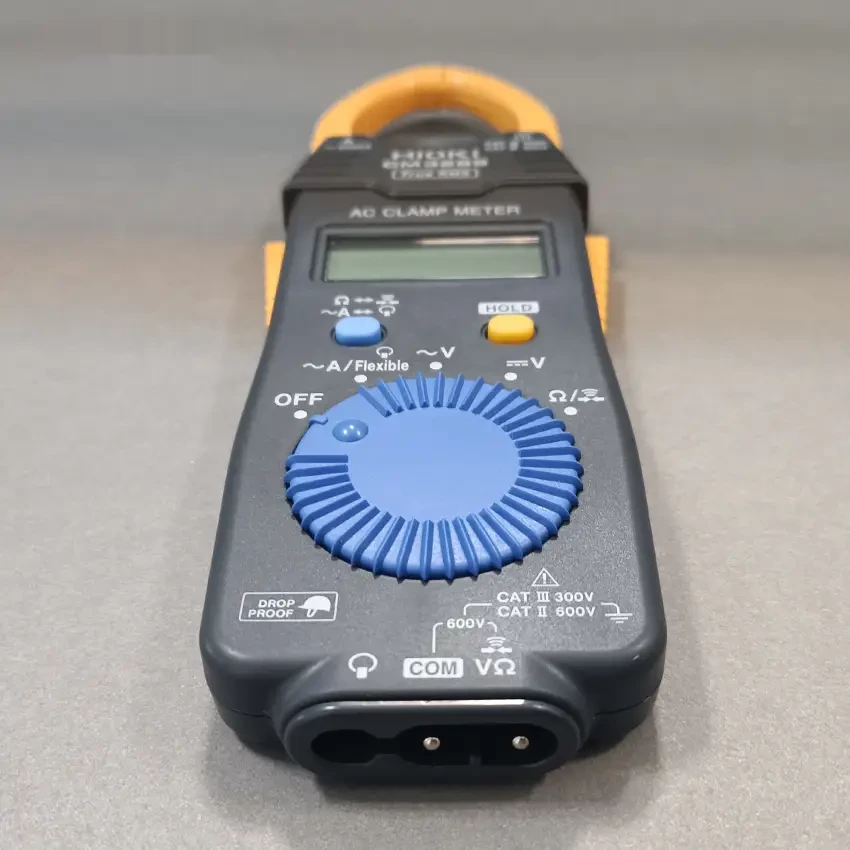

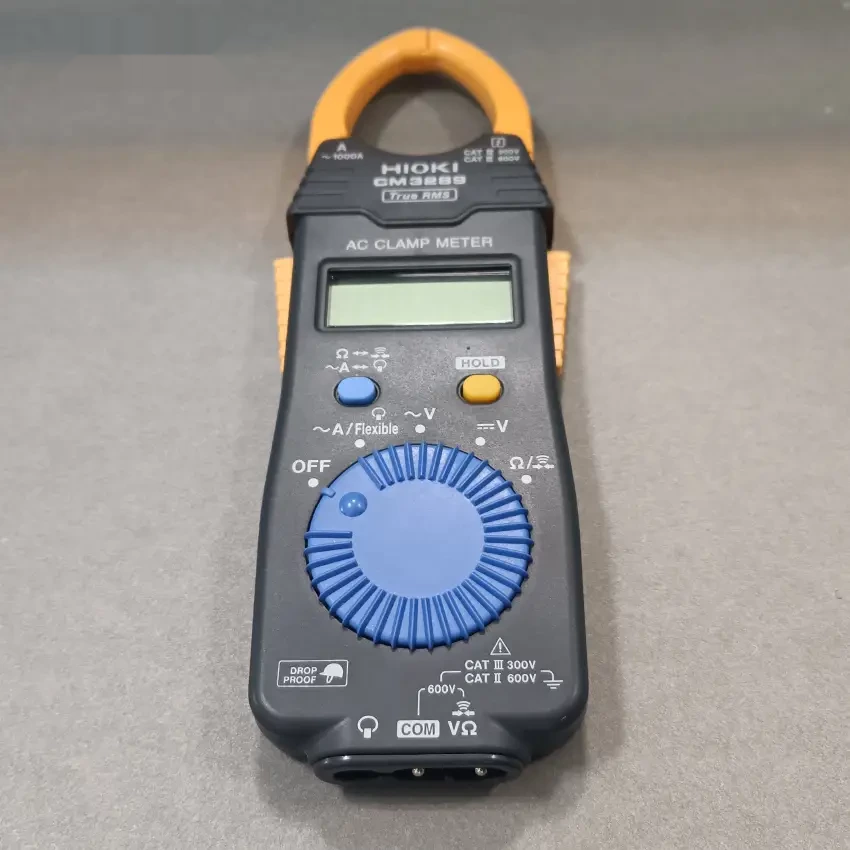

معرفی آمپرمتر کلمپی هیوکی HIOKI CM3289
آمپرمتر کلمپی HIOKI CM3289 یکی از ابزارهای حرفهای و کمحجم برند ژاپنی هیوکی برای اندازهگیری جریان AC، ولتاژ AC و DC، مقاومت و تست پیوستگی مدار است. این کلمپ آمپرمتر با بهرهگیری از فناوری True RMS امکان اندازهگیری دقیقتر جریان و ولتاژ AC را در مدارهایی با شکل موجهای غیرسینوسی فراهم میکند و برای تکنسینهای برق، تعمیرکاران، مهندسان برق، تابلوکاران و متخصصان نگهداری و تعمیرات گزینهای کاربردی محسوب میشود.
یکی از مهمترین مزایای کلمپ متر HIOKI CM3289 طراحی باریک و فک کمضخامت آن است. این طراحی باعث میشود دستگاه بتواند در فضاهای محدود و بین سیمها و کابلهای نزدیک به یکدیگر نیز مورد استفاده قرار گیرد. قطر دهانه فک این کلمپ متر 33 میلیمتر است و جریان AC را در محدوده 42.00 تا 1000 آمپر اندازهگیری میکند.
CM3289 در واقع یک ابزار اندازهگیری چندمنظوره در قالب یک آمپرمتر کلمپی است؛ زیرا علاوه بر اندازهگیری جریان AC، قابلیت اندازهگیری ولتاژ AC تا 600 ولت، ولتاژ DC تا 600 ولت و مقاومت تا 42 مگااهم را نیز دارد. همچنین وجود قابلیت Data Hold و تست پیوستگی، استفاده از دستگاه را در عملیات عیبیابی و سرویس تجهیزات الکتریکی آسانتر میکند. مشخصات رسمی HIOKI محدوده دمای کاری این دستگاه را از 25- تا 65+ درجه سانتیگراد اعلام کرده است. :contentReference[oaicite:1]{index=1}
اندازهگیری جریان AC با True RMS در HIOKI CM3289
هیوکی CM3289 برای اندازهگیری جریان AC از روش True RMS استفاده میکند. این قابلیت بهخصوص هنگام اندازهگیری جریان در تجهیزاتی که شکل موج آنها از حالت سینوسی ایدهآل خارج شده است اهمیت دارد. در چنین شرایطی، استفاده از True RMS میتواند مقدار مؤثر واقعی سیگنال را با دقت مناسبتری نمایش دهد.
محدوده اندازهگیری جریان AC این مدل از 42.00A تا 1000A در سه رنج است و پهنای باند اندازهگیری جریان آن از 40Hz تا 1kHz میباشد. دقت پایه اندازهگیری جریان AC برابر با ±(1.5% از مقدار خواندهشده + 5 رقم) است. بنابراین CM3289 برای اندازهگیری جریان در بسیاری از کاربردهای برق صنعتی، تأسیسات و تعمیرات الکتریکی طراحی شده است. :contentReference[oaicite:2]{index=2}
فک باریک و طراحی مناسب برای فضاهای محدود

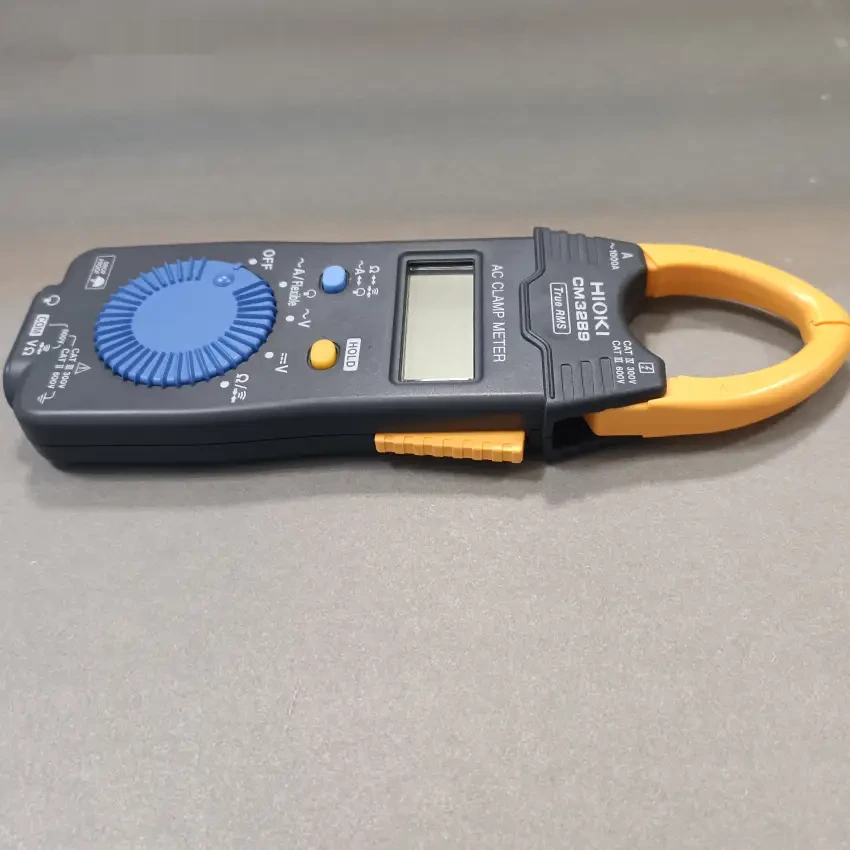

یکی از نقاط قوت مولتی متر کلمپی HIOKI CM3289 طراحی باریک سنسور و فک آن است. این ساختار نسبت به بسیاری از کلمپ مترهای معمولی، دسترسی به سیمها را در تابلوهای برق، محفظههای تجهیزات و مسیرهای سیمکشی متراکم آسانتر میکند.
قطر دهانه فک اصلی دستگاه 33 میلیمتر است. بدنه CM3289 نیز تنها 16 میلیمتر ضخامت دارد و با وزن حدود 100 گرم، یک ابزار سبک و قابل حمل محسوب میشود. ابعاد دستگاه 57 × 181 × 16 میلیمتر است و طراحی آن برای استفاده روزمره تکنسینها و متخصصان برق مناسب است. :contentReference[oaicite:3]{index=3}
اندازهگیری جریانهای بالا با سنسور انعطافپذیر CT6280
در صورتی که اندازهگیری جریانهایی بیشتر از ظرفیت فک اصلی CM3289 مورد نیاز باشد، امکان استفاده از سنسور جریان انعطافپذیر HIOKI CT6280 وجود دارد. این سنسور بهصورت جداگانه ارائه میشود و برای اندازهگیری جریان AC در کابلها و هادیهای ضخیم یا فضاهای دشوار طراحی شده است.
سنسور CT6280 دارای قطر حلقه 130 میلیمتر است و امکان اندازهگیری جریان AC در دو رنج 419.9A و 4199A را فراهم میکند. دقت پایه آن نیز ±(3.0% از مقدار خواندهشده + 5 رقم) اعلام شده است. طول کابل CT6280 برابر با 800 میلیمتر است. بنابراین در کاربردهایی که اندازهگیری جریانهای بسیار بالا یا دسترسی به کابلهای ضخیم اهمیت دارد، این سنسور انعطافپذیر میتواند مکمل مناسبی برای CM3289 باشد. :contentReference[oaicite:4]{index=4}
اندازهگیری ولتاژ و مقاومت با آمپرمتر HIOKI CM3289
HIOKI CM3289 علاوه بر اندازهگیری جریان AC، برای اندازهگیری ولتاژ و مقاومت نیز کاربرد دارد. محدوده اندازهگیری ولتاژ DC دستگاه از 420.0mV تا 600V در پنج رنج بوده و دقت پایه آن ±(1.0% از مقدار خواندهشده + 3 رقم) است.
محدوده اندازهگیری ولتاژ AC نیز از 4.200V تا 600V در چهار رنج است. اندازهگیری AC ولتاژ با روش True RMS و در محدوده فرکانسی 45Hz تا 500Hz انجام میشود و دقت پایه آن ±(1.8% از مقدار خواندهشده + 7 رقم) است.
برای اندازهگیری مقاومت نیز شش رنج از 420.0Ω تا 42.00MΩ در اختیار کاربر قرار دارد. علاوه بر این، دستگاه مجهز به تست پیوستگی صوتی است و در شرایط تعیینشده توسط سازنده، بازر دستگاه برای مقاومت حدود 50Ω یا کمتر فعال میشود. :contentReference[oaicite:5]{index=5}
ویژگیها و مزایای آمپرمتر هیوکی HIOKI CM3289
- اندازهگیری جریان AC تا 1000 آمپر در سه رنج.
- مجهز به True RMS برای اندازهگیری جریان و ولتاژ AC.
- قطر دهانه فک 33 میلیمتر.
- طراحی باریک و مناسب برای اندازهگیری در فضاهای محدود.
- اندازهگیری ولتاژ DC تا 600V.
- اندازهگیری ولتاژ AC تا 600V.
- اندازهگیری مقاومت تا 42MΩ.
- مجهز به تست پیوستگی با بیزر.
- مجهز به قابلیت DATA HOLD.
- دارای قابلیت Auto Power Save برای کاهش مصرف باتری.
- نمایشگر LCD با حداکثر 4199 رقم.
- نرخ بهروزرسانی نمایشگر حدود 400 میلیثانیه.
- مقاوم در برابر سقوط از ارتفاع حدود 1 متر روی بتن.
- محدوده دمای کاری گسترده از 25- تا 65+ درجه سانتیگراد.
- امکان اتصال به سنسور انعطافپذیر CT6280 برای جریانهای بالاتر.
کاربردهای کلمپ آمپرمتر HIOKI CM3289
به دلیل طراحی باریک، وزن کم، محدوده مناسب اندازهگیری و قابلیت True RMS، کلمپ آمپرمتر هیوکی CM3289 در طیف گستردهای از فعالیتهای فنی قابل استفاده است. از جمله کاربردهای این دستگاه میتوان به عیبیابی تابلوهای برق، بررسی جریان تجهیزات الکتریکی، سرویس و نگهداری ماشینآلات، تعمیرات برق صنعتی، بررسی بار مدارها، کنترل تجهیزات الکتریکی و اندازهگیری جریان در سیمها و کابلها اشاره کرد.
ابعاد کوچک و طراحی فک این مدل بهخصوص در شرایطی که دسترسی به سیمها دشوار است، مزیت محسوب میشود. همچنین امکان استفاده از CT6280 باعث میشود محدوده کاربرد دستگاه برای اندازهگیری جریانهای AC بسیار بالا و کابلهای بزرگتر افزایش پیدا کند.
ایمنی و استانداردهای اندازهگیری HIOKI CM3289
ایمنی یکی از نکات مهم هنگام انتخاب کلمپ آمپرمتر است. طبق مشخصات رسمی HIOKI، بخش اندازهگیری جریان CM3289 دارای رده ایمنی CAT IV 300V و CAT III 600V است و بخش اندازهگیری ولتاژ نیز در ردههای اعلامشده توسط سازنده قرار دارد. بنابراین هنگام استفاده از دستگاه باید همواره ولتاژ، رده اندازهگیری و شرایط کاری مدار با مشخصات دستگاه مطابقت داشته باشد. :contentReference[oaicite:6]{index=6}
در استفاده از آمپرمتر کلمپی، تنها هادی موردنظر را داخل فک قرار دهید و از قرار دادن همزمان چند هادی با جهت جریان مخالف در فک خودداری کنید؛ زیرا میدانهای مغناطیسی ایجادشده میتوانند روی نتیجه اندازهگیری اثر بگذارند. همچنین پیش از انجام اندازهگیری ولتاژ، پرابها و رنج مناسب را بررسی کرده و دستورالعمل سازنده را رعایت کنید.
مشخصات فنی آمپرمتر کلمپی HIOKI CM3289
نوع دستگاه
آمپرمتر کلمپی AC / مولتیمتر کلمپی
روش اندازهگیری جریان AC
True RMS
جریان AC
42.00A تا 1000A، سه رنج
فرکانس جریان AC
40Hz تا 1kHz
دقت جریان AC
±(1.5% rdg. + 5 dgt.)
ولتاژ DC
420.0mV تا 600V، پنج رنج
دقت ولتاژ DC
±(1.0% rdg. + 3 dgt.)
ولتاژ AC
4.200V تا 600V، چهار رنج
فرکانس ولتاژ AC
45Hz تا 500Hz
دقت ولتاژ AC
±(1.8% rdg. + 7 dgt.)
مقاومت
420.0Ω تا 42.00MΩ، شش رنج
دقت مقاومت
±(2.0% rdg. + 4 dgt.)
تست پیوستگی
دارد، با بیزر
آستانه بیزر پیوستگی
50Ω ±40Ω یا کمتر
نمایشگر
LCD، حداکثر 4199 رقم
نرخ بهروزرسانی نمایشگر
400ms
خاموشی/صرفهجویی خودکار
Auto Power Save
دمای کاری
25- تا 65+ درجه سانتیگراد
منبع تغذیه
یک عدد باتری سکهای لیتیومی CR2032
مدت کارکرد پیوسته
حدود 70 ساعت
ابعاد دستگاه
57 × 181 × 16mm
مقاومت در برابر سقوط
سقوط از ارتفاع 1 متر روی بتن
سنسور قابل اتصال
HIOKI CT6280، به صورت آپشن
حداکثر جریان با CT6280
4199A AC
استاندارد ایمنی جریان
CAT IV 300V / CAT III 600V
استاندارد ایمنی ولتاژ
CAT III 300V
اقلام همراه
پراب تست L9208، کیف حمل 9398، باتری CR2032 و دفترچه راهنما
تفاوت CM3289 با کلمپ مترهای معمولی چیست؟
مهمترین تفاوت HIOKI CM3289 در ترکیب طراحی بسیار باریک، وزن پایین، فک 33 میلیمتری، اندازهگیری جریان AC تا 1000A و فناوری True RMS است. این ترکیب باعث شده دستگاه برای کاربرانی که علاوه بر قابلیت اندازهگیری جریان، به اندازهگیری ولتاژ، مقاومت و تست پیوستگی نیز نیاز دارند، کاربردی باشد.
از طرف دیگر، در صورت نیاز به اندازهگیری جریانهای بالاتر یا کابلهایی که قرار دادن فک استاندارد دور آنها دشوار است، استفاده از CT6280 امکان اندازهگیری جریان AC تا 4199A را فراهم میکند. :contentReference[oaicite:7]{index=7}
سوالات متداول درباره آمپرمتر HIOKI CM3289
آیا HIOKI CM3289 جریان DC را اندازهگیری میکند؟
خیر. فک اصلی CM3289 برای اندازهگیری جریان AC طراحی شده است. این دستگاه ولتاژ DC را اندازهگیری میکند، اما اندازهگیری جریان DC توسط فک اصلی آن انجام نمیشود. برای جریان AC تا 1000A میتوان از فک اصلی و برای جریان AC بالاتر از CT6280 استفاده کرد.
حداکثر جریان قابل اندازهگیری با CM3289 چقدر است؟
حداکثر جریان AC با فک اصلی دستگاه 1000 آمپر است. در صورت استفاده از سنسور انعطافپذیر CT6280، محدوده اندازهگیری جریان AC تا 4199 آمپر افزایش پیدا میکند. :contentReference[oaicite:8]{index=8}
آیا CM3289 دارای True RMS است؟
بله. CM3289 برای اندازهگیری جریان AC و ولتاژ AC از روش True RMS استفاده میکند و برای اندازهگیری سیگنالهای AC با شکل موجهای غیرسینوسی مناسبتر از ابزارهای مبتنی بر میانگینگیری ساده است. :contentReference[oaicite:9]{index=9}
قطر دهانه فک آمپرمتر HIOKI CM3289 چقدر است؟
قطر دهانه فک اصلی دستگاه 33 میلیمتر است. این طراحی در کنار بدنه باریک 16 میلیمتری، استفاده از دستگاه را در فضاهای محدود آسانتر میکند.
آیا امکان اندازهگیری جریان بیشتر از 1000 آمپر وجود دارد؟
بله. با استفاده از سنسور انعطافپذیر HIOKI CT6280 که بهصورت جداگانه قابل تهیه است، امکان اندازهگیری جریان AC تا 4199A وجود دارد. قطر حلقه این سنسور 130 میلیمتر و طول کابل آن 800 میلیمتر است. :contentReference[oaicite:10]{index=10}
آیا CM3289 برای اندازهگیری ولتاژ نیز مناسب است؟
بله. این مدل امکان اندازهگیری ولتاژ DC تا 600V و ولتاژ AC تا 600V را دارد و برای اندازهگیری مقاومت و تست پیوستگی نیز قابل استفاده است. :contentReference[oaicite:11]{index=11}
منبع تغذیه HIOKI CM3289 چیست؟
این آمپرمتر کلمپی با یک عدد باتری سکهای لیتیومی CR2032 کار میکند و طبق مشخصات سازنده، مدت کارکرد پیوسته آن حدود 70 ساعت است. :contentReference[oaicite:12]{index=12}
آیا HIOKI CM3289 برای کار در محیطهای صنعتی مناسب است؟
با توجه به طراحی مقاوم، محدوده دمای کاری 25- تا 65+ درجه سانتیگراد، مقاومت در برابر سقوط از ارتفاع یک متر روی بتن و ردههای ایمنی اعلامشده توسط HIOKI، این مدل برای بسیاری از کاربردهای حرفهای برق و نگهداری تجهیزات طراحی شده است. با این حال، انتخاب دستگاه باید همیشه بر اساس ولتاژ و رده اندازهگیری واقعی محل کار انجام شود. :contentReference[oaicite:13]{index=13}
جمعبندی و ارزش خرید HIOKI CM3289
آمپرمتر کلمپی HIOKI CM3289 یک ابزار حرفهای، سبک و کمحجم برای اندازهگیری جریان AC، ولتاژ AC/DC، مقاومت و تست پیوستگی است. اندازهگیری جریان AC تا 1000A، فناوری True RMS، فک 33 میلیمتری، طراحی بسیار باریک، وزن 100 گرمی، Data Hold و امکان اتصال سنسور انعطافپذیر CT6280 از مهمترین ویژگیهای این مدل هستند.
اگر هدف شما خرید یک کلمپ آمپرمتر هیوکی برای عیبیابی، تعمیرات، برق صنعتی، سرویس تجهیزات و اندازهگیری جریان در فضاهای محدود است، CM3289 به دلیل ابعاد کوچک و قابلیتهای اندازهگیری متنوع میتواند گزینهای کاربردی باشد. برای کاربردهایی که جریانهای بسیار بالا یا کابلهای ضخیم مطرح هستند نیز امکان استفاده از CT6280 وجود دارد.
