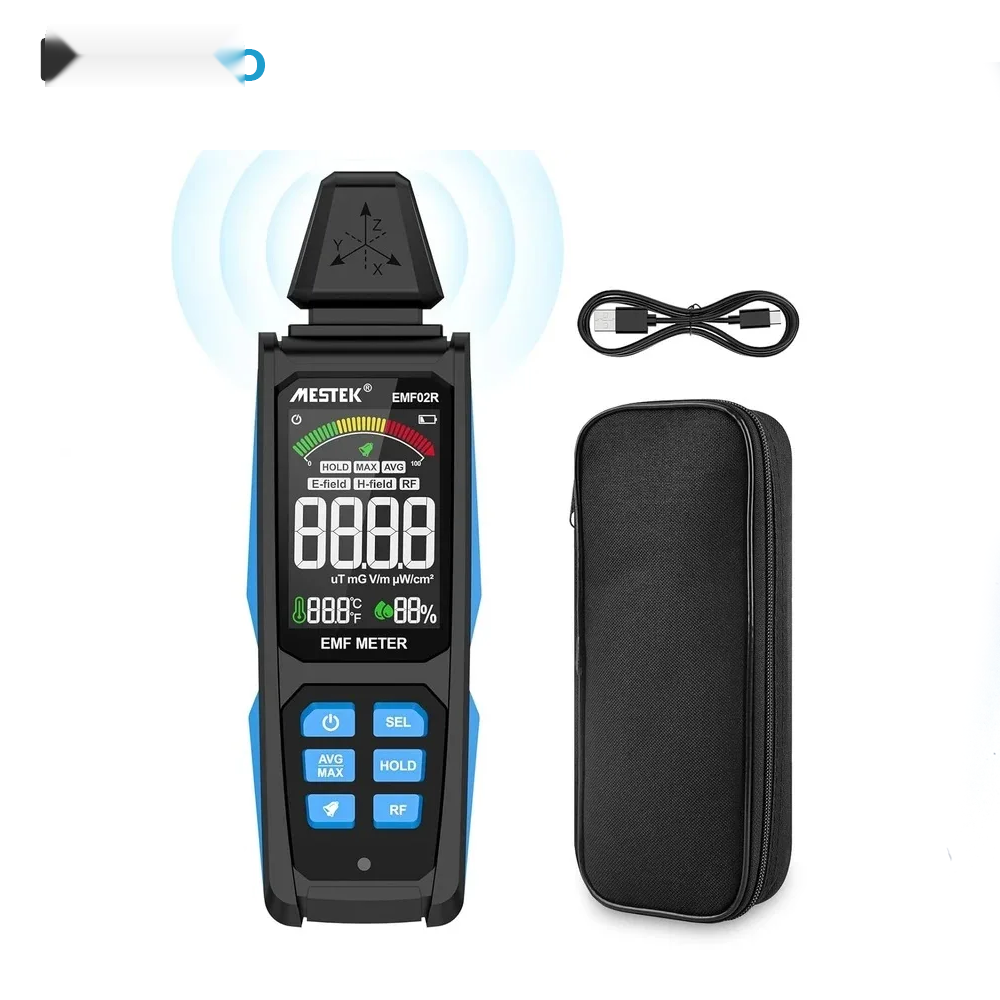

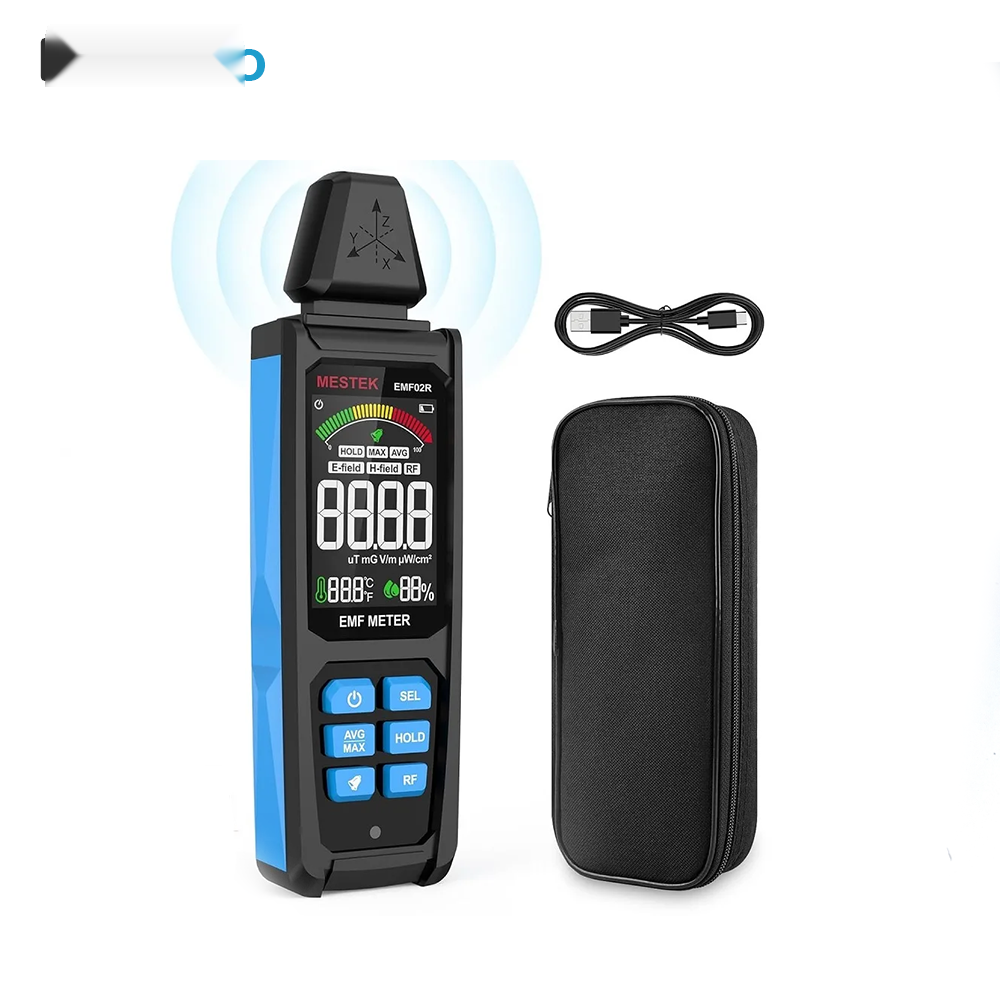

تستر تابش الکترومغناطیسی مستک MESTEK مدل EMF02R | اندازهگیری میدان RF، الکتریکی و مغناطیسی
تستر تابش الکترومغناطیسی مستک MESTEK مدل EMF02R یک دستگاه چندمنظوره برای شناسایی و اندازهگیری میدانهای الکترومغناطیسی در سه حالت RF، میدان الکتریکی (E-Field) و میدان مغناطیسی (H-Field) است. این دستگاه برای پایش محیطهای خانگی، اداری، صنعتی و اطراف تجهیزات بیسیم و الکتریکی طراحی شده و میتواند شدت میدان الکتریکی را بر حسب V/m، میدان مغناطیسی را بر حسب µT یا mG و چگالی توان فرکانس رادیویی را بر حسب µW/cm² نمایش دهد.
یکی از ویژگیهای مهم MESTEK EMF02R پوشش گسترده فرکانسی حالت RF از 30 مگاهرتز تا 8 گیگاهرتز است که امکان بررسی بسیاری از منابع فرکانس رادیویی از جمله برخی تجهیزات بیسیم، سیگنالهای Wi-Fi و محدودههای مرتبط با 5G را فراهم میکند. این دستگاه همچنین دارای اندازهگیری سریع با نرخ نمونهبرداری حدود 0.4 ثانیه، نمایشگر رنگی VA، عملکردهای MAX و AVG، Data Hold، هشدار صوتی و نوار گرافیکی و باتری لیتیومی قابل شارژ با درگاه USB Type-C است.
تستر الکترومغناطیسی MESTEK EMF02R چیست؟
MESTEK EMF02R یک Electromagnetic Radiation Tester است که بهجای تمرکز بر یک نوع میدان، سه بخش اصلی اندازهگیری را در یک دستگاه ترکیب میکند. کاربر میتواند بین حالتهای RF، E-Field و H-Field جابهجا شود و شدت میدان را روی نمایشگر مشاهده کند.
در حالت E-Field شدت میدان الکتریکی بر حسب V/m اندازهگیری میشود. در حالت H-Field میدان مغناطیسی با واحدهای µT و mG نمایش داده میشود و در حالت RF دستگاه چگالی توان تابش فرکانس رادیویی را بر حسب µW/cm² اندازهگیری میکند. مشخصات رسمی سازنده محدودههای 0 تا 999 V/m، 0.00 تا 19.99 µT، 0.0 تا 199.9 mG و 0.0 تا 9999 µW/cm² را اعلام میکند.
ویژگیهای اصلی MESTEK EMF02R
- اندازهگیری سهگانه RF، میدان الکتریکی و میدان مغناطیسی
- پشتیبانی از فرکانسهای RF از 30 MHz تا 8 GHz
- اندازهگیری میدان الکتریکی از 0 تا 999 V/m
- اندازهگیری میدان مغناطیسی از 0.00 تا 19.99 µT
- نمایش میدان مغناطیسی بر حسب mG
- اندازهگیری چگالی توان RF تا 9999 µW/cm²
- تفکیکپذیری 1 V/m برای میدان الکتریکی
- تفکیکپذیری 0.01 µT برای میدان مغناطیسی
- تفکیکپذیری 0.1 mG برای میدان مغناطیسی
- تفکیکپذیری 0.1 µW/cm² برای RF
- نمایش MAX و AVG
- قابلیت Data Hold
- هشدار صوتی و نوار گرافیکی
- نمایشگر رنگی VA با وضوح بالا
- اندازهگیری دما و رطوبت محیط
- خاموشی خودکار پس از حدود 15 دقیقه
- باتری لیتیومی قابل شارژ
- درگاه شارژ USB Type-C
مشخصات فنی تستر تابش الکترومغناطیسی MESTEK EMF02R
| مشخصه | مقدار |
|---|
| برند |
MESTEK |
| مدل |
EMF02R |
| نوع دستگاه |
تستر تابش و میدان الکترومغناطیسی |
| حالتهای اندازهگیری |
RF، میدان الکتریکی E-Field، میدان مغناطیسی H-Field |
| روش اندازهگیری |
القای الکترومغناطیسی و سنسور دریافت فرکانس رادیویی |
| پهنای باند RF |
30 MHz تا 8 GHz |
| محدوده میدان الکتریکی |
0 تا 999 V/m |
| تفکیکپذیری میدان الکتریکی |
1 V/m |
| محدوده میدان مغناطیسی |
0.00 تا 19.99 µT |
| تفکیکپذیری میدان مغناطیسی |
0.01 µT |
| محدوده میدان مغناطیسی |
0.0 تا 199.9 mG |
| تفکیکپذیری mG |
0.1 mG |
| محدوده چگالی توان RF |
0.0 تا 9999 µW/cm² |
| تفکیکپذیری RF |
0.1 µW/cm² |
| دقت اندازهگیری دما |
رزولوشن 0.1 درجه سانتیگراد |
| محدوده اندازهگیری دما |
0 تا 50 درجه سانتیگراد |
| محدوده اندازهگیری رطوبت |
0 تا 90 درصد RH |
| رزولوشن رطوبت |
1% RH |
| نرخ نمونهبرداری |
حدود 0.4 ثانیه |
| نمایشگر |
VA Color Reverse Display |
| حداکثر مقدار نمایش |
9999 |
| روش هشدار |
صوتی و نوار گرافیکی |
| خاموشی خودکار |
حدود 15 دقیقه |
| باتری |
لیتیومی داخلی |
| رابط شارژ |
USB Type-C |
| پارامتر شارژ |
5V / 1A |
| ظرفیت باتری |
حدود 2000mAh / 3.7V |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
0 تا 90 درصد RH |
| دمای نگهداری |
10- تا 60 درجه سانتیگراد |
| ابعاد |
204 × 63 × 32 میلیمتر |
| وزن |
حدود 220 گرم |
اندازهگیری میدان الکتریکی با واحد V/m
در حالت E-Field، دستگاه شدت میدان الکتریکی را با واحد ولت بر متر (V/m) نمایش میدهد. محدوده این بخش از 0 تا 999 V/m است و تفکیکپذیری 1 V/m دارد.
این حالت میتواند برای بررسی میدان الکتریکی اطراف تجهیزات برقی، کابلها، منابع تغذیه و برخی تجهیزات الکترونیکی مورد استفاده قرار گیرد. مقدار اندازهگیریشده به فاصله از منبع، جهت دستگاه و شرایط محیطی وابسته است؛ بنابراین برای مقایسه چند نقطه بهتر است فاصله و وضعیت قرارگیری دستگاه ثابت نگه داشته شود.
اندازهگیری میدان مغناطیسی با µT و mG
در حالت H-Field، EMF02R شدت میدان مغناطیسی را در دو واحد میکروتسلا (µT) و میلیگوس (mG) نمایش میدهد. محدوده اندازهگیری از 0.00 تا 19.99 µT یا 0.0 تا 199.9 mG است.
رابطه تبدیل این دو واحد به صورت 1 µT = 10 mG است. تغییر واحد از µT به mG در حالت H-Field با کلیدهای دستگاه انجام میشود و به کاربر اجازه میدهد نتایج را با واحد موردنظر بررسی کند.
اندازهگیری تابش RF از 30 مگاهرتز تا 8 گیگاهرتز
یکی از مهمترین قابلیتهای MESTEK EMF02R حالت RF است. این بخش برای دریافت و اندازهگیری میدانهای فرکانس رادیویی در بازه وسیع 30 MHz تا 8 GHz طراحی شده است.
این محدوده فرکانسی امکان بررسی بسیاری از منابع بیسیم و فرکانس بالا را فراهم میکند و برای پایش محیط اطراف برخی تجهیزات Wi-Fi، تجهیزات مخابراتی و منابع RF کاربرد دارد. این مشخصه به معنی اندازهگیری تخصصی تمام استانداردهای مخابراتی نیست و مقدار قرائت باید با توجه به مشخصات منبع، فاصله، جهتگیری و روش اندازهگیری تفسیر شود.
تشخیص منابع 5G و Wi-Fi
به دلیل پوشش فرکانسی 30 MHz تا 8 GHz، EMF02R میتواند در بررسی محیطهایی که منابع RF مانند برخی تجهیزات Wi-Fi و سامانههای مخابراتی در آنها وجود دارند، مورد استفاده قرار گیرد. عبارت «تشخیص 5G» به معنی شناسایی مستقیم و تعیین اپراتور یا استاندارد شبکه نیست؛ دستگاه شدت میدان RF در باند کاری خود را اندازهگیری میکند.
نمایش MAX و AVG
قابلیتهای MAX و AVG به کاربر اجازه میدهند مقدار بیشینه یا میانگین اندازهگیریشده را مشاهده کند. این ویژگی برای بررسی محیطهایی که شدت میدان در آنها بهصورت لحظهای تغییر میکند بسیار مفید است.
برای مثال، هنگام بررسی یک روتر بیسیم، تجهیزات الکترونیکی یا یک منبع RF متغیر، مشاهده مقدار لحظهای ممکن است تصویر کاملی ارائه نکند. ثبت MAX و AVG امکان مقایسه بهتر شرایط مختلف را فراهم میکند.
قابلیت Data Hold
با استفاده از Data Hold میتوان مقدار فعلی را روی نمایشگر ثابت کرد. این قابلیت هنگام اندازهگیری در محلهایی که مشاهده مستقیم نمایشگر دشوار است یا زمانی که کاربر قصد یادداشت مقدار اندازهگیریشده را دارد، کاربردی است.
هشدار صوتی و نوار گرافیکی
EMF02R علاوه بر نمایش عددی، شدت میدان را با نوار گرافیکی نیز نمایش میدهد و در شرایط عبور مقدار از آستانههای تعریفشده، هشدار صوتی ایجاد میکند. بر اساس مشخصات منتشرشده برای این مدل، آستانه هشدار در حالتهای مختلف اندازهگیری با محدودههای مشخصی تعریف شده است.
این هشدار برای شناسایی سریع منابع قویتر در یک محیط مناسب است و به کاربر کمک میکند بدون تمرکز دائمی روی عدد نمایشگر، تغییرات شدت میدان را متوجه شود.
اندازهگیری دما و رطوبت محیط
یکی از قابلیتهای جانبی این دستگاه، نمایش دمای محیط و رطوبت نسبی است. محدوده اندازهگیری دما از 0 تا 50 درجه سانتیگراد و محدوده رطوبت از 0 تا 90 درصد RH اعلام شده است.
نمایش شرایط محیطی در کنار اندازهگیری EMF باعث میشود کاربر بتواند شرایط محل آزمایش را نیز همزمان ثبت کند. این موضوع در اندازهگیریهای مقایسهای و مستندسازی نتایج مفید است.
باتری لیتیومی و شارژ USB Type-C
MESTEK EMF02R دارای باتری لیتیومی داخلی با ظرفیت حدود 2000mAh و ولتاژ 3.7V است و از طریق درگاه USB Type-C شارژ میشود. پارامتر شارژ اعلامشده 5V/1A است و زمان شارژ کامل حدود 4 ساعت عنوان شده است.
وجود باتری داخلی قابل شارژ نسبت به مدلهای وابسته به باتری یکبارمصرف، استفاده طولانیمدت و شارژ مجدد سادهتر را فراهم میکند.
خاموشی خودکار و کاهش مصرف باتری
برای جلوگیری از تخلیه بیمورد باتری، دستگاه پس از حدود 15 دقیقه عدم استفاده بهصورت خودکار خاموش میشود. این قابلیت برای کاربرانی که ممکن است پس از پایان اندازهگیری خاموشکردن دستی دستگاه را فراموش کنند، کاربردی است.
کاربردهای MESTEK EMF02R
- بررسی میدان الکتریکی تجهیزات الکتریکی
- اندازهگیری میدان مغناطیسی اطراف کابلها و تجهیزات برق
- بررسی میدان اطراف لوازم خانگی
- پایش منابع RF در محیطهای مختلف
- بررسی محیط اطراف تجهیزات Wi-Fi
- پایش میدان در محیطهای اداری و کاری
- بررسی تجهیزات مخابراتی و بیسیم در محدوده فرکانسی دستگاه
- کاربردهای آموزشی و آزمایشگاهی
- مقایسه شدت میدان در نقاط مختلف محیط
- شناسایی منابع دارای میدان الکترومغناطیسی قویتر
مزایای تستر تابش الکترومغناطیسی MESTEK EMF02R
- ترکیب سه نوع اندازهگیری RF، E-Field و H-Field
- پوشش RF از 30 MHz تا 8 GHz
- اندازهگیری میدان الکتریکی تا 999 V/m
- اندازهگیری میدان مغناطیسی تا 19.99 µT
- نمایش mG و µT برای میدان مغناطیسی
- اندازهگیری چگالی توان RF تا 9999 µW/cm²
- نمایش MAX و AVG
- قابلیت Data Hold
- هشدار صوتی و گرافیکی
- نمایشگر رنگی VA
- نمایش دما و رطوبت محیط
- باتری لیتیومی قابل شارژ
- درگاه USB Type-C
- خاموشی خودکار
- ابعاد کوچک و وزن حدود 220 گرم
نحوه استفاده از MESTEK EMF02R
- دستگاه را با کلید روشن/خاموش فعال کنید.
- نوع اندازهگیری موردنظر را بین RF، E-Field و H-Field انتخاب کنید.
- دستگاه را در فاصله مناسب از منبع قرار دهید.
- برای اندازهگیری دقیقتر، جهت قرارگیری دستگاه و فاصله از منبع را ثابت نگه دارید.
- مقدار لحظهای را مشاهده کرده و در صورت نیاز MAX یا AVG را انتخاب کنید.
- برای ثبت مقدار فعلی از Data Hold استفاده کنید.
- در حالت H-Field در صورت نیاز واحد µT یا mG را انتخاب کنید.
- پس از پایان کار، دستگاه را خاموش کنید یا اجازه دهید خاموشی خودکار فعال شود.
نکات مهم در تفسیر نتایج EMF
عددی که توسط EMF02R نمایش داده میشود به معنی «خطرناک» یا «ایمن» بودن یک محیط بهصورت مطلق نیست. تفسیر نتایج میدانهای الکترومغناطیسی باید با توجه به نوع میدان، فرکانس، مدت مواجهه، استاندارد مورد استفاده، فاصله از منبع و شرایط محیطی انجام شود.
همچنین محدوده اندازهگیری سه حالت دستگاه با یکدیگر متفاوت است. در حالت RF، دستگاه شدت میدان فرکانس رادیویی را در محدوده 30 MHz تا 8 GHz اندازه میگیرد، در حالی که حالت H-Field برای میدان مغناطیسی و حالت E-Field برای میدان الکتریکی استفاده میشوند.
نکات مهم هنگام اندازهگیری
- برای مقایسه چند محیط، فاصله دستگاه از منبع را ثابت نگه دارید.
- دستگاه را در نزدیکترین فاصله ممکن به تجهیزات قرار ندهید مگر اینکه هدف اندازهگیری نزدیکمیدان باشد.
- در هنگام مقایسه چند منبع، شرایط اندازهگیری را یکسان نگه دارید.
- برای ثبت مقادیر متغیر، از MAX و AVG استفاده کنید.
- برای بررسی میدان مغناطیسی، جهت قرارگیری دستگاه را تغییر دهید و بیشترین قرائت پایدار را نیز بررسی کنید.
- برای اندازهگیری RF، موانع فلزی و موقعیت دستگاه میتوانند روی نتیجه اثر بگذارند.
- این دستگاه ابزار پایش و اندازهگیری است و جایگزین تجهیزات تخصصی کالیبرهشده در آزمونهای استاندارد آزمایشگاهی نیست.
شرایط محیطی و مشخصات فیزیکی
شرایط کاری اعلامشده برای MESTEK EMF02R شامل دمای 0 تا 50 درجه سانتیگراد و رطوبت نسبی 0 تا 90 درصد RH است. برای نگهداری دستگاه، محدوده دمایی 10- تا 60 درجه سانتیگراد و رطوبت 0 تا 80 درصد RH اعلام شده است.
ابعاد دستگاه حدود 204 × 63 × 32 میلیمتر و وزن آن حدود 220 گرم است. این ابعاد باعث میشود دستگاه برای حمل روزانه و استفاده در نقاط مختلف محیط مناسب باشد.
خرید تستر تابش الکترومغناطیسی MESTEK EMF02R از کالیبکس
کالیبکس در حوزه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. تستر تابش الکترومغناطیسی MESTEK EMF02R برای کاربرانی مناسب است که به یک دستگاه چندمنظوره برای بررسی میدان الکتریکی، میدان مغناطیسی و تابش RF در محدوده وسیع فرکانسی نیاز دارند.
سوالات متداول تستر الکترومغناطیسی MESTEK EMF02R
MESTEK EMF02R چه چیزهایی را اندازهگیری میکند؟
این دستگاه سه حالت اندازهگیری شامل میدان الکتریکی E-Field، میدان مغناطیسی H-Field و فرکانس رادیویی RF را در اختیار کاربر قرار میدهد.
محدوده فرکانسی RF در MESTEK EMF02R چقدر است؟
محدوده فرکانسی حالت RF این دستگاه از 30 مگاهرتز تا 8 گیگاهرتز است.
محدوده اندازهگیری میدان الکتریکی EMF02R چقدر است؟
محدوده اندازهگیری میدان الکتریکی از 0 تا 999 V/m با تفکیکپذیری 1 V/m است.
محدوده اندازهگیری میدان مغناطیسی MESTEK EMF02R چقدر است؟
محدوده میدان مغناطیسی از 0.00 تا 19.99 µT یا 0.0 تا 199.9 mG است.
آیا MESTEK EMF02R برای اندازهگیری Wi-Fi مناسب است؟
به دلیل پوشش فرکانسی 30 MHz تا 8 GHz، دستگاه برای پایش بسیاری از منابع RF از جمله محدودههای مرتبط با برخی تجهیزات Wi-Fi مناسب است.
آیا EMF02R سیگنالهای 5G را تشخیص میدهد؟
دستگاه با پوشش 30 MHz تا 8 GHz میتواند میدان RF در این بازه را اندازهگیری کند، اما عدد نمایشدادهشده بهتنهایی شناسایی اپراتور یا فناوری شبکه خاص را تضمین نمیکند.
آیا MESTEK EMF02R مقدار MAX و AVG را نمایش میدهد؟
بله. دستگاه امکان نمایش مقدار بیشینه و میانگین اندازهگیری را دارد.
آیا EMF02R باتری قابل شارژ دارد؟
بله. دستگاه دارای باتری لیتیومی داخلی قابل شارژ است و از طریق USB Type-C با 5V/1A شارژ میشود.
آیا MESTEK EMF02R دما و رطوبت را هم اندازهگیری میکند؟
بله. این دستگاه علاوه بر میدانهای الکترومغناطیسی، دمای محیط را از 0 تا 50 درجه سانتیگراد و رطوبت نسبی را از 0 تا 90 درصد RH نمایش میدهد.
خاموشی خودکار MESTEK EMF02R چه مدت است؟
دستگاه پس از حدود 15 دقیقه عدم استفاده بهصورت خودکار خاموش میشود.
جمعبندی تستر تابش الکترومغناطیسی MESTEK EMF02R
تستر تابش الکترومغناطیسی مستک MESTEK EMF02R یک ابزار چندمنظوره برای اندازهگیری میدان الکتریکی، میدان مغناطیسی و تابش فرکانس رادیویی است. پوشش RF از 30 MHz تا 8 GHz، محدوده 0 تا 999 V/m برای میدان الکتریکی، محدوده 0.00 تا 19.99 µT برای میدان مغناطیسی، امکان نمایش µW/cm²، MAX و AVG، Data Hold، هشدار صوتی و گرافیکی، اندازهگیری دما و رطوبت و باتری لیتیومی قابل شارژ، این مدل را به گزینهای مناسب برای پایش و مقایسه میدانهای الکترومغناطیسی در محیطهای خانگی، اداری، صنعتی و آموزشی تبدیل میکند.
