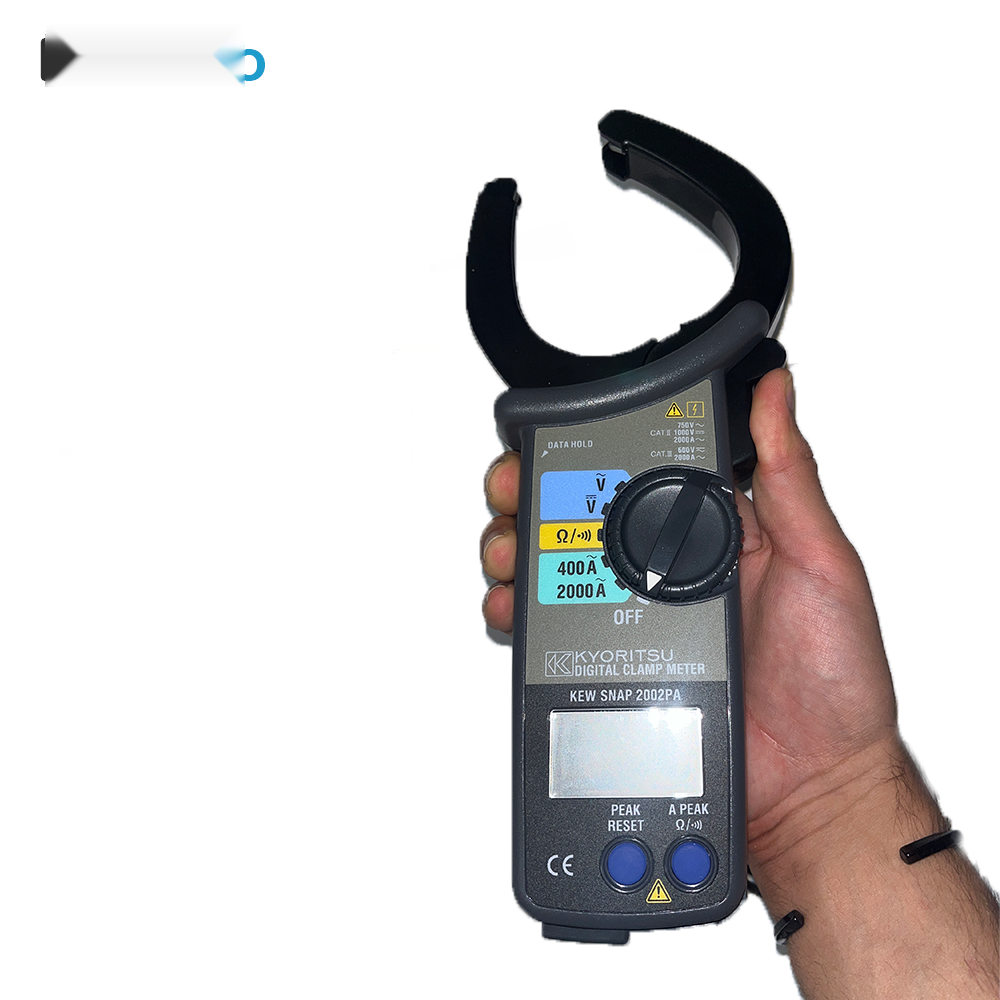

معرفی کلمپ آمپرمتر 2000 آمپر AC کیوریتسو KYORITSU 2002PA
کلمپ آمپرمتر Kyoritsu 2002PA یکی از ابزارهای حرفهای برند کیوریتسو برای اندازهگیری جریانهای بالای متناوب است که امکان اندازهگیری جریان AC تا 2000 آمپر را فراهم میکند. این مدل با فک کلمپی بزرگ به قطر حداکثر 55 میلیمتر طراحی شده و به همین دلیل برای اندازهگیری جریان کابلهای ضخیم، هادیهای بزرگ، شینهها و تجهیزات الکتریکی با دسترسی دشوار گزینهای کاربردی محسوب میشود.
کلمپ آمپرمتر یا آمپرمتر انبری با قرار گرفتن فک دستگاه در اطراف هادی، امکان اندازهگیری جریان را بدون نیاز به باز کردن مدار یا قرار دادن آمپرمتر به صورت سری فراهم میکند. این روش علاوه بر سرعت بالاتر اندازهگیری، برای عیبیابی و سرویس تجهیزات الکتریکی بسیار کاربردی است. مدل KYORITSU 2002PA بهطور تخصصی برای جریان AC طراحی شده و در کنار اندازهگیری جریان، قابلیت اندازهگیری ولتاژ AC، ولتاژ DC، مقاومت و تست پیوستگی را نیز ارائه میدهد.
اندازهگیری جریان AC تا 2000 آمپر
مهمترین ویژگی کلمپ آمپرمتر Kyoritsu 2002PA توانایی اندازهگیری جریانهای متناوب بالا تا 2000 آمپر است. این دستگاه برای اندازهگیری جریان در دو محدوده اصلی 400 آمپر و 2000 آمپر طراحی شده و در محدوده 0 تا 1500 آمپر، دقت آن در فرکانس 50/60 هرتز برابر با ±1% از مقدار خواندهشده بهعلاوه ±3 رقم است. در جریانهای 1500 تا 2000 آمپر، دقت اندازهگیری در فرکانس 50/60 هرتز برابر با ±3.0% از مقدار خواندهشده اعلام شده است.
حداقل رزولوشن این کلمپ آمپرمتر 0.1 آمپر است و پاسخ فرکانسی آن از 40 هرتز تا 1 کیلوهرتز اعلام شده است؛ بنابراین میتوان از آن برای طیف متنوعی از اندازهگیریهای جریان AC در محیطهای صنعتی و تأسیسات الکتریکی استفاده کرد.
فک بزرگ 55 میلیمتری؛ مناسب کابلها و شینههای بزرگ

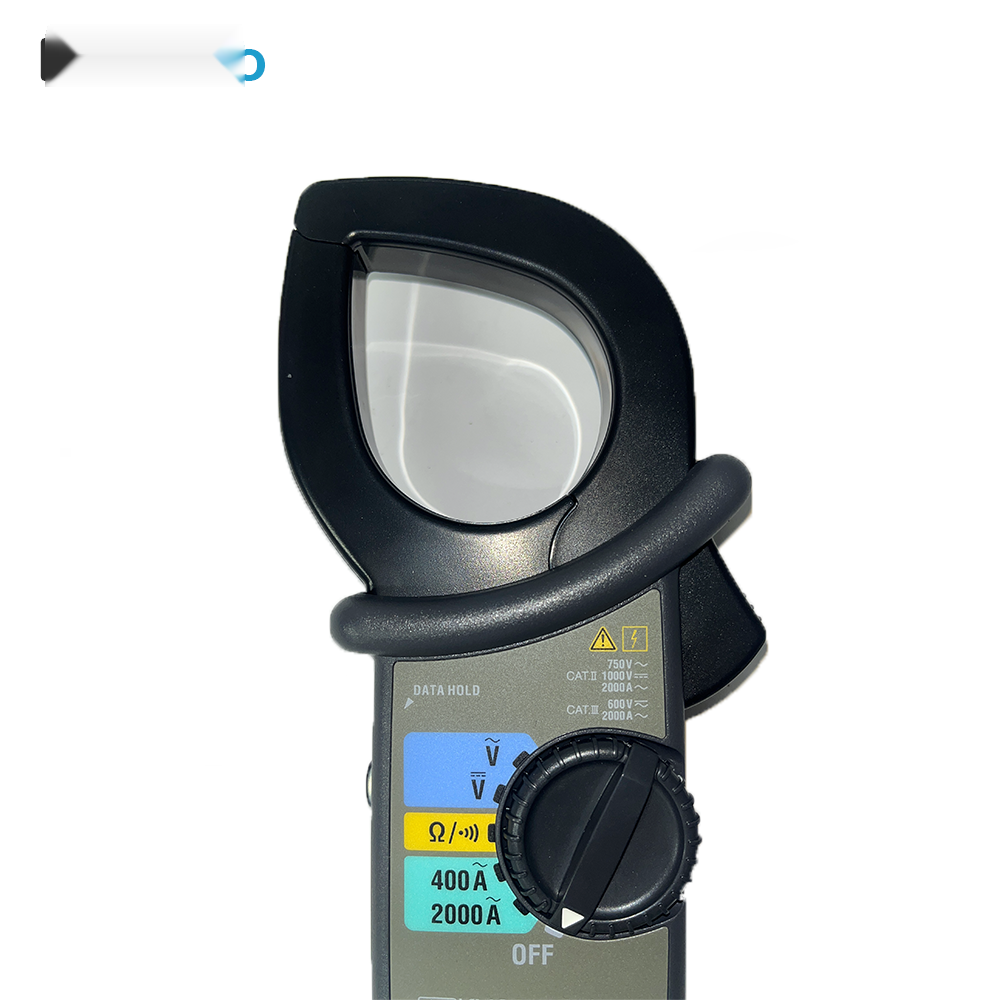

یکی از نقاط قوت اصلی آمپرمتر چنگکی KYORITSU 2002PA، فکهای بزرگ و اشکیشکل آن با ظرفیت پذیرش هادی تا قطر 55 میلیمتر است. طراحی اشکی فکها باعث میشود قرار دادن دستگاه اطراف کابلهای بزرگ و هادیهایی که در فضاهای محدود قرار گرفتهاند آسانتر شود. این ویژگی، 2002PA را برای تابلوهای برق، موتورهای الکتریکی، سیستمهای توزیع برق، تجهیزات صنعتی و کابلهای قدرت مناسب میکند.
اندازهگیری ولتاژ AC و DC و مقاومت
علاوه بر اندازهگیری جریان AC، مدل 2002PA امکان اندازهگیری ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت را دارد. رنجهای ولتاژ AC شامل 40، 400 و 750 ولت و رنجهای ولتاژ DC شامل 40، 400 و 1000 ولت هستند. مقاومت نیز در چهار رنج 400 اهم، 4 کیلواهم، 40 کیلواهم و 400 کیلواهم قابل اندازهگیری است.
وجود تست پیوستگی صوتی نیز امکان بررسی سریع اتصال الکتریکی را فراهم میکند؛ بیزر دستگاه در مقاومت کمتر از حدود 50±35 اهم فعال میشود.
قابلیت Peak Hold برای ثبت جریانهای پیک

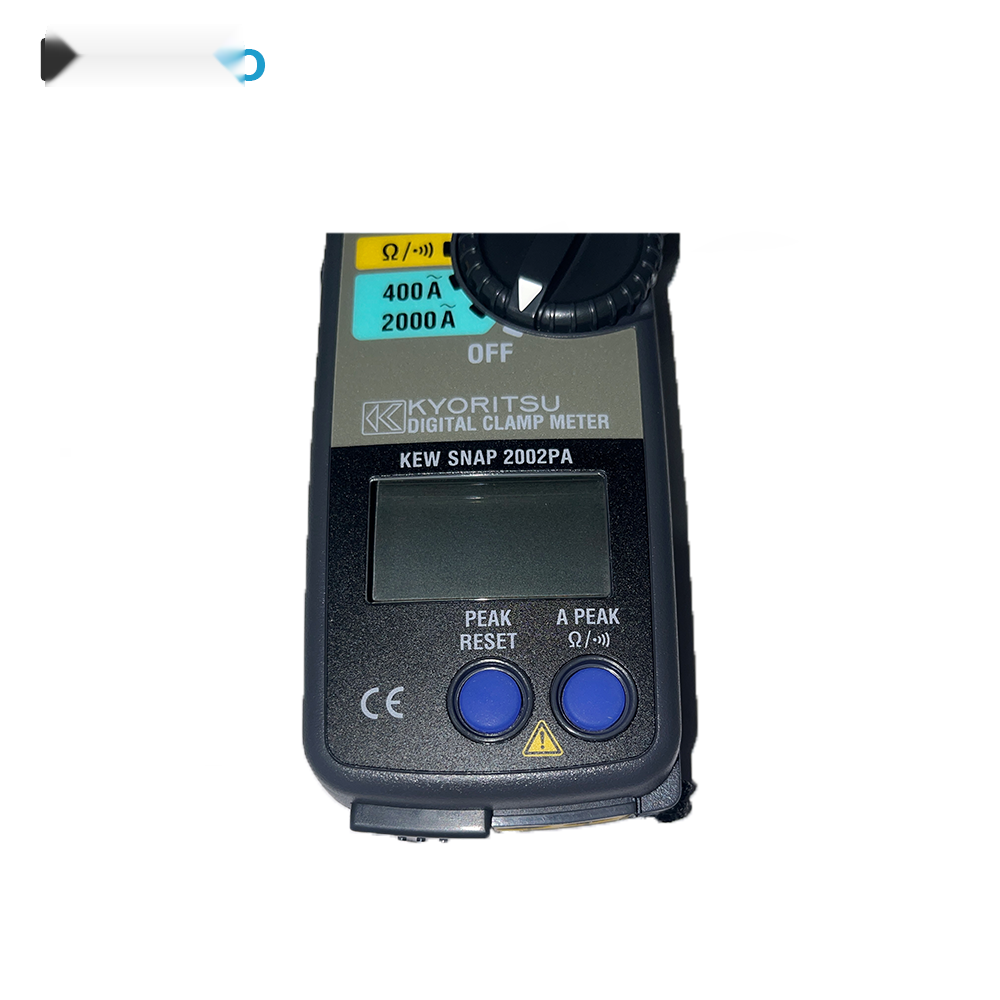

قابلیت Peak Hold یکی از امکانات کاربردی Kyoritsu 2002PA است. این قابلیت برای ثبت و مشاهده مقدار پیک جریان مفید بوده و هنگام بررسی تغییرات ناگهانی جریان، راهاندازی تجهیزات و عیبیابی سیستمهای الکتریکی میتواند اطلاعات ارزشمندی در اختیار کاربر قرار دهد.
ایمنی و استانداردهای کلمپ آمپرمتر Kyoritsu 2002PA

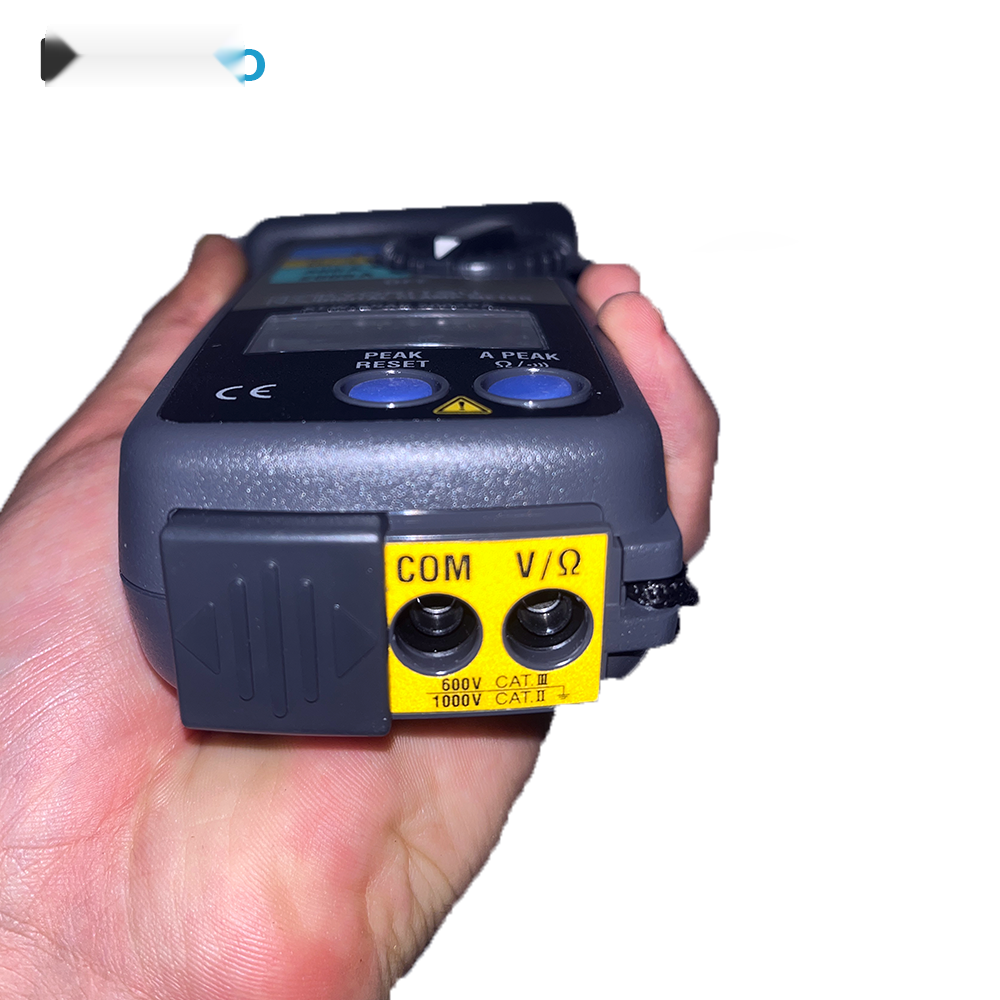

مدل 2002PA مطابق استانداردهای ایمنی مرتبط با تجهیزات اندازهگیری الکتریکی طراحی شده و دارای رده ایمنی CAT III 600V و CAT II 1000V مطابق IEC 61010-1 است. همچنین استانداردهای IEC 61010-2-031 و IEC 61010-2-032 برای این مدل اعلام شدهاند. رعایت رده حفاظتی مناسب و استفاده صحیح از دستگاه، بهویژه هنگام اندازهگیری مدارهای برق صنعتی و تابلوهای توزیع، اهمیت بالایی دارد.
طراحی و منبع تغذیه

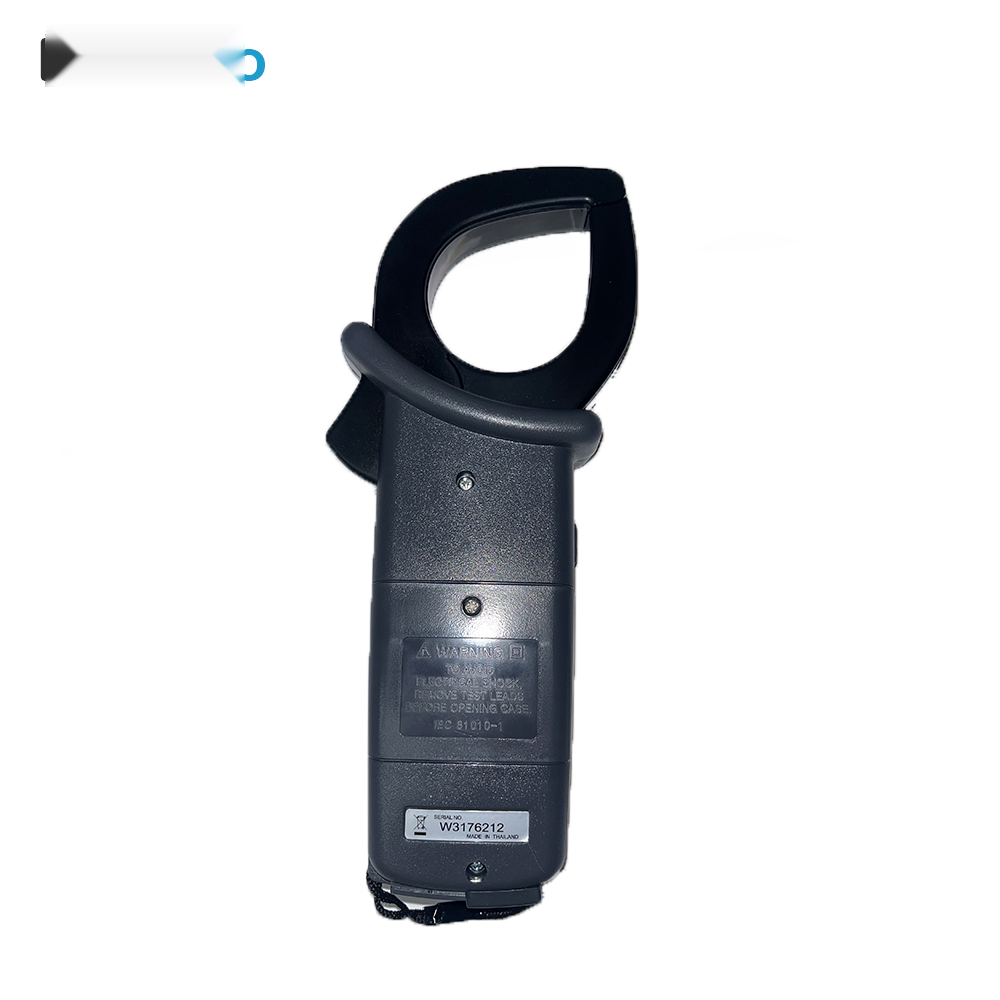

کلمپ آمپرمتر کیوریتسو 2002PA با ابعاد 247 × 105 × 49 میلیمتر و وزن تقریبی 470 گرم ساخته شده است. منبع تغذیه دستگاه دو عدد باتری قلمی AA با ولتاژ 1.5 ولت است و طبق مشخصات سازنده، زمان کارکرد پیوسته دستگاه حدود 150 ساعت اعلام شده است.
کاربردهای کلمپ آمپرمتر 2002PA
به دلیل برخورداری از محدوده جریان بالا و فک 55 میلیمتری، Kyoritsu 2002PA برای کاربردهایی مانند بررسی جریان کابلهای قدرت، عیبیابی تابلوهای برق، کنترل بار تجهیزات صنعتی، بررسی جریان موتورهای AC، سرویس و نگهداری سیستمهای الکتریکی و اندازهگیری هادیهای ضخیم مناسب است. قابلیت اندازهگیری ولتاژ AC/DC، مقاومت و تست پیوستگی نیز باعث میشود این دستگاه تنها به اندازهگیری جریان محدود نباشد و برای تستهای عمومی برق نیز کاربرد داشته باشد.
مزایا و نقاط قوت Kyoritsu 2002PA
- اندازهگیری جریان AC تا 2000 آمپر
- دهانه کلمپ بزرگ با قطر حداکثر 55 میلیمتر
- حداقل رزولوشن جریان 0.1 آمپر
- اندازهگیری ولتاژ AC تا 750 ولت
- اندازهگیری ولتاژ DC تا 1000 ولت
- اندازهگیری مقاومت تا 400 کیلواهم
- دارای تست پیوستگی با بیزر
- دارای قابلیت Peak Hold
- دارای خروجی Recorder برای ثبت و انتقال سیگنال اندازهگیری
- رده ایمنی CAT III 600V / CAT II 1000V
- تغذیه با دو باتری AA
- وزن تقریبی 470 گرم و طراحی مناسب استفاده حرفهای
مشخصات فنی کلمپ آمپرمتر KYORITSU 2002PA
نوع دستگاه
کلمپ آمپرمتر دیجیتال جریان AC
حداکثر جریان AC
2000 آمپر
رنج جریان AC
400A و 2000A
رزولوشن جریان
حداقل 0.1 آمپر
رنج ولتاژ AC
40 / 400 / 750 ولت
رنج ولتاژ DC
40 / 400 / 1000 ولت
رنج مقاومت
400Ω / 4kΩ / 40kΩ / 400kΩ
تست پیوستگی
دارد، با بیزر صوتی
حداکثر قطر هادی
55 میلیمتر
پاسخ فرکانسی
40 هرتز تا 1 کیلوهرتز
خروجی
Recorder؛ 400mV در 400A و 200mV در 2000A
استاندارد ایمنی
IEC 61010-1، CAT III 600V / CAT II 1000V
استانداردهای تکمیلی
IEC 61010-2-031، IEC 61010-2-032
منبع تغذیه
2 عدد باتری AA، 1.5V
ابعاد
247 × 105 × 49 میلیمتر
اقلام همراه
پراب تست 7107A، کیف حمل 9094، دو باتری AA و دفترچه راهنما
لوازم جانبی اختیاری
کابل خروجی 7256
دقت اندازهگیری Kyoritsu 2002PA
| پارامتر | رنج | دقت |
|---|
| جریان AC |
0 تا 400A |
±1%rdg±3dgt در 50/60Hz |
| جریان AC |
0 تا 400A |
±2%rdg±3dgt در 40Hz تا 1kHz |
| جریان AC |
0 تا 1500A |
±1%rdg±3dgt در 50/60Hz |
| جریان AC |
0 تا 1500A |
±3%rdg±3dgt در 40Hz تا 1kHz |
| جریان AC |
1500 تا 2000A |
±3.0%rdg در 50/60Hz |
| ولتاژ AC |
40 / 400 / 750V |
±1%rdg±2dgt در 50/60Hz |
| ولتاژ AC |
40 / 400 / 750V |
±1.5%rdg±3dgt در 40Hz تا 1kHz |
| ولتاژ DC |
40 / 400 / 1000V |
±1%rdg±2dgt |
| مقاومت |
400Ω / 4kΩ / 40kΩ / 400kΩ |
±1.5%rdg±2dgt |
تفاوت Kyoritsu 2002PA با کلمپ آمپرمترهای معمولی
مهمترین مزیت Kyoritsu 2002PA در مقایسه با کلمپ آمپرمترهای عمومی، تمرکز آن بر اندازهگیری جریانهای AC بالا و برخورداری از فک بسیار بزرگ 55 میلیمتری است. در نتیجه اگر هدف کاربر اندازهگیری جریان کابلها و هادیهای ضخیم باشد، این مدل میتواند نسبت به کلمپهای دارای دهانه کوچکتر انتخاب مناسبتری باشد. در مقابل، این مدل را نباید به عنوان یک کلمپ متر AC/DC در نظر گرفت؛ اندازهگیری جریان DC در مشخصات رسمی 2002PA وجود ندارد.
سوالات متداول درباره کلمپ آمپرمتر Kyoritsu 2002PA
آیا Kyoritsu 2002PA جریان DC را اندازهگیری میکند؟
خیر. مدل 2002PA برای اندازهگیری جریان AC تا 2000 آمپر طراحی شده است. در مشخصات رسمی، اندازهگیری ولتاژ AC و DC ارائه شده اما اندازهگیری جریان DC برای این مدل اعلام نشده است.
حداکثر جریان قابل اندازهگیری با Kyoritsu 2002PA چقدر است؟
حداکثر جریان AC قابل اندازهگیری با این دستگاه 2000 آمپر است. برای جریانهای بالاتر از 1500 آمپر، مشخصات دقت دستگاه به صورت جداگانه ارائه شده است.
دهانه کلمپ Kyoritsu 2002PA چند میلیمتر است؟
حداکثر قطر هادی قابل پذیرش توسط فک دستگاه 55 میلیمتر است. شکل اشکی فک نیز برای دسترسی راحتتر به کابلها در فضاهای محدود طراحی شده است.
آیا 2002PA قابلیت Peak Hold دارد؟
بله. قابلیت Peak Hold برای نگهداشتن مقدار پیک اندازهگیریشده در این مدل وجود دارد.
Kyoritsu 2002PA چه ولتاژی را اندازهگیری میکند؟
این دستگاه ولتاژ AC را تا 750 ولت و ولتاژ DC را تا 1000 ولت اندازهگیری میکند.
آیا Kyoritsu 2002PA برای کابلهای ضخیم مناسب است؟
بله. فک 55 میلیمتری این مدل برای اندازهگیری هادیهای با قطر زیاد طراحی شده و یکی از مهمترین مزیتهای آن در مقایسه با کلمپ مترهای دهانه کوچک است.
وزن و ابعاد کلمپ آمپرمتر 2002PA چقدر است؟
ابعاد دستگاه 247 × 105 × 49 میلیمتر و وزن آن حدود 470 گرم است.
آیا Kyoritsu 2002PA برای اندازهگیری جریانهای صنعتی مناسب است؟
بله. محدوده جریان AC تا 2000 آمپر و دهانه 55 میلیمتری باعث شده این مدل برای بررسی کابلهای قدرت، تابلوهای برق، تجهیزات صنعتی و هادیهای بزرگ مناسب باشد؛ البته انتخاب دستگاه باید بر اساس رده ایمنی مدار و شرایط واقعی اندازهگیری انجام شود.
جمعبندی و خرید کلمپ آمپرمتر Kyoritsu 2002PA
اگر به دنبال یک کلمپ آمپرمتر 2000 آمپر برای اندازهگیری جریان AC کابلها و هادیهای بزرگ هستید، KYORITSU 2002PA به دلیل دهانه 55 میلیمتری، قابلیت Peak Hold، رزولوشن حداقل 0.1 آمپر، اندازهگیری ولتاژ AC/DC، تست مقاومت و پیوستگی و برخورداری از استانداردهای ایمنی معتبر، گزینهای حرفهای برای کاربردهای برق و صنعت محسوب میشود. این مدل بهخصوص برای کاربرانی مناسب است که اندازهگیری جریان AC بالا و دسترسی به کابلهای ضخیم برایشان اهمیت دارد.
برای بررسی قیمت کلمپ آمپرمتر Kyoritsu 2002PA، شرایط خرید، موجودی و دریافت اطلاعات تکمیلی میتوانید از طریق مجموعه کالیبکس اقدام کرده و پیش از خرید، مشخصات فنی دستگاه را با نیاز اندازهگیری خود تطبیق دهید.
