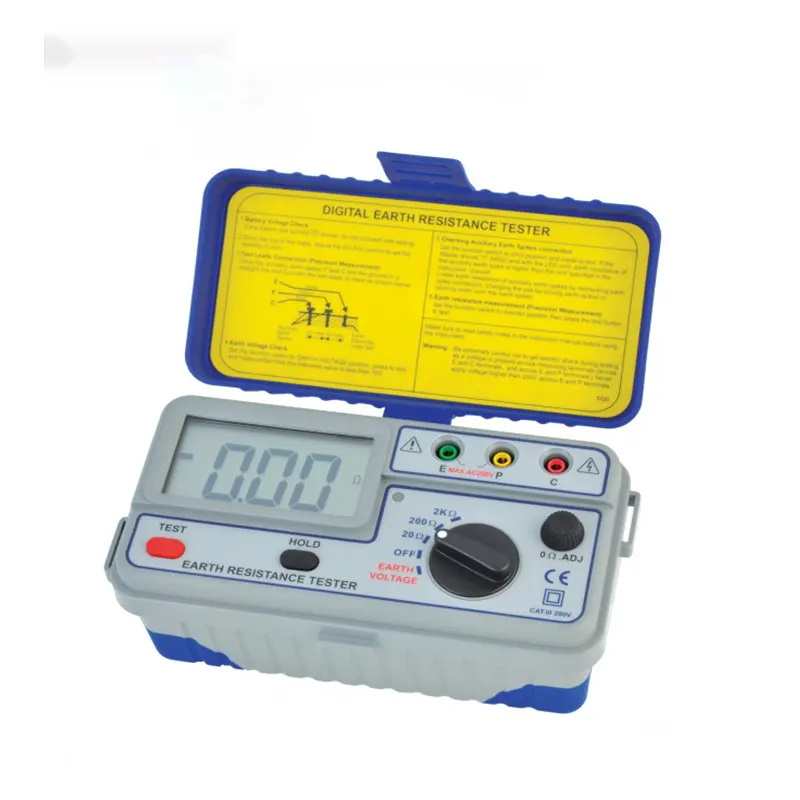

معرفی ارت سنج سه سیمه SEW 1120ER
ارت سنج SEW 1120ER یک تستر دیجیتال تخصصی برای اندازه گیری مقاومت سیستم اتصال زمین و ولتاژ زمین است که برای بررسی عملکرد چاه ارت، الکترودهای زمین، سیستم های اتصال زمین ساختمان ها و تجهیزات حفاظت در برابر صاعقه کاربرد دارد. این دستگاه با پشتیبانی از اندازه گیری دو سیمه و سه سیمه، طراحی ساده و مقاوم و نمایشگر دیجیتال خوانا، برای تکنسین ها، مهندسان برق و واحدهای تعمیر و نگهداری گزینه ای کاربردی محسوب می شود.
مدل SEW 1120ER مقاومت زمین را در سه رنج 0 تا 20 اهم، 0 تا 200 اهم و 0 تا 2000 اهم اندازه گیری می کند و در پایین ترین رنج، رزولوشن 0.01 اهم را در اختیار کاربر قرار می دهد. همچنین امکان اندازه گیری ولتاژ زمین AC از 0 تا 200 ولت در فرکانس 40 تا 500 هرتز وجود دارد. بر اساس مشخصات منتشرشده برای این مدل، سیستم اندازه گیری مقاومت زمین از جریان آزمون حدود 2 میلی آمپر و فرکانس تقریبی 820 هرتز استفاده می کند. :contentReference[oaicite:0]{index=0}
یکی از مزیت های مهم این ارت تستر SEW استفاده از جریان تست پایین حدود 2mA است که برای اندازه گیری مقاومت زمین طراحی شده و در کاربردهای معمول می تواند احتمال عملکرد ناخواسته برخی کلیدهای حفاظت نشتی جریان را کاهش دهد. مدار اندازه گیری دستگاه نیز به گونه ای طراحی شده است که تأثیر ولتاژ زمین و مقاومت الکترودهای کمکی را تا حد امکان کاهش دهد. :contentReference[oaicite:1]{index=1}
ارت سنج SEW 1120ER چه کاربردی دارد؟
مقاومت سیستم زمین یکی از پارامترهای مهم در ارزیابی ایمنی تأسیسات الکتریکی است. ارت تستر 1120ER با اعمال جریان آزمون و اندازه گیری پاسخ سیستم، مقدار مقاومت زمین را محاسبه و روی نمایشگر نشان می دهد. به همین دلیل می توان از این دستگاه در بازرسی، نصب، راه اندازی و سرویس دوره ای سیستم های اتصال زمین استفاده کرد.
- اندازه گیری مقاومت چاه ارت ساختمان های مسکونی، تجاری و اداری
- تست الکترودهای زمین در تأسیسات و تجهیزات الکتریکی
- بررسی سیستم اتصال زمین تجهیزات حفاظت در برابر صاعقه
- کنترل و نگهداری دوره ای سیستم های ارتینگ
- بررسی مقاومت زمین در پروژه های ساختمانی و صنعتی
- استفاده توسط پیمانکاران برق و تکنسین های تأسیسات
- بازرسی و کنترل کیفیت سیستم های اتصال زمین
- اندازه گیری ولتاژ AC موجود بین نقاط زمین در محدوده دستگاه
اندازه گیری دو سیمه و سه سیمه در SEW 1120ER
SEW 1120ER امکان استفاده از روش دو سیمه و سه سیمه را فراهم می کند. روش سه سیمه برای اندازه گیری استاندارد مقاومت الکترود زمین مناسب تر است و از ترمینال های E، P و C استفاده می کند. در این روش، الکترود مورد آزمایش به ترمینال E و میله های کمکی پتانسیل و جریان به ترتیب به ترمینال های P و C متصل می شوند.
روش دو سیمه نیز برای اندازه گیری های ساده و سریع قابل استفاده است و در شرایطی که استفاده از میله های کمکی امکان پذیر نباشد، می تواند کاربرد داشته باشد؛ با این حال برای تست دقیق سیستم ارت باید روش اندازه گیری متناسب با نوع سیستم، شرایط محل و الزامات فنی پروژه انتخاب شود. منابع فنی مربوط به این مدل نیز استفاده از ترمینال های E، P و C و قابلیت اندازه گیری دو و سه سیمه را تأیید می کنند. :contentReference[oaicite:2]{index=2}
دقت و رزولوشن اندازه گیری ارت تستر SEW 1120ER
این دستگاه برای اندازه گیری مقاومت زمین در سه محدوده طراحی شده است. رزولوشن اندازه گیری در رنج 0 تا 20 اهم برابر با 0.01 اهم، در رنج 0 تا 200 اهم برابر با 0.1 اهم و در رنج 0 تا 2000 اهم برابر با 1 اهم است. دقت مقاومت زمین نیز در منابع فنی برای رنج های 200 و 2000 اهم برابر با ±(2%rdg+2dgt) و برای رنج 20 اهم برابر با ±(2%rdg+0.1Ω) اعلام شده است. دقت اندازه گیری ولتاژ زمین نیز ±(1%rdg+2dgt) است. :contentReference[oaicite:3]{index=3}
نمایشگر و قابلیت های کاربردی SEW 1120ER
ارت سنج SEW 1120ER به نمایشگر دیجیتال 3½ رقمی با 2000 Count مجهز است و مقدار مقاومت اندازه گیری شده را به صورت خوانا نمایش می دهد. قابلیت Data Hold امکان ثابت نگه داشتن مقدار اندازه گیری شده روی نمایشگر را فراهم می کند. همچنین نشانگر کاهش شارژ باتری و نشانگر خارج شدن مقدار از محدوده اندازه گیری به کاربر در تفسیر نتیجه کمک می کنند. :contentReference[oaicite:4]{index=4}
- نمایشگر دیجیتال 3½ رقمی با 2000 شمارش
- قابلیت Data Hold برای ثابت نگه داشتن نتیجه
- نمایشگر وضعیت ضعیف شدن باتری
- نمایش وضعیت خارج شدن مقدار از محدوده اندازه گیری
- قابلیت تنظیم صفر یا 0Ω Adjustment
- کالیبراسیون با استفاده از لیدهای تست همراه دستگاه
سیستم اندازه گیری و جریان تست SEW 1120ER
در SEW 1120ER مقاومت زمین با استفاده از یک سیستم اینورتر جریان ثابت با فرکانس تقریبی 820Hz و جریان تست حدود 2mA اندازه گیری می شود. استفاده از جریان آزمون پایین یکی از ویژگی های کاربردی این مدل برای تست سیستم های زمین در تأسیسات الکتریکی است. :contentReference[oaicite:5]{index=5}
نحوه استفاده از ارت سنج SEW 1120ER
برای دستیابی به نتیجه قابل اعتماد، اتصال صحیح کابل ها و میله های کمکی اهمیت زیادی دارد. در تست سه سیمه، الکترود زمین مورد آزمایش به ترمینال E، میله پتانسیل به ترمینال P و میله جریان به ترمینال C متصل می شود. سپس پس از بررسی صحیح بودن اتصالات، رنج مناسب انتخاب شده و عملیات اندازه گیری انجام می شود.
- دستگاه را روشن کرده و سلامت باتری ها را بررسی کنید.
- در صورت نیاز، تنظیم صفر دستگاه را مطابق دستورالعمل انجام دهید.
- الکترود زمین مورد آزمایش را به ترمینال E متصل کنید.
- میله های کمکی را در موقعیت مناسب نصب کرده و آنها را به ترمینال های P و C متصل کنید.
- رنج مناسب مقاومت زمین را انتخاب کنید.
- دکمه Test را فعال کرده و مقدار مقاومت زمین را از روی نمایشگر بخوانید.
- در صورت نیاز از Data Hold برای ثابت نگه داشتن مقدار اندازه گیری شده استفاده کنید.
نکته مهم: فاصله و آرایش میله های کمکی باید متناسب با نوع سیستم زمین و روش آزمون انتخاب شود. همچنین برای ارزیابی قبولی یا رد مقاومت زمین نباید صرفاً یک عدد ثابت را مبنا قرار داد؛ مقدار قابل قبول به نوع تأسیسات، استاندارد پروژه، طراحی سیستم زمین و الزامات ایمنی مربوط بستگی دارد.
مزایای خرید ارت تستر SEW 1120ER
- سه رنج اندازه گیری مقاومت زمین: مناسب برای اندازه گیری مقادیر پایین تا مقاومت های بالاتر
- رزولوشن 0.01 اهم: در پایین ترین رنج اندازه گیری
- تست دو سیمه و سه سیمه: انعطاف پذیری بیشتر در کاربردهای مختلف
- اندازه گیری ولتاژ زمین: تا 200 ولت AC
- جریان تست حدود 2mA: مناسب برای آزمون مقاومت زمین با جریان پایین
- Data Hold: مشاهده آسان مقدار ثبت شده
- نمایشگر 2000 Count: خوانایی مناسب اطلاعات اندازه گیری
- طراحی قابل حمل: وزن حدود 600 گرم همراه باتری
ارت سنج SEW 1120ER مناسب چه کسانی است؟
این مدل برای کاربرانی که به یک ارت تستر دیجیتال سه سیمه برای اندازه گیری مقاومت چاه ارت و ولتاژ زمین نیاز دارند، انتخاب مناسبی است. از جمله کاربران این دستگاه می توان به مهندسان برق، پیمانکاران تأسیسات الکتریکی، تکنسین های برق صنعتی، شرکت های بازرسی، مجریان سیستم ارت و صاعقه گیر، واحدهای نگهداری و تعمیرات و تکنسین های تست تجهیزات الکتریکی اشاره کرد.
استانداردهای ایمنی و اندازه گیری
برای مدل SEW 1120ER استانداردهای IEC/EN 61010-1 CAT III 200V، IEC 61557-1، IEC 61557-5 و EN 61326-1 در منابع فنی محصول ذکر شده است. این استانداردها به الزامات ایمنی تجهیزات اندازه گیری و الزامات مرتبط با تجهیزات تست مقاومت زمین و سازگاری الکترومغناطیسی مربوط هستند. :contentReference[oaicite:6]{index=6}
مشخصات فنی ارت سنج SEW 1120ER
نوع دستگاه
ارت تستر دیجیتال / Earth Resistance Tester
روش های اندازه گیری
دو سیمه و سه سیمه
رنج مقاومت زمین
0 تا 20Ω / 0 تا 200Ω / 0 تا 2000Ω
رزولوشن مقاومت زمین
0.01Ω در رنج 20Ω / 0.1Ω در رنج 200Ω / 1Ω در رنج 2000Ω
دقت مقاومت زمین
±(2%rdg+2dgt) در رنج های 200 و 2000Ω؛ در رنج 20Ω: ±(2%rdg+0.1Ω)
رنج ولتاژ زمین
0 تا 200V AC
فرکانس ولتاژ زمین
40 تا 500Hz
دقت ولتاژ زمین
±(1%rdg+2dgt)
سیستم اندازه گیری مقاومت
اینورتر جریان ثابت، حدود 820Hz
نمایشگر
3½ رقمی، 2000 Count
تنظیم صفر
دارد، 0Ω Adjustment
نشانگر خارج از محدوده
نمایش عدد 1 در بالاترین رقم
منبع تغذیه
8 عدد باتری AA با ولتاژ 1.5V
ابعاد
175 × 85 × 75 میلی متر
وزن
حدود 600 گرم با باتری
استاندارد ایمنی
IEC/EN 61010-1 CAT III 200V
استاندارد تست ارت
IEC 61557-1 و IEC 61557-5
اقلام همراه
دفترچه راهنما، کابل های تست، میله های کمکی ارت، پراب اندازه گیری ساده، کیف حمل، بند دوشی و باتری
| مدل |
SEW 1120ER |
|---|
| نوع دستگاه |
ارت تستر دیجیتال / Earth Resistance Tester |
|---|
| روش اندازه گیری |
دو سیمه و سه سیمه |
|---|
| مقاومت زمین |
0 تا 20Ω / 0 تا 200Ω / 0 تا 2000Ω |
|---|
| رزولوشن مقاومت |
0.01Ω / 0.1Ω / 1Ω |
|---|
| دقت مقاومت زمین |
±(2%rdg+2dgt) یا ±0.1Ω، هرکدام بزرگ تر باشد |
|---|
| ولتاژ زمین |
0 تا 200V AC |
|---|
| فرکانس ولتاژ زمین |
40 تا 500Hz |
|---|
| دقت ولتاژ زمین |
±(1%rdg+2dgt) |
|---|
| فرکانس تست |
حدود 820Hz |
|---|
| جریان تست |
حدود 2mA |
|---|
| نمایشگر |
3½ رقمی، 2000 Count |
|---|
| تنظیم صفر |
دارد |
|---|
| Data Hold |
دارد |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| منبع تغذیه |
8 عدد باتری AA، 1.5V |
|---|
| ابعاد |
175 × 85 × 75 میلی متر |
|---|
| وزن |
حدود 600 گرم با باتری |
|---|
| استاندارد ایمنی |
IEC/EN 61010-1 CAT III 200V |
|---|
| استانداردها |
IEC 61557-1، IEC 61557-5، EN 61326-1 |
|---|
اقلام همراه ارت تستر SEW 1120ER
بر اساس مشخصات منتشرشده برای این مدل، مجموعه دستگاه شامل دفترچه راهنما، کابل های تست قرمز، زرد و سبز، میله های کمکی ارت، پراب اندازه گیری ساده، کیف حمل، بند دوشی و باتری ها است. طول کابل های تست در برخی منابع به صورت قرمز 15 متر، زرد 10 متر و سبز 5 متر اعلام شده است. :contentReference[oaicite:7]{index=7}
تفاوت ارت سنج SEW 1120ER با مولتی متر معمولی
مولتی مترهای معمولی برای اندازه گیری مقاومت قطعات، ولتاژ و جریان طراحی شده اند، اما ارت سنج برای بررسی مقاومت الکترود و سیستم اتصال زمین ساخته شده است. SEW 1120ER با ترمینال های اختصاصی E، P و C، میله های کمکی و مدار آزمون مخصوص مقاومت زمین، ابزار مناسب تری برای ارزیابی چاه ارت و الکترود زمین محسوب می شود. بنابراین برای تست تخصصی سیستم ارتینگ، استفاده از ارت تستر مناسب اهمیت زیادی دارد.
سوالات متداول درباره SEW 1120ER
ارت سنج SEW 1120ER چه چیزی را اندازه گیری می کند؟
این دستگاه برای اندازه گیری مقاومت زمین در سه محدوده 0 تا 20، 0 تا 200 و 0 تا 2000 اهم و همچنین اندازه گیری ولتاژ زمین AC تا 200 ولت طراحی شده است. :contentReference[oaicite:8]{index=8}
آیا SEW 1120ER سه سیمه است؟
بله. این مدل برای اندازه گیری مقاومت زمین از روش سه سیمه پشتیبانی می کند و امکان اندازه گیری ساده دو سیمه نیز برای آن ذکر شده است. :contentReference[oaicite:9]{index=9}
حداکثر مقاومت قابل اندازه گیری با SEW 1120ER چقدر است؟
بالاترین رنج اندازه گیری مقاومت زمین این مدل 0 تا 2000 اهم است. رزولوشن این رنج 1 اهم اعلام شده است. :contentReference[oaicite:10]{index=10}
دقت اندازه گیری مقاومت زمین در SEW 1120ER چقدر است؟
دقت اعلام شده برای مقاومت زمین ±(2%rdg+2dgt) یا ±0.1Ω، هرکدام بزرگ تر باشد، است. در رنج 20 اهم، مقدار ±0.1Ω به عنوان مؤلفه مرجع دقت ذکر شده است. :contentReference[oaicite:11]{index=11}
رزولوشن ارت سنج SEW 1120ER چقدر است؟
رزولوشن در رنج 0 تا 20 اهم برابر 0.01 اهم، در رنج 0 تا 200 اهم برابر 0.1 اهم و در رنج 0 تا 2000 اهم برابر 1 اهم است. :contentReference[oaicite:12]{index=12}
آیا این دستگاه ولتاژ زمین را نیز اندازه گیری می کند؟
بله. SEW 1120ER می تواند ولتاژ زمین AC را در محدوده 0 تا 200 ولت و فرکانس 40 تا 500 هرتز اندازه گیری کند. :contentReference[oaicite:13]{index=13}
SEW 1120ER با چه باتری هایی کار می کند؟
منبع تغذیه دستگاه 8 عدد باتری 1.5 ولتی AA است. :contentReference[oaicite:14]{index=14}
آیا ارت تستر 1120ER قابلیت Data Hold دارد؟
بله. قابلیت Data Hold برای ثابت نگه داشتن نتیجه اندازه گیری روی نمایشگر در مشخصات این مدل ذکر شده است. :contentReference[oaicite:15]{index=15}
وزن و ابعاد SEW 1120ER چقدر است؟
ابعاد دستگاه حدود 175 × 85 × 75 میلی متر و وزن آن همراه باتری حدود 600 گرم اعلام شده است. :contentReference[oaicite:16]{index=16}
آیا SEW 1120ER برای تست چاه ارت مناسب است؟
بله. این مدل به طور تخصصی برای اندازه گیری مقاومت سیستم های زمین و الکترودهای ارت طراحی شده و برای تست چاه ارت، سیستم های اتصال زمین کوچک و الکترودهای حفاظت در برابر صاعقه کاربرد دارد. :contentReference[oaicite:17]{index=17}
آیا SEW 1120ER برای اندازه گیری مقاومت ویژه خاک مناسب است؟
خیر؛ در مشخصات فنی معتبر مربوط به مدل 1120ER، قابلیت اصلی دستگاه اندازه گیری مقاومت زمین و ولتاژ زمین است و این مدل را نباید با ارت تسترهای دارای قابلیت اختصاصی اندازه گیری مقاومت ویژه خاک اشتباه گرفت. :contentReference[oaicite:18]{index=18}
جمع بندی و خرید ارت سنج SEW 1120ER
SEW 1120ER یک ارت تستر دیجیتال کاربردی برای اندازه گیری مقاومت زمین و ولتاژ زمین است که با سه رنج اندازه گیری مقاومت، رزولوشن 0.01 اهم در پایین ترین رنج، تست دو سیمه و سه سیمه، Data Hold، تنظیم صفر، نمایشگر 2000 Count و طراحی قابل حمل، نیاز بسیاری از پروژه های تست و نگهداری سیستم های ارتینگ را پوشش می دهد. این مدل به ویژه برای تست الکترودهای زمین، چاه ارت و سیستم های زمین کوچک انتخاب مناسبی است. :contentReference[oaicite:19]{index=19}
برای خرید ارت سنج SEW 1120ER و اطلاع از قیمت روز، موجودی، اصالت کالا و شرایط گارانتی و خدمات، مشخصات محصول و شرایط فروش را از کارشناسان کالیبکس استعلام کنید. هنگام انتخاب ارت تستر، علاوه بر قیمت، حتماً رنج اندازه گیری، دقت، روش تست، استانداردهای ایمنی و تجهیزات همراه دستگاه را متناسب با نوع پروژه در نظر بگیرید.
