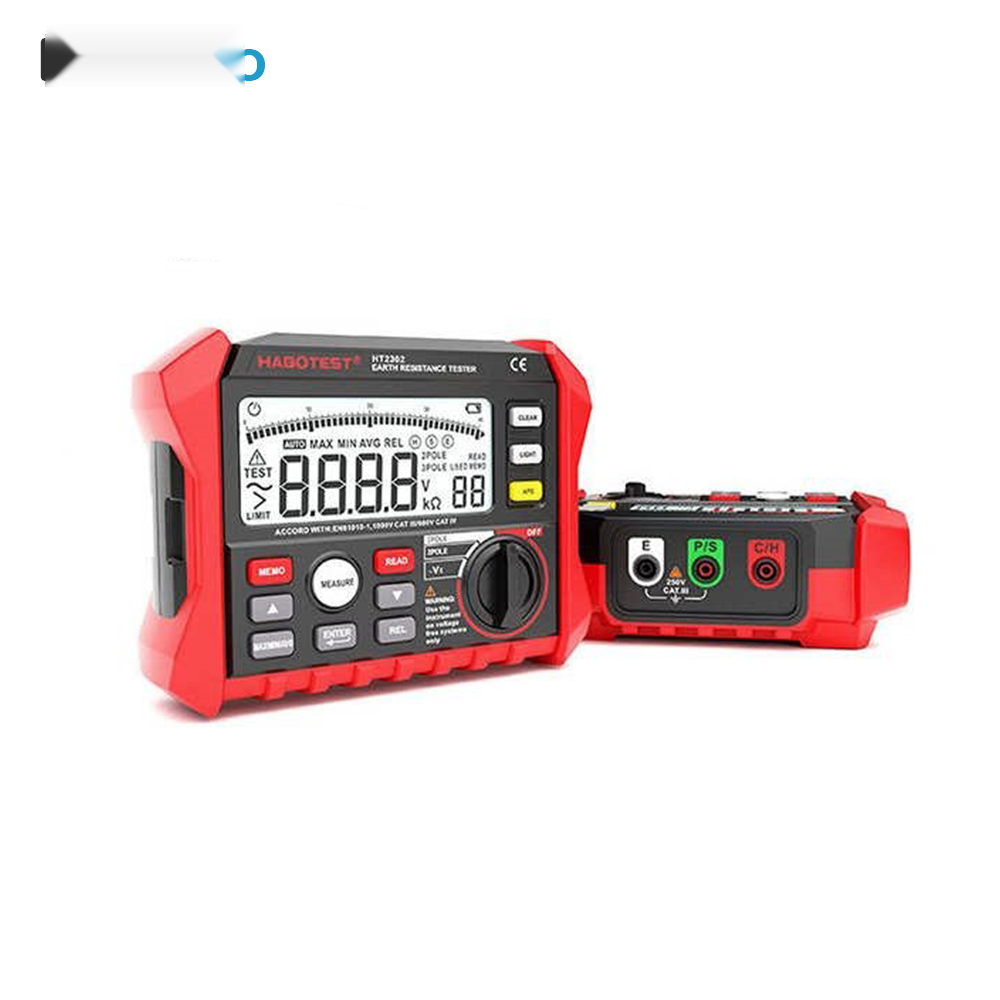

معرفی ارت سنج سه سیم هابوتست HABOTEST HT2302
ارت سنج سه سیم هابوتست HABOTEST HT2302 یک تستر دیجیتال مقاومت زمین و ولتاژ زمین است که برای بررسی عملکرد سیستم ارت و اندازهگیری مقاومت الکتریکی زمین در تجهیزات و تأسیسات مختلف طراحی شده است. این دستگاه امکان اندازهگیری مقاومت زمین را در دو روش دو سیمه (2 Pole) و سه سیمه (3 Pole) فراهم میکند و برای بررسی سیمهای منبع تغذیه، خطوط توزیع، تجهیزات الکتریکی، لوازم برقی و سیستمهای ارت کاربرد دارد.
ارت تستر HABOTEST HT2302 علاوه بر اندازهگیری مقاومت زمین، قابلیت اندازهگیری ولتاژ زمین AC از 0 تا 200 ولت در فرکانس 50 تا 60 هرتز را نیز دارد. این ویژگی به کاربر کمک میکند پیش از انجام تست مقاومت زمین، وضعیت ولتاژ موجود در سیستم ارت را بررسی کرده و اندازهگیری مطمئنتری داشته باشد. دقت اندازهگیری ولتاژ زمین در مشخصات فنی دستگاه برابر با ±(1%rdg+5dgt) و وضوح آن 0.1 ولت اعلام شده است.
یکی از نقاط قوت ارت سنج هابوتست HT2302 محدوده گسترده اندازهگیری مقاومت زمین از 0 تا 4.00 کیلو اهم است. دستگاه در رنجهای مختلف، وضوح متفاوتی ارائه میدهد؛ به این ترتیب در مقاومتهای پایین امکان نمایش مقدار با دقت و تفکیکپذیری بالاتر وجود دارد. پایینترین رنج دستگاه از 0 تا 29.99 اهم با وضوح 0.01 اهم است و بالاترین رنج از 1.00 تا 4.00 کیلو اهم با وضوح 10 اهم اندازهگیری میشود.
برای مشاهده سریع نتایج، این تستر مقاومت چاه ارت به نمایشگر دیجیتال بزرگ مجهز شده و علاوه بر مقدار عددی، دارای نمودار میلهای (Bar Graph) نیز هست. نور پسزمینه نمایشگر امکان مشاهده بهتر اطلاعات را در محیطهای کمنور فراهم میکند. همچنین نشانگر باتری ضعیف، کاربر را از کاهش سطح انرژی باتری مطلع میسازد.
کاربرد ارت سنج هابوتست HT2302
ارت سنج سه سیمه HABOTEST HT2302 برای تکنسینهای برق، کارشناسان تأسیسات، پیمانکاران سیستم ارت، تعمیرکاران تجهیزات الکتریکی و واحدهای نگهداری و تعمیرات مناسب است. از این دستگاه میتوان برای بررسی مقاومت سیستم زمین در موارد زیر استفاده کرد:
- بررسی مقاومت چاه ارت و سیستم اتصال زمین
- تست سیستم ارت ساختمانها و تأسیسات
- بررسی سیمهای توزیع برق و تجهیزات الکتریکی
- تست اتصال زمین تجهیزات و لوازم برقی
- بررسی وضعیت سیستمهای ارت در عملیات تعمیر و نگهداری
- اندازهگیری ولتاژ زمین در شبکههای برق
ویژگیها و قابلیتهای ارت سنج HABOTEST HT2302
- اندازهگیری مقاومت زمین از 0 تا 4.00kΩ: دستگاه امکان تست مقاومت زمین را در چهار رنج مختلف فراهم میکند.
- قابلیت اندازهگیری دو سیمه و سه سیمه: HT2302 از روشهای 2 Pole و 3 Pole برای تست مقاومت زمین پشتیبانی میکند.
- اندازهگیری ولتاژ زمین: امکان اندازهگیری ولتاژ AC زمین در محدوده 0 تا 200 ولت با فرکانس 50 تا 60 هرتز وجود دارد.
- اندازهگیری MAX/MIN/AVG: دستگاه میتواند مقادیر حداکثر، حداقل و میانگین اندازهگیریها را در اختیار کاربر قرار دهد.
- اندازهگیری نسبی REL: قابلیت اندازهگیری نسبی برای مقایسه بهتر نتایج اندازهگیری در اختیار کاربر قرار دارد.
- حافظه داخلی 100 گروه: ارت تستر HT2302 قابلیت ذخیرهسازی حداکثر 100 گروه داده اندازهگیری را دارد و امکان مراجعه به اطلاعات ثبتشده را فراهم میکند.
- نمایشگر دیجیتال بزرگ: صفحه نمایش بزرگ به همراه نور پسزمینه و نمودار میلهای، خواندن نتایج را آسانتر میکند.
- نمایشگر باتری ضعیف: دستگاه دارای نشانگر کاهش شارژ باتری است و زمان تعویض باتری را به کاربر اطلاع میدهد.
- خاموشی خودکار: قابلیت Auto Power Off برای جلوگیری از مصرف بیدلیل باتری در زمان عدم استفاده در نظر گرفته شده است.
- روش اندازهگیری با جریان ثابت: مقاومت زمین توسط روش مبدل جریان ثابت انجام میشود که برای تست مقاومت سیستم زمین کاربرد دارد.
دقت و رنج اندازهگیری مقاومت زمین در HT2302
یکی از مهمترین موارد هنگام انتخاب ارت سنج دیجیتال، توجه به رنج، دقت و وضوح اندازهگیری است. در مدل HABOTEST HT2302، مقاومت زمین در چهار محدوده اندازهگیری میشود. در پایینترین محدوده، دستگاه وضوح 0.01 اهم ارائه میدهد و با افزایش مقدار مقاومت، وضوح اندازهگیری متناسب با رنج تغییر میکند.
نوع دستگاه
ارت سنج دیجیتال / تستر مقاومت زمین
روش اندازهگیری مقاومت زمین
2 Pole و 3 Pole
رنج اول مقاومت
0Ω تا 29.99Ω
دقت رنج اول
±(2%rdg+6dgt)
رنج دوم مقاومت
30.0Ω تا 99.9Ω
دقت رنج دوم
±(3%rdg+3dgt)
رنج سوم مقاومت
100Ω تا 999Ω
دقت رنج سوم
±(3%rdg+3dgt)
رنج چهارم مقاومت
1.00kΩ تا 4.00kΩ
دقت رنج چهارم
±(3%rdg+3dgt)
فرکانس ولتاژ زمین
50 تا 60Hz
دقت اندازهگیری ولتاژ زمین
±(1%rdg+5dgt)
نمایشگر
LCD دیجیتال + نمودار میلهای
توابع اندازهگیری
MAX / MIN / AVG / REL / Normal
حافظه داخلی
100 گروه داده
منبع تغذیه
8 عدد باتری AA با ولتاژ 1.5V
ایمنی
EN61010-1 / EN61557-3 / EN61326-1 / CAT IV 600V / CAT III 1000V
مشخصات فنی ارت سنج سه سیم HABOTEST HT2302
| مدل |
HABOTEST HT2302 |
|---|
| نوع دستگاه |
ارت سنج دیجیتال / تستر مقاومت زمین |
|---|
| روش اندازهگیری |
2 Pole و 3 Pole |
|---|
| محدوده کلی مقاومت زمین |
0Ω تا 4.00kΩ |
|---|
| مقاومت زمین 0 تا 29.99Ω |
دقت ±(2%rdg+6dgt) / وضوح 0.01Ω |
|---|
| مقاومت زمین 30 تا 99.9Ω |
دقت ±(3%rdg+3dgt) / وضوح 0.1Ω |
|---|
| مقاومت زمین 100 تا 999Ω |
دقت ±(3%rdg+3dgt) / وضوح 1Ω |
|---|
| مقاومت زمین 1.00 تا 4.00kΩ |
دقت ±(3%rdg+3dgt) / وضوح 10Ω |
|---|
| ولتاژ زمین |
0 تا 200V AC در 50 تا 60Hz |
|---|
| دقت ولتاژ زمین |
±(1%rdg+5dgt) |
|---|
| وضوح ولتاژ زمین |
0.1V |
|---|
| نمایشگر |
نمایشگر دیجیتال LCD و نمودار میلهای |
|---|
| حافظه |
100 گروه داده |
|---|
| توابع اندازهگیری |
MAX / MIN / AVG / REL |
|---|
| نور پسزمینه |
دارد |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| خاموشی خودکار |
دارد |
|---|
| منبع تغذیه |
8 عدد باتری AA، هرکدام 1.5V |
|---|
| استانداردهای ایمنی |
EN61010-1 / EN61557-3 / EN61326-1 / CAT IV 600V / CAT III 1000V |
|---|
نحوه اندازهگیری مقاومت زمین با HABOTEST HT2302
برای اندازهگیری مقاومت زمین به روش سه سیمه، دستگاه را روی حالت 3 Pole قرار دهید و ترمینالهای مربوط به الکترود اصلی و الکترودهای کمکی را مطابق دستورالعمل دستگاه متصل کنید. پس از اطمینان از اتصال صحیح سیمها و قرارگیری مناسب الکترودها، عملیات اندازهگیری را آغاز کرده و مقدار مقاومت زمین را از روی نمایشگر مشاهده کنید.
در روش دو سیمه نیز دستگاه امکان اندازهگیری مقاومت بین دو نقطه را فراهم میکند. روش سه سیمه برای تست استانداردتر مقاومت سیستم زمین و چاه ارت کاربرد بیشتری دارد؛ با این حال، انتخاب روش اندازهگیری باید بر اساس نوع سیستم ارت و شرایط محل تست انجام شود.
مزایای ارت سنج سه سیم HABOTEST HT2302
- محدوده اندازهگیری مقاومت زمین تا 4 کیلو اهم
- پشتیبانی از روشهای دو سیمه و سه سیمه
- اندازهگیری ولتاژ زمین تا 200 ولت AC
- ذخیرهسازی حداکثر 100 گروه داده
- دارای توابع MAX، MIN، AVG و REL
- صفحه نمایش دیجیتال بزرگ با نور پسزمینه
- نمایش وضعیت باتری
- دارای نمودار میلهای برای نمایش وضعیت اندازهگیری
- خاموشی خودکار برای کاهش مصرف باتری
- مناسب برای کاربردهای برق، تأسیسات و تعمیر و نگهداری
سوالات متداول درباره ارت سنج HABOTEST HT2302
ارت سنج HABOTEST HT2302 چه چیزی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت زمین و ولتاژ زمین AC طراحی شده است. مقاومت زمین در محدوده 0 تا 4.00 کیلو اهم و ولتاژ زمین در محدوده 0 تا 200 ولت قابل اندازهگیری است.
آیا HT2302 ارت سنج سه سیمه است؟
بله. HABOTEST HT2302 از روش اندازهگیری سه سیمه یا 3 Pole پشتیبانی میکند و در کنار آن امکان اندازهگیری به روش دو سیمه یا 2 Pole را نیز دارد.
حداکثر مقاومت قابل اندازهگیری با HT2302 چقدر است؟
حداکثر محدوده اندازهگیری مقاومت زمین این مدل برابر با 4.00 کیلو اهم یا 4000 اهم است.
دقت اندازهگیری مقاومت زمین در HT2302 چقدر است؟
دقت به رنج انتخابشده بستگی دارد. در رنج 0 تا 29.99 اهم دقت ±(2%rdg+6dgt) و در رنجهای بالاتر دقت ±(3%rdg+3dgt) اعلام شده است.
آیا دستگاه حافظه داخلی دارد؟
بله. ارت تستر HT2302 قابلیت ذخیرهسازی حداکثر 100 گروه داده اندازهگیری را دارد.
آیا HT2302 قابلیت اندازهگیری MAX و MIN دارد؟
بله. دستگاه از توابع MAX، MIN، AVG و REL برای بررسی و مقایسه نتایج اندازهگیری پشتیبانی میکند.
منبع تغذیه ارت سنج هابوتست HT2302 چیست؟
منبع تغذیه دستگاه 8 عدد باتری AA با ولتاژ 1.5 ولت است.
آیا HT2302 برای تست چاه ارت مناسب است؟
بله، این دستگاه برای اندازهگیری مقاومت سیستم زمین و بررسی مقاومت چاه ارت در چارچوب روشهای اندازهگیری پشتیبانیشده طراحی شده است. برای دستیابی به نتیجه صحیح، اتصال الکترودها و روش تست باید مطابق دستورالعمل دستگاه و شرایط سیستم ارت انجام شود.
جمعبندی و خرید ارت سنج HABOTEST HT2302
ارت سنج سه سیمه HABOTEST HT2302 یک ابزار کاربردی برای تکنسینها و متخصصان برق است که علاوه بر تست مقاومت زمین، امکان اندازهگیری ولتاژ زمین را نیز فراهم میکند. پشتیبانی از روشهای دو سیمه و سه سیمه، محدوده مقاومت 0 تا 4 کیلو اهم، حافظه 100 داده، توابع MAX/MIN/AVG/REL، نمایشگر بزرگ دارای نور پسزمینه و خاموشی خودکار، این مدل را برای بسیاری از عملیات تست و نگهداری سیستمهای ارت مناسب کرده است.
برای اطلاع از قیمت ارت سنج HABOTEST HT2302، شرایط خرید، موجودی، لوازم جانبی و دریافت مشاوره تخصصی درباره انتخاب تستر مقاومت زمین، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
