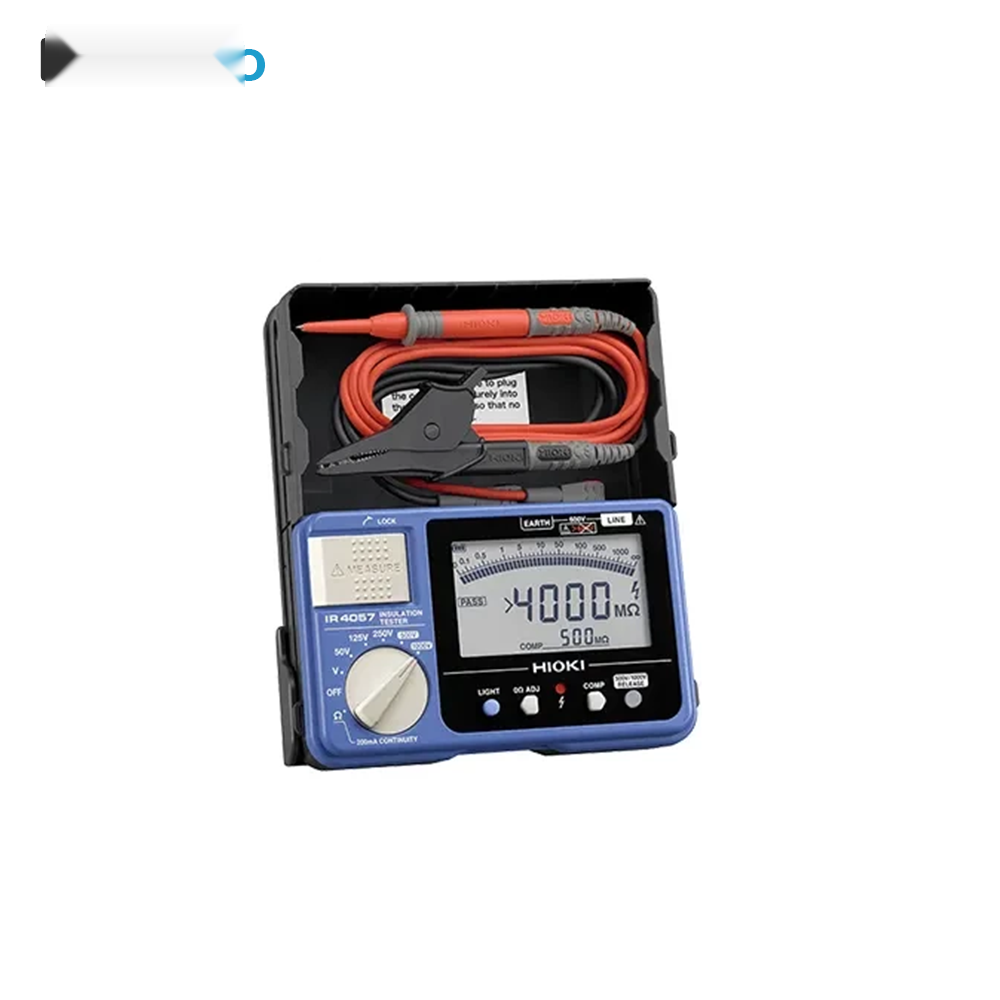

معرفی میگر دیجیتال حرفهای هیوکی HIOKI IR4057-20
میگر دیجیتال هیوکی HIOKI IR4057-20 یک تستر مقاومت عایقی حرفهای و پرسرعت از محصولات شرکت ژاپنی هیوکی است که برای بررسی وضعیت عایق کابلها، سیمها، تجهیزات الکتریکی، تابلوهای برق، موتورها، ترانسفورماتورها و مدارهای الکتریکی مورد استفاده قرار میگیرد. این دستگاه با اعمال ولتاژ DC مشخص به تجهیز تحت آزمایش و اندازهگیری جریان نشتی، مقدار مقاومت عایقی را محاسبه و نمایش میدهد. IR4057-20 در رده میگرهای پنجرنجه قرار دارد و امکان انتخاب ولتاژهای تست 50، 125، 250، 500 و 1000 ولت DC را فراهم میکند.
یکی از مهمترین ویژگیهای تستر عایق هیوکی IR4057-20 سرعت بالای عملکرد آن است. طبق مشخصات رسمی سازنده، این مدل برای تصمیمگیری PASS/FAIL در عملکرد مقایسهگر، زمان پاسخ حدود 0.3 ثانیه دارد. نمایشگر FSTN LCD نیمهشفاف دستگاه به نور پسزمینه سفید LED و بارگراف مجهز است و امکان مشاهده آسان نتایج را حتی در محیطهای کمنور فراهم میکند. طراحی کلید اندازهگیری نیز به گونهای است که کاربر میتواند آن را با انگشت شست کنترل کرده و بین اندازهگیری تکی و پیوسته جابهجا شود.
میگر HIOKI IR4057-20 علاوه بر تست مقاومت عایقی، قابلیت اندازهگیری ولتاژ AC و DC تا 600 ولت و بررسی مقاومت پایین برای کنترل پیوستگی سیمهای ارت را نیز دارد. در حالت اندازهگیری مقاومت پایین، دستگاه جریان آزمون حداقل 200 میلیآمپر را برای بررسی پیوستگی هادی حفاظتی فراهم میکند. همچنین تشخیص خودکار AC/DC، تشخیص وجود مدار زنده، تخلیه خودکار بار الکتریکی پس از آزمون و ذخیره انرژی خودکار از قابلیتهای کاربردی این مدل هستند.
از نظر دوام مکانیکی، این مدل برای استفاده در محیطهای کاری و تعمیر و نگهداری طراحی شده و بدنه آن در برابر سقوط از ارتفاع یک متر مقاوم است. وزن تقریبی دستگاه همراه با باتری 640 گرم و ابعاد آن 159 × 177 × 53 میلیمتر است؛ بنابراین در مقایسه با بسیاری از تجهیزات تست عایق حرفهای، ابزار مناسبی برای حمل و استفاده روزمره تکنسینها و مهندسان برق محسوب میشود.
کاربردهای میگر هیوکی HIOKI IR4057-20
تستر عایق IR4057-20 برای طیف گستردهای از فعالیتهای تعمیر، نگهداری، بازرسی و راهاندازی تجهیزات الکتریکی مناسب است. از این دستگاه میتوان برای کنترل کیفیت عایق کابلها و سیمها، بررسی عایق موتورهای الکتریکی، ارزیابی وضعیت عایق تجهیزات و تابلوهای برق، تست سیمکشی ساختمانها و تجهیزات صنعتی و همچنین کنترل هادیهای حفاظتی و سیستم ارت استفاده کرد.
- تست مقاومت عایقی کابلها و سیمهای برق
- بررسی عایق موتورهای الکتریکی و تجهیزات صنعتی
- کنترل عایق تابلوها و مدارهای الکتریکی
- اندازهگیری ولتاژ AC و DC پیش از انجام تست عایق
- بررسی پیوستگی سیمهای ارت و هادی حفاظتی
- بازرسی دورهای تجهیزات برق در پروژههای صنعتی و ساختمانی
- عیبیابی و نگهداری پیشگیرانه تجهیزات الکتریکی
ولتاژهای تست و محدوده اندازهگیری مقاومت عایقی
میگر دیجیتال HIOKI IR4057-20 دارای پنج سطح ولتاژ تست DC است. ولتاژ 50 ولت برای کاربردهای با حساسیت بیشتر، و ولتاژهای 125، 250، 500 و 1000 ولت برای انواع مختلف تجهیزات و مدارهای الکتریکی قابل انتخاب هستند. حداکثر مقدار قابل نمایش مقاومت عایقی با توجه به ولتاژ انتخابی از 100 مگااهم در رنج 50 ولت تا 4000 مگااهم در رنج 1000 ولت افزایش پیدا میکند.
| ولتاژ تست DC | حداکثر مقدار قابل نمایش مقاومت عایقی | حد پایین مقاومت |
|---|
| 50V |
100MΩ |
0.05MΩ |
| 125V |
250MΩ |
0.125MΩ |
| 250V |
500MΩ |
0.25MΩ |
| 500V |
2000MΩ |
0.5MΩ |
| 1000V |
4000MΩ |
1MΩ |
اندازهگیری ولتاژ AC و DC
این دستگاه تنها یک میگر ساده برای اندازهگیری مقاومت عایقی نیست و امکان بررسی ولتاژ مدار را نیز در اختیار کاربر قرار میدهد. محدوده اندازهگیری ولتاژ DC از 4.2 تا 600 ولت بوده و ولتاژ AC نیز در محدوده 420 و 600 ولت با فرکانس 50/60 هرتز اندازهگیری میشود. این قابلیت کمک میکند پیش از اجرای تست عایقی، وضعیت ولتاژ مدار بررسی شود.
تست پیوستگی هادی حفاظتی با جریان 200 میلیآمپر
یکی از قابلیتهای کاربردی هیوکی IR4057-20 اندازهگیری مقاومت پایین برای بررسی پیوستگی سیم ارت و هادیهای حفاظتی است. دستگاه در این حالت محدوده 10 اهم تا 1000 اهم را پوشش میدهد و جریان آزمون آن 200 میلیآمپر یا بیشتر است. این قابلیت برای کنترل سیمهای ارت در تجهیزات الکتریکی و تأسیسات ساختمانی اهمیت ویژهای دارد.
نمایشگر، بارگراف و عملکرد سریع
نمایشگر FSTN LCD مدل IR4057-20 به نور پسزمینه مجهز است و مقدار مقاومت عایقی را همراه با بارگراف نمایش میدهد. بارگراف برای مشاهده سریع روند تغییرات اندازهگیری مفید است و نور LED سفید نیز خوانایی دستگاه را در محیطهای کمنور افزایش میدهد. عملکرد سریع این مدل باعث میشود در بازرسیهای متوالی، زمان مورد نیاز برای انجام و ارزیابی تست کاهش پیدا کند.
ایمنی و حفاظت در زمان تست عایق
تست مقاومت عایقی با اعمال ولتاژ DC به تجهیز انجام میشود و رعایت اصول ایمنی در این فرآیند ضروری است. هیوکی IR4057-20 دارای تشخیص مدار زنده و قابلیت تخلیه خودکار ولتاژ پس از اندازهگیری است. طبق دستورالعمل سازنده، مقاومت عایقی نباید روی هادی دارای برق اندازهگیری شود و پیش از شروع آزمون باید منبع تغذیه تجهیز مورد آزمایش قطع شود. همچنین پس از تست، تا زمان تخلیه کامل بار الکتریکی نباید به مدار یا پرابها دست زد.
ویژگیهای میگر هیوکی مدل HIOKI IR4057-20
- پنج رنج ولتاژ تست 50، 125، 250، 500 و 1000 ولت DC
- حداکثر نمایش مقاومت عایقی تا 4000 مگااهم در رنج 1000 ولت
- اندازهگیری ولتاژ DC تا 600 ولت
- اندازهگیری ولتاژ AC تا 600 ولت
- اندازهگیری مقاومت پایین از 10 اهم تا 1000 اهم
- جریان تست پیوستگی 200 میلیآمپر یا بیشتر
- نمایشگر FSTN LCD با نور پسزمینه سفید LED
- دارای بارگراف برای نمایش روند اندازهگیری
- پاسخ سریع حدود 0.3 ثانیه برای تصمیمگیری مقایسهگر
- تشخیص خودکار ولتاژ AC و DC
- تشخیص مدار زنده
- تخلیه خودکار بار الکتریکی پس از تست
- مقاوم در برابر سقوط از ارتفاع یک متر
- خاموشی خودکار برای کاهش مصرف باتری
- تغذیه با چهار عدد باتری قلمی AA
- ابعاد 159 × 177 × 53 میلیمتر
- وزن تقریبی 640 گرم همراه باتری و بدون پراب
مشخصات فنی میگر دیجیتال HIOKI IR4057-20
| برند |
HIOKI هیوکی |
|---|
| مدل |
IR4057-20 |
|---|
| نوع دستگاه |
تستر مقاومت عایقی دیجیتال / میگر |
|---|
| تعداد رنج تست عایق |
5 رنج |
|---|
| ولتاژهای تست |
50V / 125V / 250V / 500V / 1000V DC |
|---|
| حداکثر نمایش مقاومت عایقی |
100MΩ / 250MΩ / 500MΩ / 2000MΩ / 4000MΩ |
|---|
| اندازهگیری ولتاژ DC |
4.2V تا 600V |
|---|
| اندازهگیری ولتاژ AC |
420V و 600V، فرکانس 50/60Hz |
|---|
| مقاومت پایین |
10Ω تا 1000Ω |
|---|
| جریان تست پیوستگی |
200mA یا بیشتر |
|---|
| نمایشگر |
FSTN LCD با نور پسزمینه و بارگراف |
|---|
| زمان پاسخ مقایسهگر |
حدود 0.3 ثانیه |
|---|
| تشخیص AC/DC |
دارد |
|---|
| تشخیص مدار زنده |
دارد |
|---|
| تخلیه خودکار |
دارد |
|---|
| حافظه داخلی |
ندارد |
|---|
| ارتباط با کامپیوتر |
ندارد |
|---|
| مقاومت در برابر سقوط |
تا ارتفاع 1 متر |
|---|
| منبع تغذیه |
4 عدد باتری AA آلکالاین |
|---|
| مدت کارکرد پیوسته |
حدود 20 ساعت |
|---|
| ابعاد |
159 × 177 × 53 میلیمتر |
|---|
| وزن |
حدود 640 گرم با باتری |
|---|
| لوازم همراه |
پراب تست L9787، بند گردنی، دفترچه راهنما و 4 عدد باتری AA |
|---|
تفاوت میگر IR4057-20 با میگرهای معمولی
مزیت اصلی HIOKI IR4057-20 در ترکیب سرعت بالا، پنج سطح ولتاژ تست، نمایشگر خوانا، بارگراف، تشخیص مدار زنده، تخلیه خودکار و طراحی مقاوم است. این مجموعه قابلیتها باعث میشود دستگاه برای تکنسینهایی که به صورت مستمر عملیات تست عایق و کنترل تجهیزات الکتریکی انجام میدهند، انتخاب مناسبی باشد. با توجه به مشخصات رسمی هیوکی، این مدل در رده تسترهای عایق پرسرعت قرار میگیرد و برای اندازهگیریهای میدانی و تعمیر و نگهداری طراحی شده است.
سوالات متداول درباره میگر هیوکی HIOKI IR4057-20
میگر HIOKI IR4057-20 برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت عایقی کابلها، سیمها و تجهیزات الکتریکی، همچنین بررسی ولتاژ AC/DC و کنترل پیوستگی هادی حفاظتی استفاده میشود.
میگر IR4057-20 چند ولتاژ تست دارد؟
این مدل دارای پنج ولتاژ تست 50، 125، 250، 500 و 1000 ولت DC است.
حداکثر مقاومت عایقی قابل اندازهگیری با IR4057-20 چقدر است؟
حداکثر مقدار قابل نمایش مقاومت عایقی در رنج 1000 ولت برابر با 4000 مگااهم یا 4 گیگااهم است.
آیا IR4057-20 ولتاژ AC و DC را اندازهگیری میکند؟
بله، دستگاه امکان اندازهگیری ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را دارد.
آیا این میگر برای تست سیم ارت مناسب است؟
بله، IR4057-20 دارای عملکرد اندازهگیری مقاومت پایین برای بررسی پیوستگی سیم ارت و هادی حفاظتی است و جریان تست آن 200 میلیآمپر یا بیشتر است.
آیا HIOKI IR4057-20 دارای حافظه داخلی یا ارتباط کامپیوتری است؟
در نسخه IR4057-20 ارتباط کامپیوتری و حافظه داخلی برای ثبت دادهها وجود ندارد. این مدل بیشتر بر سرعت، خوانایی نمایشگر و اندازهگیری میدانی تمرکز دارد.
آیا میتوان روی مدار برقدار با این دستگاه تست عایق انجام داد؟
خیر. مطابق دستورالعمل ایمنی سازنده، تست مقاومت عایقی نباید روی هادی برقدار انجام شود. پیش از انجام تست باید منبع تغذیه مدار قطع و شرایط ایمن برای اندازهگیری فراهم شود.
آیا میگر هیوکی IR4057-20 برای استفاده در محیطهای کمنور مناسب است؟
بله. نمایشگر دستگاه دارای نور پسزمینه سفید LED است که خواندن نتایج را در محیطهای کمنور آسانتر میکند.
