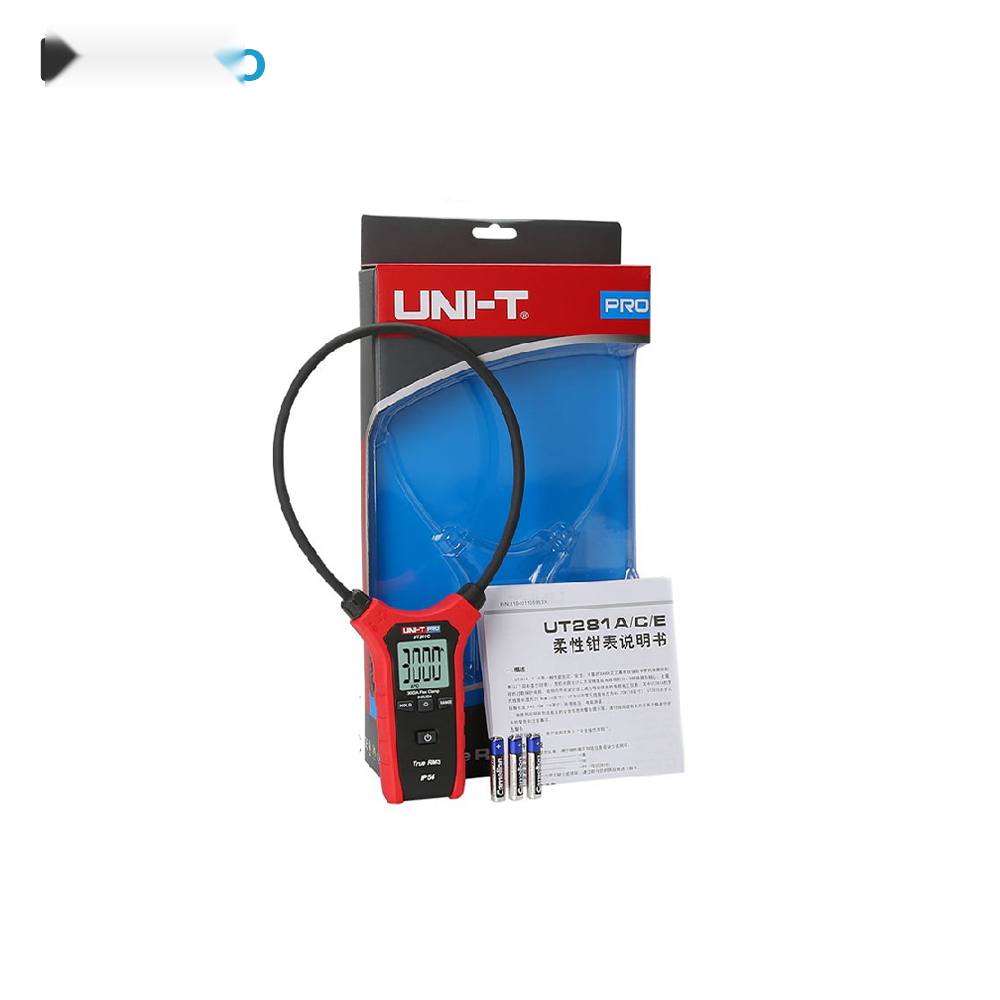

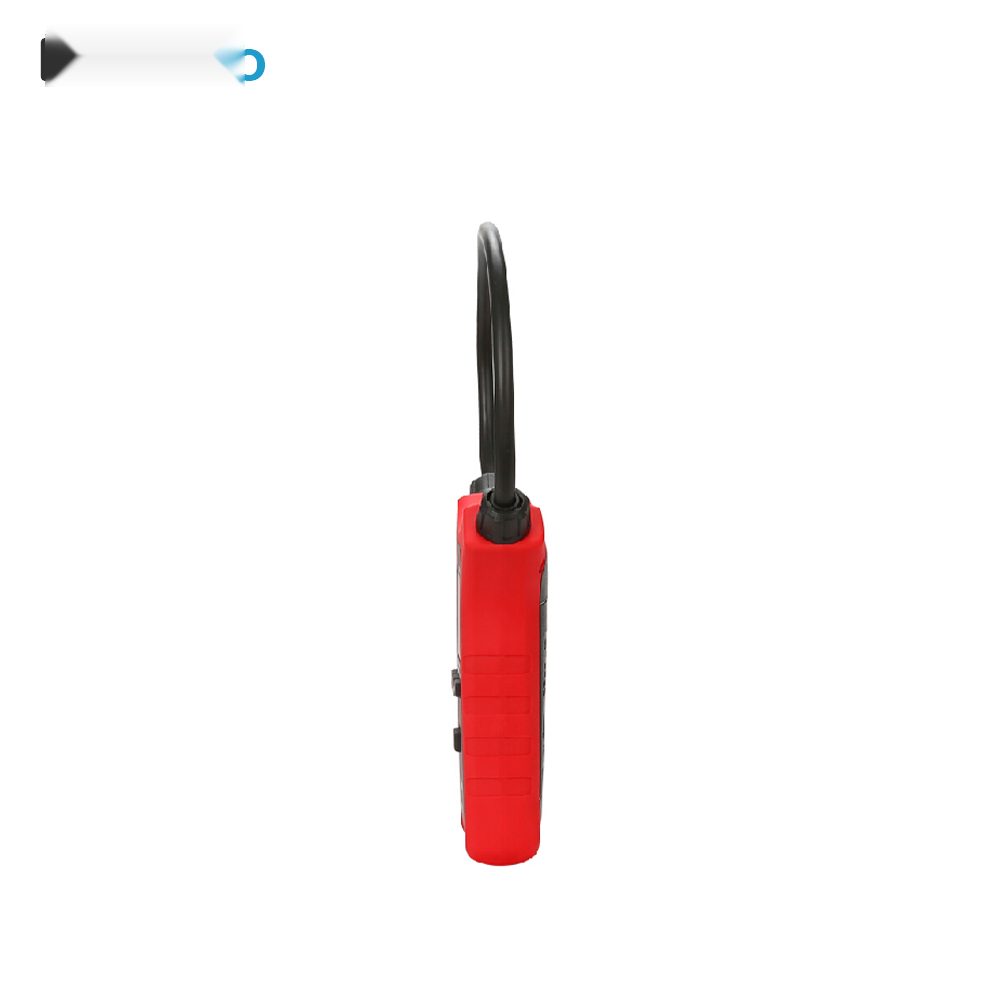

مولتی متر کلمپی یونیتی فلکسی مدل UNI-T UT281C یک کلمپ آمپرمتر حرفهای برای اندازهگیری جریان متناوب AC در مدارهای الکتریکی، تابلوهای برق، تجهیزات صنعتی و کابلهای با قطر بالا است. این دستگاه با بهرهگیری از کویل فلکسیبل روگوفسکی (Rogowski Coil) امکان اندازهگیری جریان را در فضاهای محدود و نقاطی که استفاده از فک کلمپی معمولی دشوار است، فراهم میکند.
مهمترین ویژگی UNI-T UT281C قابلیت اندازهگیری جریان AC در سه رنج 30 آمپر، 300 آمپر و 3000 آمپر با دقت پایه ±(3%+5) است. استفاده از فناوری True RMS نیز باعث میشود مقدار مؤثر جریان AC با دقت مناسب برای کاربردهای حرفهای نمایش داده شود. این مدل همچنین قابلیت اندازهگیری جریان هجومی یا Inrush Current را دارد و برای بررسی جریان راهاندازی موتورهای الکتریکی و سایر تجهیزات پرمصرف کاربردی است.
ساختار انعطافپذیر سنسور یکی از نقاط قوت اصلی این کلمپ متر است. طول بخش قابل خم شدن کویل حدود 45.7 سانتیمتر بوده و شعاع کویل حدود 8 سانتیمتر اعلام شده است. این طراحی باعث میشود قرار دادن سنسور در اطراف کابلهای ضخیم، باسبارها و هادیهایی که دسترسی به آنها دشوار است، نسبت به کلمپهای سخت معمولی آسانتر باشد.
معرفی کلمپ آمپرمتر فلکسی UNI-T UT281C
UT281C از سری کلمپهای فلکسی UNI-T است که برای اندازهگیری جریانهای بالا در محیطهای کاری سخت و نقاط با دسترسی محدود طراحی شده است. برخلاف کلمپمترهایی که دارای فک لولایی سخت هستند، این دستگاه از سنسور انعطافپذیر روگوفسکی استفاده میکند. سنسور را میتوان به دور هادی موردنظر قرار داد و سپس حلقه را بست.
این ساختار بهخصوص در تابلوهای برق، کابلهای چندرشتهای، هادیهای قطور و مکانهایی که فضای کافی برای باز کردن فک یک کلمپ متر سنتی وجود ندارد، مزیت قابلتوجهی دارد. UNI-T نیز UT281C را برای اندازهگیری جریانهای بزرگ در محیطهای سخت و نقاط با دسترسی دشوار معرفی کرده است.
اندازه گیری جریان AC تا 3000 آمپر
UNI-T UT281C امکان اندازهگیری جریان متناوب AC را در رنجهای 30A، 300A و 3000A فراهم میکند. حداکثر جریان قابل اندازهگیری این مدل 3000 آمپر AC است و دقت پایه اندازهگیری جریان برابر با ±(3%+5) اعلام شده است.
توجه داشته باشید که UT281C یک کلمپ متر AC است؛ بنابراین نباید آن را با مدلهای AC/DC UNI-T اشتباه گرفت. طبق مشخصات رسمی سازنده، قابلیت اصلی اندازهگیری این مدل، جریان AC تا 3000 آمپر است.
رنجهای اندازهگیری جریان
- رنج 30 آمپر AC با رزولوشن 0.01A
- رنج 300 آمپر AC با رزولوشن 0.1A
- رنج 3000 آمپر AC با رزولوشن 1A
- دقت پایه: ±(3%+5)
- انتخاب رنج: دستی
کویل فلکسی روگوفسکی با طول 45.7 سانتیمتر
یکی از مهمترین دلایل انتخاب کلمپ آمپرمتر فلکسی UNI-T UT281C، سنسور انعطافپذیر آن است. این دستگاه از کویل روگوفسکی با قطر تقریبی 8 میلیمتر استفاده میکند و طول بخش خمشونده آن حدود 18 اینچ یا 45.7 سانتیمتر است.
شعاع کویل نیز حدود 8 سانتیمتر اعلام شده است. انعطافپذیری کویل امکان قرار دادن آن اطراف کابلها و هادیهایی را فراهم میکند که در فضاهای تنگ یا اطراف مجموعههای بزرگ کابل قرار گرفتهاند.
مزیت سنسور فلکسی: در نقاطی که فضای کافی برای باز شدن فک کلمپ مترهای معمولی وجود ندارد، کویل انعطافپذیر را میتوان راحتتر در اطراف هادی قرار داد.
فناوری True RMS در UNI-T UT281C
True RMS یکی از قابلیتهای مهم این مدل است. در اندازهگیری جریان AC، مقدار مؤثر واقعی سیگنال برای ارزیابی جریان اهمیت دارد؛ بهخصوص زمانی که شکل موج جریان کاملاً سینوسی نباشد.
UT281C از True RMS برای اندازهگیری جریان AC استفاده میکند و به همین دلیل برای کاربردهای حرفهای برق و اندازهگیری جریان تجهیزات الکتریکی گزینه مناسبتری نسبت به کلمپمترهای ساده Average Responding محسوب میشود.
اندازهگیری جریان هجومی Inrush
هنگام روشن شدن برخی تجهیزات الکتریکی، جریان اولیه برای مدت کوتاهی میتواند بسیار بیشتر از جریان عادی کارکرد باشد. این جریان با عنوان Inrush Current یا جریان هجومی شناخته میشود.
UNI-T UT281C قابلیت اندازهگیری جریان هجومی در محدوده تقریبی 0.5A تا 3000A را دارد. این قابلیت برای بررسی جریان راهاندازی موتورهای الکتریکی، تجهیزات صنعتی و بارهایی که در لحظه روشن شدن جریان بالایی میکشند، کاربرد دارد. سازنده این محدوده را برای مرجع اعلام کرده است.
پاسخ فرکانسی 45 هرتز تا 500 هرتز
محدوده پاسخ فرکانسی اندازهگیری جریان AC در UT281C برابر با 45Hz تا 500Hz برای موج سینوسی اعلام شده است. این محدوده، دستگاه را برای بسیاری از کاربردهای رایج اندازهگیری جریان در سیستمهای برق AC مناسب میکند.
نمایشگر LCD با نور پسزمینه
این کلمپ متر به نمایشگر LCD با ابعاد تقریبی 32 × 34 میلیمتر مجهز شده است. نمایشگر دارای نور پسزمینه است تا خواندن مقدار اندازهگیریشده در محیطهای کمنور آسانتر باشد.
نمایشگر UT281C دارای 3000 Counts است و مقدار اندازهگیریشده را با نرخ تازهسازی حدود 3 بار در ثانیه نمایش میدهد.
Data Hold برای ثابت نگه داشتن مقدار اندازهگیری
قابلیت Data Hold امکان ثابت کردن مقدار نمایش دادهشده روی LCD را فراهم میکند. این ویژگی زمانی کاربرد دارد که کاربر پس از قرار دادن سنسور در محل اندازهگیری، امکان مشاهده همزمان نمایشگر را نداشته باشد.
نور پسزمینه و خاموش شدن خودکار
UT281C به Backlight مجهز است و امکان استفاده از دستگاه در محیطهای کمنور را فراهم میکند. همچنین قابلیت Auto Power Off برای کاهش مصرف باتری در نظر گرفته شده است. نشانگر کاهش شارژ باتری نیز وضعیت باتری را به کاربر اطلاع میدهد.
حفاظت IP54 و مقاومت در برابر سقوط 2 متری
یکی از ویژگیهای مهم سری UT281، طراحی مناسب برای محیطهای کاری سخت است. مدل UT281C دارای درجه حفاظت IP54 بوده و برای مقاومت در برابر سقوط از ارتفاع 2 متر نیز آزمایش شده است. این ویژگیها برای ابزار اندازهگیری مورد استفاده در محیطهای صنعتی اهمیت زیادی دارند.
درجه IP54 به معنای سطح مشخصی از حفاظت در برابر ورود گردوغبار و پاشش آب است؛ با این حال نباید دستگاه را ضدآب یا مناسب غوطهوری در آب در نظر گرفت.
رده ایمنی کلمپ متر UNI-T UT281C
منابع فنی مربوط به UT281C رده ایمنی CAT IV 600V را برای این مدل ذکر میکنند و برخی منابع مشخصات آن را به صورت CAT III 1000V / CAT IV 600V ارائه کردهاند. برای کاربرانی که با تابلوهای برق و مدارهای صنعتی سروکار دارند، رعایت دقیق محدودههای ایمنی و دستورالعملهای سازنده ضروری است.
مشخصات فنی مولتی متر کلمپی فلکسی UNI-T UT281C
| مشخصه فنی | مقدار |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT281C |
|---|
| نوع دستگاه |
کلمپ آمپرمتر فلکسی / مولتی متر کلمپی دیجیتال |
|---|
| نوع اندازهگیری جریان |
AC |
|---|
| حداکثر جریان AC |
3000A |
|---|
| رنجهای جریان AC |
30A / 300A / 3000A |
|---|
| دقت جریان AC |
±(3%+5) |
|---|
| رزولوشن رنج 30A |
0.01A |
|---|
| رزولوشن رنج 300A |
0.1A |
|---|
| رزولوشن رنج 3000A |
1A |
|---|
| نوع سنسور |
کویل انعطافپذیر Rogowski |
|---|
| قطر کویل |
حدود 8 میلیمتر |
|---|
| طول بخش انعطافپذیر |
45.7 سانتیمتر / 18 اینچ |
|---|
| شعاع کویل |
حدود 8 سانتیمتر |
|---|
| True RMS |
دارد |
|---|
| اندازهگیری جریان هجومی |
0.5A تا 3000A، برای مرجع |
|---|
| پاسخ فرکانسی |
45Hz تا 500Hz، موج سینوسی |
|---|
| انتخاب رنج |
دستی |
|---|
| تعداد شمارش نمایشگر |
3000 Counts |
|---|
| نوع نمایشگر |
LCD تکنمایش |
|---|
| ابعاد نمایشگر |
32 × 34 میلیمتر |
|---|
| نرخ بهروزرسانی |
3 بار در ثانیه |
|---|
| Data Hold |
دارد |
|---|
| بیزر |
دارد |
|---|
| نور پسزمینه |
دارد |
|---|
| خاموش شدن خودکار |
دارد |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| دمای کاری |
0 تا 50 درجه سانتیگراد |
|---|
| درجه حفاظت |
IP54 |
|---|
| مقاومت در برابر سقوط |
تا ارتفاع 2 متر |
|---|
| رده ایمنی |
CAT IV 600V؛ برخی منابع CAT III 1000V / CAT IV 600V |
|---|
| منبع تغذیه |
3 عدد باتری 1.5V نوع R03 / AAA |
|---|
| وزن |
236 گرم |
|---|
| ابعاد دستگاه |
350 × 190 × 55 میلیمتر |
|---|
| رنگ |
قرمز و خاکستری |
|---|
| گواهیها |
CE، UKCA، cETLus |
|---|
جدول محدوده و دقت اندازهگیری UNI-T UT281C
| پارامتر | محدوده | دقت |
|---|
| جریان AC |
0.00 تا 30.00A |
±(3%+5) |
| جریان AC |
0.0 تا 300.0A |
±(3%+5) |
| جریان AC |
0 تا 3000A |
±(3%+5) |
| جریان هجومی |
0.00 تا 3000A |
برای مرجع |
| پاسخ فرکانسی |
45Hz تا 500Hz |
موج سینوسی |
کاربردهای کلمپ آمپرمتر فلکسی UNI-T UT281C
طراحی فلکسی و ظرفیت اندازهگیری جریان تا 3000 آمپر باعث شده است UNI-T UT281C برای طیف متنوعی از کاربردهای برق صنعتی و تأسیسات الکتریکی مناسب باشد.
- اندازهگیری جریان AC کابلهای قدرت
- بررسی جریان تجهیزات و ماشینآلات صنعتی
- اندازهگیری جریان در تابلوهای برق
- بررسی جریان مدارهای توزیع برق
- اندازهگیری جریان کابلهای قطور
- اندازهگیری جریان در مکانهای با دسترسی دشوار
- بررسی جریان مصرفی تجهیزات الکتریکی
- اندازهگیری جریان راهاندازی موتورهای الکتریکی
- بررسی جریان هجومی تجهیزات
- تعمیر و نگهداری تجهیزات صنعتی
- عیبیابی سیستمهای الکتریکی AC
- اندازهگیری جریان در محیطهای صنعتی
- بازرسی و سرویس دورهای تجهیزات برق
مزایای مولتی متر کلمپی فلکسی UNI-T UT281C
- اندازهگیری جریان AC تا 3000 آمپر
- استفاده از سنسور انعطافپذیر Rogowski
- طول کویل فلکسی 45.7 سانتیمتر
- مناسب برای کابلها و هادیهای بزرگ
- فناوری True RMS
- اندازهگیری جریان هجومی Inrush
- نمایشگر 3000 Counts
- نور پسزمینه LCD
- قابلیت Data Hold
- خاموش شدن خودکار
- نشانگر باتری ضعیف
- درجه حفاظت IP54
- مقاومت در برابر سقوط از ارتفاع 2 متر
- وزن نسبتاً کم 236 گرم
- مناسب برای فضاهای محدود و دسترسی دشوار
چرا کلمپ فلکسی برای کابلهای ضخیم مناسب است؟
کلمپ مترهای معمولی دارای فک سخت هستند و برای قرار گرفتن اطراف یک هادی به فضای کافی برای باز شدن فک نیاز دارند. در بسیاری از تابلوهای برق، کابلها به شکل فشرده کنار یکدیگر قرار گرفتهاند و استفاده از فک سخت میتواند دشوار باشد.
در کلمپ متر فلکسی UNI-T UT281C به جای فک سخت از یک کویل انعطافپذیر استفاده شده است. این کویل را میتوان در اطراف هادی قرار داد و در نتیجه برای اندازهگیری جریان کابلهای بزرگ یا کابلهایی که دسترسی محدودی دارند، انعطاف بیشتری ایجاد میشود.
تفاوت UT281C با کلمپ مترهای فک سخت
تفاوت اصلی UT281C با کلمپ مترهای معمولی در نوع سنسور جریان است. UT281C از کویل انعطافپذیر روگوفسکی استفاده میکند، در حالی که بسیاری از کلمپ مترهای رایج دارای فک سخت هستند.
بنابراین اگر اولویت کاربر اندازهگیری جریانهای بالا در کابلهای بزرگ، تابلوهای متراکم یا نقاط دشوار برای دسترسی است، ساختار فلکسی میتواند مزیت مهمی باشد. در مقابل، اگر کاربر به اندازهگیری ولتاژ، مقاومت، ظرفیت خازنی یا جریان DC نیاز داشته باشد، باید مدل دیگری را انتخاب کند؛ زیرا UT281C یک کلمپ آمپرمتر تخصصی جریان AC است.
نحوه استفاده از UNI-T UT281C برای اندازهگیری جریان
- دستگاه را روشن کنید و رنج مناسب جریان را انتخاب کنید.
- اطمینان حاصل کنید که سنسور فلکسی سالم و بدون آسیبدیدگی است.
- کویل انعطافپذیر را در اطراف هادی موردنظر قرار دهید.
- حلقه کویل را بهدرستی بسته و قفل کنید.
- اطمینان حاصل کنید که هادی مورد اندازهگیری در محدوده مناسب کویل قرار گرفته است.
- مقدار جریان نمایش دادهشده روی LCD را مشاهده کنید.
- در صورت نیاز از Data Hold یا نور پسزمینه استفاده کنید.
برای اندازهگیری صحیح جریان با کلمپ فلکسی، باید هادی موردنظر به شکل مناسب داخل حلقه سنسور قرار گیرد. قرار گرفتن همزمان هادیهایی با جریانهای مخالف در حلقه میتواند باعث خنثی شدن بخشی از میدان و نمایش مقدار نادرست شود.
نکات مهم هنگام خرید کلمپ متر فلکسی UNI-T UT281C
هنگام انتخاب یک کلمپ متر 3000 آمپر باید نوع جریان موردنیاز را در نظر گرفت. UT281C برای جریان AC طراحی شده است و اگر اندازهگیری DC موردنیاز باشد، باید از مدل دیگری استفاده شود.
همچنین پیش از خرید باید به طول کویل، قطر کویل، حداکثر جریان، دقت، True RMS، قابلیت Inrush و رده ایمنی توجه شود. کویل 45.7 سانتیمتری UT281C برای بسیاری از کابلها و هادیهای بزرگ انعطافپذیری مناسبی ایجاد میکند.
نکات ایمنی استفاده از کلمپ آمپرمتر UT281C
اندازهگیری جریان در مدارهای قدرت و صنعتی میتواند خطرناک باشد. پیش از استفاده، بدنه دستگاه و کویل فلکسی را از نظر آسیبدیدگی بررسی کنید و تنها در محدودههای مجاز دستگاه کار کنید.
IP54 به معنای ضدآب بودن دستگاه نیست و نباید UT281C را در آب یا محیطهای دارای رطوبت شدید و شرایط خارج از محدوده مجاز استفاده کرد. همچنین مقاومت در برابر سقوط 2 متر به معنی مصونیت کامل دستگاه در برابر ضربه نیست.
هنگام کار با مدارهای برق، رعایت رده ایمنی، ولتاژ مجاز، دستورالعمل سازنده و تجهیزات حفاظت فردی ضروری است. برای کارهای تخصصی روی مدارهای قدرت، استفاده از ابزار توسط فرد دارای صلاحیت فنی توصیه میشود.
سوالات متداول درباره مولتی متر کلمپی فلکسی UNI-T UT281C
UNI-T UT281C تا چند آمپر را اندازهگیری میکند؟
حداکثر محدوده اندازهگیری جریان AC در UNI-T UT281C برابر با 3000 آمپر است و دستگاه دارای رنجهای 30A، 300A و 3000A است.
آیا UT281C جریان DC را اندازهگیری میکند؟
خیر. UT281C برای اندازهگیری جریان AC طراحی شده است. برای اندازهگیری جریان DC باید از کلمپ متر AC/DC مناسب استفاده شود.
آیا UNI-T UT281C قابلیت True RMS دارد؟
بله. UT281C به فناوری True RMS برای اندازهگیری جریان AC مجهز است.
نوع سنسور UT281C چیست؟
این مدل از کویل انعطافپذیر Rogowski برای اندازهگیری جریان استفاده میکند.
طول کویل فلکسی UT281C چقدر است؟
طول بخش انعطافپذیر کویل حدود 45.7 سانتیمتر یا 18 اینچ است.
قطر کویل UNI-T UT281C چقدر است؟
قطر کویل انعطافپذیر حدود 8 میلیمتر اعلام شده است و شعاع آن حدود 8 سانتیمتر است.
آیا UT281C جریان هجومی را اندازهگیری میکند؟
بله. این مدل دارای قابلیت Inrush Current است و محدوده تقریبی 0.5 تا 3000 آمپر برای آن اعلام شده است. این محدوده توسط سازنده برای مرجع مشخص شده است.
دقت اندازهگیری جریان UT281C چقدر است؟
دقت پایه اندازهگیری جریان AC در رنجهای اعلامشده برابر با ±(3%+5) است.
آیا UT281C ولتاژ AC را اندازهگیری میکند؟
UT281C مدل تخصصی اندازهگیری جریان AC با کویل فلکسی است و مشخصات رسمی این مدل قابلیت اندازهگیری ولتاژ را برای آن اعلام نکرده است.
آیا UT281C مقاومت را اندازهگیری میکند؟
خیر. قابلیت اندازهگیری مقاومت مربوط به مدل UT281E در سری UT281 است و نباید آن را به UT281C نسبت داد.
نمایشگر UNI-T UT281C چند شمارش دارد؟
نمایشگر UT281C دارای 3000 Counts است و مقدار اندازهگیریشده را با نرخ تقریبی 3 بار در ثانیه بهروزرسانی میکند.
آیا UT281C نور پسزمینه دارد؟
بله. نمایشگر این مدل دارای نور پسزمینه است و استفاده از آن در محیطهای کمنور را آسانتر میکند.
آیا UT281C قابلیت Data Hold دارد؟
بله. قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده روی صفحه وجود دارد.
آیا UNI-T UT281C خاموشی خودکار دارد؟
بله. قابلیت Auto Power Off برای کاهش مصرف باتری در دستگاه تعبیه شده است.
درجه حفاظت UT281C چیست؟
درجه حفاظت اعلامشده برای UT281C برابر با IP54 است.
آیا UT281C در برابر سقوط مقاوم است؟
بله. این مدل برای مقاومت در برابر سقوط از ارتفاع 2 متر آزمایش شده است.
وزن کلمپ متر UNI-T UT281C چقدر است؟
وزن دستگاه حدود 236 گرم است.
ابعاد UNI-T UT281C چقدر است؟
ابعاد دستگاه 350 × 190 × 55 میلیمتر اعلام شده است.
باتری UT281C چیست؟
دستگاه با سه عدد باتری 1.5 ولتی نوع R03 یا AAA تغذیه میشود.
آیا UT281C برای کابلهای ضخیم مناسب است؟
بله. استفاده از کویل انعطافپذیر 45.7 سانتیمتری باعث میشود قرار دادن سنسور اطراف هادیهای بزرگ و کابلهای قطور یا کابلهایی با دسترسی دشوار آسانتر شود.
UT281C برای چه کاربردهایی مناسب است؟
این مدل برای اندازهگیری جریان AC در تابلوهای برق، تجهیزات صنعتی، کابلهای قدرت، ماشینآلات، سیستمهای توزیع برق و بررسی جریان راهاندازی تجهیزات مناسب است.
تفاوت UT281C با کلمپ متر معمولی چیست؟
مهمترین تفاوت، استفاده از کویل فلکسی روگوفسکی به جای فک سخت است. این ساختار برای اندازهگیری جریان در کابلهای بزرگ و نقاطی که دسترسی به آنها دشوار است، انعطاف بیشتری ایجاد میکند.
