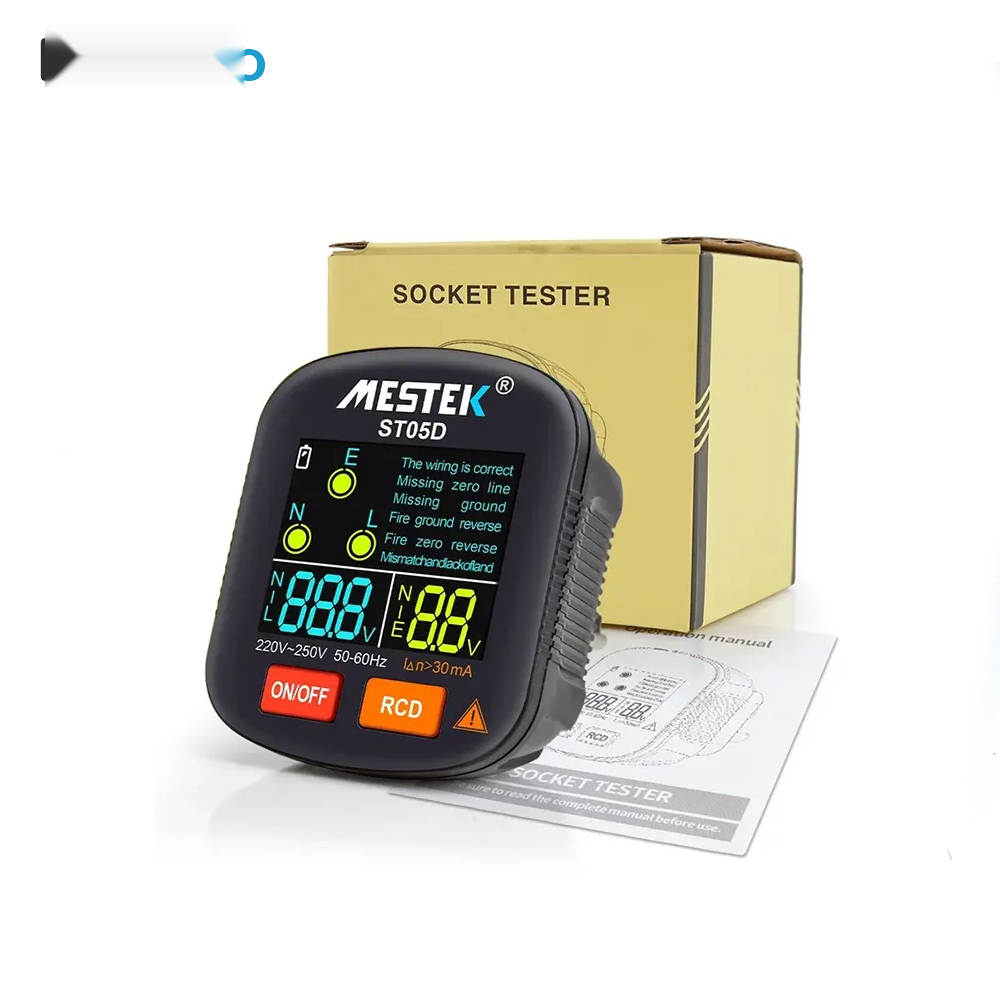

ارت سنج و تستر سوکت مستک مدل MESTEK ST05D
ارت سنج و تستر سوکت مستک مدل MESTEK ST05D یک تستر دیجیتال کاربردی برای بررسی سریع وضعیت سیم کشی پریزهای برق سه سوراخ، تشخیص صحیح بودن اتصال فاز، نول و ارت و همچنین تست عملکرد کلید محافظ جان یا RCD است. این دستگاه با طراحی مناسب برای پریزهای استاندارد اروپایی، در محدوده برق 220 تا 250 ولت و فرکانس 50 تا 60 هرتز کار می کند و می تواند وضعیت سیم کشی پریز را به صورت سریع روی نمایشگر دستگاه نشان دهد.
تستر پریز MESTEK ST05D برای برقکاران، تکنسین های تاسیسات، کارشناسان نگهداری و تعمیرات و همچنین بررسی اولیه سیم کشی ساختمان گزینه ای کاربردی است. دستگاه با قرار گرفتن در پریز، وضعیت اتصال سیم های فاز، نول و ارت را بررسی کرده و ولتاژ بین فاز و نول و همچنین ولتاژ بین نول و ارت را نمایش می دهد. به این ترتیب می توان برخی خطاهای رایج سیم کشی مانند قطع نول، قطع ارت یا جابه جایی سیم ها را سریع تر شناسایی کرد. :contentReference[oaicite:1]{index=1}
تستر پریز MESTEK ST05D چه کاربردی دارد؟
تستر سوکت مستک ST05D برای کنترل اولیه وضعیت پریزهای برق و بررسی صحت سیم کشی آنها طراحی شده است. این دستگاه با اتصال مستقیم به پریز، اطلاعات مربوط به وضعیت سیم های ورودی را روی نمایشگر نمایش می دهد و در صورت مشاهده برخی خطاهای سیم کشی، کاربر را مطلع می کند. استفاده از این ابزار می تواند در زمان عیب یابی اولیه مدارهای برق ساختمان، کارگاه ها، کارخانه ها، آزمایشگاه ها و پروژه های تاسیساتی مفید باشد.
- بررسی وضعیت سیم کشی پریزهای برق سه سوراخ
- تشخیص وضعیت اتصال فاز، نول و ارت
- اندازه گیری ولتاژ بین فاز و نول (L-N)
- اندازه گیری ولتاژ بین نول و ارت (N-E)
- بررسی عملکرد کلید محافظ جان RCD
- شناسایی برخی خطاهای متداول سیم کشی پریز
- استفاده در پروژه های ساختمانی و تاسیسات الکتریکی
ویژگی های ارت سنج و تستر سوکت مستک MESTEK ST05D
- مناسب پریزهای استاندارد اروپایی (EU Plug)
- محدوده کاری 220 تا 250 ولت AC
- فرکانس کاری 50 تا 60 هرتز
- نمایش ولتاژ فاز به نول (L-N)
- نمایش ولتاژ نول به ارت (N-E)
- مجهز به نمایشگر دیجیتال رنگی با خوانایی مناسب
- دارای نشانگر وضعیت سیم کشی پریز
- دارای قابلیت تست RCD با جریان تست بیش از 30 میلی آمپر
- نمایشگر وضعیت ضعیف شدن باتری
- وزن سبک و مناسب برای حمل و استفاده روزمره

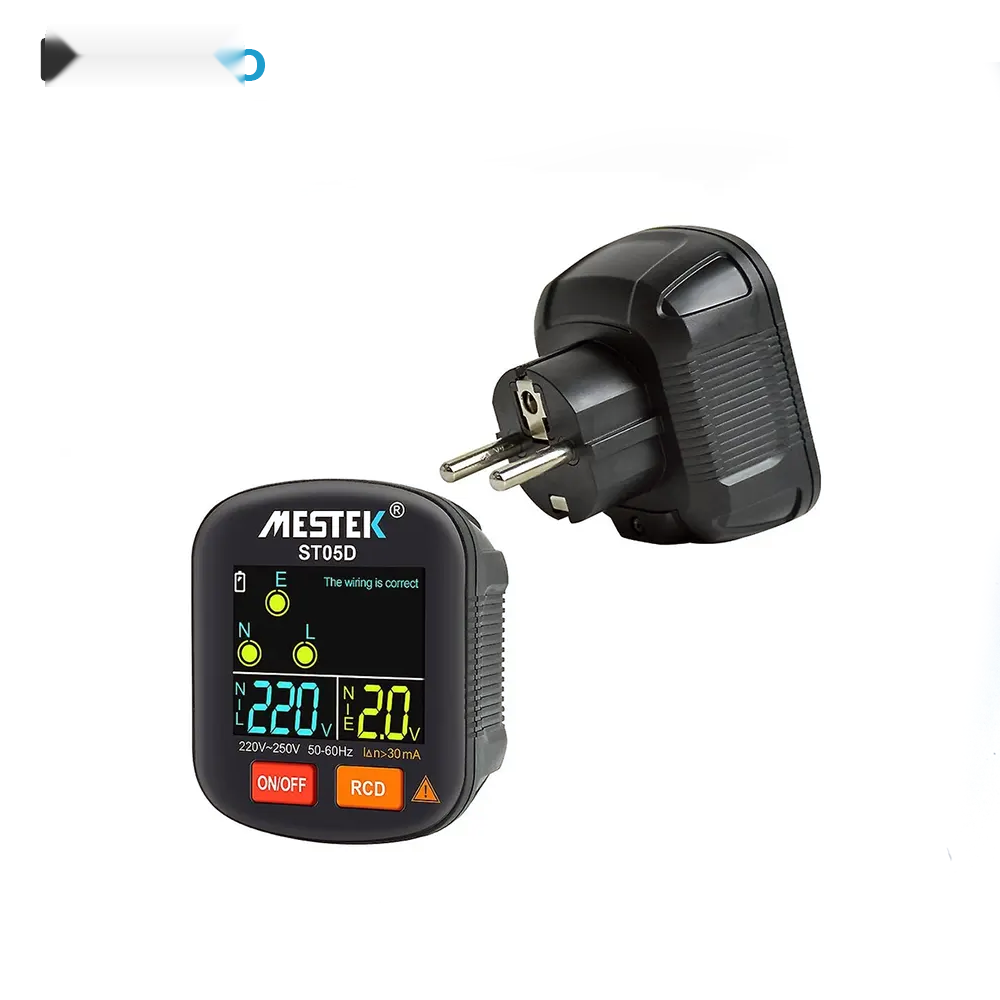

نمایشگر و نحوه تشخیص وضعیت پریز
یکی از مزیت های مهم MESTEK ST05D نمایش اطلاعات سیم کشی و ولتاژ روی صفحه نمایش دستگاه است. پس از اتصال تستر به پریز، وضعیت سیم کشی و مقادیر ولتاژ قابل مشاهده است. نمایشگر دستگاه همچنین دارای بخش هایی برای نمایش وضعیت باتری، وضعیت پایه های پریز، ولتاژ L-N، ولتاژ N-E و وضعیت سیم کشی است. این ساختار باعث می شود کاربر بتواند بدون استفاده از تجهیزات اندازه گیری حجیم، بررسی اولیه پریز را انجام دهد. :contentReference[oaicite:2]{index=2}
تست فاز، نول و ارت با MESTEK ST05D
برای بررسی وضعیت یک پریز، کافی است تستر ST05D را به پریز سه سوراخ مورد نظر متصل کنید. دستگاه پس از اتصال، وضعیت سیم کشی را روی نمایشگر نشان می دهد. در شرایط صحیح، وضعیت اتصال پریز قابل مشاهده است و در صورت وجود خطاهایی مانند قطع نول، قطع ارت یا جابه جایی برخی سیم ها، دستگاه می تواند وضعیت مربوطه را نمایش دهد. در صورت مشاهده خطای سیم کشی، اصلاح مدار باید توسط برقکار یا تکنسین متخصص انجام شود. :contentReference[oaicite:3]{index=3}
تست محافظ جان RCD با تستر پریز مستک ST05D
یکی از قابلیت های مهم این مدل، امکان بررسی عملکرد کلید محافظ جان RCD است. تست RCD برای بررسی اولیه عملکرد کلید نشتی جریان انجام می شود. مشخصات این مدل، جریان تست RCD بیش از 30mA و ولتاژ کاری RCD برابر با 220V ± 20V را اعلام می کند. :contentReference[oaicite:4]{index=4}
برای انجام تست RCD باید نکات ایمنی دفترچه راهنما رعایت شود. پیش از انجام تست، تجهیزات حساس یا وسایل برقی متصل به مدار را در نظر بگیرید، زیرا عملکرد RCD ممکن است باعث قطع برق مدار شود. تستر نیز نباید برای تعمیر یا اصلاح سیم کشی استفاده شود و در صورت مشاهده خطای جدی، بررسی مدار باید توسط فرد متخصص انجام گیرد. :contentReference[oaicite:5]{index=5}
خطاهایی که تستر سوکت ST05D می تواند شناسایی کند
تستر پریز MESTEK ST05D برای بررسی وضعیت سیم کشی پریز طراحی شده و می تواند برخی خطاهای رایج را از طریق نمایشگر به کاربر اعلام کند. از جمله این موارد می توان به قطع نول، قطع ارت، جابه جایی فاز و نول و برخی حالات نادرست اتصال فاز و ارت اشاره کرد. :contentReference[oaicite:6]{index=6}
- قطع یا باز بودن سیم نول
- قطع بودن اتصال ارت
- جابه جایی فاز و نول
- اتصال نادرست فاز و ارت
- برخی خطاهای مربوط به وضعیت سیم کشی پریز
مزایای استفاده از MESTEK ST05D برای برقکاران
تستر پریز مستک ST05D به دلیل اندازه کوچک، وزن پایین و عملکرد ساده، می تواند به عنوان یک ابزار همراه برای برقکاران و تکنسین های تاسیسات مورد استفاده قرار گیرد. برخلاف روش های سنتی که برای بررسی هر پریز ممکن است نیاز به چند ابزار مختلف باشد، این دستگاه امکان بررسی اولیه وضعیت سیم کشی، مشاهده ولتاژ و انجام تست RCD را در یک ابزار فراهم می کند.
کاربردهای تستر پریز MESTEK ST05D
- بررسی پریزهای ساختمان های مسکونی
- کنترل اولیه سیم کشی ساختمان های اداری و تجاری
- استفاده توسط برقکاران و تکنسین های تاسیسات
- بررسی پریزهای کارگاه ها و کارخانه ها
- کنترل اولیه مدارهای برق در پروژه های ساختمانی
- بررسی پریزهای آزمایشگاه ها و محیط های فنی
- عیب یابی اولیه سیم کشی قبل از تعمیرات
- تست اولیه عملکرد محافظ جان RCD
روش استفاده از تستر سوکت مستک ST05D
- دو عدد باتری AAA را با رعایت قطب مثبت و منفی داخل دستگاه قرار دهید.
- دستگاه را با کلید روشن/خاموش فعال کنید.
- تستر را مستقیماً به پریز سه سوراخ مورد نظر متصل کنید.
- وضعیت سیم کشی و مقادیر ولتاژ نمایش داده شده روی صفحه را بررسی کنید.
- در صورت نیاز و با رعایت کامل نکات ایمنی، تست RCD را انجام دهید.
- در صورت مشاهده خطای سیم کشی، قبل از استفاده از مدار، مشکل را توسط فرد متخصص بررسی و برطرف کنید.
طبق دستورالعمل، پیش از استفاده باید سلامت ظاهری دستگاه بررسی شود و در صورت آسیب دیدگی نباید از آن استفاده کرد. همچنین هنگام تست RCD احتمال قطع برق وجود دارد و لازم است این موضوع پیش از شروع تست در نظر گرفته شود. :contentReference[oaicite:7]{index=7}
مشخصات فنی تستر سوکت MESTEK ST05D
نوع دستگاه
تستر دیجیتال پریز و بررسی سیم کشی سوکت
نوع پریز
استاندارد اروپایی (EU Plug)
محدوده ولتاژ L-N
30 تا 250V AC
فرکانس اندازه گیری L-N
50 تا 60Hz
محدوده ولتاژ N-E
0.1 تا 10V AC
فرکانس اندازه گیری N-E
50 تا 60Hz
محدوده کاری مدل ST05D
220 تا 250V AC
جریان تست RCD
بیش از 30mA
ولتاژ کاری RCD
220V ± 20V
نمایشگر
نمایشگر دیجیتال رنگی VA
منبع تغذیه
2 عدد باتری AAA
دمای کاری
0 تا 40 درجه سانتی گراد
رطوبت کاری
20 تا 70 درصد RH
دمای نگهداری
10 تا 50 درجه سانتی گراد
رطوبت نگهداری
20 تا 80 درصد RH
ابعاد
حدود 50 × 47 × 62 میلی متر
مشخصات فنی فوق بر اساس اطلاعات منتشرشده برای سری ST05 و مدل ST05D تنظیم شده است. از جمله مشخصات تأییدشده این مدل می توان به اندازه گیری L-N در محدوده 30 تا 250 ولت، اندازه گیری N-E در محدوده 0.1 تا 10 ولت، باتری دو عدد AAA، جریان تست RCD بیش از 30mA و وزن حدود 106.8 گرم اشاره کرد. :contentReference[oaicite:8]{index=8}
سؤالات متداول درباره MESTEK ST05D
آیا MESTEK ST05D برای تست ارت پریز مناسب است؟
بله، این دستگاه وضعیت اتصال ارت پریز را به صورت اولیه بررسی می کند و می تواند وجود یا نبود اتصال صحیح ارت را در سیم کشی پریز نشان دهد؛ اما برای اندازه گیری دقیق مقاومت الکترود زمین بر حسب اهم، باید از ارت تستر تخصصی استفاده شود.
تستر ST05D چه ولتاژی را اندازه گیری می کند؟
این مدل ولتاژ بین فاز و نول (L-N) را در محدوده 30 تا 250 ولت و ولتاژ بین نول و ارت (N-E) را در محدوده 0.1 تا 10 ولت اندازه گیری می کند. :contentReference[oaicite:9]{index=9}
آیا MESTEK ST05D قابلیت تست محافظ جان دارد؟
بله. ST05D مجهز به عملکرد تست RCD است و جریان تست آن بیش از 30 میلی آمپر اعلام شده است. هنگام استفاده از این قابلیت باید احتمال قطع برق مدار را در نظر گرفت. :contentReference[oaicite:10]{index=10}
تستر پریز ST05D با برق 220 ولت سازگار است؟
بله. مدل ST05D نسخه مناسب پریزهای استاندارد اروپایی است و برای محدوده 220 تا 250 ولت و فرکانس 50 تا 60 هرتز طراحی شده است. :contentReference[oaicite:11]{index=11}
باتری تستر سوکت MESTEK ST05D چیست؟
این دستگاه از دو عدد باتری AAA استفاده می کند. طبق مشخصات منتشرشده، باتری ها در بسته بندی استاندارد دستگاه قرار ندارند و باید در صورت نیاز جداگانه تهیه شوند. :contentReference[oaicite:12]{index=12}
آیا ST05D می تواند مقاومت واقعی چاه ارت را اندازه گیری کند؟
خیر. ST05D یک تستر پریز و سیم کشی است و نباید آن را با ارت سنج سه سیمه یا چهار سیمه اشتباه گرفت. این دستگاه برای بررسی وضعیت اتصال ارت پریز و اندازه گیری ولتاژهای مربوط به سیم کشی طراحی شده است، نه اندازه گیری مقاومت چاه ارت با واحد اهم.
تفاوت تستر پریز با ارت سنج چیست؟
تستر پریز مانند ST05D برای بررسی سریع وضعیت سیم کشی، فاز، نول، ارت و RCD در یک پریز استفاده می شود؛ در حالی که ارت سنج تخصصی برای اندازه گیری مقاومت سیستم اتصال زمین و الکترود ارت به کار می رود. بنابراین هر دستگاه کاربرد متفاوتی دارد.
آیا استفاده از ST05D برای افراد غیرمتخصص توصیه می شود؟
دستگاه برای بررسی سریع پریز طراحی شده است، اما به دلیل ارتباط مستقیم با برق شهر، رعایت نکات ایمنی ضروری است. در صورت مشاهده خطای سیم کشی یا هرگونه وضعیت غیرعادی، تعمیر و اصلاح مدار باید توسط برقکار واجد صلاحیت انجام شود. :contentReference[oaicite:13]{index=13}
جمع بندی
ارت سنج و تستر سوکت MESTEK ST05D یک ابزار کوچک و کاربردی برای بررسی اولیه پریزهای برق، نمایش ولتاژ، تشخیص وضعیت فاز، نول و ارت و تست عملکرد RCD است. پشتیبانی از پریز استاندارد اروپایی، نمایشگر دیجیتال خوانا، قابلیت اندازه گیری L-N و N-E و امکان تست محافظ جان، این مدل را به گزینه ای مناسب برای برقکاران، تکنسین های تاسیسات و کنترل های اولیه سیم کشی تبدیل کرده است.
اگر هدف شما تشخیص سریع خطاهای سیم کشی پریز، بررسی اتصال ارت، مشاهده ولتاژ برق شهر و تست اولیه محافظ جان باشد، MESTEK ST05D می تواند ابزار مناسبی برای کارهای روزمره و عیب یابی اولیه باشد. توجه داشته باشید که این دستگاه جایگزین ارت تستر تخصصی برای اندازه گیری مقاومت واقعی سیستم زمین نیست.
