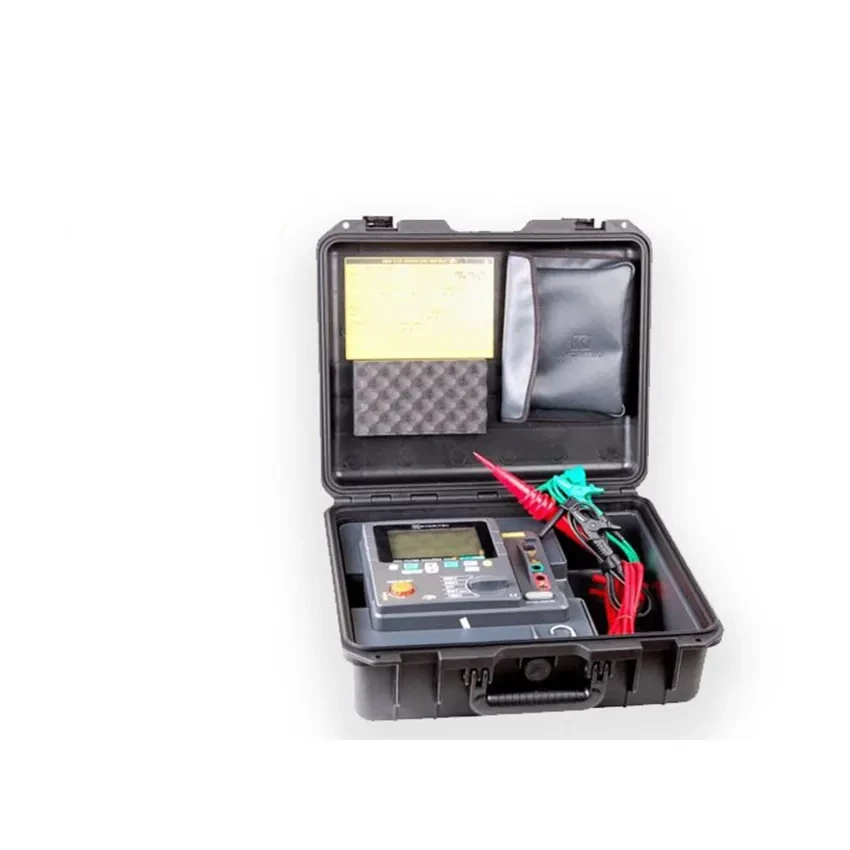

میگر دیجیتال 5000 ولتی ولتاژ بالا کیوریتسو KYORITSU 3127
میگر دیجیتال 5000 ولتی کیوریتسو KYORITSU 3127 یک تستر عایق ولتاژ بالا و حرفهای برای اندازهگیری مقاومت عایقی تجهیزات و مدارهای الکتریکی است. این دستگاه برای تست و ارزیابی وضعیت عایق کابلها، موتورها، ترانسفورماتورها، ژنراتورها، ماشینهای دوار، مدارهای الکتریکی و سایر تجهیزات فشار متوسط و فشار قوی طراحی شده است. استفاده از ولتاژهای تست بالا امکان بررسی دقیقتر کیفیت عایق و شناسایی ضعف، فرسودگی یا نشتی جریان در سیستمهای الکتریکی را فراهم میکند.
میگر کیوریتسو مدل 3127 دارای پنج سطح ولتاژ تست 250، 500، 1000، 2500 و 5000 ولت است و در بالاترین سطح تست میتواند مقاومت عایقی را تا 9.99 ترااهم اندازهگیری کند. این ویژگی، KYORITSU 3127 را به گزینهای مناسب برای تست عایق تجهیزات الکتریکی حساس و سیستمهایی تبدیل میکند که نیاز به ارزیابی مقاومت عایقی در محدودههای بسیار بالا دارند. جریان اتصال کوتاه دستگاه حداکثر 5 میلیآمپر است.
این تستر مقاومت عایقی 5 کیلوولت کیوریتسو 3127 علاوه بر اندازهگیری مقاومت عایقی، مجموعهای از آزمونهای تشخیصی پیشرفته شامل IR، PI، DAR، DD، SV و RAMP را در اختیار کاربر قرار میدهد. این آزمونها به تکنسین کمک میکنند وضعیت عایق را تنها بر اساس یک مقدار مقاومت ارزیابی نکند و تغییرات و رفتار عایق را در طول فرآیند تست نیز بررسی نماید.
یکی از قابلیتهای مهم مگااهممتر KYORITSU 3127 امکان اندازهگیری ولتاژ AC و DC در محدوده 30 تا 600 ولت، جریان از 0.00 نانوآمپر تا 5.50 میلیآمپر و ظرفیت خازنی از 5 نانوفاراد تا 50 میکروفاراد است. در حالت تست 5000 ولت، محدوده اندازهگیری ظرفیت خازنی تا 25 میکروفاراد است. این قابلیتها باعث میشوند دستگاه علاوه بر تست مقاومت عایقی، ابزار مناسبی برای بررسی پارامترهای مرتبط با مدار و تجهیزات تحت آزمایش نیز باشد.
ارتباط بیسیم Bluetooth در میگر KYORITSU 3127
یکی از مهمترین مزایای میگر دیجیتال کیوریتسو 3127، قابلیت ارتباط بیسیم Bluetooth 5.0 است. اطلاعات اندازهگیریشده میتواند به صورت بیسیم به رایانه و دستگاههای سازگار منتقل شود و نتایج تست را به صورت لحظهای مشاهده و ثبت کرد. دستگاه همچنین از رابط USB برای انتقال اطلاعات به کامپیوتر پشتیبانی میکند و حافظه داخلی و قابلیت ثبت دادهها امکان نگهداری نتایج اندازهگیری را فراهم میسازد.
آزمونهای تشخیصی عایق در KYORITSU 3127
- IR: اندازهگیری مقاومت عایقی برای ارزیابی کیفیت کلی عایق
- PI: شاخص قطبش برای بررسی وضعیت عایق در یک بازه زمانی مشخص
- DAR: نسبت جذب دیالکتریک برای تحلیل رفتار عایق
- DD: آزمون تخلیه دیالکتریک برای بررسی وضعیت عایق
- SV: آزمون مرحلهای ولتاژ برای بررسی رفتار عایق در ولتاژهای مختلف
- RAMP: افزایش کنترلشده ولتاژ برای بررسی روند تغییرات عایق
نمایشگر و امکانات کاربردی میگر کیوریتسو 3127
این دستگاه به نمایشگر LCD بزرگ با نور پسزمینه و نمودار میلهای مجهز شده است تا مشاهده مقدار مقاومت و تغییرات آن در حین تست آسانتر باشد. نمودار میلهای امکان مشاهده سریع روند تغییر مقاومت عایقی را فراهم میکند. همچنین قابلیت فیلتر دستگاه به کاهش تأثیر نویزهای محیطی و دستیابی به نتایج پایدارتر در شرایط اندازهگیری کمک میکند.
تخلیه خودکار ولتاژ پس از تست
در تستهای مقاومت عایقی با ولتاژ بالا، ممکن است پس از پایان اندازهگیری مقداری بار الکتریکی در تجهیز تحت آزمایش باقی بماند. KYORITSU 3127 پس از پایان تست، ولتاژ باقیمانده را به صورت خودکار تخلیه میکند و امکان مشاهده وضعیت تخلیه روی نمایشگر وجود دارد. این قابلیت در کنار رعایت دستورالعملهای ایمنی، به افزایش ایمنی کاربر هنگام پایان آزمون کمک میکند.
بدنه مقاوم و استاندارد ایمنی
میگر 5000 ولتی کیوریتسو 3127 برای استفادههای حرفهای و میدانی طراحی شده است. بدنه و کیف حمل مقاوم آن امکان جابهجایی دستگاه و تجهیزات جانبی را آسان میکند. این مدل با استانداردهای ایمنی مرتبط از جمله IEC 61010-1، IEC 61010-2-030، IEC 61010-2-034، IEC 61010-031 و IEC 61326-1 مطابقت دارد و دارای رده ایمنی CAT IV 600V است. همچنین درجه حفاظت دستگاه در حالت بسته بودن درپوش IP65 است.
ویژگیهای میگر دیجیتال 5000 ولتی کیوریتسو KYORITSU 3127
- تستر عایق ولتاژ بالا با قابلیت تست تا 5000 ولت
- پنج ولتاژ تست 250، 500، 1000، 2500 و 5000 ولت
- اندازهگیری مقاومت عایقی تا 9.99 ترااهم در تست 5000 ولت
- حداکثر جریان اتصال کوتاه 5 میلیآمپر
- آزمونهای تشخیصی IR، PI، DAR، DD، SV و RAMP
- اندازهگیری ولتاژ AC و DC از 30 تا 600 ولت
- اندازهگیری جریان از 0.00 نانوآمپر تا 5.50 میلیآمپر
- اندازهگیری ظرفیت خازنی از 5 نانوفاراد تا 50 میکروفاراد
- ارتباط بیسیم Bluetooth 5.0 برای انتقال داده
- رابط USB برای انتقال اطلاعات به کامپیوتر
- حافظه داخلی و قابلیت ثبت دادههای اندازهگیری
- نمایشگر LCD بزرگ مجهز به نور پسزمینه و نمودار میلهای
- فیلتر برای کاهش تأثیر نویز و ایجاد اندازهگیری پایدارتر
- تخلیه خودکار بار الکتریکی پس از پایان تست عایق
- درجه حفاظت IP65 در حالت بسته بودن درپوش
- تغذیه توسط باتری قابل شارژ 12 ولت
- مناسب برای تست کابل، موتور، ترانسفورماتور، ژنراتور و تجهیزات فشار متوسط و بالا
مشخصات فنی میگر دیجیتال KYORITSU 3127
مدل
KYORITSU 3127 / KEW 3127
نوع دستگاه
تستر مقاومت عایقی ولتاژ بالا
ولتاژهای تست
250V / 500V / 1000V / 2500V / 5000V
حداکثر مقاومت عایقی
9.99TΩ در ولتاژ تست 5000V
جریان اتصال کوتاه
حداکثر 5.0mA
اندازهگیری ولتاژ AC
30 تا 600V در فرکانس 50/60Hz
اندازهگیری ولتاژ DC
±30 تا ±600V
دقت اندازهگیری ولتاژ
±(2% از مقدار خواندهشده + 3 رقم)
اندازهگیری جریان
0.00nA تا 5.50mA
اندازهگیری ظرفیت خازنی
5.0nF تا 50.0µF
آزمونهای تشخیصی
IR / PI / DAR / DD / SV / RAMP
ارتباطات
USB و Bluetooth 5.0
منبع تغذیه
باتری قابل شارژ سربی 12V
درجه حفاظت
IP65 با درپوش بسته
ابعاد دستگاه
208 × 225 × 130 میلیمتر
ابعاد با کیف سخت
380 × 430 × 154 میلیمتر
وزن دستگاه
حدود 4 کیلوگرم با باتری
وزن با تجهیزات و کیف
حدود 8 کیلوگرم
کاربردهای میگر 5000 ولتی KYORITSU 3127
میگر کیوریتسو 3127 برای بازرسی، نگهداری پیشگیرانه و عیبیابی سیستمهای الکتریکی مورد استفاده قرار میگیرد. از مهمترین کاربردهای این دستگاه میتوان به تست مقاومت عایقی کابلهای قدرت، موتورهای الکتریکی، ترانسفورماتورها، ژنراتورها، ماشینهای دوار، مدارهای الکتریکی و تجهیزات ولتاژ بالا اشاره کرد. قابلیت انجام آزمونهای PI و DAR نیز امکان تحلیل بهتر وضعیت عایق و تشخیص روند افت کیفیت آن را فراهم میکند.
سوالات متداول درباره میگر KYORITSU 3127
میگر KYORITSU 3127 تا چه ولتاژی تست عایق انجام میدهد؟
این دستگاه دارای پنج سطح ولتاژ تست 250، 500، 1000، 2500 و 5000 ولت است و برای تستهای عایقی ولتاژ بالا طراحی شده است.
حداکثر مقاومت عایقی قابل اندازهگیری با KYORITSU 3127 چقدر است؟
در حالت تست 5000 ولت، حداکثر محدوده اندازهگیری مقاومت عایقی دستگاه 9.99 ترااهم است.
آیا KYORITSU 3127 قابلیت اتصال به کامپیوتر دارد؟
بله. دستگاه به رابط USB و ارتباط بیسیم Bluetooth 5.0 مجهز است و امکان انتقال و ثبت دادههای اندازهگیریشده را فراهم میکند.
آیا این میگر قابلیت انجام تست PI و DAR را دارد؟
بله. KYORITSU 3127 علاوه بر اندازهگیری مقاومت عایقی، آزمونهای تشخیصی PI، DAR، DD، SV و RAMP را نیز پشتیبانی میکند.
میگر کیوریتسو 3127 برای چه تجهیزاتی مناسب است؟
این دستگاه برای تست عایق کابلها، موتورهای الکتریکی، ترانسفورماتورها، ژنراتورها، ماشینهای دوار، مدارهای الکتریکی و تجهیزات فشار متوسط و فشار بالا کاربرد دارد.
آیا KYORITSU 3127 پس از پایان تست، ولتاژ باقیمانده را تخلیه میکند؟
بله. دستگاه پس از پایان تست مقاومت عایقی، بار الکتریکی باقیمانده در تجهیز تحت آزمایش را به صورت خودکار تخلیه میکند و وضعیت تخلیه را نیز نمایش میدهد.
درجه حفاظت میگر KYORITSU 3127 چقدر است؟
درجه حفاظت دستگاه در حالت بسته بودن درپوش IP65 است که مقاومت مناسبی در برابر نفوذ گردوغبار و آب برای استفادههای میدانی فراهم میکند.
منبع تغذیه میگر 3127 چیست؟
این دستگاه از باتری قابل شارژ سربی 12 ولت استفاده میکند و امکان شارژ آن از طریق منبع تغذیه مناسب فراهم شده است.
