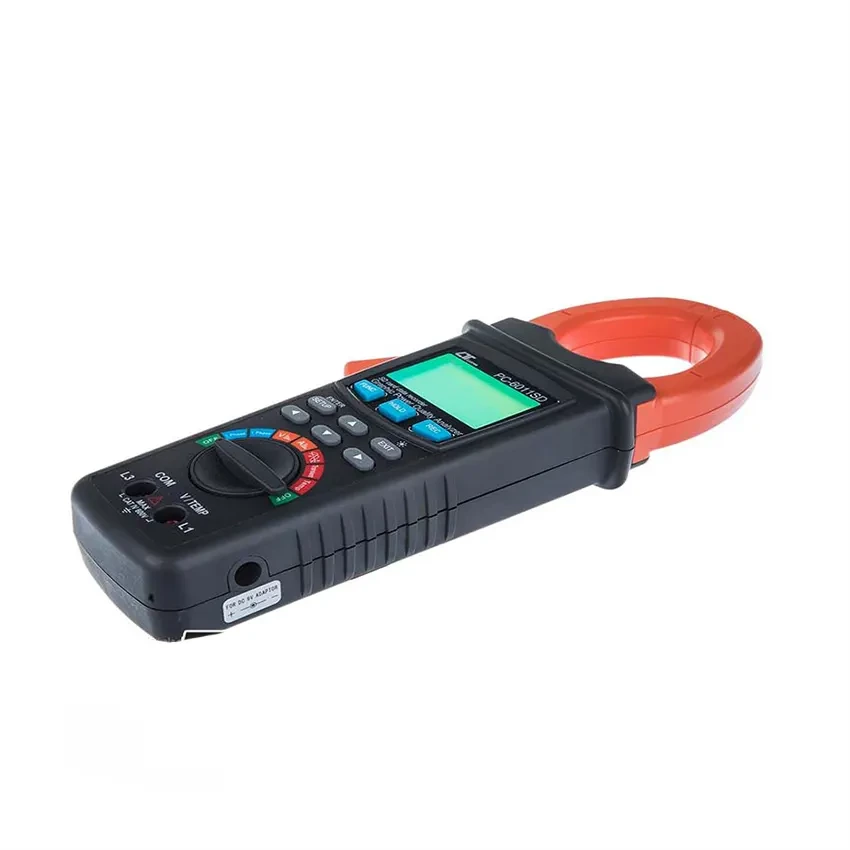

معرفی پاور آنالایزر کلمپی لوترون مدل LUTRON PC-6011SD
پاور آنالایزر کلمپی لوترون مدل LUTRON PC-6011SD یک دستگاه حرفهای برای اندازهگیری و تحلیل پارامترهای الکتریکی در سیستمهای تکفاز و سهفاز متعادل است. این دستگاه با ترکیب قابلیتهای کلمپ پاورمتر، آنالایزر کیفیت توان، هارمونیک آنالایزر و دیتالاگر، امکان بررسی دقیق ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، انرژی، فرکانس، زاویه فاز، هارمونیکها و اعوجاج هارمونیکی کل یا THD را فراهم میکند.
یکی از مهمترین مزایای پاور آنالایزر لوترون PC-6011SD استفاده از فناوری True RMS برای اندازهگیری ولتاژ و جریان AC است. این ویژگی باعث میشود دستگاه بتواند مقادیر مؤثر سیگنالهای الکتریکی را با دقت مناسبی در مدارهای دارای شکل موجهای غیرایدهآل اندازهگیری کند. محدوده اندازهگیری ولتاژ این مدل از 10 تا 600 ولت AC و محدوده اندازهگیری جریان آن تا 2000 آمپر AC است و فک کلمپ میتواند هادیهایی با قطر حداکثر حدود 57 میلیمتر را دربر بگیرد. :contentReference[oaicite:1]{index=1}
LUTRON PC-6011SD علاوه بر اندازهگیری پارامترهای لحظهای، امکان ثبت اطلاعات به صورت Real-Time روی کارت حافظه Micro SD را نیز دارد. اطلاعات ذخیرهشده همراه با تاریخ و زمان ثبت شده و میتوان آنها را برای بررسیهای بعدی به رایانه منتقل و در نرمافزارهایی مانند Excel تحلیل کرد. بازه نمونهبرداری دیتالاگر نیز از حدود 2 ثانیه تا 7200 ثانیه قابل تنظیم است. :contentReference[oaicite:2]{index=2}
چرا پاور آنالایزر کلمپی LUTRON PC-6011SD انتخاب مناسبی است؟
اگر هدف شما فقط اندازهگیری جریان یا ولتاژ نیست و به بررسی عملکرد یک سیستم برق، میزان مصرف انرژی، توان اکتیو و راکتیو، ضریب توان، هارمونیکها و تغییرات شبکه نیاز دارید، پاور آنالایزر کلمپی PC-6011SD میتواند ابزار کاربردیتری نسبت به یک کلمپمتر معمولی باشد. وجود کلمپ جریان باعث میشود اندازهگیری جریان بدون نیاز به باز کردن مدار انجام شود و قابلیت دیتالاگر نیز امکان ثبت رفتار تجهیزات در طول زمان را فراهم میکند.

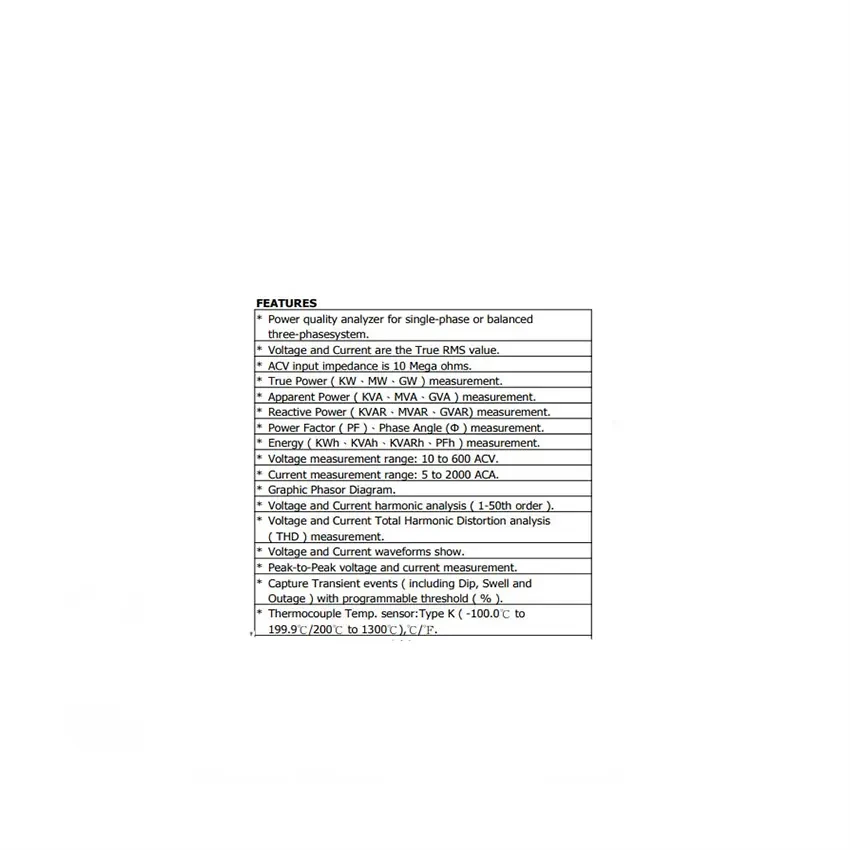

قابلیتهای اندازهگیری LUTRON PC-6011SD
- اندازهگیری ولتاژ AC به روش True RMS
- اندازهگیری جریان AC به کمک کلمپ تا 2000 آمپر
- اندازهگیری توان اکتیو یا واقعی (kW، MW، GW)
- اندازهگیری توان ظاهری (kVA، MVA، GVA)
- اندازهگیری توان راکتیو (kVAR، MVAR، GVAR)
- اندازهگیری ضریب توان (PF)
- اندازهگیری زاویه فاز در محدوده 180- تا 180+ درجه
- اندازهگیری انرژی بر حسب kWh، kVAh، kVARh و PFh
- اندازهگیری فرکانس شبکه
- تحلیل هارمونیک ولتاژ و جریان تا مرتبه 50
- اندازهگیری اعوجاج هارمونیکی کل یا THD
- نمایش شکل موج ولتاژ و جریان
- نمایش نمودار فازوری (Graphic Phasor Diagram)
- تشخیص و ثبت رخدادهای گذرا مانند افت ولتاژ، افزایش ولتاژ و قطع برق
- اندازهگیری دما با ترموکوپل Type K
آنالیز هارمونیک و THD با PC-6011SD
یکی از کاربردهای مهم پاور آنالایزر کلمپی لوترون PC-6011SD، بررسی هارمونیکهای موجود در شبکه برق است. این دستگاه قابلیت نمایش هارمونیکهای ولتاژ و جریان از مرتبه اول تا پنجاهم را دارد و امکان بررسی Total Harmonic Distortion یا THD را فراهم میکند. چنین قابلیتی برای بررسی کیفیت توان، شناسایی بارهای غیرخطی، تحلیل مشکلات ناشی از تجهیزات الکترونیک قدرت و بررسی شرایط نامناسب شبکه برق اهمیت زیادی دارد. :contentReference[oaicite:3]{index=3}
در مشخصات فنی دستگاه، دقت اندازهگیری THD برای محدوده 0 تا 20 درصد برابر با ±(2%+5d) و برای محدوده 20.1 تا 100 درصد برابر با ±(6%+10d) اعلام شده است. همچنین تحلیل هارمونیک ولتاژ و جریان تا مرتبه 50 امکانپذیر است. :contentReference[oaicite:4]{index=4}
دیتالاگر و ثبت اطلاعات روی کارت حافظه
LUTRON PC-6011SD به سیستم ثبت اطلاعات Real-Time مجهز است و دادههای اندازهگیریشده را همراه با اطلاعات زمانی شامل سال، ماه، روز، ساعت، دقیقه و ثانیه ذخیره میکند. نرخ نمونهبرداری دیتالاگر از 2 تا 7200 ثانیه قابل تنظیم است؛ بنابراین میتوان دستگاه را برای اندازهگیریهای کوتاهمدت یا پایش طولانیتر تجهیزات مورد استفاده قرار داد. :contentReference[oaicite:5]{index=5}
دستگاه با کارت Micro SD عرضه میشود و منابع فنی مختلف ظرفیتهای متفاوتی را برای کارت حافظه ذکر کردهاند؛ در برخی مشخصات، کارت 8GB به عنوان کارت همراه دستگاه و در منابع جدیدتر ظرفیت حداکثر 32GB ذکر شده است. بنابراین ظرفیت کارت همراه بهتر است هنگام خرید از فروشنده استعلام شود. :contentReference[oaicite:6]{index=6}
اتصال پاور آنالایزر لوترون به کامپیوتر
برای انتقال اطلاعات، PC-6011SD از رابطهای USB و RS-232 پشتیبانی میکند. دادههای ذخیرهشده روی کارت حافظه نیز میتوانند برای تحلیل بیشتر به رایانه منتقل شوند. در منابع فنی، کابلهای USB-01 و RS232 مدل UPCB-02 و نرمافزارهای اختصاصی به عنوان تجهیزات جانبی این خانواده معرفی شدهاند. :contentReference[oaicite:7]{index=7}
اندازهگیری دما با ترموکوپل Type K
این مدل علاوه بر پارامترهای الکتریکی، امکان اندازهگیری دما با استفاده از ترموکوپل نوع K را نیز دارد. محدوده اندازهگیری دمای اعلامشده برای سنسور Type K از 100- تا 1300 درجه سانتیگراد است؛ در محدوده 100- تا 199.9 درجه، رزولوشن 0.1 درجه و در محدوده 200 تا 1300 درجه، رزولوشن 1 درجه سانتیگراد است. :contentReference[oaicite:8]{index=8}
تشخیص رخدادهای گذرا در شبکه برق
یکی از قابلیتهای مهم این دستگاه، امکان ثبت رخدادهای گذرا شامل Dip، Swell و Outage است. آستانه تشخیص این رخدادها قابلیت تنظیم دارد و به کاربر اجازه میدهد افت، افزایش یا قطع غیرعادی ولتاژ را در سیستم مورد بررسی قرار دهد. این قابلیت در عیبیابی تجهیزات حساس و بررسی مشکلات کیفیت توان کاربرد زیادی دارد. :contentReference[oaicite:9]{index=9}
نسبت PT قابل برنامهریزی
در پروژههایی که اندازهگیری از طریق ترانسفورماتور ولتاژ انجام میشود، قابلیت تنظیم PT Ratio اهمیت زیادی دارد. در LUTRON PC-6011SD نسبت PT از 1 تا 1000 قابل برنامهریزی است و امکان استفاده از دستگاه را در سیستمهایی که اندازهگیری مستقیم ولتاژ در آنها انجام نمیشود افزایش میدهد. :contentReference[oaicite:10]{index=10}
این پاور آنالایزر برای چه کسانی مناسب است؟
- مهندسان برق قدرت و کارشناسان کیفیت توان
- تکنسینهای برق صنعتی و تعمیر و نگهداری
- تکنسینهای تابلو برق و تجهیزات الکتریکی
- کارشناسان عیبیابی و نگهداری ماشینآلات صنعتی
- پیمانکاران برق و تأسیسات صنعتی
- کارخانهها و واحدهای تولیدی
- نیروگاهها و مراکز توزیع برق
- صنایع نفت، گاز و پتروشیمی
- شرکتهای خدمات فنی و مهندسی
- آزمایشگاهها و مراکز آموزشی مهندسی برق
کاربردهای پاور آنالایزر کلمپی PC-6011SD
- بررسی کیفیت توان در شبکههای تکفاز و سهفاز متعادل
- اندازهگیری مصرف انرژی تجهیزات صنعتی
- تحلیل توان اکتیو، راکتیو و ظاهری
- بررسی ضریب توان و زاویه فاز
- تحلیل هارمونیکهای ولتاژ و جریان
- بررسی THD و مشکلات اعوجاج هارمونیکی
- پایش طولانیمدت پارامترهای شبکه با دیتالاگر
- بررسی افت ولتاژ، افزایش ولتاژ و قطعی برق
- عیبیابی سیستمهای توزیع برق و تجهیزات صنعتی
- بررسی عملکرد موتور، تابلو برق و ماشینآلات صنعتی
مزایای استفاده از کلمپ پاور آنالایزر لوترون
- اندازهگیری بدون قطع مدار: کلمپ جریان امکان اندازهگیری جریان هادی را بدون نیاز به قطع سیم فراهم میکند.
- True RMS: اندازهگیری مؤثر ولتاژ و جریان AC برای تحلیل دقیقتر سیستمهای الکتریکی.
- پایش طولانیمدت: ثبت اطلاعات در کارت Micro SD برای تحلیل روند تغییرات پارامترها.
- تحلیل کیفیت توان: بررسی هارمونیک، THD، توان، ضریب توان و رخدادهای گذرا.
- کاربری چندمنظوره: ترکیب چندین ابزار اندازهگیری در یک دستگاه قابل حمل.
نحوه استفاده از LUTRON PC-6011SD
برای استفاده از دستگاه ابتدا نوع سیستم اندازهگیری و محدوده مورد نیاز را مشخص کنید. سپس کلمپ جریان را به شکل صحیح روی هادی مورد نظر قرار دهید و سیمهای تست ولتاژ را مطابق دستورالعمل دستگاه متصل کنید. پس از روشن کردن دستگاه، پارامتر مورد نظر مانند ولتاژ، جریان، توان، PF، فرکانس یا هارمونیک را انتخاب کنید. برای پایش طولانیمدت میتوانید قابلیت Data Logger را فعال کرده و فاصله نمونهبرداری را تنظیم کنید. دادههای ثبتشده روی کارت Micro SD ذخیره شده و سپس میتوان آنها را برای تحلیل بیشتر به رایانه منتقل کرد.
نکات مهم ایمنی هنگام استفاده
- قبل از اندازهگیری، محدوده مجاز ولتاژ و جریان دستگاه را بررسی کنید.
- از قرار دادن کلمپ روی چند هادی به صورت همزمان خودداری کنید؛ مگر اینکه روش اندازهگیری مورد نظر مطابق دستورالعمل دستگاه باشد.
- در زمان کار با مدارهای برق صنعتی از تجهیزات حفاظت فردی مناسب استفاده کنید.
- از استفاده دستگاه در شرایط خارج از محدوده دمایی و رطوبتی مجاز خودداری کنید.
- هنگام اتصال و جداسازی پرابها، اصول ایمنی کار با مدارهای برقدار را رعایت کنید.
- برای جلوگیری از آسیب به دستگاه، هیچگاه ورودیها را با ولتاژ یا جریان بالاتر از محدوده مجاز درگیر نکنید.

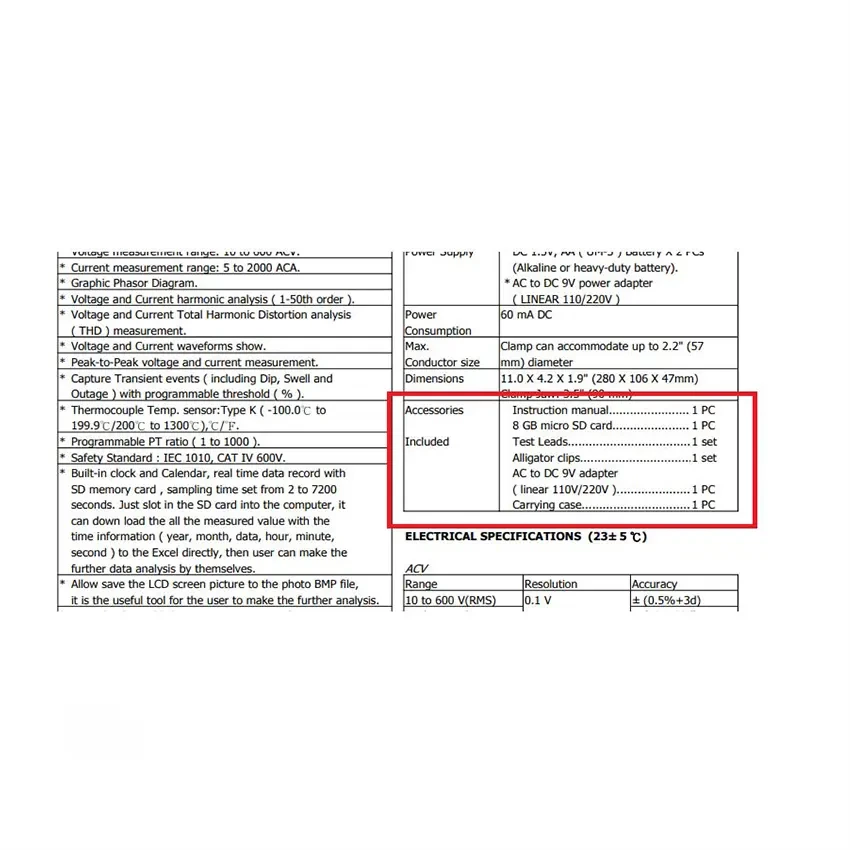

مشخصات فنی پاور آنالایزر کلمپی لوترون PC-6011SD
نوع دستگاه
Clamp Power Analyzer / Power Quality Analyzer
نوع سیستم
تکفاز و سهفاز متعادل
اندازهگیری ولتاژ AC
10 تا 600 ولت AC، True RMS
دقت ولتاژ AC
±(0.5% + 3d)
اندازهگیری جریان AC
5 تا 2000 آمپر AC، بسته به مشخصات منبع فنی/کلمپ
قطر قابل پوشش هادی توسط کلمپ
حداکثر حدود 57 میلیمتر
توان اکتیو
تا حدود 1.8MW و نمایش بر حسب W / kW / MW / GW
توان ظاهری
W / VA / kVA / MVA / GVA
توان راکتیو
VAR / kVAR / MVAR / GVAR
انرژی
kWh، kVAh، kVARh و PFh
زاویه فاز
180- تا 180+ درجه
تحلیل هارمونیک
مرتبه 1 تا 50 ولتاژ و جریان
شکل موج
نمایش شکل موج ولتاژ و جریان
ثبت رخدادهای گذرا
Dip، Swell و Outage با آستانه قابل تنظیم
محدوده دمای Type K
100- تا 1300 درجه سانتیگراد
نسبت PT
1 تا 1000، قابل برنامهریزی
دیتالاگر
ثبت Real-Time روی Micro SD
فاصله نمونهبرداری
2 تا 7200 ثانیه
ظرفیت کارت حافظه
کارت Micro SD؛ کارت 8GB به عنوان متعلقات رایج، پشتیبانی تا 32GB در برخی مشخصات
رابط ارتباطی
USB / RS-232
نمایشگر
LCD ماتریسی با نور پسزمینه، 128 × 64 پیکسل
امپدانس ورودی ACV
10 مگااهم
استاندارد ایمنی
IEC 1010 / CAT IV 600V
دمای کاری
0 تا 50 درجه سانتیگراد
رطوبت کاری
حداکثر 80 درصد RH
منبع تغذیه
2 عدد باتری AA با ولتاژ 1.5V یا آداپتور 9V DC
ابعاد
280 × 106 × 47 میلیمتر
اقلام همراه
کیف حمل، سیمهای تست، گیره سوسماری، آداپتور 9V و کارت Micro SD
سؤالات متداول درباره LUTRON PC-6011SD
پاور آنالایزر لوترون PC-6011SD چه پارامترهایی را اندازهگیری میکند؟
این دستگاه ولتاژ و جریان AC، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، انرژی، فرکانس، هارمونیک، THD و دما را اندازهگیری میکند.
آیا PC-6011SD برای سیستم سهفاز مناسب است؟
بله. این مدل برای تحلیل سیستمهای تکفاز و سیستمهای سهفاز متعادل طراحی شده است. :contentReference[oaicite:11]{index=11}
حداکثر جریان قابل اندازهگیری با PC-6011SD چقدر است؟
محدوده اندازهگیری جریان AC در مشخصات فنی دستگاه تا 2000 آمپر اعلام شده است. محدوده واقعی اندازهگیری به کلمپ مورد استفاده و شرایط اندازهگیری نیز وابسته است. :contentReference[oaicite:12]{index=12}
حداکثر ولتاژ قابل اندازهگیری این پاور آنالایزر چقدر است؟
محدوده اندازهگیری ولتاژ AC دستگاه از 10 تا 600 ولت است و اندازهگیری به صورت True RMS انجام میشود. :contentReference[oaicite:13]{index=13}
آیا PC-6011SD قابلیت اندازهگیری هارمونیک دارد؟
بله. این دستگاه قابلیت تحلیل هارمونیکهای ولتاژ و جریان از مرتبه اول تا پنجاهم و همچنین اندازهگیری THD را دارد. :contentReference[oaicite:14]{index=14}
آیا اطلاعات اندازهگیریشده در دستگاه ذخیره میشود؟
بله. PC-6011SD دارای دیتالاگر Real-Time است و اطلاعات را روی کارت Micro SD ذخیره میکند. فاصله ثبت داده نیز از 2 تا 7200 ثانیه قابل تنظیم است. :contentReference[oaicite:15]{index=15}
آیا امکان انتقال اطلاعات به کامپیوتر وجود دارد؟
بله. دستگاه از رابطهای USB و RS-232 پشتیبانی میکند و اطلاعات ذخیرهشده را میتوان برای تحلیل و تهیه گزارش به رایانه منتقل کرد. :contentReference[oaicite:16]{index=16}
آیا این دستگاه True RMS است؟
بله. ولتاژ و جریان AC در PC-6011SD به صورت True RMS اندازهگیری میشوند. :contentReference[oaicite:17]{index=17}
آیا PC-6011SD امکان اندازهگیری دما دارد؟
بله. این دستگاه با ترموکوپل Type K قابلیت اندازهگیری دما از حدود 100- تا 1300 درجه سانتیگراد را دارد. :contentReference[oaicite:18]{index=18}
آیا پاور آنالایزر PC-6011SD برای عیبیابی کیفیت برق مناسب است؟
بله. قابلیت تحلیل هارمونیک، THD، شکل موج، فازور و ثبت رخدادهایی مانند افت ولتاژ، افزایش ولتاژ و قطع برق، این دستگاه را برای بررسی و عیبیابی بسیاری از مشکلات کیفیت توان مناسب میکند.
PC-6011SD با چه نوع سیستمهایی سازگار است؟
این مدل برای اندازهگیری در سیستمهای تکفاز و سهفاز متعادل طراحی شده است. برای سیستمهای سهفاز نامتعادل یا کاربردهای تخصصیتر باید مشخصات دستگاه مناسب با نوع شبکه بررسی شود. :contentReference[oaicite:19]{index=19}
استاندارد ایمنی پاور آنالایزر لوترون PC-6011SD چیست؟
طبق مشخصات فنی منتشرشده، این مدل دارای رده ایمنی CAT IV 600V و در برخی مستندات با اشاره به نصب در رده CAT III 1000V نیز معرفی شده است. هنگام استفاده، همیشه محدوده درجشده روی خود دستگاه و دفترچه راهنما را ملاک قرار دهید. :contentReference[oaicite:20]{index=20}
جمعبندی و خرید پاور آنالایزر کلمپی لوترون PC-6011SD
پاور آنالایزر کلمپی لوترون PC-6011SD یک ابزار چندمنظوره برای اندازهگیری و تحلیل پارامترهای الکتریکی است که قابلیتهایی مانند True RMS، اندازهگیری جریان تا 2000 آمپر، تحلیل توان اکتیو و راکتیو و ظاهری، ضریب توان، انرژی، هارمونیک تا مرتبه 50، THD، شکل موج، نمودار فازوری، ثبت رخدادهای گذرا و دیتالاگر Micro SD را در اختیار کاربر قرار میدهد. ترکیب این امکانات، PC-6011SD را به گزینهای مناسب برای تکنسینهای برق، مهندسان قدرت، واحدهای تعمیر و نگهداری، صنایع و کارشناسان عیبیابی سیستمهای الکتریکی تبدیل کرده است.
برای بررسی قیمت، موجودی و شرایط خرید پاور آنالایزر کلمپی لوترون PC-6011SD میتوانید به مجموعه کالیبکس مراجعه کنید و پیش از خرید، متعلقات همراه، نوع کلمپ جریان و شرایط گارانتی محصول را بررسی نمایید.
