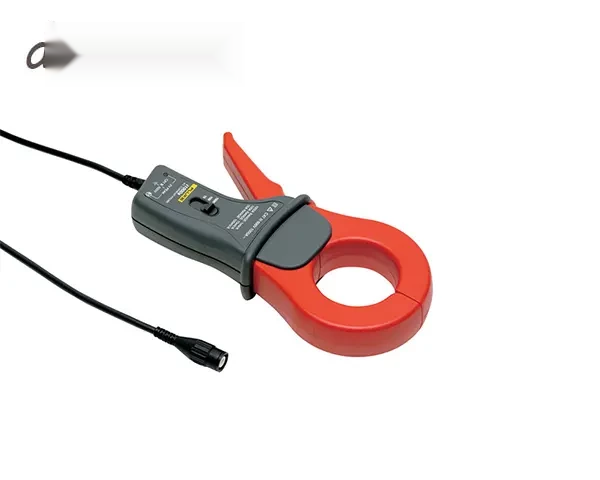

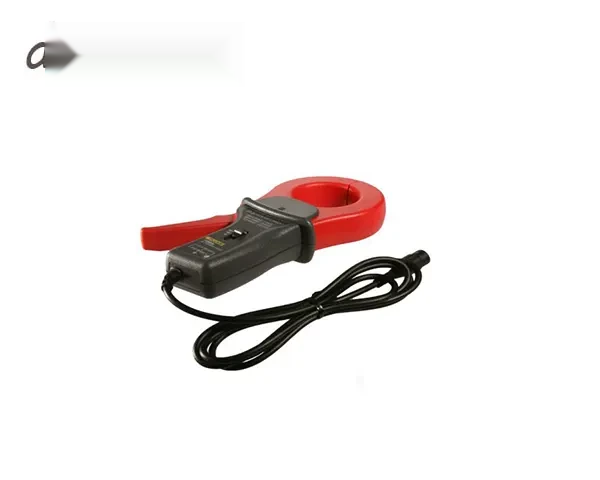

معرفی پراب انبری 1000 آمپر AC فلوک FLUKE i1000S
پراب انبری جریان AC فلوک مدل FLUKE i1000S یک پروب جریان حرفهای برای اندازهگیری جریان متناوب و بررسی شکل موجهای جریان در مدارهای صنعتی و سیستمهای قدرت است. این پراب با قابلیت اندازهگیری جریان از 100 میلیآمپر تا 1000 آمپر RMS و محدوده فرکانسی قابل استفاده 5 هرتز تا 100 کیلوهرتز، گزینهای مناسب برای اتصال به اسیلوسکوپها، پاور آنالایزرها و تجهیزات اندازهگیری سازگار محسوب میشود.
یکی از مهمترین کاربردهای پراب انبری فلوک i1000S، اندازهگیری جریان بدون نیاز به قطع کردن مدار است. کاربر میتواند فک پراب را پیرامون هادی قرار داده و سیگنال جریان را برای مشاهده و تحلیل به دستگاه اندازهگیری منتقل کند. این ویژگی در عیبیابی تجهیزات صنعتی، موتورهای الکتریکی، درایوها، منابع تغذیه، تابلوهای برق و سیستمهای قدرت اهمیت زیادی دارد.
فلوک i1000S بهطور ویژه برای بررسی شکل موجهای جریان غیرسینوسی و هارمونیکها طراحی شده است. فیلتر غیرفعال داخلی پراب به کاهش نویز و Ring در شکل موجهایی با تغییرات سریع جریان کمک میکند تا نمایش سیگنال روی اسیلوسکوپ یا ابزار اندازهگیری دقیقتر و خواناتر باشد. طبق مشخصات رسمی فلوک، این مدل مستقیماً از طریق کابل کواکسیال تقویتشده و کانکتور BNC عایقشده به اسیلوسکوپ متصل میشود.
مزایای پراب جریان فلوک i1000S
- اندازهگیری جریان AC از 100 میلیآمپر تا 1000 آمپر RMS
- قابلیت اندازهگیری جریان بدون قطع مدار
- محدوده فرکانسی قابل استفاده از 5 هرتز تا 100 کیلوهرتز
- مناسب برای مشاهده شکل موجهای جریان و هارمونیکها
- مناسب برای کاربردهای صنعتی و سیستمهای قدرت
- اتصال مستقیم به اسیلوسکوپ از طریق کانکتور BNC
- دارای کابل خروجی با طول 1.6 متر
- حداکثر قطر هادی قابل اندازهگیری 54 میلیمتر
- حداکثر جریان غیرمخرب 2000 آمپر
- دارای سطوح خروجی 100mV/A، 10mV/A و 1mV/A
- دارای رده ایمنی CAT III 600V و CAT IV 300V
- دارای آداپتور BNC
کاربردهای پراب انبری FLUKE i1000S
پراب جریان Fluke i1000S برای تکنسینها، مهندسان برق و متخصصان عیبیابی سیستمهای صنعتی و قدرت کاربردهای متنوعی دارد. این پراب میتواند برای بررسی جریان مصرفی تجهیزات، تحلیل شکل موج، تشخیص اعوجاج جریان و بررسی هارمونیکها مورد استفاده قرار گیرد.
- عیبیابی تجهیزات و مدارهای صنعتی
- اندازهگیری جریان موتورهای الکتریکی
- بررسی جریان در تابلوهای برق
- تحلیل شکل موج جریان با اسیلوسکوپ
- بررسی هارمونیکها و جریانهای اعوجاجیافته
- اندازهگیری جریان تجهیزات قدرت
- استفاده همراه با پاور آنالایزرهای سازگار
- استفاده همراه با اسیلوسکوپهای سازگار از جمله برخی مدلهای ScopeMeter
نحوه عملکرد پراب جریان فلوک i1000S
پراب انبری i1000S با قرار گرفتن اطراف هادی، جریان عبوری را بدون نیاز به باز کردن یا قطع مدار دریافت کرده و سیگنال متناسب با جریان را از طریق خروجی خود به دستگاه اندازهگیری منتقل میکند. وجود خروجی BNC امکان اتصال مستقیم پراب به تجهیزات سازگار مانند اسیلوسکوپ را فراهم میکند. این ساختار باعث میشود کاربر بتواند شکل موج جریان را در زمان واقعی مشاهده و رفتار آن را تحلیل کند.
این مدل دارای سه سطح خروجی 100mV/A، 10mV/A و 1mV/A است که امکان انتخاب نسبت مناسب بین جریان ورودی و سیگنال خروجی را فراهم میکند. در نتیجه، i1000S میتواند برای محدودههای مختلف جریان و کاربردهای متفاوت اندازهگیری مورد استفاده قرار گیرد. :contentReference[oaicite:2]{index=2}
مشخصات فنی پراب انبری فلوک FLUKE i1000S
محدوده جریان اسمی
10A / 100A / 1000A
محدوده جریان پیوسته
0.1 تا 10A / 0.1 تا 100A / 1 تا 1000A
کمترین جریان قابل اندازهگیری
0.1A
حداکثر جریان غیرمخرب
2000A
دقت پایه
1% + 1A در فرکانس 48 تا 65Hz
محدوده فرکانسی
5Hz تا 100kHz
سطح خروجی
100mV/A ، 10mV/A ، 1mV/A
رده ایمنی
CAT III 600V / CAT IV 300V
مشخصات فنی پراب انبری فلوک FLUKE i1000S
| مدل |
FLUKE i1000S |
|---|
| نوع اندازهگیری |
جریان AC |
|---|
| محدوده جریان اسمی |
10A / 100A / 1000A |
|---|
| محدوده جریان پیوسته |
0.1 تا 10A / 0.1 تا 100A / 1 تا 1000A |
|---|
| کمترین جریان قابل اندازهگیری |
0.1A |
|---|
| حداکثر جریان غیرمخرب |
2000A |
|---|
| دقت پایه |
1% + 1A در 48 تا 65Hz |
|---|
| محدوده فرکانسی قابل استفاده |
5Hz تا 100kHz |
|---|
| سطح خروجی |
100mV/A ، 10mV/A ، 1mV/A |
|---|
| حداکثر قطر هادی |
54mm |
|---|
| حداکثر ولتاژ |
600V AC |
|---|
| رده ایمنی |
CAT III 600V / CAT IV 300V |
|---|
| اتصال خروجی |
BNC |
|---|
| آداپتور BNC |
دارد |
|---|
| طول کابل |
1.6 متر |
|---|
| گارانتی |
1 سال |
|---|
تفاوت پراب انبری i1000S با آمپرمتر کلمپی معمولی
تفاوت اصلی i1000S با یک آمپرمتر کلمپی معمولی در نحوه استفاده و هدف طراحی آن است. i1000S یک پراب جریان برای اتصال به تجهیزات اندازهگیری مانند اسیلوسکوپ و پاور آنالایزر است و خروجی آن بهصورت سیگنال اندازهگیری در اختیار دستگاه متصل قرار میگیرد. بنابراین این محصول برای کاربرانی مناسب است که علاوه بر مقدار جریان، به مشاهده و تحلیل شکل موج جریان و هارمونیکها نیز نیاز دارند.
سوالات متداول درباره پراب فلوک FLUKE i1000S
آیا Fluke i1000S جریان DC را اندازهگیری میکند؟
خیر. i1000S یک پراب جریان AC است و برای اندازهگیری جریان متناوب طراحی شده است.
حداکثر جریان قابل اندازهگیری با پراب i1000S چقدر است؟
محدوده اسمی این پراب تا 1000 آمپر است و حداکثر جریان غیرمخرب آن طبق مشخصات رسمی فلوک 2000 آمپر اعلام شده است. :contentReference[oaicite:3]{index=3}
آیا برای اندازهگیری جریان باید مدار را قطع کرد؟
خیر. طراحی کلمپی i1000S امکان اندازهگیری جریان را بدون قطع کردن مدار فراهم میکند.
آیا این پراب برای اسیلوسکوپ مناسب است؟
بله. i1000S برای گسترش کاربرد اسیلوسکوپ در محیطهای صنعتی و قدرت طراحی شده و از طریق کابل و کانکتور BNC به تجهیزات سازگار متصل میشود. :contentReference[oaicite:4]{index=4}
محدوده فرکانسی پراب Fluke i1000S چقدر است؟
محدوده فرکانسی قابل استفاده این مدل از 5Hz تا 100kHz است.
قطر هادی قابل عبور از فک پراب چقدر است؟
حداکثر قطر هادی قابل اندازهگیری با این پراب 54 میلیمتر است. :contentReference[oaicite:5]{index=5}
آیا i1000S برای اندازهگیری هارمونیک مناسب است؟
بله. این محصول برای اندازهگیری شکل موجهای جریان اعوجاجیافته و هارمونیکها طراحی شده و برای کاربردهای تحلیل شکل موج گزینه مناسبی است. :contentReference[oaicite:6]{index=6}
پراب i1000S چه خروجیهایی دارد؟
این پراب دارای سه سطح خروجی 100mV/A، 10mV/A و 1mV/A است.
آیا i1000S دارای استاندارد ایمنی است؟
بله. طبق مشخصات رسمی، این پراب دارای رده ایمنی CAT III 600V و CAT IV 300V و حداکثر ولتاژ 600V AC است. :contentReference[oaicite:7]{index=7}
جمعبندی و راهنمای خرید پراب انبری فلوک i1000S
پراب انبری 1000 آمپر AC فلوک FLUKE i1000S انتخابی تخصصی برای اندازهگیری و تحلیل جریان متناوب در محیطهای صنعتی و سیستمهای قدرت است. قابلیت اندازهگیری جریان تا 1000 آمپر، پهنای فرکانسی 5 هرتز تا 100 کیلوهرتز، قطر فک 54 میلیمتر، خروجیهای چندگانه و اتصال BNC، این محصول را به ابزاری مناسب برای کار با اسیلوسکوپ و پاور آنالایزر تبدیل کرده است.
اگر هدف شما اندازهگیری جریان AC، بررسی شکل موج، تحلیل هارمونیکها و عیبیابی تجهیزات صنعتی و قدرت است، Fluke i1000S میتواند گزینه مناسبی باشد. برای اطلاع از قیمت پراب انبری فلوک i1000S، موجودی، شرایط فروش و دریافت مشاوره تخصصی میتوانید با کارشناسان کالیبکس در ارتباط باشید.
