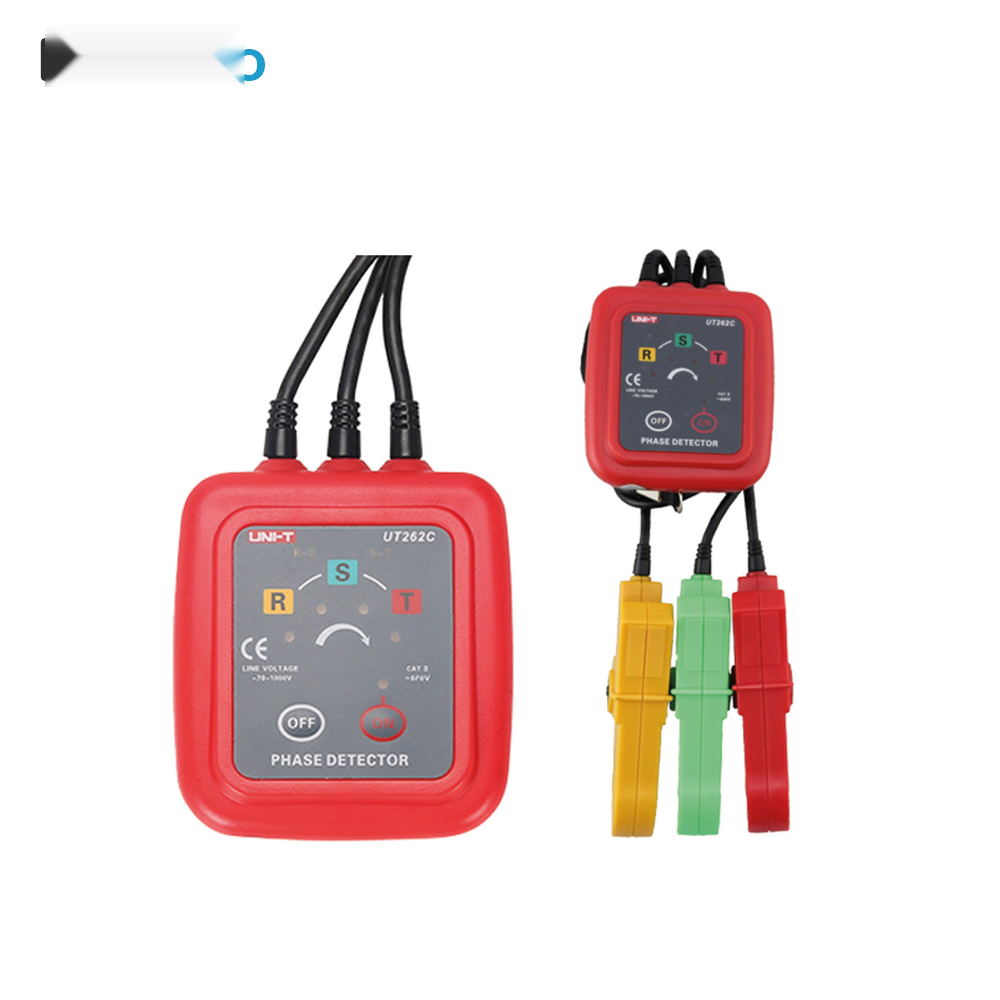

معرفی توالی سنج فاز یونیتی UNI-T UT262C
توالی سنج فاز یونیتی UNI-T UT262C یک ابزار حرفهای و ایمن برای تشخیص ترتیب فازها، بررسی گردش موتورهای سه فاز و عیبیابی سیستمهای الکتریکی صنعتی است. این دستگاه با بهرهگیری از فناوری تشخیص القایی و گیرههای کلمپی، امکان اندازهگیری و بررسی وضعیت فازها را بدون نیاز به تماس مستقیم با سیمهای برق فراهم میکند و باعث افزایش ایمنی کاربران در محیطهای دارای ولتاژ بالا میشود.
RST متر UNI-T UT262C ساخت کمپانی معتبر یونیتی (UNI-T) بوده و برای تکنسینهای برق، مهندسان تأسیسات، تعمیرکاران موتورهای صنعتی و متخصصان نگهداری تجهیزات سه فاز طراحی شده است. این دستگاه با قرار گرفتن گیرهها روی کابلهای هر فاز، جهت گردش میدان مغناطیسی و ترتیب صحیح فازها را تشخیص داده و نتیجه را به وسیله نشانگرهای LED و هشدار صوتی اعلام میکند.
یکی از مهمترین ویژگیهای توالی سنج فاز UNI-T UT262C قابلیت اندازهگیری به روش غیر تماسی است. این قابلیت علاوه بر افزایش سرعت تست، خطر برقگرفتگی ناشی از تماس مستقیم با هادیهای برقدار را کاهش داده و امکان استفاده ایمنتر در تابلوهای برق، موتورهای سه فاز، پمپها، کمپرسورها، اینورترها و سیستمهای توزیع برق صنعتی را فراهم میکند.
این دستگاه علاوه بر تشخیص توالی فاز، قابلیت بررسی وجود یا فقدان فاز، تشخیص سیم دارای جریان، بررسی وضعیت سیمکشی، شناسایی قطعی مدار و تست جهت صحیح اتصال تجهیزات سه فاز را نیز دارد. استفاده از RST متر در زمان نصب و راهاندازی موتورهای الکتریکی اهمیت زیادی دارد؛ زیرا اتصال اشتباه فازها میتواند باعث تغییر جهت چرخش موتور، کاهش راندمان، افزایش جریان مصرفی و آسیب به سیمپیچ تجهیزات شود.
طراحی ارگونومیک، وزن کم، ابعاد مناسب و استفاده از گیرههای القایی باعث شده است UNI-T UT262C به عنوان یک ابزار کاربردی برای استفاده در محیطهای صنعتی شناخته شود. این RST سنج با استانداردهای ایمنی مناسب، گزینهای مطمئن برای بررسی مدارهای سه فاز و تجهیزات الکتریکی حساس محسوب میشود.
قابلیتها و ویژگیهای توالی سنج فاز یونیتی UNI-T UT262C
توالی سنج فاز UNI-T UT262C با امکانات متنوع و طراحی ایمن، یکی از ابزارهای کاربردی برای بررسی سیستمهای برق سه فاز محسوب میشود. مهمترین ویژگیهای این دستگاه عبارتاند از:
- تشخیص توالی فاز به روش القایی و بدون نیاز به اتصال مستقیم به هادی برق
- قابلیت بررسی جهت گردش موتورهای سه فاز و اطمینان از صحیح بودن ترتیب فازها
- مجهز به گیرههای کلمپی برای تست سریع و ایمن کابلهای برق
- قابلیت تشخیص فاز از دست رفته و شناسایی خطا در سیستمهای سه فاز
- قابلیت تشخیص وجود ولتاژ و سیم دارای جریان بدون نیاز به قطع مدار
- دارای نشانگرهای LED جهت نمایش وضعیت فازها و جهت گردش
- مجهز به هشدار صوتی Buzzer برای اعلام سریع نتیجه تست
- محدوده اندازهگیری ولتاژ سه فاز از 70 تا 1000 ولت AC
- قابلیت کار در محدوده فرکانسی 40 تا 70 هرتز
- دارای خاموشی خودکار پس از حدود 3 دقیقه برای افزایش عمر باتری
- طراحی سبک و قابل حمل مناسب برای استفاده در محل کار و پروژههای صنعتی
- تغییر قطر دهانه گیره از 1.6 تا 16 میلیمتر برای تست انواع کابلها
کاربردهای RST متر یونیتی UNI-T UT262C
توالی سنج فاز UNI-T UT262C در صنایع مختلف برای کنترل و تست سیستمهای سه فاز مورد استفاده قرار میگیرد. برخی از مهمترین کاربردهای این دستگاه شامل موارد زیر است:
- بررسی ترتیب فاز در تابلوهای برق صنعتی
- کنترل جهت چرخش موتورهای الکتریکی سه فاز
- نصب و راهاندازی پمپها، کمپرسورها و تجهیزات دوار
- عیبیابی سیستمهای برق کارخانهها و کارگاههای صنعتی
- بررسی سیمکشی و کابلهای سه فاز در پروژههای برق
- تست تجهیزات دارای موتور مانند آسانسور، فنها و ماشینآلات صنعتی
مزایای استفاده از توالی سنج فاز UNI-T UT262C
RST متر یونیتی UNI-T UT262C به دلیل طراحی غیر تماسی و امکانات ایمنی مناسب، نسبت به بسیاری از مدلهای معمولی توالی سنج فاز، عملکرد ایمنتر و سریعتری دارد. این دستگاه به کاربران اجازه میدهد بدون نیاز به باز کردن مدار یا تماس مستقیم با سیمهای برق، وضعیت فازها را بررسی کنند.
- افزایش ایمنی کاربر به دلیل تشخیص القایی و عدم نیاز به تماس مستقیم با سیم برق
- کاهش زمان تست و عیبیابی در سیستمهای برق سه فاز
- مناسب برای تکنسینهای برق صنعتی و تعمیرکاران تجهیزات الکتریکی
- قابلیت استفاده در محیطهای صنعتی، کارگاهی و پروژههای نصب تجهیزات
- نمایش سریع وضعیت فازها با استفاده از چراغهای LED و هشدار صوتی
- مصرف انرژی پایین و افزایش طول عمر باتری به کمک سیستم خاموشی خودکار
نحوه عملکرد توالی سنج فاز القایی UNI-T UT262C
عملکرد UNI-T UT262C بر پایه تشخیص میدان مغناطیسی ایجاد شده توسط جریان الکتریکی در کابلها است. در این روش، کاربر بدون نیاز به اتصال مستقیم پراب به نقاط برقدار، گیرههای دستگاه را روی کابلهای هر فاز قرار داده و دستگاه با بررسی اختلاف فاز و ترتیب میدانها، جهت گردش فاز را مشخص میکند.
در صورت صحیح بودن ترتیب فازها، دستگاه با نمایش چراغهای مربوطه و صدای بوق متناوب، وضعیت صحیح را اعلام میکند. در صورت اشتباه بودن ترتیب فاز، تغییر حالت LED و هشدار صوتی متفاوت، کاربر را از وجود خطا مطلع میسازد. این قابلیت برای جلوگیری از اتصال اشتباه موتورهای سه فاز و تجهیزات حساس بسیار اهمیت دارد.
اهمیت استفاده از RST متر در سیستمهای سه فاز
در سیستمهای برق سه فاز، ترتیب قرارگیری فازها نقش مهمی در جهت چرخش موتورهای الکتریکی دارد. اتصال نادرست فازها میتواند باعث چرخش معکوس موتور، کاهش عملکرد دستگاه، افزایش جریان مصرفی و حتی آسیب دیدن تجهیزات شود. استفاده از توالی سنج فاز UNI-T UT262C قبل از راهاندازی تجهیزات، امکان تشخیص سریع این مشکلات را فراهم میکند.
این دستگاه انتخابی مناسب برای مهندسان برق، تکنسینهای تعمیرات، نصابان تابلو برق و افرادی است که با موتورهای سه فاز، اینورترها و تجهیزات صنعتی سروکار دارند.
تفاوت UNI-T UT262C با توالی سنجهای معمولی
- برخلاف مدلهای تماسی، بدون نیاز به اتصال مستقیم به هادی برق کار میکند.
- ایمنی بالاتری در محیطهای دارای ولتاژ بالا دارد.
- امکان تشخیص سریعتر خطاهای مربوط به فاز و سیمکشی را فراهم میکند.
- طراحی کوچک و قابل حمل آن استفاده در محل پروژه را آسانتر میکند.
مشخصات فنی توالی سنج فاز یونیتی UNI-T UT262C
نوع دستگاه
توالی سنج فاز القایی (Non Contact Phase Detector)
کاربرد اصلی
تشخیص توالی فاز، جهت گردش موتور و بررسی سیستمهای سه فاز
روش اندازهگیری
القایی و بدون تماس مستقیم با هادی برق
رنج ولتاژ AC
70V تا 1000V AC
محدوده فرکانس
40Hz تا 70Hz
تشخیص توالی فاز
نمایش جهت صحیح و معکوس فاز با LED و هشدار صوتی
تشخیص فاز از دست رفته
دارد
تشخیص سیم دارای جریان
دارد
قطر دهانه گیره
1.6 تا 16 میلیمتر
نشانگر وضعیت
LED و Buzzer
خاموشی خودکار
حدود 3 دقیقه
منبع تغذیه
دو عدد باتری 1.5 ولتی مدل R6
ابعاد
70 × 75 × 30 میلیمتر
مشخصات فنی توالی سنج فاز UNI-T UT262C
| مدل |
UNI-T UT262C |
|---|
| نوع دستگاه |
توالی سنج فاز القایی و غیر تماسی |
|---|
| رنج ولتاژ AC |
70V تا 1000V AC |
|---|
| فرکانس کاری |
40Hz تا 70Hz |
|---|
| روش تشخیص |
القایی بدون تماس مستقیم |
|---|
| تشخیص توالی فاز |
دارد، با LED و هشدار صوتی |
|---|
| تشخیص فاز گمشده |
دارد |
|---|
| تشخیص سیم برقدار |
دارد |
|---|
| قطر دهانه گیره |
1.6 تا 16 میلیمتر |
|---|
| نمایشگر |
چراغ LED |
|---|
| هشدار |
Buzzer صوتی |
|---|
| خاموشی خودکار |
پس از حدود 3 دقیقه |
|---|
| باتری |
2 عدد باتری 1.5V R6 |
|---|
| ابعاد |
70mm × 75mm × 30mm |
|---|
| وزن |
180 گرم |
|---|
استانداردهای ایمنی توالی سنج فاز UNI-T UT262C
UNI-T UT262C با طراحی مناسب برای کار در محیطهای صنعتی، سطح ایمنی بالایی را برای کاربران فراهم میکند. عملکرد غیر تماسی دستگاه باعث کاهش احتمال تماس ناخواسته با قسمتهای برقدار شده و استفاده از آن را در تابلوهای برق و تجهیزات سه فاز ایمنتر میکند.
این RST متر برای تست و بررسی سیستمهای الکتریکی سه فاز در صنایع، کارگاهها، مراکز تعمیرات و پروژههای نصب تجهیزات الکتریکی گزینهای مناسب و کاربردی است.
### بخش ۵: سوالات متداول درباره توالی سنج فاز یونیتی UNI-T UT262C
توالی سنج فاز UNI-T UT262C چه کاربردی دارد؟
توالی سنج فاز یونیتی UT262C برای تشخیص ترتیب فاز در مدارهای سهفاز، شناسایی فاز دارای برق، بررسی فاز از دسترفته و یافتن محل قطعی سیم کاربرد دارد. این دستگاه بهویژه برای نصب و نگهداری موتورهای سهفاز و عیبیابی سیمکشیهای صنعتی طراحی شده است. :contentReference[oaicite:0]{index=0}
آیا UNI-T UT262C به صورت غیرتماسی کار میکند؟
بله. UT262C یک توالی سنج فاز کلمپی و غیرتماسی است و برای تشخیص فاز، نیازی به تماس مستقیم پرسنل با هادی برقدار ندارد. این ویژگی میتواند ایمنی و سرعت کار تکنسین را در زمان بررسی مدارهای دارای ولتاژ بالا افزایش دهد. :contentReference[oaicite:1]{index=1}
رنج ولتاژ قابل تشخیص در UT262C چقدر است؟
رنج ولتاژ AC مدل UT262C از 70 تا 1000 ولت است و محدوده فرکانسی آن 40 تا 70 هرتز اعلام شده است. :contentReference[oaicite:2]{index=2}
چگونه توالی مثبت و منفی فاز توسط UT262C مشخص میشود؟
در توالی فاز مثبت، چراغهای نشانگر توالی فاز به ترتیب در جهت عقربههای ساعت روشن شده و بیزر بهصورت متناوب صدا میدهد. در توالی فاز منفی، چراغها در خلاف جهت عقربههای ساعت فعال شده و صدای بیزر بهصورت ممتد شنیده میشود. :contentReference[oaicite:3]{index=3}
آیا UT262C میتواند فاز از دسترفته را تشخیص دهد؟
بله. این دستگاه دارای قابلیت تشخیص فاز از دسترفته است و وضعیت چراغهای R-S و S-T برای شناسایی شرایط مدار مورد استفاده قرار میگیرد. :contentReference[oaicite:4]{index=4}
آیا از UT262C برای پیدا کردن قطعی سیم استفاده میشود؟
بله. یکی از کاربردهای این مدل، جستجوی محل قطعی سیم است. با حرکت دادن گیره در امتداد سیم و بررسی وضعیت نشانگرها میتوان محدوده احتمالی محل قطعشدگی را مشخص و محدوده عیب را کوچکتر کرد. :contentReference[oaicite:5]{index=5}
دهانه گیره UT262C برای چه قطر سیمی مناسب است؟
طبق اطلاعات رسمی UNI-T، مدل UT262C دارای دهانه گیره مناسب برای سیمهایی با قطر حدود 10 تا 40 میلیمتر است. بنابراین پیش از استفاده باید قطر هادی یا کابل با ظرفیت گیره دستگاه مطابقت داشته باشد. :contentReference[oaicite:6]{index=6}
منبع تغذیه توالی سنج UT262C چیست؟
این دستگاه با دو عدد باتری 1.5 ولتی نوع R6 تغذیه میشود. طراحی باتریخور باعث میشود استفاده از دستگاه در محل نصب تجهیزات و تابلوهای برق بدون نیاز به منبع تغذیه خارجی امکانپذیر باشد. :contentReference[oaicite:7]{index=7}
آیا UT262C خاموشی خودکار دارد؟
بله. UT262C مجهز به قابلیت خاموشی خودکار است که برای کاهش مصرف باتری در زمان عدم استفاده طراحی شده است. اطلاعات رسمی UNI-T خاموششدن خودکار را پس از حدود چند دقیقه بیاستفاده ماندن دستگاه اعلام میکند. :contentReference[oaicite:8]{index=8}
وزن و ابعاد UNI-T UT262C چقدر است؟
وزن خالص دستگاه حدود 180 گرم و ابعاد آن 70 × 75 × 30 میلیمتر است؛ بنابراین برای حمل و استفاده در محیطهای کاری و تعمیراتی، دستگاهی نسبتاً جمعوجور محسوب میشود. :contentReference[oaicite:9]{index=9}
تفاوت UT262C با یک مولتیمتر معمولی چیست؟
مولتیمتر برای اندازهگیری پارامترهایی مانند ولتاژ، جریان و مقاومت طراحی شده است، در حالی که UT262C بهطور تخصصی برای بررسی توالی فاز و وضعیت مدارهای سهفاز طراحی شده و قابلیتهایی مانند تشخیص فاز از دسترفته و جستجوی قطعی سیم را نیز ارائه میدهد. :contentReference[oaicite:10]{index=10}
آیا UT262C برای موتورهای سهفاز مناسب است؟
بله. تشخیص صحیح توالی فاز پیش از راهاندازی موتورهای سهفاز اهمیت زیادی دارد؛ UT262C نیز بهصورت مشخص برای کاربردهایی مانند تشخیص توالی فاز، نصب موتور و تعمیر و نگهداری سیمکشی طراحی شده است. :contentReference[oaicite:11]{index=11}
نکته ایمنی: غیرتماسی بودن UT262C به معنای بیخطر بودن کار با مدار برقدار نیست. هنگام کار با سیستمهای سهفاز و ولتاژهای بالا باید دستورالعمل سازنده، محدودیتهای ولتاژی دستگاه و الزامات ایمنی برق رعایت شود و از لمس هادیهای برقدار خودداری شود. :contentReference[oaicite:12]{index=12}
برای بررسی دقیقتر مشخصات و دریافت اطلاعات فنی، مراجعه به مستندات رسمی سازنده توصیه میشود. :contentReference[oaicite:13]{index=13}
