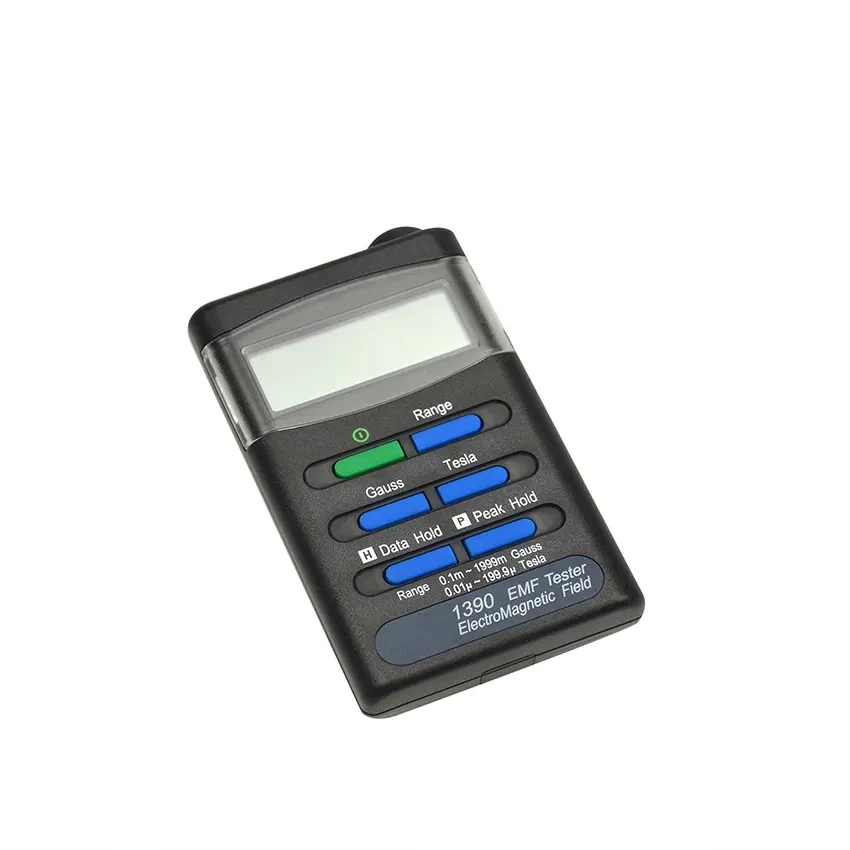

گوسمتر تکمحوره تیایاس TES مدل TES-1390 | تستر میدان الکترومغناطیسی AC
گوسمتر تکمحوره تیایاس TES مدل TES-1390 یک دستگاه پرتابل و تخصصی برای اندازهگیری شدت میدان الکترومغناطیسی AC در اطراف خطوط برق، لوازم خانگی، تجهیزات الکتریکی و ماشینآلات صنعتی است. این دستگاه با سنسور تکمحوره، دو واحد اندازهگیری میکروتسلا (µT) و میلیگوس (mG)، قابلیت Data Hold و Peak Hold و طراحی سبک و قابل حمل، امکان بررسی سریع میدانهای مغناطیسی فرکانس پایین را فراهم میکند.
گوسمتر TES-1390 برای اندازهگیری میدانهای مغناطیسی در محدوده فرکانسی 30 تا 300 هرتز طراحی شده است و به همین دلیل برای بررسی میدانهای مرتبط با برق شهر 50 و 60 هرتز، کابلهای برق، تجهیزات خانگی و برخی تجهیزات صنعتی کاربرد مناسبی دارد. محدوده اندازهگیری دستگاه در دو واحد میلیگوس و میکروتسلا ارائه میشود و حداکثر قرائت نمایشگر 1999 است.
گوسمتر TES-1390 چیست؟
TES-1390 یک AC Electromagnetic Field Tester یا تستر میدان الکترومغناطیسی AC است که برای سنجش شدت میدان مغناطیسی ناشی از منابع برق و تجهیزات الکتریکی طراحی شده است. این مدل دارای سنسور تکمحوره است؛ بنابراین جهت قرارگیری سنسور نسبت به میدان میتواند روی مقدار قرائت تأثیر بگذارد.
این دستگاه بیشتر برای اندازهگیری میدانهای مغناطیسی فرکانس پایین طراحی شده و برای منابعی مانند خطوط انتقال برق، سیمها، وسایل خانگی، مانیتورها، تلویزیونها و تجهیزات صنعتی قابل استفاده است. TES-1390 برای اندازهگیری RF فرکانس بالا مانند Wi-Fi و مخابرات موبایل طراحی نشده و کاربرد اصلی آن در حوزه میدانهای کمفرکانس AC است.
ویژگیهای اصلی گوسمتر TES-1390
- اندازهگیری شدت میدان الکترومغناطیسی AC
- سنسور تکمحوره برای اندازهگیری میدان مغناطیسی
- دو واحد اندازهگیری mG و µT
- نمایش همزمان میلیگوس و میکروتسلا در دستگاه
- محدوده اندازهگیری 200 و 2000 میلیگوس
- محدوده اندازهگیری 20 و 200 میکروتسلا
- تفکیکپذیری 0.1 و 1 میلیگوس
- تفکیکپذیری 0.01 و 0.1 میکروتسلا
- پهنای باند 30 تا 300 هرتز
- دقت ±(3% + 3d) در فرکانس 50 و 60 هرتز
- قابلیت Data Hold
- قابلیت Peak Hold
- نمایش هشدار Over Range با عبارت OL
- نمایشگر LCD سهونیم رقمی
- حداکثر نمایش 1999
- زمان نمونهبرداری حدود 0.4 ثانیه
- طراحی دستی و قابل حمل
مشخصات فنی گوسمتر تکمحوره TES مدل TES-1390
| مشخصه | مشخصات فنی |
|---|
| برند |
TES |
| مدل |
TES-1390 |
| نوع دستگاه |
گوسمتر و تستر میدان الکترومغناطیسی AC |
| نوع سنسور |
تکمحوره |
| رنج میدان |
200 / 2000 mG و 20 / 200 µT |
| رزولوشن mG |
0.1 / 1 mG |
| رزولوشن µT |
0.01 / 0.1 µT |
| پهنای باند |
30 تا 300 هرتز |
| دقت |
±(3% + 3d) در 50 و 60 هرتز |
| نمایشگر |
LCD سهونیم رقمی |
| حداکثر نمایش |
1999 |
| Data Hold |
دارد |
| Peak Hold |
دارد |
| نمایش Over Range |
OL |
| زمان نمونهبرداری |
حدود 0.4 ثانیه |
| منبع تغذیه |
4 عدد باتری آلکالاین AAA |
| عمر باتری |
حدود 60 ساعت |
| دمای کاری |
0 تا 40 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| دمای نگهداری |
10- تا 60 درجه سانتیگراد |
| رطوبت نگهداری |
کمتر از 70 درصد RH |
| ابعاد |
111 × 64 × 34 میلیمتر |
| وزن |
حدود 165 گرم |
| اقلام همراه |
دفترچه راهنما و 4 عدد باتری آلکالاین AAA |
محدوده اندازهگیری میدان مغناطیسی TES-1390
TES-1390 میدان مغناطیسی AC را در دو رنج اصلی اندازهگیری میکند. در واحد میلیگوس رنجهای 200 و 2000 mG و در واحد میکروتسلا رنجهای 20 و 200 µT در اختیار کاربر قرار دارد.
رزولوشن دستگاه در محدوده پایین 0.1 mG یا 0.01 µT و در محدوده بالاتر 1 mG یا 0.1 µT است. انتخاب رنج مناسب به مقدار میدان مورد اندازهگیری بستگی دارد و باعث میشود بین گستره اندازهگیری و تفکیکپذیری تعادل مناسبی برقرار شود.
اندازهگیری میدان در فرکانس 30 تا 300 هرتز
یکی از مشخصات مهم TES-1390، پهنای باند 30 تا 300 هرتز است. این ویژگی دستگاه را برای بررسی میدانهای مغناطیسی ناشی از شبکه برق و تجهیزات الکتریکی با فرکانس پایین مناسب میکند.
از آنجا که برق شهری معمولاً در فرکانس 50 یا 60 هرتز کار میکند، TES-1390 برای بررسی میدانهای مرتبط با این فرکانسها کاربرد ویژهای دارد. این دستگاه برای اندازهگیری دقیق امواج رادیویی یا فرکانسهای بسیار بالا طراحی نشده است.
دقت اندازهگیری گوسمتر TES-1390
دقت پایه دستگاه برابر با ±(3% + 3d) در فرکانسهای 50 و 60 هرتز اعلام شده است. مقدار واقعی خطای اندازهگیری میتواند به شدت میدان، موقعیت سنسور، فاصله از منبع و شرایط محیطی وابسته باشد.
برای مقایسه چند منبع میدان، بهتر است فاصله، جهت سنسور و شرایط کاری منبع در همه اندازهگیریها ثابت نگه داشته شود تا نتایج قابل مقایسه باشند.
سنسور تکمحوره TES-1390
سنسور گوسمتر TES-1390 از نوع Single Axis است. این موضوع به این معناست که دستگاه میدان را در یک محور اندازهگیری میکند و جهت قرارگیری دستگاه نسبت به میدان اهمیت دارد.
هنگام بررسی یک منبع، با تغییر جهت دستگاه میتوان نقاطی را که بیشترین مقدار میدان را دارند پیدا کرد. بنابراین برای اندازهگیریهای دقیقتر و قابل تکرار، بهتر است جهتگیری سنسور در هر تست ثبت و کنترل شود.
قابلیت Data Hold و Peak Hold
قابلیت Data Hold برای ثابت نگهداشتن آخرین مقدار اندازهگیریشده روی نمایشگر استفاده میشود. این ویژگی در زمانهایی که دسترسی همزمان به سنسور و نمایشگر دشوار است یا کاربر میخواهد مقدار را یادداشت کند، بسیار کاربردی است.
قابلیت Peak Hold نیز برای ثبت بیشترین مقدار میدان اندازهگیریشده مفید است و هنگام بررسی منابعی که میدان آنها در طول زمان تغییر میکند، اطلاعات بیشتری در اختیار کاربر قرار میدهد.
هشدار Over Range در TES-1390
هنگامی که مقدار میدان از محدوده انتخابشده دستگاه بیشتر شود، نمایشگر LCD وضعیت OL را نشان میدهد. این قابلیت به کاربر اطلاع میدهد که مقدار اندازهگیریشده خارج از محدوده مجاز رنج فعلی است.
در صورت مشاهده OL بهتر است رنج بالاتر انتخاب شود. همچنین نباید مقدار OL را بهعنوان مقدار اندازهگیریشده تلقی کرد؛ این علامت فقط نشاندهنده عبور مقدار از محدوده نمایش دستگاه است.
کاربردهای گوسمتر TES-1390
- اندازهگیری میدان اطراف خطوط برق
- بررسی میدان مغناطیسی کابلهای برق
- اندازهگیری میدان لوازم خانگی
- بررسی میدان اطراف تلویزیون و نمایشگرها
- بررسی میدان تجهیزات ویدئویی
- اندازهگیری میدان تجهیزات صنعتی
- بررسی میدان تجهیزات الکتریکی و الکترونیکی
- کاربرد در آزمایشگاهها
- بازرسی و نگهداری تجهیزات برقی
- اندازهگیری مقایسهای میدان در محیطهای مختلف
مزایای گوسمتر تکمحوره TES-1390
- طراحی تخصصی برای میدانهای الکترومغناطیسی AC کمفرکانس
- پهنای باند 30 تا 300 هرتز
- دو واحد اندازهگیری mG و µT
- رزولوشن تا 0.01 µT
- رزولوشن تا 0.1 mG
- سنسور تکمحوره
- Data Hold
- Peak Hold
- نمایش Over Range با OL
- زمان نمونهبرداری حدود 0.4 ثانیه
- عمر باتری حدود 60 ساعت
- ابعاد کوچک و وزن حدود 165 گرم
- مناسب استفاده در محیطهای صنعتی و خانگی
نکات مهم هنگام استفاده از TES-1390
- برای اندازهگیری دقیق، فاصله سنسور از منبع را در اندازهگیریهای مقایسهای ثابت نگه دارید.
- به دلیل تکمحوره بودن سنسور، جهتگیری دستگاه نسبت به میدان اهمیت دارد.
- برای پیدا کردن بیشترین مقدار میدان، زاویه سنسور را بهآرامی تغییر دهید.
- در صورت نمایش OL رنج بالاتر را انتخاب کنید.
- این مدل برای میدانهای فرکانس پایین طراحی شده و مناسب اندازهگیری RF فرکانس بالا نیست.
- از دستگاه در شرایط دمایی و رطوبتی خارج از محدوده مجاز استفاده نکنید.
- برای مقایسه نتایج، شرایط کاری منبع میدان را ثابت نگه دارید.
- هشدار یا مقدار اندازهگیریشده را بهتنهایی مبنای ارزیابی پزشکی یا بهداشتی قرار ندهید.
شرایط محیطی و منبع تغذیه
گوسمتر TES-1390 با 4 عدد باتری آلکالاین AAA تغذیه میشود و عمر باتری آن حدود 60 ساعت اعلام شده است. محدوده دمای کاری دستگاه از 0 تا 40 درجه سانتیگراد و رطوبت نسبی کاری کمتر از 80 درصد است.
برای نگهداری دستگاه، محدوده دمایی 10- تا 60 درجه سانتیگراد و رطوبت کمتر از 70 درصد RH توصیه شده است. وزن دستگاه حدود 165 گرم و ابعاد آن 111 × 64 × 34 میلیمتر است.
خرید گوسمتر TES-1390 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. گوسمتر تکمحوره TES-1390 برای کاربرانی مناسب است که به یک تستر سبک و پرتابل برای اندازهگیری میدانهای مغناطیسی AC در اطراف خطوط برق، لوازم خانگی و تجهیزات صنعتی نیاز دارند و قابلیتهایی مانند Peak Hold، Data Hold و نمایش دو واحد mG و µT برای آنها اهمیت دارد.
سوالات متداول گوسمتر TES-1390
گوسمتر TES-1390 چه چیزی را اندازهگیری میکند؟
این دستگاه شدت میدان الکترومغناطیسی AC را در محدوده فرکانسی 30 تا 300 هرتز اندازهگیری میکند.
محدوده اندازهگیری TES-1390 چقدر است؟
محدودههای اندازهگیری دستگاه 200 و 2000 میلیگوس و 20 و 200 میکروتسلا هستند.
رزولوشن گوسمتر TES-1390 چقدر است؟
رزولوشن دستگاه در واحد میلیگوس 0.1 یا 1 mG و در واحد میکروتسلا 0.01 یا 0.1 µT است.
آیا TES-1390 برای برق 50 و 60 هرتز مناسب است؟
بله. دقت پایه دستگاه برای میدانهای 50 و 60 هرتز مشخص شده و پهنای باند آن 30 تا 300 هرتز است.
آیا TES-1390 سنسور تکمحوره دارد؟
بله. سنسور این مدل از نوع تکمحوره است و جهتگیری آن نسبت به میدان روی مقدار اندازهگیریشده اثر میگذارد.
آیا TES-1390 قابلیت Peak Hold دارد؟
بله. دستگاه دارای Peak Hold برای نگهداری بیشترین مقدار اندازهگیریشده است.
باتری TES-1390 چقدر دوام دارد؟
طبق مشخصات سازنده، عمر باتری حدود 60 ساعت است و دستگاه از 4 عدد باتری آلکالاین AAA استفاده میکند.
آیا TES-1390 برای اندازهگیری Wi-Fi و امواج رادیویی مناسب است؟
خیر. این مدل برای میدانهای مغناطیسی AC کمفرکانس در محدوده 30 تا 300 هرتز طراحی شده و برای اندازهگیری تخصصی RF و Wi-Fi باید از RF متر مناسب استفاده شود.
جمعبندی گوسمتر تکمحوره تیایاس TES-1390
گوسمتر تکمحوره تیایاس TES مدل TES-1390 یک تستر میدان الکترومغناطیسی AC کمفرکانس و قابل حمل است که محدودههای 200 و 2000 میلیگوس و 20 و 200 میکروتسلا را پوشش میدهد. پهنای باند 30 تا 300 هرتز، رزولوشن تا 0.01 µT، دقت ±(3% + 3d) در 50 و 60 هرتز، Peak Hold، Data Hold، نمایش OL، سنسور تکمحوره و عمر باتری حدود 60 ساعت، این مدل را برای بررسی میدان مغناطیسی خطوط برق، لوازم خانگی، تجهیزات الکتریکی و کاربردهای صنعتی و آزمایشگاهی به گزینهای مناسب تبدیل کرده است.
