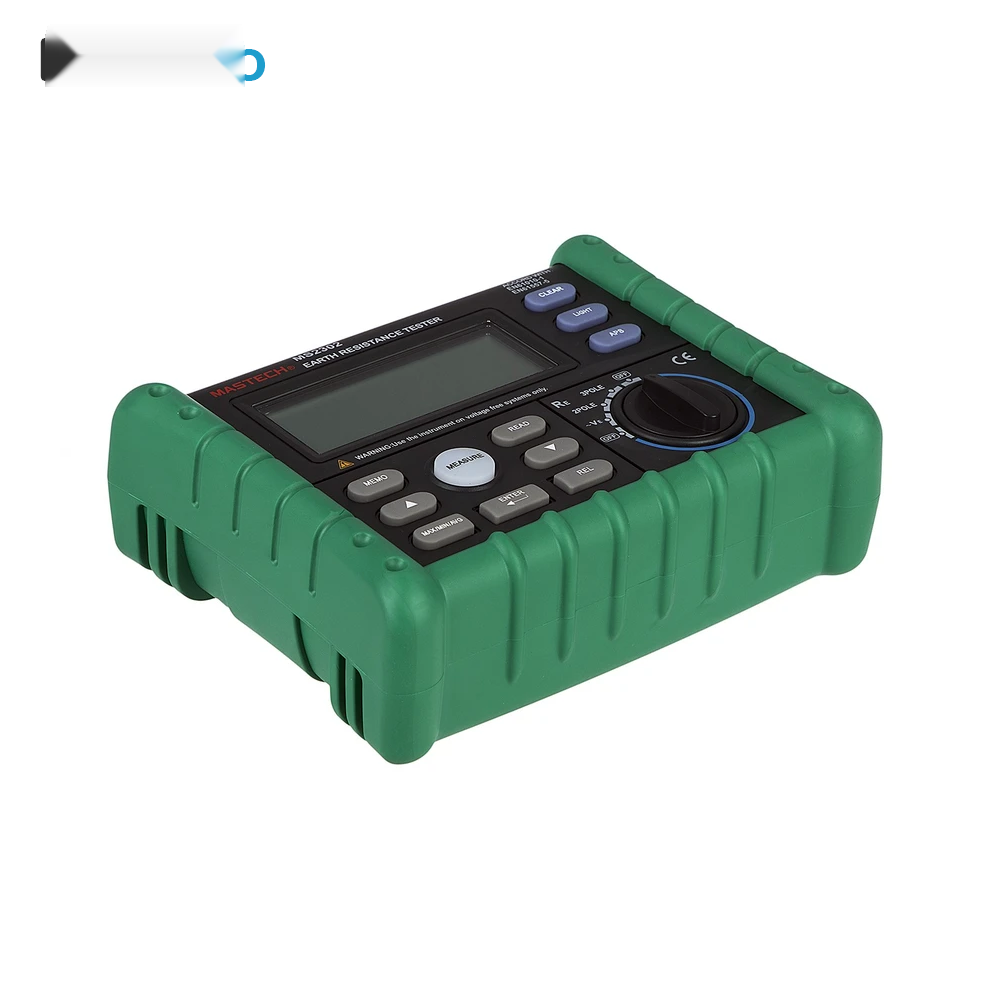

معرفی ارت سنج سه سیم دیجیتال Mastech MS2302
ارت سنج سه سیم دیجیتال مستک مدل Mastech MS2302 یک تستر تخصصی برای اندازهگیری مقاومت سیستم زمین و ولتاژ ارت است که برای بررسی عملکرد سیستمهای ارتینگ در تأسیسات الکتریکی، ساختمانها، تجهیزات صنعتی و مدارهای توزیع برق مورد استفاده قرار میگیرد. این دستگاه امکان اندازهگیری مقاومت زمین را در دو روش دو سیمه (2 Pole) و سه سیمه (3 Pole) فراهم میکند و به همین دلیل برای کاربردهای مختلف تست و عیبیابی سیستم اتصال زمین گزینهای کاربردی محسوب میشود.
تستر مقاومت زمین MASTECH MS2302 علاوه بر اندازهگیری مقاومت ارت، قابلیت اندازهگیری ولتاژ AC زمین را نیز دارد. بر اساس مشخصات فنی منتشرشده برای این مدل، محدوده اندازهگیری مقاومت زمین تا 4000 اهم و محدوده اندازهگیری ولتاژ AC زمین تا 200 ولت است. روش اندازهگیری مقاومت زمین دستگاه بر پایه تزریق جریان ثابت با فرکانس تست حدود 800 هرتز انجام میشود که برای اندازهگیری سیستمهای ارت طراحی شده است. :contentReference[oaicite:0]{index=0}
یکی از نقاط قوت ارت تستر مستک MS2302 امکان انجام اندازهگیری به روش دو قطبی و سه قطبی است. در روش سه سیمه، دستگاه با استفاده از الکترود زمین مورد آزمایش و میلههای کمکی، مقاومت سیستم ارت را محاسبه میکند. این روش برای ارزیابی سیستمهای اتصال زمین در پروژههای ساختمانی، صنعتی، تابلوهای برق، تجهیزات الکتریکی و تأسیسات توزیع برق کاربرد دارد. دفترچه راهنمای دستگاه نیز روشهای اندازهگیری دو الکترودی و سه الکترودی را بهصورت مجزا ارائه کرده است. :contentReference[oaicite:1]{index=1}

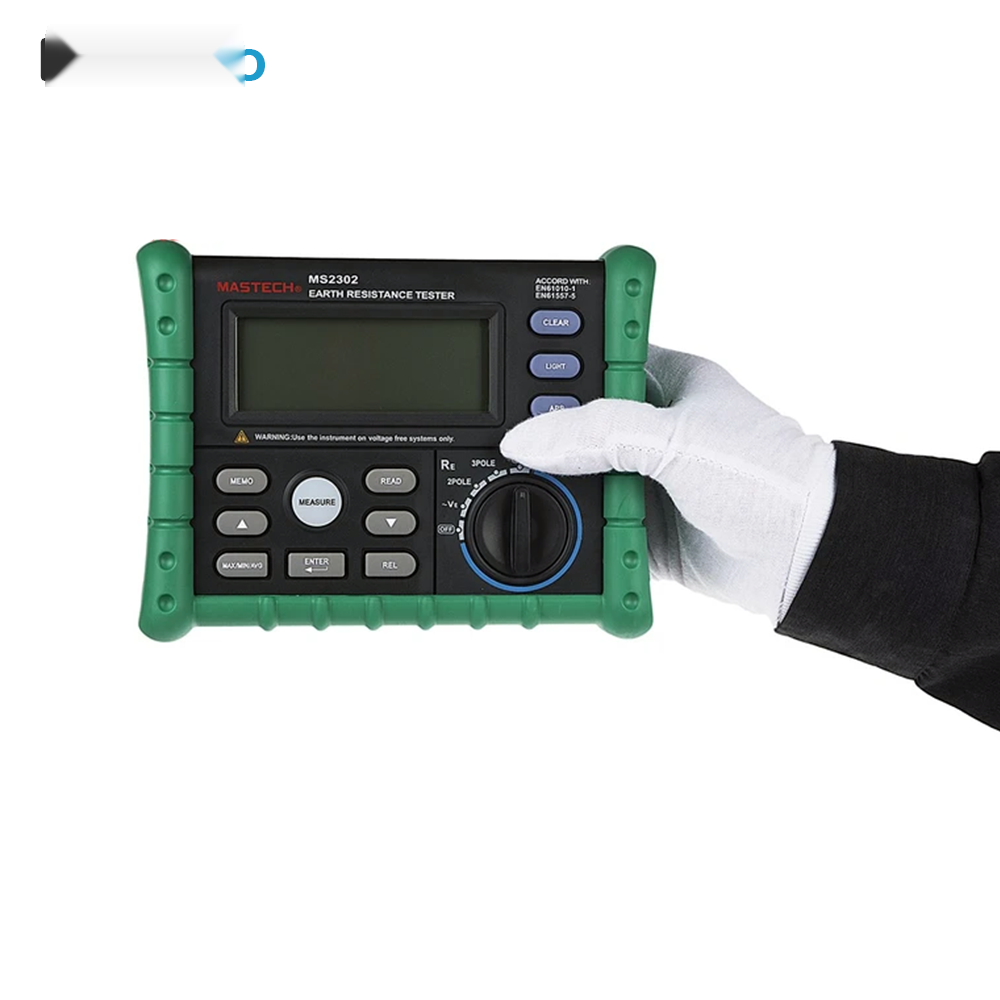

ارت سنج دیجیتال MS2302 به نمایشگر LCD بزرگ مجهز شده و علاوه بر نمایش عدد اندازهگیری، دارای بارگراف برای مشاهده وضعیت اندازهگیری است. نور پسزمینه نمایشگر نیز خواندن نتایج را در شرایط مختلف کاری آسانتر میکند. قابلیتهای MAX، MIN و AVG امکان مشاهده بیشترین، کمترین و میانگین مقادیر اندازهگیریشده را فراهم میکنند و عملکرد REL نیز برای اندازهگیری نسبی در نظر گرفته شده است. :contentReference[oaicite:2]{index=2}
از دیگر قابلیتهای مهم این مدل میتوان به رنج خودکار و دستی، تست پیوستگی، ذخیره اطلاعات اندازهگیری، نمایش وضعیت باتری، خاموشی خودکار و نور پسزمینه اشاره کرد. اطلاعات ثبتشده در حافظه دستگاه امکان بررسی نتایج قبلی را فراهم میکند و برای تکنسینهایی که نیاز به ثبت و مقایسه نتایج تستهای مختلف دارند، کاربردی است. منابع فنی مدل MS2302 ظرفیت حافظه را حدود 99 تا 100 گروه داده اعلام کردهاند که ممکن است بسته به نسخه یا مستندات محصول متفاوت گزارش شده باشد. :contentReference[oaicite:3]{index=3}
این دستگاه با 6 عدد باتری 1.5 ولتی AA تغذیه میشود و طبق مشخصات فنی منتشرشده، ابعاد آن حدود 330 × 265 × 125 میلیمتر و وزن آن حدود 900 گرم است. همچنین برای مدل MS2302 گواهیهای CE، ETL و RoHS و رده ایمنی CAT III 300V در کاتالوگ محصول ذکر شده است. :contentReference[oaicite:4]{index=4}
ویژگی های ارت سنج سه سیم مستک MS2302
- اندازهگیری مقاومت سیستم ارت و زمین
- قابلیت اندازهگیری به روش دو سیمه و سه سیمه
- محدوده اندازهگیری مقاومت زمین تا 4000 اهم
- قابلیت اندازهگیری ولتاژ AC زمین تا 200 ولت
- رنج اندازهگیری خودکار و دستی
- نمایشگر دیجیتال LCD به همراه بارگراف
- مجهز به نور پسزمینه نمایشگر
- قابلیت اندازهگیری MAX، MIN و AVG
- قابلیت اندازهگیری نسبی REL
- مجهز به تست پیوستگی مدار
- ذخیره و بازیابی حدود 99 گروه داده اندازهگیری
- نمایشگر هشدار باتری ضعیف
- خاموشی خودکار برای کاهش مصرف باتری
- تغذیه با 6 عدد باتری 1.5 ولتی AA
- مناسب برای تکنسینهای برق، پیمانکاران و واحدهای نگهداری و تعمیرات
کاربردهای ارت تستر Mastech MS2302
ارت تستر MS2302 برای بررسی و ارزیابی سیستمهای اتصال زمین در محیطهای مختلف طراحی شده است. این دستگاه میتواند در ساختمانهای مسکونی و تجاری، کارگاهها، کارخانهها، تابلوهای برق، تجهیزات الکتریکی، سیستمهای توزیع برق و پروژههای نصب و نگهداری سیستم ارت مورد استفاده قرار گیرد. اندازهگیری مقاومت زمین به تکنسین کمک میکند وضعیت سیستم ارت را بررسی کرده و در صورت مشاهده مقادیر غیرعادی، احتمال وجود مشکل در مسیر اتصال زمین یا الکترودهای ارت را پیگیری کند.
روش اندازهگیری مقاومت زمین با MS2302

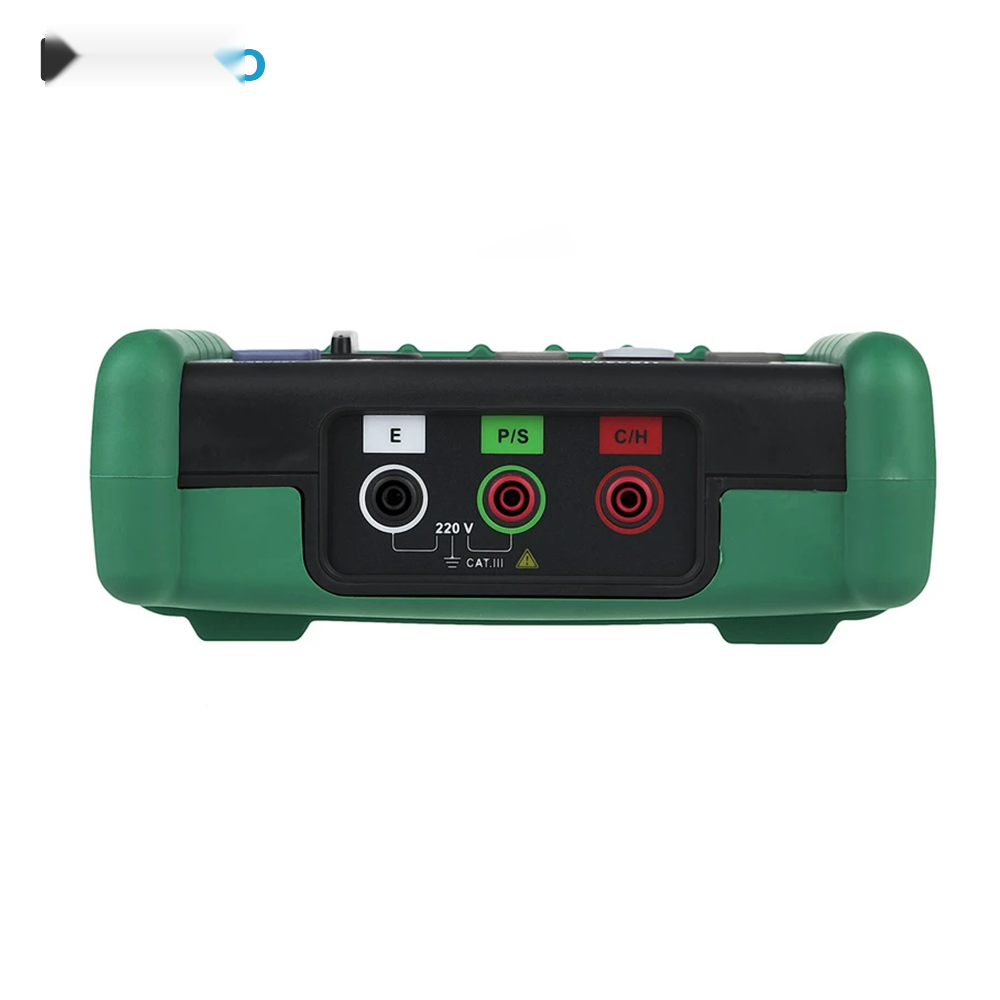

در روش سه سیمه، ترمینال مربوط به الکترود زمین تحت آزمایش به ورودی E دستگاه متصل شده و دو الکترود کمکی در فاصله مناسب از الکترود اصلی قرار میگیرند. سپس اتصالات مربوط به ترمینالهای P/S و C/H برقرار شده و تست انجام میشود. فاصله الکترودهای کمکی و نحوه استقرار آنها باید مطابق شرایط محل و دستورالعمل دستگاه انتخاب شود. دفترچه MS2302 روش اتصال دو قطبی و سه قطبی را بهصورت جداگانه تشریح کرده است. :contentReference[oaicite:5]{index=5}
نکته ایمنی: اندازهگیری مقاومت زمین یک کار تخصصی است. پیش از اتصال پرابها، وضعیت مدار، رنج انتخابشده و دستورالعمل ایمنی دستگاه را بررسی کنید. در زمان اندازهگیری، از تماس با سیمها و الکترودهای تست خودداری کرده و بیشینه ولتاژ مجاز ورودی را رعایت کنید. دفترچه راهنمای MS2302 نیز نسبت به اعمال ولتاژ بالاتر از محدوده مجاز و خطر برقگرفتگی در زمان تست مقاومت زمین هشدار میدهد. :contentReference[oaicite:6]{index=6}
مزایای خرید ارت سنج سه سیمه مستک MS2302
- پوشش محدوده وسیع برای اندازهگیری مقاومت زمین تا 4 کیلو اهم
- امکان انتخاب روش دو سیمه یا سه سیمه متناسب با نوع تست
- قابلیت اندازهگیری ولتاژ AC زمین
- امکان ذخیره و بررسی نتایج اندازهگیری
- نمایش مقادیر MAX، MIN و AVG برای تحلیل بهتر نتایج
- رنج اتوماتیک و دستی برای کنترل بهتر فرآیند اندازهگیری
- طراحی مناسب برای استفاده در تعمیرات و بازرسیهای دورهای
مشخصات فنی ارت سنج سه سیم دیجیتال Mastech MS2302
نوع دستگاه
تستر دیجیتال مقاومت زمین و ولتاژ ارت
روش اندازهگیری مقاومت زمین
2 Pole و 3 Pole
محدوده مقاومت زمین
0 تا 4000Ω
وضوح مقاومت زمین
0.01Ω تا 10Ω، بسته به رنج
دقت مقاومت زمین
از ±(2%rdg+6d) تا ±(4%rdg+4d)، بسته به رنج
ولتاژ AC زمین
0 تا 200V AC، 50/60Hz
دقت اندازهگیری ولتاژ
±(2%rdg+4d)
فرکانس تست مقاومت
حدود 800Hz
نمایشگر
LCD دیجیتال + بارگراف + نور پسزمینه
قابلیتهای اندازهگیری
MAX / MIN / AVG / REL
منبع تغذیه
6 عدد باتری 1.5V نوع AA
دمای عملکرد
0 تا 40 درجه سانتیگراد
رطوبت عملکرد
کمتر از 85% RH
دمای نگهداری
10- تا 50 درجه سانتیگراد
ابعاد
330 × 265 × 125 میلیمتر
استاندارد و گواهی
CE / ETL / RoHS
مشخصات فنی ارت سنج سه سیم دیجیتال Mastech MS2302
| نوع دستگاه |
تستر دیجیتال مقاومت زمین و ولتاژ ارت |
|---|
| روش اندازهگیری |
2 Pole و 3 Pole |
|---|
| محدوده مقاومت زمین |
0 تا 4000Ω |
|---|
| وضوح مقاومت |
0.01Ω تا 10Ω، بسته به رنج |
|---|
| دقت مقاومت زمین |
از ±(2%rdg+6d) تا ±(4%rdg+4d) |
|---|
| ولتاژ AC زمین |
0 تا 200V AC، 50/60Hz |
|---|
| دقت ولتاژ |
±(2%rdg+4d) |
|---|
| فرکانس تست مقاومت |
حدود 800Hz |
|---|
| جریان تست |
حدود 3mA |
|---|
| حافظه |
حدود 99 گروه داده |
|---|
| قابلیتهای اندازهگیری |
MAX / MIN / AVG / REL |
|---|
| منبع تغذیه |
6 × 1.5V AA |
|---|
| دمای عملکرد |
0 تا 40°C |
|---|
| رطوبت عملکرد |
کمتر از 85% RH |
|---|
| دمای نگهداری |
10- تا 50°C |
|---|
| ابعاد |
330 × 265 × 125 میلیمتر |
|---|
| وزن |
حدود 900 گرم |
|---|
| گواهیها |
CE / ETL / RoHS |
|---|
| رده ایمنی |
CAT III 300V |
|---|
سوالات متداول درباره ارت سنج Mastech MS2302
ارت سنج Mastech MS2302 برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت سیستم اتصال زمین و همچنین اندازهگیری ولتاژ AC زمین استفاده میشود و برای بررسی سیستمهای ارت ساختمانها، تجهیزات الکتریکی و تأسیسات صنعتی کاربرد دارد.
آیا MS2302 امکان اندازهگیری دو سیمه و سه سیمه را دارد؟
بله. این مدل دارای دو روش اندازهگیری 2 Pole و 3 Pole است و کاربر میتواند بر اساس نوع سیستم زمین و شرایط محل، روش مناسب را انتخاب کند. :contentReference[oaicite:7]{index=7}
حداکثر مقاومت قابل اندازهگیری توسط MS2302 چقدر است؟
محدوده اندازهگیری مقاومت زمین این مدل تا 4000 اهم یا 4 کیلو اهم است. رنجها و وضوح نمایش با توجه به مقدار مقاومت تغییر میکنند. :contentReference[oaicite:8]{index=8}
آیا این دستگاه ولتاژ ارت را نیز اندازهگیری میکند؟
بله. MS2302 قابلیت اندازهگیری ولتاژ AC زمین در محدوده 0 تا 200 ولت با فرکانس 50/60 هرتز را دارد. :contentReference[oaicite:9]{index=9}
دقت اندازهگیری مقاومت زمین MS2302 چقدر است؟
دقت دستگاه با توجه به رنج اندازهگیری متفاوت است؛ برای مثال در رنجهای مختلف مقاومت زمین، دقت از حدود ±(2%rdg+6d) تا ±(4%rdg+4d) گزارش شده است. بنابراین برای ارزیابی دقیق، باید رنج مربوط به مقدار اندازهگیریشده در نظر گرفته شود. :contentReference[oaicite:10]{index=10}
MS2302 چه قابلیتهایی برای ثبت و تحلیل نتایج دارد؟
دستگاه امکان ذخیره داده، بازخوانی اطلاعات ذخیرهشده و مشاهده مقادیر MAX، MIN و AVG را دارد. همچنین حالت اندازهگیری نسبی REL برای مقایسه نتایج در نظر گرفته شده است. :contentReference[oaicite:11]{index=11}
منبع تغذیه ارت تستر MS2302 چیست؟
منبع تغذیه دستگاه 6 عدد باتری 1.5 ولتی AA است. :contentReference[oaicite:12]{index=12}
آیا MS2302 برای تست سیستم ارت ساختمان مناسب است؟
بله. این مدل برای تست مقاومت سیستمهای زمین در سیمهای تغذیه، خطوط توزیع، تجهیزات الکتریکی و لوازم برقی طراحی شده و امکان انجام تست دو قطبی و سه قطبی را دارد. :contentReference[oaicite:13]{index=13}
خرید ارت سنج سه سیم مستک MS2302
اگر به دنبال یک ارت سنج دیجیتال سه سیمه با قابلیت اندازهگیری مقاومت زمین تا 4000 اهم، اندازهگیری ولتاژ AC زمین، روشهای تست دو سیمه و سه سیمه، حافظه ثبت داده و امکاناتی مانند MAX/MIN/AVG و REL هستید، MASTECH MS2302 میتواند گزینهای کاربردی برای تست و بررسی سیستمهای ارت باشد. مشخصات فنی، رنجها و امکانات این مدل بر اساس مستندات فنی و کاتالوگهای منتشرشده بررسی شدهاند. :contentReference[oaicite:14]{index=14}
برای اطلاع از قیمت ارت سنج MS2302، شرایط خرید، موجودی و دریافت مشاوره تخصصی درباره انتخاب ارت تستر مناسب، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
