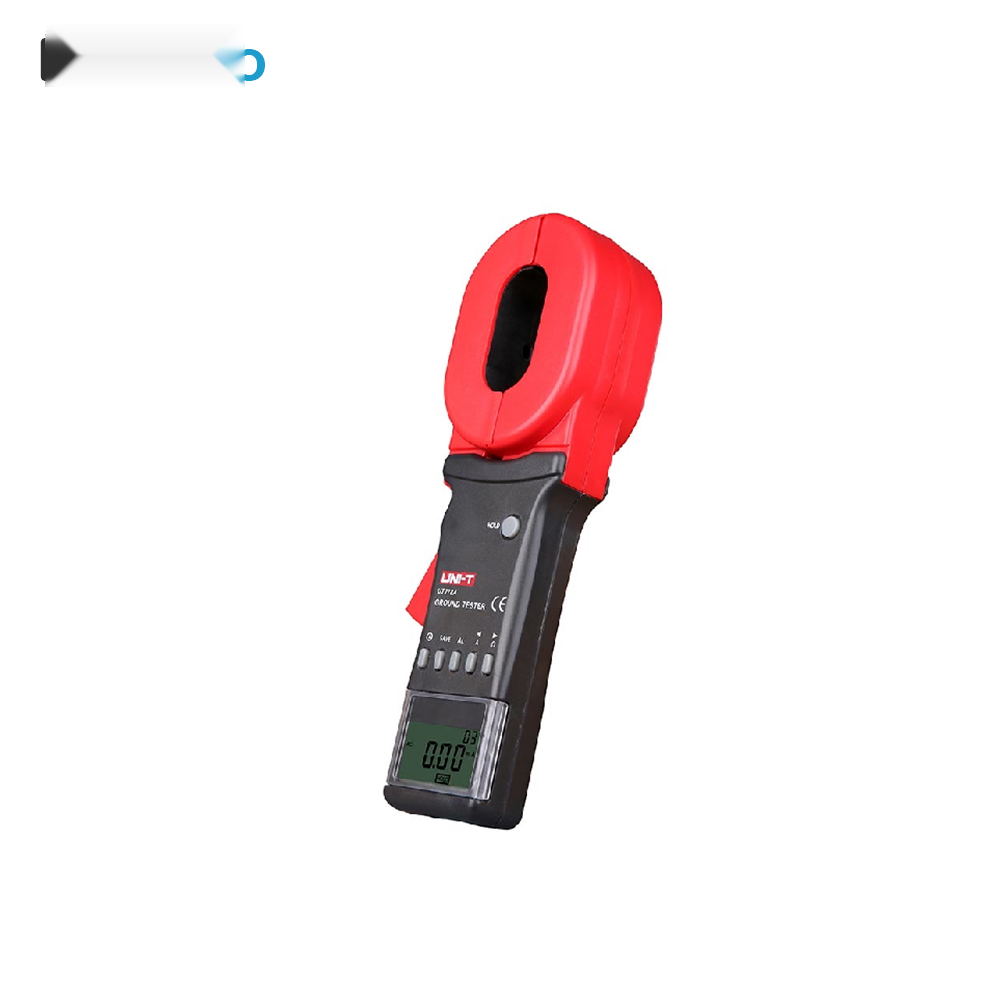

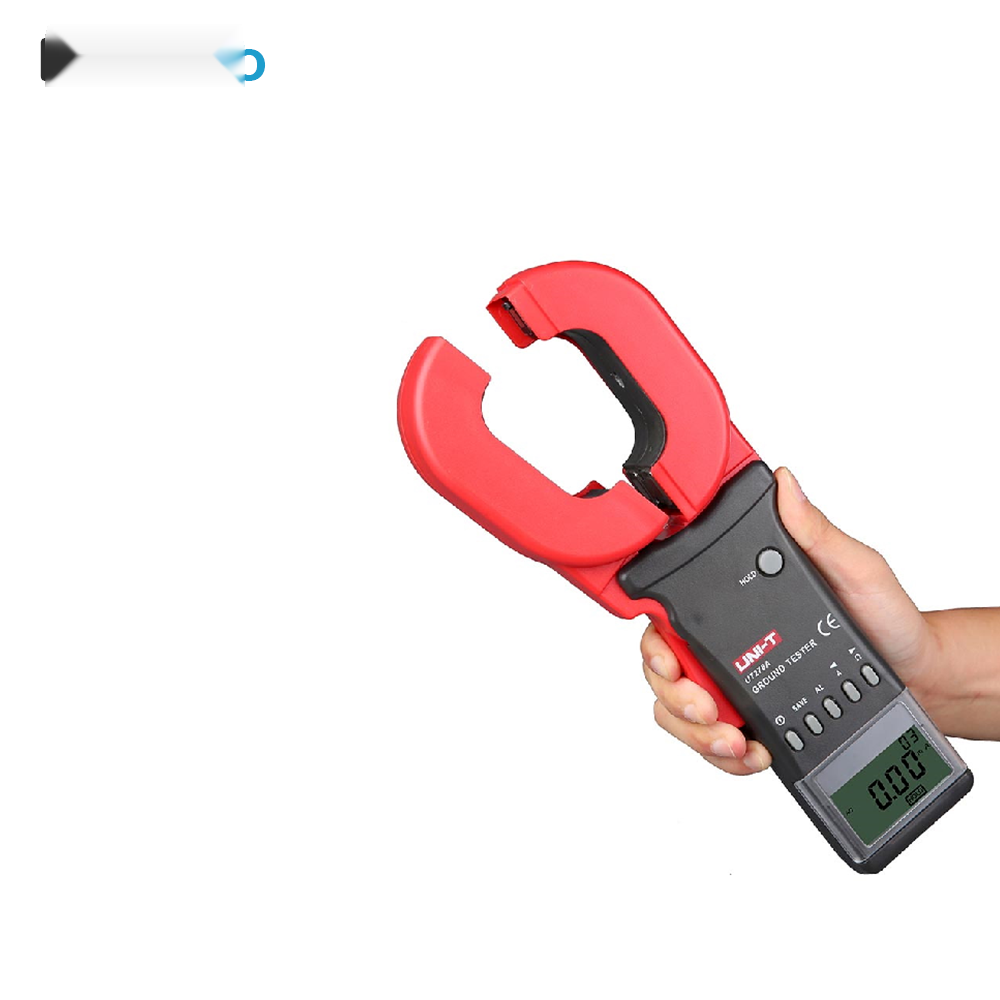

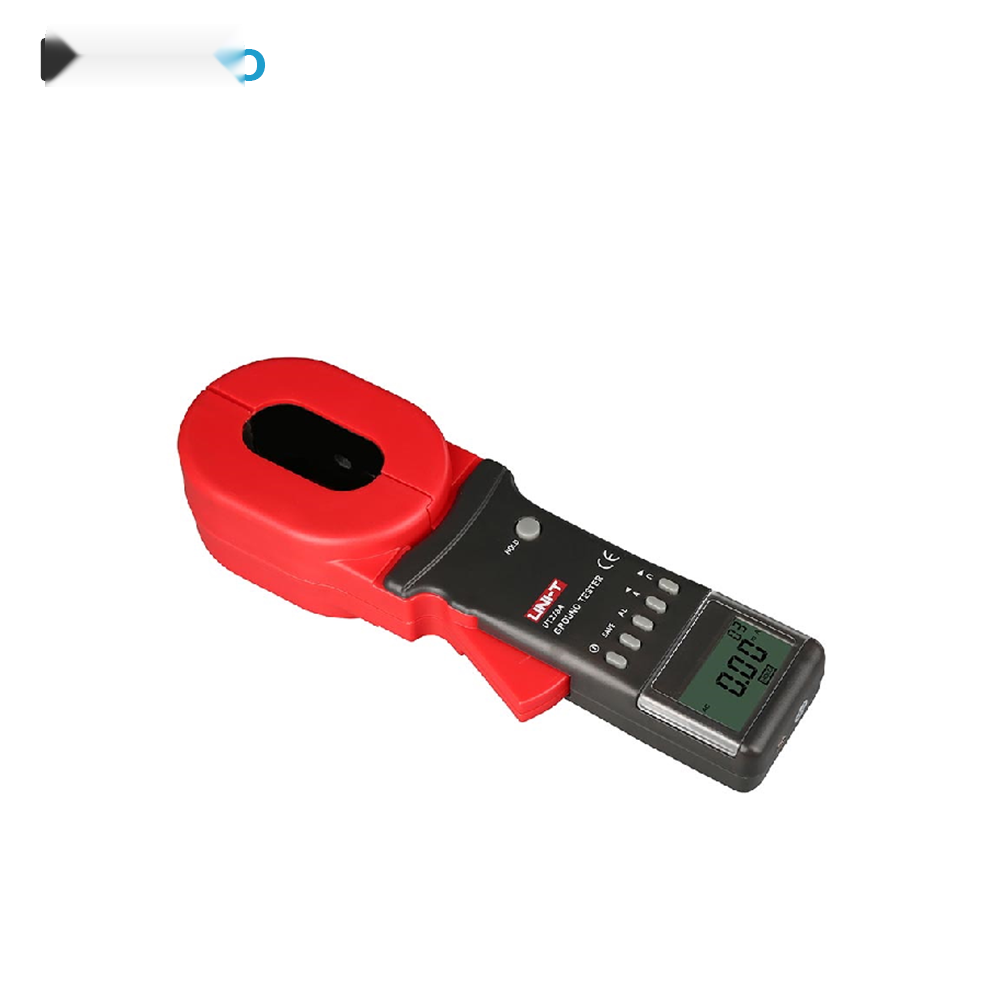

معرفی ارت سنج دیجیتال کلمپی یونیتی UNI-T UT278A
ارت سنج دیجیتال کلمپی یونیتی UNI-T UT278A یک دستگاه تخصصی برای اندازهگیری مقاومت سیستم زمین و جریان نشتی است که برای بررسی و عیبیابی سیستمهای ارت در تأسیسات الکتریکی، تابلوهای برق، تجهیزات صنعتی، سیستمهای توزیع برق و شبکههای زمین چندمسیره مورد استفاده قرار میگیرد. این مدل با استفاده از روش اندازهگیری کلمپی، امکان بررسی مقاومت حلقه زمین را بدون نیاز به قطع کردن هادی ارت و بدون استفاده از الکترودهای کمکی فراهم میکند.
یکی از مهمترین مزایای ارت تستر کلمپی UNI-T UT278A سهولت استفاده در محل نصب است. در روش اندازهگیری کلمپی، فک دستگاه روی هادی مورد نظر قرار میگیرد و اندازهگیری بدون باز کردن اتصال زمین انجام میشود؛ بنابراین برای بررسی دورهای و عیبیابی سیستمهای ارت که چند مسیر موازی دارند، گزینهای کاربردی محسوب میشود. طبق مشخصات رسمی UNI-T، این دستگاه مقاومت زمین را از 0.01 اهم اندازهگیری کرده و تفکیکپذیری آن در پایینترین محدوده به 0.001 اهم میرسد. :contentReference[oaicite:1]{index=1}
UNI-T UT278A علاوه بر اندازهگیری مقاومت زمین، امکان اندازهگیری جریان نشتی تا 30 آمپر را نیز دارد. این قابلیت باعث میشود دستگاه تنها برای اندازهگیری مقاومت چاه ارت مورد استفاده قرار نگیرد و بتوان از آن برای بررسی جریانهای ناخواسته و نشتی در مسیرهای ارت نیز استفاده کرد. محدوده اندازهگیری جریان این مدل از میلیآمپر شروع شده و در بالاترین محدوده به 30A میرسد. :contentReference[oaicite:2]{index=2}
نحوه عملکرد ارت سنج کلمپی UNI-T UT278A
ارت سنج کلمپی UNI-T UT278A برای اندازهگیری مقاومت زمین از روش کلمپی استفاده میکند. در این روش، دستگاه بدون نیاز به قطع هادی زمین یا استفاده از میلههای کمکی، سیستم ارت را مورد بررسی قرار میدهد. این ویژگی بهخصوص در سیستمهایی که چند مسیر موازی اتصال زمین دارند، اهمیت زیادی دارد؛ زیرا امکان انجام تست سریعتر و با دخالت کمتر در مدار فراهم میشود. شرکت UNI-T نیز در مشخصات این سری تأکید کرده است که اندازهگیری سیستم زمین بدون قطع مسیر ارت و بدون نیاز به الکترودهای کمکی انجام میشود. :contentReference[oaicite:3]{index=3}
البته روش کلمپی برای هر نوع سیستم ارت مناسب نیست و برای بهدست آوردن نتیجه معتبر باید ساختار سیستم زمین شرایط لازم برای اندازهگیری کلمپی را داشته باشد. در سیستمهای تکمسیره یا شرایطی که مسیر برگشت مناسب وجود ندارد، استفاده از روشهای استاندارد دیگر مانند تست سه سیمه یا چهار سیمه میتواند ضروری باشد.
مهمترین ویژگیهای ارت سنج دیجیتال کلمپی UNI-T UT278A
- اندازهگیری مقاومت زمین در محدوده 0.01 تا 1200 اهم
- تفکیکپذیری 0.001 اهم در پایینترین محدوده اندازهگیری
- اندازهگیری جریان نشتی از محدوده میلیآمپر تا حداکثر 30 آمپر
- اندازهگیری مقاومت زمین با فرکانس بیشتر از 1kHz
- زمان تقریبی یک ثانیه برای اندازهگیری تکمرحلهای
- مجهز به نمایشگر LCD چهار رقمی
- دهانه فک با قابلیت باز شدن تا 32 میلیمتر
- مجهز به رنج خودکار برای سهولت انجام اندازهگیری
- قابلیت ذخیره حداکثر 99 مقدار اندازهگیری
- قابلیت بازیابی و مدیریت دادههای ذخیرهشده
- مجهز به آلارم دیداری و صوتی
- دارای قابلیت تشخیص سیگنالهای مزاحم و پارازیتی
- دارای نمایش حالت خارج از محدوده اندازهگیری
- مجهز به قابلیت ارتباط RS-232 برای انتقال اطلاعات به کامپیوتر
- دارای هشدار محدودیت جریان و مقاومت
- نشانگر کاهش ولتاژ باتری
- تغذیه توسط چهار عدد باتری 1.5 ولتی LR6
اندازهگیری مقاومت زمین با UNI-T UT278A
یکی از اصلیترین کاربردهای ارت سنج کلمپی UNI-T UT278A اندازهگیری مقاومت سیستم زمین است. این دستگاه در محدودههای مختلف، از مقاومتهای بسیار پایین تا مقاومتهای بالاتر، اندازهگیری را انجام میدهد. محدوده کلی اندازهگیری مقاومت زمین این مدل تا 1200Ω است و دقت دستگاه با توجه به محدوده انتخابی تغییر میکند. مشخصات رسمی سازنده برای محدودههای مختلف، دقتهای متفاوتی از ±(1%+0.01) تا ±(25%+30) را اعلام میکند. :contentReference[oaicite:4]{index=4}
اندازهگیری جریان نشتی با ارت تستر کلمپی UT278A
قابلیت مهم دیگر این دستگاه، اندازهگیری جریان نشتی است. UT278A میتواند جریان را در محدودههای مختلف از چند میلیآمپر تا 30 آمپر اندازهگیری کند. این قابلیت برای بررسی نشتی جریان در مسیرهای ارت، کنترل وضعیت تجهیزات الکتریکی و کمک به شناسایی مشکلات سیستم زمین کاربرد دارد. اندازهگیری جریان در این مدل با فرکانس 50Hz/60Hz انجام میشود. :contentReference[oaicite:5]{index=5}
ذخیره اطلاعات و اتصال به کامپیوتر
یکی از مزیتهای کاربردی UNI-T UT278A قابلیت ذخیره اطلاعات است. این ارت سنج کلمپی میتواند حداکثر 99 داده اندازهگیریشده را در حافظه خود نگهداری کند. همچنین دستگاه به رابط RS-232 مجهز شده و برای آن کابل رابط و نرمافزار کامپیوتری بهعنوان تجهیزات اختیاری ارائه شده است؛ بنابراین برای ثبت و انتقال دادههای اندازهگیریشده به کامپیوتر نیز قابلیت توسعه دارد. :contentReference[oaicite:6]{index=6}
تشخیص سیگنالهای مزاحم در هنگام اندازهگیری
در محیطهای صنعتی و شبکههای برق ممکن است سیگنالها و نویزهای ناخواسته روی نتیجه اندازهگیری تأثیر بگذارند. UNI-T UT278A به قابلیت تشخیص سیگنال پارازیت و مزاحم مجهز شده است و همچنین امکان نمایش حالت خارج از محدوده و هشدار دیداری و صوتی را دارد. این امکانات به اپراتور کمک میکنند وضعیت اندازهگیری را سریعتر تشخیص دهد. :contentReference[oaicite:7]{index=7}
کاربردهای ارت سنج کلمپی UNI-T UT278A
- اندازهگیری مقاومت سیستمهای ارت موازی
- بررسی و عیبیابی چاههای ارت
- کنترل دورهای سیستمهای اتصال زمین
- بررسی سیستم ارت در تابلوهای برق
- بررسی سیستم زمین تجهیزات و تأسیسات صنعتی
- اندازهگیری جریان نشتی در مسیر ارت
- استفاده در عملیات نگهداری و تعمیرات تأسیسات الکتریکی
- ثبت و انتقال نتایج اندازهگیری برای مستندسازی و گزارشگیری
مشخصات فنی ارت سنج کلمپی UNI-T UT278A
محدوده مقاومت زمین
0.01Ω تا 1200Ω
دقت مقاومت زمین
0.01~0.099Ω: ±(1%+0.01)
0.1~0.99Ω: ±(1%+0.01)
1~49.9Ω: ±(1%+0.1)
50~99.5Ω: ±(2%+0.5)
100~199Ω: ±(3%+1)
200~395Ω: ±(6%+5)
400~590Ω: ±(10%+10)
600~800Ω: ±(20%+20)
800~1200Ω: ±(25%+30)
محدوده جریان نشتی
0mA تا 30A
دقت جریان نشتی
0~9mA: ±(2.5%+1mA)
10~99mA: ±(2.5%+5mA)
100~299mA: ±(2.5%+10mA)
0.3~2.99A: ±(2.5%+0.1A)
3~9.9A: ±(2.5%+0.3A)
10~20A: ±(2.5%+0.5A)
3~30A: ±(2.5%+0.5A)
تفکیکپذیری مقاومت
0.001Ω
اندازه نمایشگر
47 × 28.5mm
فرکانس اندازهگیری مقاومت
>1kHz
زمان اندازهگیری
حدود 1 ثانیه
فرکانس اندازهگیری جریان
50Hz / 60Hz
محدوده آلارم جریان
1mA تا 499mA
نمایش خارج از محدوده
دارد
منبع تغذیه
4 عدد باتری 1.5V LR6
ابعاد
285 × 85 × 56 میلیمتر
لوازم استاندارد
باتری، حلقه تست و جعبه ابزار
لوازم اختیاری
کابل رابط RS-232 و نرمافزار PC
جدول دقت اندازهگیری مقاومت زمین UNI-T UT278A
| محدوده مقاومت زمین | دقت UT278A |
|---|
| 0.01 تا 0.099Ω |
±(1%+0.01) |
| 0.1 تا 0.99Ω |
±(1%+0.01) |
| 1 تا 49.9Ω |
±(1%+0.1) |
| 50 تا 99.5Ω |
±(2%+0.5) |
| 100 تا 199Ω |
±(3%+1) |
| 200 تا 395Ω |
±(6%+5) |
| 400 تا 590Ω |
±(10%+10) |
| 600 تا 800Ω |
±(20%+20) |
| 800 تا 1200Ω |
±(25%+30) |
جدول دقت اندازهگیری جریان نشتی UNI-T UT278A
| محدوده جریان | دقت |
|---|
| 0 تا 9mA |
±(2.5%+1mA) |
| 10 تا 99mA |
±(2.5%+5mA) |
| 100 تا 299mA |
±(2.5%+10mA) |
| 0.3 تا 2.99A |
±(2.5%+0.1A) |
| 3 تا 9.9A |
±(2.5%+0.3A) |
| 10 تا 20A |
±(2.5%+0.5A) |
| 3 تا 30A |
±(2.5%+0.5A) |
مزایای ارت سنج کلمپی UNI-T UT278A
- امکان اندازهگیری مقاومت زمین بدون قطع هادی ارت
- عدم نیاز به الکترودهای کمکی در روش اندازهگیری کلمپی
- محدوده اندازهگیری مقاومت زمین تا 1200 اهم
- اندازهگیری جریان نشتی تا 30 آمپر
- ذخیره 99 نتیجه اندازهگیری
- امکان انتقال اطلاعات به کامپیوتر با RS-232
- دهانه فک 32 میلیمتری برای دسترسی به هادیهای مختلف
- تشخیص سیگنالهای مزاحم برای کمک به افزایش اطمینان از اندازهگیری
تفاوت UT278A با UT278A+
در زمان خرید باید به نام دقیق مدل توجه شود. UNI-T UT278A با مدل جدیدتر UT278A+ یکسان نیست. طبق اطلاعات رسمی UNI-T، مدل UT278A در فهرست محصولات متوقفشده قرار دارد و مدل UT278A+ در سری جدیدتر UT270+ ارائه شده است. بنابراین مشخصات فنی این صفحه نباید با مشخصات UT278A+ ترکیب شود. برای خرید یا جایگزینی دستگاه، بررسی دقیق پسوند مدل روی بدنه و بستهبندی اهمیت دارد. :contentReference[oaicite:8]{index=8}
آیا UNI-T UT278A برای تست چاه ارت مناسب است؟
بله، ارت سنج کلمپی UNI-T UT278A برای بررسی سیستمهای اتصال زمین و اندازهگیری مقاومت زمین در سیستمهایی که امکان اندازهگیری کلمپی دارند، طراحی شده است. این دستگاه بهخصوص برای سیستمهای ارت چندمسیره و موازی کاربرد دارد و امکان انجام تست بدون قطع اتصال زمین را فراهم میکند. :contentReference[oaicite:9]{index=9}
آیا UT278A جریان نشتی را اندازهگیری میکند؟
بله. این دستگاه علاوه بر مقاومت زمین، قابلیت اندازهگیری جریان نشتی را نیز دارد و محدوده اندازهگیری آن تا 30 آمپر است. فرکانس اندازهگیری جریان نیز 50Hz/60Hz اعلام شده است. :contentReference[oaicite:10]{index=10}
حداکثر مقاومت قابل اندازهگیری توسط UT278A چقدر است؟
حداکثر محدوده اندازهگیری مقاومت زمین در UNI-T UT278A برابر 1200 اهم است و بالاترین بازه آن از 800 تا 1200 اهم تعریف شده است. دقت این بازه برابر ±(25%+30) است. :contentReference[oaicite:11]{index=11}
فک ارت سنج UNI-T UT278A تا چه اندازهای باز میشود؟
دهانه فک این مدل حداکثر 32 میلیمتر باز میشود. هنگام انتخاب دستگاه باید قطر هادی یا کابل مورد آزمایش با اندازه دهانه فک مطابقت داشته باشد. :contentReference[oaicite:12]{index=12}
آیا UT278A حافظه داخلی دارد؟
بله. حافظه داخلی دستگاه امکان ذخیره حداکثر 99 مقدار اندازهگیری را فراهم میکند. همچنین وجود رابط RS-232 امکان استفاده از ارتباط با کامپیوتر را فراهم کرده و کابل رابط و نرمافزار PC بهعنوان تجهیزات اختیاری معرفی شدهاند. :contentReference[oaicite:13]{index=13}
آیا برای استفاده از UT278A نیاز به قطع سیستم ارت وجود دارد؟
خیر، یکی از مزیتهای اصلی روش کلمپی این دستگاه این است که برای اندازهگیری سیستم زمین در شرایط مناسب، نیازی به قطع هادی ارت وجود ندارد. همچنین طبق اطلاعات رسمی UNI-T، این روش به الکترودهای کمکی نیز نیاز ندارد. با این حال، معتبر بودن اندازهگیری به ساختار و توپولوژی سیستم زمین وابسته است. :contentReference[oaicite:14]{index=14}
لوازم جانبی و اقلام همراه UNI-T UT278A
اقلام استاندارد همراه دستگاه طبق اطلاعات سازنده شامل باتری، حلقه تست و جعبه ابزار است. همچنین کابل رابط RS-232 و نرمافزار کامپیوتری بهعنوان تجهیزات اختیاری برای این مدل معرفی شدهاند. :contentReference[oaicite:15]{index=15}
خرید ارت سنج کلمپی UNI-T UT278A از کالیبکس
اگر برای اندازهگیری مقاومت سیستم زمین، بررسی چاه ارت و اندازهگیری جریان نشتی به یک ارت تستر کلمپی نیاز دارید، UNI-T UT278A به دلیل اندازهگیری کلمپی، محدوده مقاومت زمین تا 1200 اهم، اندازهگیری جریان تا 30 آمپر، حافظه 99 داده و امکان ارتباط RS-232، یکی از گزینههای تخصصی این رده محسوب میشود. با توجه به اینکه این مدل طبق سایت رسمی UNI-T در فهرست محصولات متوقفشده قرار گرفته است، هنگام خرید بهتر است موجودی، اصالت دستگاه، وضعیت کالا و سازگاری آن با نیاز پروژه بررسی شود. :contentReference[oaicite:16]{index=16}
