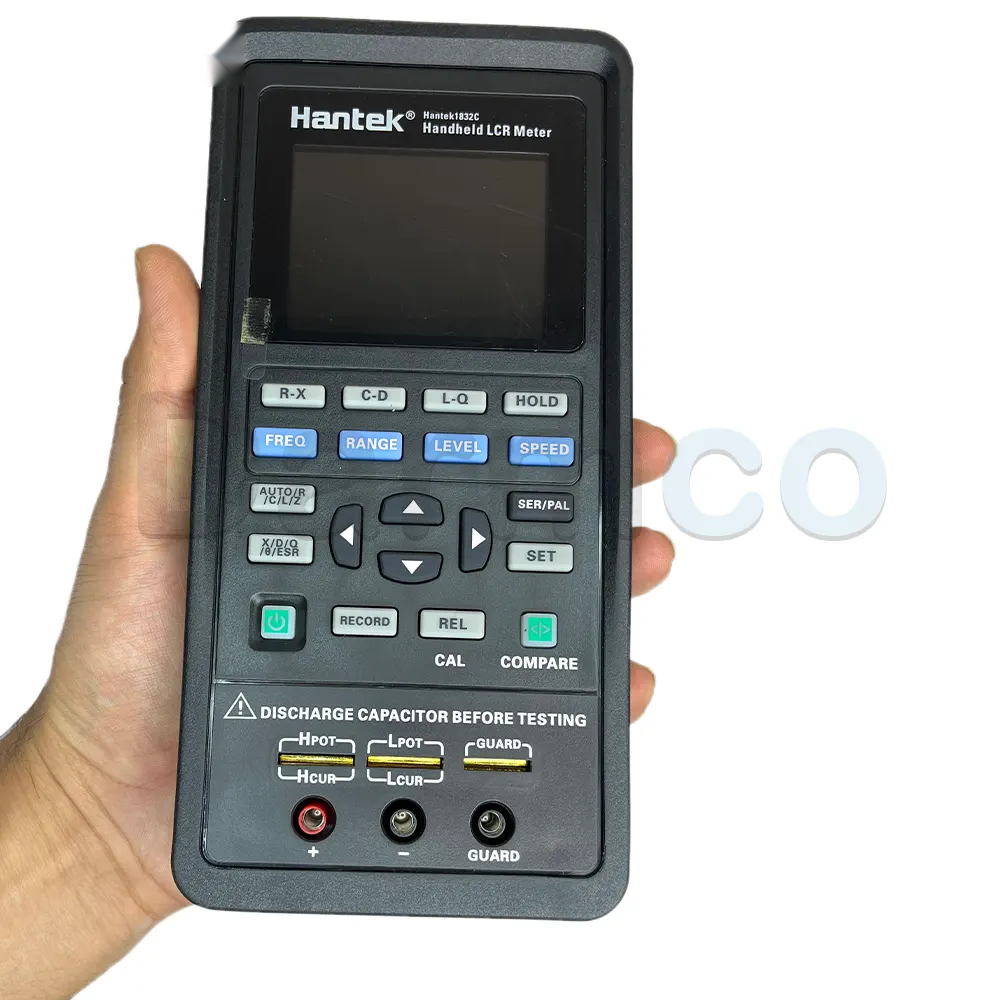

معرفی LCR متر دیجیتال هانتک مدل HANTEK 1832C
LCR متر دیجیتال هانتک مدل HANTEK 1832C یک دستگاه اندازهگیری حرفهای، دقیق و قابل حمل برای تست و بررسی پارامترهای الکتریکی قطعات الکترونیکی است. این LCR متر دستی برای اندازهگیری اندوکتانس (L)، ظرفیت خازنی (C)، مقاومت (R) و امپدانس (Z) طراحی شده و علاوه بر پارامتر اصلی، امکان نمایش پارامترهای تکمیلی مانند راکتانس (X)، ضریب اتلاف (D)، ضریب کیفیت (Q)، زاویه فاز (θ) و ESR را نیز فراهم میکند.
HANTEK 1832C با بهرهگیری از 7 فرکانس تست از 100 هرتز تا 40 کیلوهرتز، انتخاب حالت مدار معادل سری و موازی، اندازهگیری دستی و خودکار و قابلیت کالیبراسیون مدار باز و اتصال کوتاه، امکان بررسی دقیق انواع مقاومت، خازن، سلف، ترانسفورماتور و سایر قطعات پسیو را فراهم میسازد. دقت پایه اعلامشده این دستگاه 0.30 درصد است و بسته به پارامتر، محدوده اندازهگیری و فرکانس انتخابی، دقت واقعی اندازهگیری متفاوت خواهد بود.
ویژگیهای LCR متر HANTEK 1832C
- اندازهگیری L/C/R/Z: قابلیت اندازهگیری اندوکتانس، ظرفیت خازنی، مقاومت و امپدانس.
- اندازهگیری پارامترهای تکمیلی: نمایش X، D، Q، زاویه فاز θ و ESR.
- 7 فرکانس تست: 100Hz، 120Hz، 400Hz، 1kHz، 4kHz، 10kHz و 40kHz.
- دقت پایه 0.30٪: مناسب برای کاربردهای تعمیراتی، آزمایشگاهی و کنترل کیفیت.
- نمایشگر 2.8 اینچی TFT LCD: نمایش واضح اطلاعات و امکان نمایش همزمان پارامترهای اندازهگیری.
- اندازهگیری خودکار و دستی: امکان انتخاب رنج بهصورت Auto یا Manual.
- سه سرعت اندازهگیری: سرعت بالا 4 بار در ثانیه، متوسط 2 بار در ثانیه و پایین 1 بار در ثانیه.
- مدار معادل سری و موازی: مناسب برای بررسی دقیقتر رفتار قطعات در شرایط مختلف.
- ترمینال 3 سیمه و 5 سیمه: امکان استفاده از روشهای مختلف اتصال برای اندازهگیری دقیقتر.
- کالیبراسیون Open/Short: جبران اثرات کابل و اتصالات با کالیبراسیون مدار باز و اتصال کوتاه.
- باتری لیتیومی قابل شارژ: مناسب برای استفاده طولانیمدت و قابل حمل.
- درگاه USB Type-C: امکان ارتباط با رایانه و انتقال یا تحلیل اطلاعات اندازهگیری.
- ثبت و تحلیل دادهها: مناسب برای مستندسازی نتایج و بررسی دادههای اندازهگیری.
- طراحی پرتابل: ابعاد مناسب و ساختار مقاوم برای استفاده در محیط آزمایشگاه، کارگاه و تعمیرات.
- پایه نگهدارنده: امکان قرار دادن دستگاه روی میز و انجام اندازهگیری با سهولت بیشتر.
اندازهگیری مقاومت، خازن و سلف با HANTEK 1832C
یکی از مهمترین مزایای HANTEK 1832C، گستره وسیع اندازهگیری آن است. این دستگاه میتواند مقاومت تا 20MΩ، ظرفیت خازنی تا 20mF و اندوکتانس تا 2000H را اندازهگیری کند. به همین دلیل، این مدل تنها برای تست قطعات کوچک SMD یا قطعات روی برد کاربرد ندارد و میتواند در بررسی طیف گستردهای از قطعات الکترونیکی مورد استفاده قرار گیرد.
در اندازهگیری خازن، دستگاه علاوه بر ظرفیت C قادر به نمایش ضریب اتلاف D است. در اندازهگیری سلف نیز مقدار اندوکتانس L و ضریب کیفیت Q قابل بررسی است. همچنین در حالت امپدانس، پارامترهایی مانند Z و زاویه فاز در اختیار کاربر قرار میگیرند. این ویژگیها HANTEK 1832C را برای تحلیل تخصصیتر رفتار قطعات پسیو مناسب میکند.
فرکانسهای تست متنوع برای تحلیل دقیقتر قطعات
فرکانس تست یکی از عوامل مهم در اندازهگیری قطعاتی مانند خازن و سلف است، زیرا مشخصه الکتریکی این قطعات با تغییر فرکانس میتواند تغییر کند. HANTEK 1832C امکان انتخاب فرکانسهای 100Hz، 120Hz، 400Hz، 1kHz، 4kHz، 10kHz و 40kHz را فراهم میکند.
وجود این گستره فرکانسی باعث میشود کاربر بتواند رفتار یک قطعه را در فرکانسهای مختلف بررسی کرده و برای کاربردهای مختلف، فرکانس تست مناسب را انتخاب کند. این قابلیت در طراحی مدار، تعمیرات تخصصی، تست قطعات و کنترل کیفیت اهمیت زیادی دارد.
مدار معادل سری و موازی
HANTEK 1832C از مدار معادل سری و موازی پشتیبانی میکند. انتخاب صحیح مدل معادل برای برخی قطعات، بهخصوص در اندازهگیری خازنها و سلفها، میتواند در تفسیر نتایج اهمیت داشته باشد. کاربر میتواند متناسب با نوع قطعه و شرایط تست، حالت مناسب را انتخاب کند.
کالیبراسیون Open و Short
در اندازهگیری دقیق قطعات الکترونیکی، اثر مقاومت، ظرفیت و اندوکتانس ناخواسته کابلها و اتصالات میتواند روی نتیجه تأثیر بگذارد. HANTEK 1832C به قابلیت کالیبراسیون مدار باز (Open Circuit) و کالیبراسیون اتصال کوتاه (Short Circuit) مجهز شده است تا اثرات ناشی از مسیر اندازهگیری کاهش پیدا کند و شرایط برای اندازهگیری دقیقتر فراهم شود.
نمایشگر رنگی و رابط کاربری
این LCR متر به یک نمایشگر 2.8 اینچی TFT LCD مجهز است. نمایشگر بزرگ و با وضوح مناسب، اطلاعات اندازهگیری را به شکل خوانا نمایش میدهد و امکان مشاهده پارامتر اصلی و پارامتر ثانویه را فراهم میکند. قابلیت نمایش دو مقدار اندازهگیری بهصورت همزمان نیز باعث میشود کاربر بتواند اطلاعات بیشتری را بدون تغییر مداوم صفحه مشاهده کند.
اتصال HANTEK 1832C به کامپیوتر
یکی از قابلیتهای کاربردی این مدل، وجود درگاه USB Type-C و پشتیبانی از ارتباط با رایانه است. HANTEK 1832C امکان ثبت و تحلیل دادهها و استفاده از نرمافزار مربوطه برای مدیریت و بررسی نتایج اندازهگیری را فراهم میکند. این ویژگی برای آزمایشگاهها، واحدهای کنترل کیفیت و کاربرانی که نیاز به ثبت نتایج تست دارند، کاربردی است.
باتری قابل شارژ و طراحی پرتابل
HANTEK 1832C با باتری لیتیومی قابل شارژ طراحی شده است و برخلاف بسیاری از تجهیزات آزمایشگاهی رومیزی، برای استفاده در محیطهای مختلف محدود به یک مکان ثابت نیست. طراحی دستی و وجود پوشش محافظ، استفاده از دستگاه را در تعمیرگاه، کارگاه، آزمایشگاه، خط تولید و محیطهای آموزشی آسانتر میکند.
کاربردهای LCR متر HANTEK 1832C
- تست و شناسایی مقدار مقاومت، خازن و سلف
- بررسی کیفیت و مشخصات قطعات الکترونیکی
- تعمیر و عیبیابی بردهای الکترونیکی
- تست قطعات SMD و قطعات الکترونیکی پسیو
- کنترل کیفیت قطعات در خطوط تولید
- استفاده در آزمایشگاههای الکترونیک
- تحقیق و توسعه و طراحی مدارهای الکترونیکی
- بررسی ESR و پارامترهای AC قطعات
- اندازهگیری امپدانس و زاویه فاز
- آموزش و آزمایشهای دانشگاهی و فنی
- تست سلفها، چوکها و برخی ترانسفورماتورها
- مقایسه مشخصات قطعات مشابه و کنترل کیفیت آنها
چرا LCR متر دیجیتال HANTEK 1832C بخریم؟
اگر به دنبال یک LCR متر حرفهای، قابل حمل و چندمنظوره برای اندازهگیری قطعات الکترونیکی هستید، HANTEK 1832C ترکیبی از قابلیتهای یک LCR متر پیشرفته را در قالب یک دستگاه دستی ارائه میدهد. پشتیبانی از اندازهگیری L، C، R و Z در کنار X، D، Q، ESR و زاویه فاز، این دستگاه را از یک خازنسنج یا سلفسنج ساده متمایز میکند.
پشتیبانی از هفت فرکانس تست، انتخاب مدار معادل سری و موازی، حالت اندازهگیری خودکار و دستی، سه سرعت اندازهگیری، کالیبراسیون Open/Short، ترمینالهای 3 و 5 سیمه، نمایشگر رنگی TFT و ارتباط USB Type-C از مهمترین امکانات این مدل هستند. همچنین باتری لیتیومی قابل شارژ و طراحی پرتابل باعث میشود بتوان از آن هم بهعنوان ابزار تعمیراتی و هم بهعنوان تجهیزات اندازهگیری در محیط آزمایشگاهی استفاده کرد.
مشخصات فنی LCR متر HANTEK 1832C
| مشخصه | مشخصات |
|---|
| برند |
HANTEK |
| مدل |
HANTEK 1832C |
| نوع دستگاه |
LCR متر دیجیتال دستی و قابل حمل |
| پارامترهای اصلی |
L / C / R / Z |
| پارامترهای ثانویه |
X / D / Q / θ / ESR |
| فرکانسهای تست |
100Hz، 120Hz، 400Hz، 1kHz، 4kHz، 10kHz، 40kHz |
| دقت پایه |
0.30٪ |
| مدار معادل |
سری و موازی |
| سطح سیگنال تست |
0.6Vrms |
| روش اندازهگیری |
دستی و خودکار |
| محدوده اندازهگیری اندوکتانس |
0 تا 2000H |
| محدوده اندازهگیری ظرفیت |
0 تا 20mF |
| محدوده اندازهگیری مقاومت |
0 تا 20MΩ |
| سرعت اندازهگیری |
سریع: 4 بار در ثانیه، متوسط: 2 بار در ثانیه، کند: 1 بار در ثانیه |
| نوع نمایشگر |
2.8 اینچ TFT LCD رنگی |
| تعداد ترمینال تست |
3 ترمینال و 5 ترمینال |
| کالیبراسیون |
Open Circuit و Short Circuit |
| رابط ارتباطی |
USB Type-C |
| ثبت و تحلیل داده |
دارد |
| ارتباط با کامپیوتر |
دارد |
| نوع باتری |
باتری لیتیومی قابل شارژ |
| ساختار |
دستی، قابل حمل و مجهز به پوشش محافظ |
| پایه نگهدارنده |
دارد |

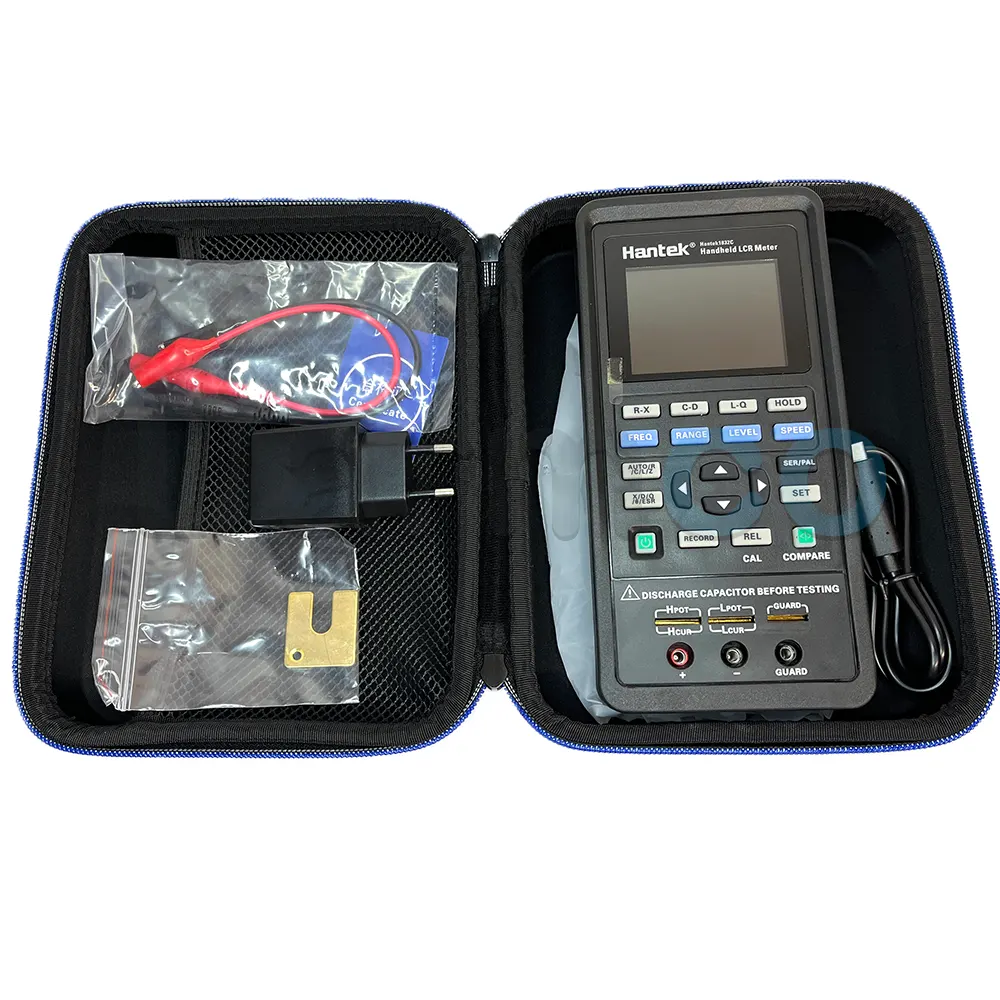

| لوازم همراه |
کابل USB Type-C، آداپتور برق، کارت اتصال کوتاه، پلاگهای تست قرمز و مشکی و باتری لیتیومی |
محدودههای اندازهگیری ظرفیت خازنی
| فرکانس تست | محدوده اندازهگیری ظرفیت |
|---|
| 100Hz / 120Hz |
از محدوده pF تا 20mF، بسته به رنج انتخابی |
| 1kHz |
از حدود pF تا 1000µF، بسته به رنج انتخابی |
| 4kHz |
از محدوده pF تا رنجهای بالاتر ظرفیت، بسته به محدوده کاری |
| 10kHz |
از محدوده pF تا حدود 100µF، بسته به رنج انتخابی |
| 40kHz |
از محدوده pF تا حدود 100µF، بسته به رنج انتخابی |
محدودههای اندازهگیری اندوکتانس
| فرکانس تست | محدوده کلی |
|---|
| 100Hz / 120Hz |
از µH تا 1000H |
| 1kHz |
از چند µH تا حدود 1H، بسته به رنج انتخابی |
| 4kHz |
بسته به محدوده انتخابی و نوع قطعه |
| 10kHz |
از محدوده µH تا حدود 100H |
| 40kHz |
از محدوده µH تا حدود 1H |
نکات مهم برای اندازهگیری دقیق با HANTEK 1832C
- برای دستیابی به نتایج دقیقتر، پیش از اندازهگیری از کالیبراسیون Open و Short استفاده کنید.
- در اندازهگیری قطعات کوچک، طول و نوع کابل تست میتواند روی نتیجه اثر بگذارد.
- برای خازنها و سلفها، فرکانس تست را متناسب با کاربرد قطعه انتخاب کنید.
- در اندازهگیری قطعات قطبی، مانند برخی خازنهای الکترولیتی، به شرایط و روش صحیح اتصال توجه شود.
- برای مقایسه قطعات مشابه، شرایط اندازهگیری شامل فرکانس و مدار معادل را ثابت نگه دارید.
- در صورت نیاز به دقت بالاتر در اندازهگیری قطعات کوچک، استفاده از اتصال 5 سیمه میتواند مزیت داشته باشد.
تفاوت LCR متر HANTEK 1832C با LCR مترهای معمولی
بسیاری از LCR مترهای ساده تنها مقدار ظرفیت، مقاومت یا اندوکتانس را نمایش میدهند؛ اما HANTEK 1832C علاوه بر پارامترهای اصلی، اطلاعات تکمیلی مربوط به رفتار AC قطعه را نیز در اختیار کاربر قرار میدهد. امکان اندازهگیری امپدانس، راکتانس، ESR، ضریب کیفیت، ضریب اتلاف و زاویه فاز باعث میشود این دستگاه برای تحلیل تخصصی قطعات الکترونیکی مناسبتر باشد.
همچنین وجود چند فرکانس تست، مدار معادل سری و موازی، کالیبراسیون، انتخاب سرعت اندازهگیری، ارتباط USB و باتری قابل شارژ، آن را به گزینهای کاربردی برای تعمیرکاران حرفهای، مهندسان الکترونیک، آزمایشگاهها و واحدهای کنترل کیفیت تبدیل کرده است.
سوالات متداول درباره LCR متر HANTEK 1832C
HANTEK 1832C چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای اصلی L، C، R و Z را اندازهگیری میکند و پارامترهای ثانویه شامل X، D، Q، ESR و زاویه فاز θ را نیز نمایش میدهد.
فرکانسهای تست HANTEK 1832C کداماند؟
این مدل دارای 7 فرکانس تست شامل 100Hz، 120Hz، 400Hz، 1kHz، 4kHz، 10kHz و 40kHz است.
آیا HANTEK 1832C قابلیت اندازهگیری ESR دارد؟
بله. ESR یکی از پارامترهای ثانویه قابل نمایش در این LCR متر است و در کنار پارامترهای اصلی میتوان از آن برای بررسی رفتار قطعات استفاده کرد.
حداکثر ظرفیت قابل اندازهگیری با HANTEK 1832C چقدر است؟
محدوده کلی اندازهگیری ظرفیت خازنی این دستگاه تا 20mF اعلام شده است؛ با این حال دقت و محدوده مؤثر اندازهگیری به فرکانس تست و رنج انتخابی بستگی دارد.
حداکثر اندوکتانس قابل اندازهگیری چقدر است؟
محدوده کلی اندازهگیری اندوکتانس HANTEK 1832C تا 2000H اعلام شده است و رنج واقعی قابل استفاده با توجه به فرکانس و شرایط قطعه تعیین میشود.
آیا HANTEK 1832C قابلیت اندازهگیری مقاومت دارد؟
بله. این دستگاه امکان اندازهگیری مقاومت تا 20MΩ را دارد و علاوه بر مقاومت، قابلیت اندازهگیری امپدانس Z و پارامترهای مرتبط را نیز ارائه میکند.
آیا HANTEK 1832C به کامپیوتر متصل میشود؟
بله. دستگاه دارای رابط USB Type-C است و از ارتباط با کامپیوتر برای ثبت، انتقال، تحلیل دادهها و کنترل از طریق نرمافزار مربوطه پشتیبانی میکند.
باتری HANTEK 1832C قابل شارژ است؟
بله. این مدل به باتری لیتیومی قابل شارژ با ظرفیت بالا مجهز شده و برای استفاده پرتابل طراحی شده است.
آیا HANTEK 1832C برای تعمیرات برد مناسب است؟
بله. قابلیت اندازهگیری مقاومت، ظرفیت، اندوکتانس، امپدانس، ESR و سایر پارامترهای مرتبط، این دستگاه را برای تست قطعات و عیبیابی بردهای الکترونیکی مناسب میکند.
HANTEK 1832C برای استفاده آزمایشگاهی مناسب است؟
بله. با توجه به دقت 0.30 درصد، فرکانسهای تست متنوع، حالتهای اندازهگیری دستی و خودکار، کالیبراسیون Open/Short، ترمینالهای 3 و 5 سیمه و قابلیت ثبت داده، این مدل میتواند در بسیاری از کاربردهای آزمایشگاهی و تحقیقاتی مورد استفاده قرار گیرد.
تفاوت HANTEK 1832C با یک مولتیمتر معمولی چیست؟
مولتیمترها معمولاً برای اندازهگیری ولتاژ، جریان و مقاومت طراحی شدهاند، در حالی که HANTEK 1832C بهطور تخصصی برای تحلیل قطعات پسیو و پارامترهای AC آنها ساخته شده است و امکان اندازهگیری L، C، Z، ESR، Q، D، X و زاویه فاز را فراهم میکند.
جمعبندی
LCR متر دیجیتال هانتک HANTEK 1832C یک ابزار حرفهای برای اندازهگیری و تحلیل قطعات الکترونیکی است که قابلیتهایی فراتر از یک LCR متر ساده ارائه میدهد. پشتیبانی از اندازهگیری L/C/R/Z، نمایش ESR و پارامترهای AC، هفت فرکانس تست، دقت پایه 0.30 درصد، مدار معادل سری و موازی، کالیبراسیون Open/Short، ترمینالهای 3 و 5 سیمه، نمایشگر 2.8 اینچی TFT، باتری لیتیومی قابل شارژ و ارتباط USB Type-C، این مدل را به گزینهای مناسب برای تعمیرات تخصصی، طراحی مدار، کنترل کیفیت، آزمایشگاههای الکترونیک، تحقیق و توسعه و تست قطعات تبدیل کرده است.
