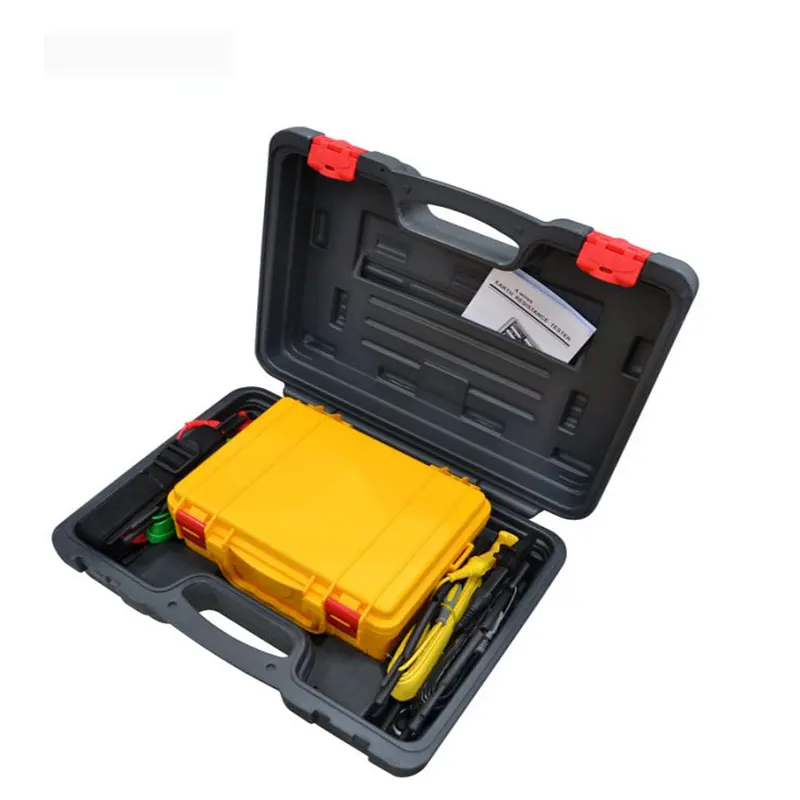

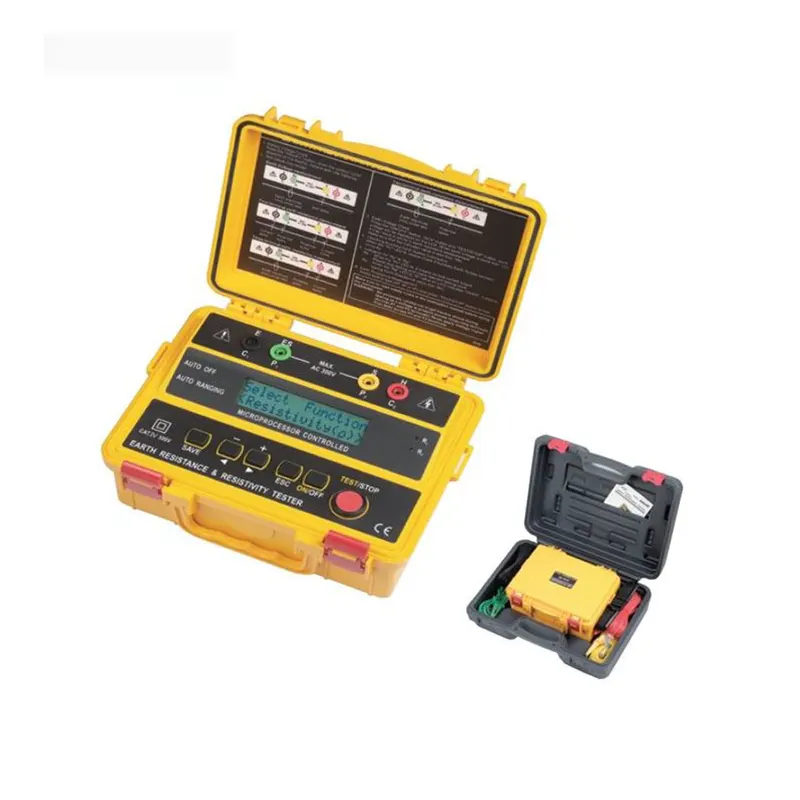

ارت سنج دیجیتال اس ای دبلیو مدل SEW 4235ER
ارت سنج دیجیتال SEW 4235ER یکی از تجهیزات حرفهای برای اندازهگیری مقاومت زمین، مقاومت ویژه خاک و ولتاژ زمین است. این دستگاه چهار سیمه از محصولات تخصصی شرکت SEW تایوان بوده و با بهرهگیری از کنترل میکروپردازندهای، رنج خودکار و قابلیت انجام آزمونهای دو سیمه، سه سیمه و چهار سیمه، برای بررسی دقیق سیستمهای ارت و مطالعات مربوط به مقاومت ویژه خاک طراحی شده است. طبق مشخصات رسمی سازنده، SEW 4235ER مقاومت زمین را در سه محدوده 0 تا 20 اهم، 0 تا 200 اهم و 0 تا 2 کیلواهم اندازهگیری میکند و محدوده اندازهگیری ولتاژ زمین آن 0 تا 300 ولت AC است.
یکی از مهمترین قابلیتهای ارت تستر SEW 4235ER، اندازهگیری مقاومت ویژه خاک (Earth Resistivity) است. این ویژگی در پروژههای طراحی و اجرای سیستم ارت، بررسی کیفیت خاک و تعیین شرایط مناسب برای احداث الکترود زمین اهمیت ویژهای دارد. دستگاه با استفاده از روش چهار سیمه و رابطه ρ=2×π×L×R امکان محاسبه مقاومت ویژه خاک را در محدودههای مختلف فراهم میکند.
SEW 4235ER به بررسی خودکار میلههای C و P مجهز است و در زمان انجام تست، وضعیت الکترودهای کمکی را کنترل میکند. همچنین قابلیت Data Hold امکان ثابت نگه داشتن مقدار نمایش داده شده روی نمایشگر را فراهم میکند تا کاربر بتواند نتیجه را بهراحتی ثبت یا یادداشت کند. حافظه داخلی دستگاه نیز امکان ذخیره و بازیابی حداکثر 200 نتیجه اندازهگیری را فراهم میسازد.
اندازهگیری مقاومت زمین با SEW 4235ER
مقاومت زمین یکی از پارامترهای مهم در ارزیابی عملکرد سیستمهای ارت حفاظتی است. SEW 4235ER Earth Resistance Tester با ارائه سه محدوده اندازهگیری 20، 200 و 2000 اهم، امکان بررسی سیستمهای ارت با مقادیر مختلف مقاومت را فراهم میکند. رزولوشن اندازهگیری در رنج 0 تا 20 اهم برابر با 0.01 اهم، در رنج 0 تا 200 اهم برابر با 0.1 اهم و در رنج 0 تا 2 کیلواهم برابر با 1 اهم است.
اندازهگیری مقاومت ویژه خاک؛ کاربرد مهم ارت سنج 4235ER
قابلیت اندازهگیری مقاومت ویژه خاک، SEW 4235ER را از بسیاری از ارتسنجهای معمولی متمایز میکند. مقاومت ویژه خاک پارامتری مهم در طراحی سیستمهای اتصال زمین است و اطلاعات آن میتواند برای انتخاب محل و روش مناسب اجرای الکترود زمین مورد استفاده قرار گیرد. این دستگاه مقاومت ویژه خاک را در سه محدوده 0.06 تا 6.28 kΩ.m، 0.62 تا 62.8 kΩ.m و 6.28 تا 628 kΩ.m اندازهگیری میکند.
در روش چهار سیمه، فاصله بین میلههای کمکی میتواند در محدوده 1 تا 50 متر تنظیم شود. این قابلیت برای انجام آزمایشهای مقاومت ویژه خاک در فواصل مختلف کاربرد دارد و امکان بررسی شرایط خاک در پروژههای مختلف را فراهم میکند.
تست دو سیمه، سه سیمه و چهار سیمه
ارت تستر SEW 4235ER از سه روش اتصال پشتیبانی میکند. حالت دو سیمه برای اندازهگیریهای سادهتر، حالت سه سیمه برای آزمون متداول مقاومت الکترود زمین و حالت چهار سیمه برای اندازهگیری دقیقتر مقاومت زمین و مقاومت ویژه خاک قابل استفاده است. استفاده از روش چهار سیمه، اثر مقاومت سیمهای اندازهگیری را در نتیجه نهایی کاهش میدهد و برای اندازهگیریهای دقیقتر مناسب است.
نمایشگر LCM، رنج خودکار و حافظه داخلی
این ارت سنج دیجیتال به نمایشگر LCM مجهز شده است و با قابلیت Auto Ranging میتواند محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب کند. قابلیت Data Hold نیز مقدار نمایش داده شده را روی صفحه ثابت نگه میدارد. علاوه بر این، حافظه داخلی دستگاه ظرفیت ذخیرهسازی 200 نتیجه تست را دارد و نتایج ذخیره شده را میتوان در زمان مورد نیاز از روی نمایشگر بازیابی کرد.
کنترل خودکار میلههای کمکی C و P
یکی از قابلیتهای کاربردی SEW 4235ER، بررسی خودکار میلههای کمکی C Spike و P Spike است. این قابلیت به کاربر کمک میکند شرایط اتصال الکترودهای کمکی را هنگام تست کنترل کند. در نتیجه، احتمال بروز خطاهای ناشی از اتصال نامناسب میلههای کمکی کاهش پیدا میکند و فرآیند اندازهگیری سیستم ارت سادهتر میشود.
دقت و روش اندازهگیری ارت تستر SEW 4235ER
در این دستگاه اندازهگیری مقاومت زمین با استفاده از سیستم Constant Current Inverter با فرکانس تقریبی 820 هرتز و جریان اندازهگیری حدود 2 میلیآمپر انجام میشود. دقت اندازهگیری مقاومت زمین در رنج 0 تا 20 اهم برابر با ±(2%rdg+0.1Ω) و در رنجهای 0 تا 200 و 0 تا 2kΩ برابر با ±(2%rdg+3dgt) است. دقت اندازهگیری ولتاژ زمین نیز ±(2%rdg+3dgt) اعلام شده است.
بدنه مقاوم و استانداردهای ایمنی
ارت سنج SEW 4235ER دارای درجه حفاظت IP65 در حالت بسته بودن درپوش است و برای استفاده در محیطهای کاری و پروژههای اندازهگیری میدانی طراحی شده است. این مدل مطابق اطلاعات رسمی سازنده دارای استانداردهای EN IEC 61010-1 CAT IV 300V، IEC 61557-1، IEC 61557-5 و EN IEC 61326-1 است.
کاربردهای ارت سنج دیجیتال SEW 4235ER
- اندازهگیری مقاومت سیستم اتصال زمین
- اندازهگیری مقاومت ویژه خاک
- بررسی سیستمهای ارت ساختمان و تأسیسات صنعتی
- استفاده در طراحی و ارزیابی سیستمهای اتصال زمین
- تست الکترودهای زمین و میلههای ارت
- انجام آزمونهای دو سیمه، سه سیمه و چهار سیمه
- بررسی وضعیت میلههای کمکی C و P
- اندازهگیری ولتاژ AC زمین تا 300 ولت
- ثبت و بازیابی نتایج اندازهگیری برای مستندسازی پروژه
نوع دستگاه
ارت سنج و مقاومت ویژه خاک، چهار سیمه
محدوده مقاومت زمین
0 تا 20Ω / 0 تا 200Ω / 0 تا 2kΩ
رزولوشن مقاومت زمین
0.01Ω در 20Ω / 0.1Ω در 200Ω / 1Ω در 2kΩ
دقت مقاومت زمین
±(2%rdg+0.1Ω) در رنج 20Ω و ±(2%rdg+3dgt) در رنجهای 200Ω و 2kΩ
محدوده ولتاژ زمین
0 تا 300.0V AC
دقت ولتاژ زمین
±(2%rdg+3dgt)
مقاومت ویژه خاک
0.06 تا 6.28 / 0.62 تا 62.8 / 6.28 تا 628 kΩ.m
روش محاسبه مقاومت ویژه
ρ = 2 × π × L × R
روش اندازهگیری مقاومت زمین
Constant Current Inverter، حدود 820Hz و 2mA
روشهای تست
2-Wire، 3-Wire و 4-Wire
حافظه داخلی
200 نتیجه اندازهگیری
فاصله میلههای کمکی
1.0 تا 50.0 متر
درجه حفاظت
IP65 با درپوش بسته
استاندارد ایمنی
EN IEC 61010-1 CAT IV 300V
استانداردهای اندازهگیری
IEC 61557-1 و IEC 61557-5
استاندارد EMC
EN IEC 61326-1
دمای کاری
0 تا 40 درجه سانتیگراد
دمای نگهداری
10- تا 50 درجه سانتیگراد
رطوبت نگهداری
حداکثر 80% RH
منبع تغذیه
8 عدد باتری 1.5V سایز AA
ابعاد
250 × 190 × 110 میلیمتر
وزن
حدود 1500 گرم با باتری
مزایای ارت سنج SEW 4235ER برای پروژههای حرفهای
ترکیب قابلیت اندازهگیری مقاومت زمین، مقاومت ویژه خاک، ولتاژ زمین، پشتیبانی از سه روش اتصال، بررسی خودکار میلههای کمکی، رنج خودکار، Data Hold و حافظه 200 نتیجه، باعث شده است SEW 4235ER یک گزینه مناسب برای کارشناسانی باشد که علاوه بر اندازهگیری مقاومت الکترود زمین، به اطلاعات مقاومت ویژه خاک نیز نیاز دارند. استاندارد CAT IV 300V و درجه حفاظت IP65 نیز برای استفاده در شرایط کاری متداول این حوزه مزیت محسوب میشوند.
سوالات متداول درباره ارت سنج SEW 4235ER
ارت سنج SEW 4235ER چه پارامترهایی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت زمین، مقاومت ویژه خاک و ولتاژ زمین طراحی شده است.
محدوده اندازهگیری مقاومت زمین SEW 4235ER چقدر است؟
مقاومت زمین در سه محدوده 0 تا 20 اهم، 0 تا 200 اهم و 0 تا 2 کیلواهم اندازهگیری میشود.
آیا SEW 4235ER مقاومت ویژه خاک را اندازهگیری میکند؟
بله. این مدل برای اندازهگیری مقاومت ویژه خاک نیز طراحی شده و سه محدوده 0.06 تا 6.28، 0.62 تا 62.8 و 6.28 تا 628 کیلواهممتر را پوشش میدهد.
SEW 4235ER چند سیمه است؟
این دستگاه از تستهای دو سیمه، سه سیمه و چهار سیمه پشتیبانی میکند. روش چهار سیمه برای اندازهگیری مقاومت زمین و مقاومت ویژه خاک کاربرد ویژهای دارد.
آیا دستگاه میلههای کمکی C و P را بررسی میکند؟
بله. SEW 4235ER دارای قابلیت بررسی خودکار C Spike و P Spike است.
ظرفیت حافظه ارت سنج SEW 4235ER چقدر است؟
حافظه داخلی دستگاه امکان ذخیره و بازیابی حداکثر 200 نتیجه اندازهگیری را فراهم میکند.
آیا SEW 4235ER قابلیت نگه داشتن مقدار اندازهگیری شده را دارد؟
بله. قابلیت Data Hold برای ثابت نگه داشتن نتیجه روی نمایشگر LCM در نظر گرفته شده است.
ولتاژ زمین در این ارت تستر تا چه مقداری اندازهگیری میشود؟
محدوده اندازهگیری ولتاژ زمین 0 تا 300 ولت AC است.
آیا SEW 4235ER برای اندازهگیری دقیق سیستم ارت مناسب است؟
بله. این مدل یک ارت تستر تخصصی با قابلیت تست چهار سیمه، رنجهای مختلف مقاومت، کنترل میکروپردازندهای و مشخصات اندازهگیری مطابق استانداردهای IEC 61557 است.
ارت سنج SEW 4235ER ساخت کجاست؟
این مدل توسط شرکت Standard Electric Works یا SEW در تایوان تولید شده است.
آیا SEW 4235ER برای طراحی سیستم ارت نیز کاربرد دارد؟
بله. قابلیت اندازهگیری مقاومت ویژه خاک، این دستگاه را برای برداشت اطلاعات مورد نیاز در مطالعات و طراحی سیستم اتصال زمین کاربردی میکند؛ البته طراحی نهایی سیستم ارت باید بر اساس الزامات پروژه و استاندارد مربوطه انجام شود.
منبع مشخصات فنی: اطلاعات رسمی شرکت Standard Electric Works (SEW) و دیتاشیت مدل 4235 ER. مقادیر فنی این متن بر اساس مستندات سازنده تنظیم شدهاند. :contentReference[oaicite:0]{index=0}
