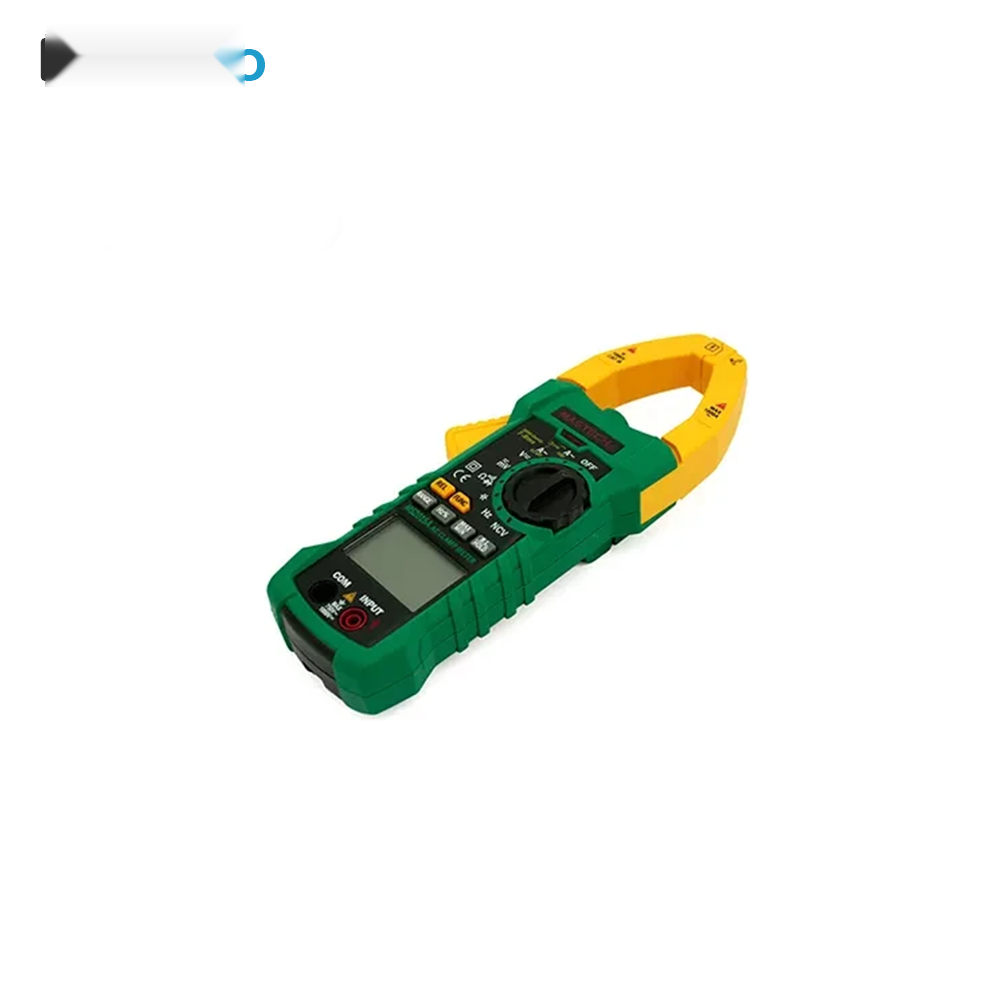

معرفی کلمپ آمپرمتر AC مستک MASTECH MS2015A
کلمپ آمپرمتر دیجیتال مستک MASTECH MS2015A یک مولتیمتر کلمپی حرفهای و چندمنظوره است که برای اندازهگیری جریان AC، ولتاژ AC و DC، مقاومت، ظرفیت خازنی، فرکانس و Duty Cycle طراحی شده است. این دستگاه با برخورداری از قابلیت اندازهگیری جریان متناوب تا 1000 آمپر، برای عیبیابی، تعمیر و نگهداری تجهیزات الکتریکی، تابلوهای برق، ماشینآلات صنعتی و سیستمهای برق کاربرد گستردهای دارد.
یکی از مهمترین مزایای کلمپ آمپرمتر MASTECH MS2015A امکان اندازهگیری جریان بدون نیاز به قطع مدار یا جدا کردن کابل است. فک کلمپی دستگاه در اطراف هادی حامل جریان قرار میگیرد و جریان را بهصورت غیرتماسی اندازهگیری میکند. این ویژگی باعث افزایش سرعت کار و کاهش نیاز به باز کردن مدار در زمان عیبیابی و سرویس تجهیزات میشود.
MS2015A از نمایشگر دیجیتال با ظرفیت 6000 شمارش بهره میبرد و دارای رنجیابی خودکار و دستی است. همچنین قابلیت True RMS به دستگاه کمک میکند مقادیر مؤثر سیگنالهای AC را در شرایط مختلف با دقت مناسبی اندازهگیری کند. وجود نور پسزمینه نمایشگر، DATA HOLD، نشانگر ضعیف شدن باتری، خاموشی خودکار و تشخیص غیرتماسی ولتاژ از دیگر امکانات کاربردی این کلمپ آمپرمتر محسوب میشوند.
کاربرد کلمپ آمپرمتر مستک MS2015A
کلمپ آمپرمتر MASTECH MS2015A برای تکنسینهای برق، مهندسان برق، تعمیرکاران تجهیزات صنعتی، متخصصان تأسیسات الکتریکی و واحدهای تعمیر و نگهداری گزینهای کاربردی است. این دستگاه میتواند برای بررسی جریان مصرفی تجهیزات، عیبیابی مدارهای الکتریکی، کنترل تابلوهای برق، بررسی موتورهای الکتریکی و اندازهگیری پارامترهای مختلف الکتریکی مورد استفاده قرار گیرد.
قابلیت اندازهگیری جریان AC تا 1000 آمپر
یکی از ویژگیهای اصلی MS2015A، اندازهگیری جریان AC در رنجهای 60، 600 و 1000 آمپر است. دقت اندازهگیری جریان AC در مشخصات فنی دستگاه برابر با ±(2.0% + 8 Digit) اعلام شده است. حداکثر جریان قابل اندازهگیری توسط کلمپ 1000 آمپر AC است و در محدوده 600 تا 1000 آمپر، فرکانس کاری اندازهگیری جریان به 40 تا 60 هرتز محدود میشود.
اندازهگیری ولتاژ AC و DC
این کلمپ متر علاوه بر اندازهگیری جریان، امکان سنجش ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت را نیز فراهم میکند. ورودی ولتاژ دستگاه دارای امپدانس حدود 10MΩ است و برای اندازهگیری ولتاژ در مدارهای الکتریکی و الکترونیکی کاربرد دارد. محدوده اندازهگیری ولتاژ DC از میلیولت تا 1000 ولت و محدوده ولتاژ AC از میلیولت تا 750 ولت در نظر گرفته شده است.
اندازهگیری مقاومت و ظرفیت خازنی
کلمپ آمپرمتر مستک MS2015A علاوه بر پارامترهای جریان و ولتاژ، قابلیت اندازهگیری مقاومت را در محدوده 600Ω تا 60MΩ دارد. همچنین برای بررسی خازنها، رنج اندازهگیری ظرفیت خازنی از نانو فاراد تا 100 میلیفاراد در اختیار کاربر قرار میگیرد. این قابلیتها باعث میشوند MS2015A در بسیاری از پروژههای تعمیراتی و عیبیابی، نیاز به چند ابزار اندازهگیری مجزا را کاهش دهد.
اندازهگیری فرکانس و Duty Cycle
MS2015A قابلیت اندازهگیری فرکانس را در چندین رنج دارد و در حالت Hz میتواند فرکانس را تا 10MHz اندازهگیری کند. همچنین اندازهگیری Duty Cycle نیز در این دستگاه پیشبینی شده است. این قابلیتها برای بررسی سیگنالهای الکتریکی و تحلیل عملکرد برخی مدارها و تجهیزات کاربرد دارند.
True RMS در کلمپ آمپرمتر MASTECH MS2015A
وجود فناوری True RMS یکی از قابلیتهای مهم این مدل است. در اندازهگیری سیگنالهای AC که شکل موج آنها کاملاً سینوسی نیست، استفاده از True RMS میتواند نسبت به روشهای میانگینگیری سنتی نتیجه مناسبتری ارائه دهد. این قابلیت برای اندازهگیری تجهیزات و بارهای الکتریکی دارای شکل موج غیرسینوسی اهمیت بیشتری دارد.
ویژگیهای کلمپ آمپرمتر مستک MS2015A
- اندازهگیری جریان AC تا 1000 آمپر
- اندازهگیری ولتاژ DC تا 1000 ولت
- اندازهگیری ولتاژ AC تا 750 ولت
- قابلیت اندازهگیری مقاومت تا 60 مگااهم
- قابلیت اندازهگیری ظرفیت خازنی تا 100 میلیفاراد
- اندازهگیری فرکانس تا 10 مگاهرتز
- اندازهگیری Duty Cycle
- فناوری True RMS
- رنجیابی خودکار و دستی
- نمایشگر 6000 Count
- نور پسزمینه نمایشگر
- نور محل اندازهگیری کلمپ
- قابلیت DATA HOLD برای ثابت نگه داشتن مقدار نمایش داده شده
- اندازهگیری مقادیر MAX/MIN
- تشخیص غیرتماسی ولتاژ NCV
- تست دیود
- تست پیوستگی همراه با بیزر
- نشانگر ضعیف بودن باتری
- خاموشی خودکار
مزایای طراحی و کاربری MS2015A

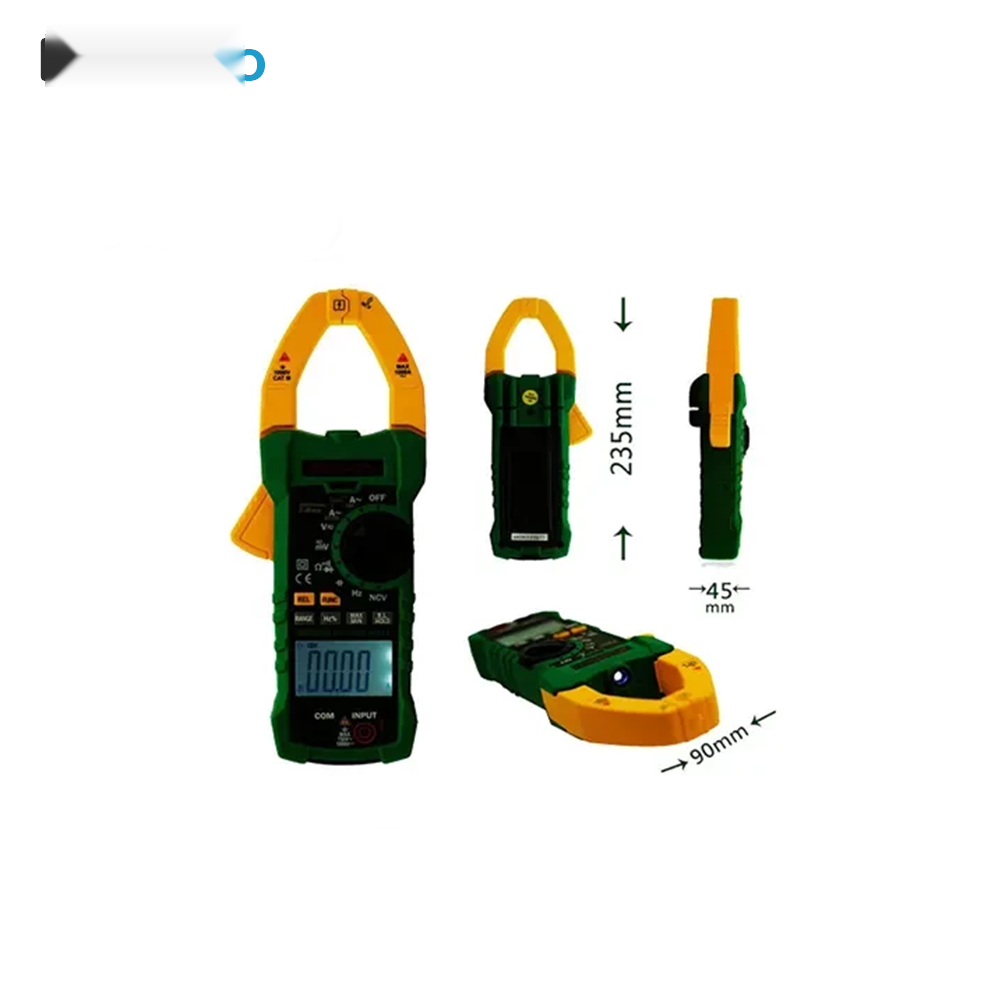

طراحی کلمپی MS2015A امکان اندازهگیری جریان بدون اتصال مستقیم پرابها به هادی حامل جریان را فراهم میکند. دهانه فک دستگاه حدود 40 میلیمتر است و برای اندازهگیری جریان کابلها و هادیهای با قطر مناسب کاربرد دارد. ابعاد حدود 238×92×50 میلیمتر و طراحی قابل حمل دستگاه نیز استفاده از آن را در محیطهای کاری و صنعتی آسانتر میکند.
مشخصات فنی کلمپ آمپرمتر MASTECH MS2015A
نوع دستگاه
کلمپ آمپرمتر دیجیتال
نمایشگر
6000 Count، LCD دیجیتال
جریان AC
60A / 600A / 1000A
دقت جریان AC
±(2.0% + 8 Digit)
ظرفیت خازنی
10nF تا 100mF
Duty Cycle
دارای قابلیت اندازهگیری
فناوری اندازهگیری
True RMS
دهانه فک
حدود 40 میلیمتر
تشخیص ولتاژ غیرتماسی
دارد
منبع تغذیه
باتری 9 ولت 6F22
ابعاد
238 × 92 × 50 میلیمتر
جدول مشخصات فنی کلمپ آمپرمتر MASTECH MS2015A
| مدل |
MASTECH MS2015A |
|---|
| نوع دستگاه |
کلمپ آمپرمتر دیجیتال |
|---|
| نمایشگر |
6000 Count |
|---|
| جریان AC |
60A / 600A / 1000A |
|---|
| دقت جریان AC |
±(2.0% + 8 Digit) |
|---|
| ولتاژ DC |
60mV تا 1000V |
|---|
| ولتاژ AC |
60mV تا 750V |
|---|
| مقاومت |
600Ω تا 60MΩ |
|---|
| ظرفیت خازنی |
10nF تا 100mF |
|---|
| فرکانس |
تا 10MHz |
|---|
| Duty Cycle |
دارای قابلیت اندازهگیری |
|---|
| True RMS |
دارد |
|---|
| دهانه فک |
حدود 40 میلیمتر |
|---|
| رنجیابی |
خودکار و دستی |
|---|
| تشخیص ولتاژ غیرتماسی NCV |
دارد |
|---|
| تست دیود |
دارد |
|---|
| تست پیوستگی |
دارد |
|---|
| DATA HOLD |
دارد |
|---|
| MAX/MIN |
دارد |
|---|
| منبع تغذیه |
باتری 9 ولت 6F22 |
|---|
| ابعاد |
238 × 92 × 50 میلیمتر |
|---|
| وزن |
حدود 390 گرم |
|---|
لوازم همراه کلمپ آمپرمتر MS2015A
- یک دستگاه کلمپ آمپرمتر MASTECH MS2015A
- یک جفت پراب تست
- کیف حمل
- باتری 9 ولت 6F22
- دفترچه راهنما
نحوه استفاده از کلمپ آمپرمتر MS2015A
برای اندازهگیری جریان AC، ابتدا سلکتور دستگاه را روی رنج مناسب جریان قرار دهید. سپس با استفاده از اهرم کلمپ، فکها را باز کرده و تنها هادی موردنظر را در داخل فک قرار دهید. پس از بسته شدن کامل فک، مقدار جریان روی نمایشگر مشاهده میشود. برای اندازهگیری ولتاژ، مقاومت، خازن یا سایر پارامترها باید از پرابهای دستگاه و ورودی مناسب استفاده شود. هنگام اندازهگیری کمیتهای الکتریکی، رعایت محدوده مجاز هر تابع و دستورالعملهای ایمنی دفترچه دستگاه ضروری است.
نکات مهم هنگام استفاده از MS2015A
- در اندازهگیری جریان با فک کلمپی، تنها یک هادی حامل جریان را داخل فک قرار دهید.
- از قرار دادن جریان بالاتر از حداکثر رنج مجاز دستگاه خودداری کنید.
- برای اندازهگیری ولتاژ و سایر پارامترها، پرابها را به ترمینال و تابع صحیح متصل کنید.
- پیش از تغییر عملکرد دستگاه، پرابها و اتصالات را بررسی کنید.
- برای نگهداری طولانیمدت، شرایط دمایی و باتری دستگاه را مطابق دفترچه راهنما رعایت کنید.
سوالات متداول درباره کلمپ آمپرمتر MASTECH MS2015A
آیا MS2015A قابلیت اندازهگیری جریان بدون قطع کابل را دارد؟
بله. برای اندازهگیری جریان AC میتوان از فک کلمپی دستگاه استفاده کرد و بدون باز کردن مدار، جریان هادی را اندازهگیری نمود.
حداکثر جریان قابل اندازهگیری با MS2015A چقدر است؟
حداکثر جریان AC قابل اندازهگیری توسط این مدل 1000 آمپر است و رنجهای 60A، 600A و 1000A برای اندازهگیری جریان در نظر گرفته شدهاند.
آیا MASTECH MS2015A جریان DC را با کلمپ اندازهگیری میکند؟
این مدل برای اندازهگیری جریان با فک کلمپی، جریان AC را پشتیبانی میکند؛ بنابراین نباید قابلیت اندازهگیری جریان DC با کلمپ را به مشخصات آن اضافه کرد.
آیا این کلمپ آمپرمتر True RMS دارد؟
بله. MS2015A از فناوری True RMS برای اندازهگیری مقادیر مؤثر سیگنالهای AC پشتیبانی میکند.
حداکثر ولتاژ قابل اندازهگیری با MS2015A چقدر است؟
حداکثر رنج اندازهگیری ولتاژ DC برابر با 1000 ولت و حداکثر رنج ولتاژ AC برابر با 750 ولت است.
مقاومت تا چه مقداری با MS2015A اندازهگیری میشود؟
این دستگاه مقاومت را در محدوده 600 اهم تا 60 مگااهم اندازهگیری میکند.
آیا MS2015A قابلیت اندازهگیری خازن دارد؟
بله. این کلمپ متر امکان اندازهگیری ظرفیت خازنی را از محدوده نانو فاراد تا 100 میلیفاراد فراهم میکند.
آیا کلمپ آمپرمتر MS2015A دارای تشخیص ولتاژ غیرتماسی است؟
بله. قابلیت تشخیص غیرتماسی ولتاژ یا NCV در مشخصات این مدل وجود دارد.
آیا رنج اندازهگیری دستگاه بهصورت خودکار انتخاب میشود؟
بله. MS2015A از هر دو حالت رنجیابی خودکار و دستی پشتیبانی میکند.
منبع تغذیه کلمپ آمپرمتر MASTECH MS2015A چیست؟
منبع تغذیه دستگاه یک باتری 9 ولتی از نوع 6F22 است.
قیمت و خرید کلمپ آمپرمتر MASTECH MS2015A
کلمپ آمپرمتر MASTECH MS2015A به دلیل ترکیب قابلیت اندازهگیری جریان AC تا 1000 آمپر، اندازهگیری ولتاژ AC و DC، مقاومت، ظرفیت خازنی، فرکانس، True RMS، تشخیص ولتاژ غیرتماسی و امکاناتی مانند DATA HOLD و نور پسزمینه، گزینهای مناسب برای بسیاری از کاربردهای تعمیراتی و صنعتی است. برای اطلاع از قیمت روز کلمپ آمپرمتر MS2015A، شرایط فروش، موجودی و دریافت مشاوره تخصصی میتوانید با کارشناسان کالیبکس در ارتباط باشید.
