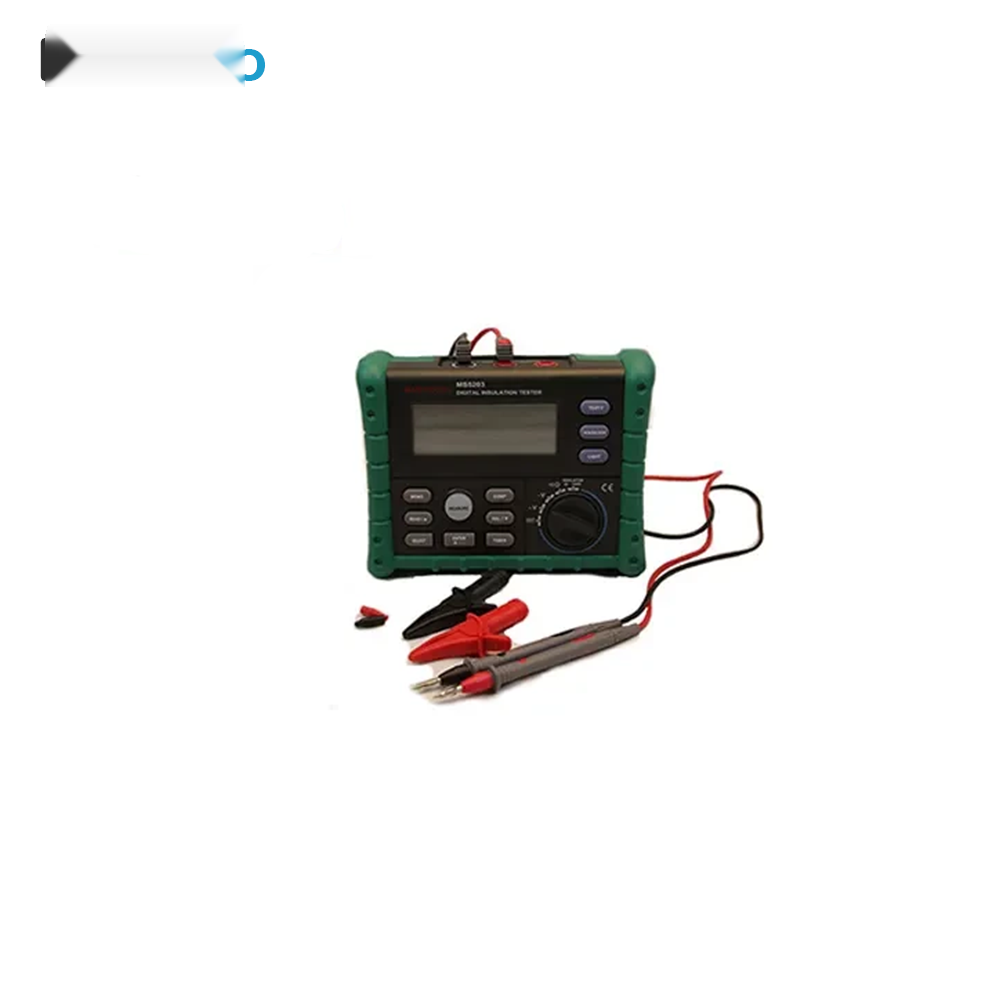

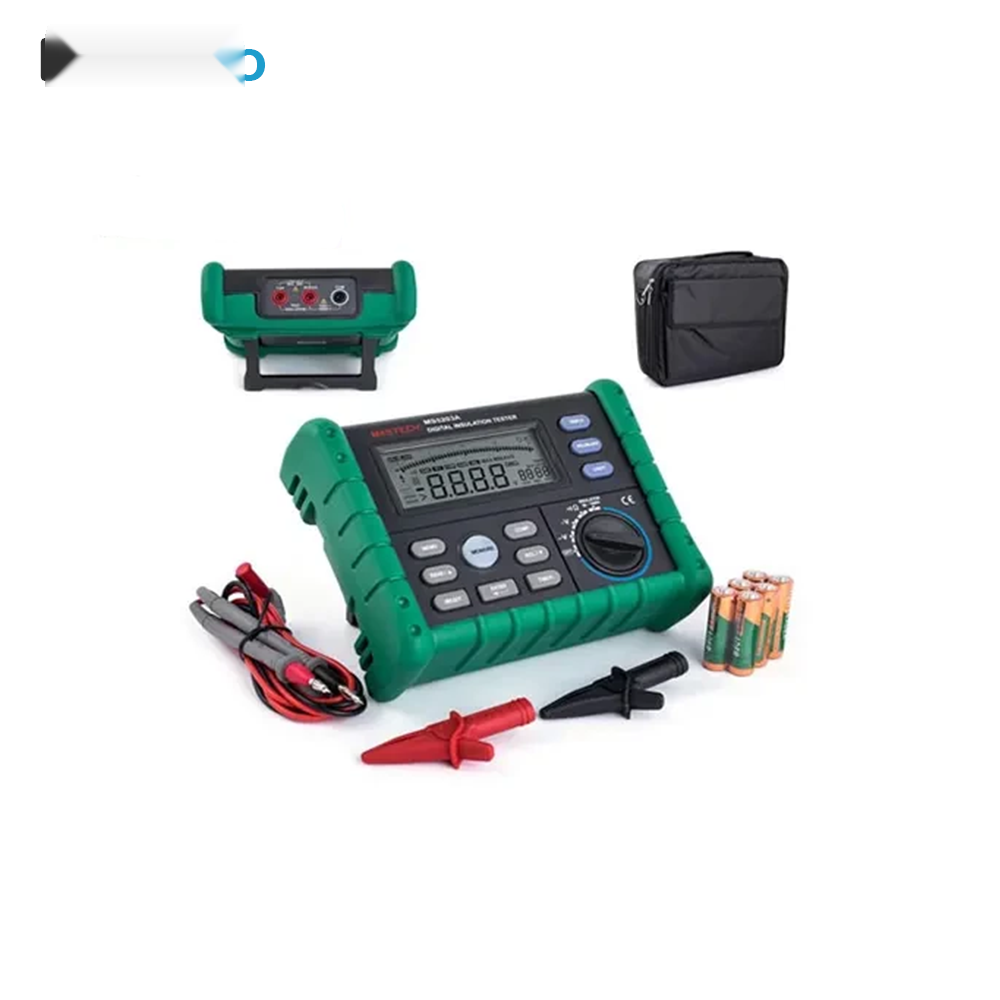

تستر عایق 1000 ولتی مستک MASTECH MS5203
تستر عایق مستک مدل MASTECH MS5203 یک میگر دیجیتال حرفهای برای اندازهگیری مقاومت عایقی تجهیزات و مدارهای الکتریکی است که با اعمال ولتاژ DC تا 1000 ولت، امکان ارزیابی وضعیت عایق سیمها، کابلها، موتورها، ترانسفورماتورها، تابلوهای برق و سایر تجهیزات الکتریکی را فراهم میکند. این دستگاه با محدوده اندازهگیری مقاومت عایقی تا 10 گیگااهم، برای عیبیابی و کنترل کیفیت عایق در کاربردهای صنعتی و تأسیسات برق گزینهای کاربردی محسوب میشود.
میگر MASTECH MS5203 علاوه بر تست مقاومت عایقی، قابلیت اندازهگیری ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت، تست مقاومت و پیوستگی را نیز ارائه میدهد. بر اساس مشخصات سازنده، این مدل دارای پنج سطح ولتاژ تست شامل 50، 100، 250، 500 و 1000 ولت DC است و کاربر میتواند متناسب با نوع تجهیزات تحت آزمایش، ولتاژ مناسب را انتخاب کند.
یکی از قابلیتهای مهم این تستر عایق، امکان محاسبه شاخصهای PI و DAR است. این شاخصها با بررسی تغییرات مقاومت عایقی در طول زمان، اطلاعات مفیدی درباره وضعیت عایق و میزان جذب رطوبت یا آلودگی آن ارائه میکنند. همچنین قابلیتهای MIN/MAX/AVG، مقایسه مقادیر، تایمر، ذخیره اطلاعات، اندازهگیری نسبی، Data Hold و خاموشی خودکار باعث میشوند MS5203 برای تستهای دورهای و عیبیابی حرفهای کاربرد مناسبی داشته باشد.
کاربردهای تستر عایق MASTECH MS5203
- تست مقاومت عایقی کابلها و سیمهای برق
- بررسی عایق موتورهای الکتریکی و ژنراتورها
- تست عایق ترانسفورماتورها و تجهیزات قدرت
- کنترل وضعیت عایق تابلوهای برق و تجهیزات صنعتی
- بررسی عایق تجهیزات پیش از راهاندازی یا تعمیرات
- اندازهگیری مقاومت عایقی در عملیات نگهداری و تعمیرات دورهای
- محاسبه شاخصهای PI و DAR برای ارزیابی وضعیت عایق
ویژگیهای میگر دیجیتال مستک MASTECH MS5203
- تستر عایق دیجیتال با ولتاژ تست حداکثر 1000 ولت DC
- پنج سطح ولتاژ تست 50V، 100V، 250V، 500V و 1000V
- محدوده اندازهگیری مقاومت عایقی از 0.01MΩ تا 10.00GΩ
- اندازهگیری ولتاژ DC از 0.1V تا 1000V
- اندازهگیری ولتاژ AC از 0.1V تا 750V
- قابلیت تست مقاومت و پیوستگی
- محاسبه شاخص جذب دیالکتریک DAR
- محاسبه شاخص قطبش PI
- قابلیت نمایش مقادیر حداقل، حداکثر و میانگین MIN/MAX/AVG
- قابلیت مقایسه مقدار اندازهگیریشده با حدود تعیینشده
- تایمر برای انجام تستهای زماندار
- ذخیره و بازیابی دادههای اندازهگیریشده
- اندازهگیری نسبی REL
- قابلیت Data Hold و قفل تست عایق
- نمایشگر LCD مجهز به نور پسزمینه
- نمایشگر وضعیت ضعیف بودن باتری
- تشخیص وجود ولتاژ روی مدار پیش از تست عایق
- تخلیه خودکار بار خازنی پس از تست
- خاموشی خودکار برای کاهش مصرف باتری
- طراحی قابل حمل و مناسب استفاده در محیطهای صنعتی
مشخصات فنی تستر عایق MASTECH MS5203
| مدل |
MASTECH MS5203 |
|---|
| نوع دستگاه |
تستر عایق دیجیتال / میگر |
|---|
| ولتاژهای تست عایق |
50V / 100V / 250V / 500V / 1000V DC |
|---|
| محدوده مقاومت عایقی |
0.01MΩ تا 10.00GΩ |
|---|
| اندازهگیری ولتاژ DC |
0.1V تا 1000V |
|---|
| اندازهگیری ولتاژ AC |
0.1V تا 750V |
|---|
| محدوده تست مقاومت و پیوستگی |
0.01Ω تا 200.0Ω |
|---|
| شاخصهای عایقی |
DAR و PI |
|---|
| قابلیت MIN/MAX/AVG |
دارد |
|---|
| قابلیت مقایسه مقادیر |
دارد |
|---|
| تایمر |
دارد |
|---|
| ذخیره اطلاعات |
دارد |
|---|
| اندازهگیری نسبی |
دارد |
|---|
| Data Hold |
دارد |
|---|
| نور پسزمینه |
دارد |
|---|
| خاموشی خودکار |
دارد |
|---|
| منبع تغذیه |
6 عدد باتری 1.5 ولتی AA |
|---|
| ابعاد |
200 × 155 × 76 میلیمتر |
|---|
| وزن |
حدود 900 گرم |
|---|
| رده ایمنی |
CAT III 1000V / CAT IV 600V |
|---|
| استانداردها و گواهیها |
CE / ETL / RoHS |
|---|
ولتاژ تست و محدوده اندازهگیری مقاومت عایقی
تستر عایق MASTECH MS5203 امکان انتخاب پنج سطح ولتاژ تست را در اختیار کاربر قرار میدهد. در ولتاژهای 50، 100، 250 و 500 ولت، محدوده اندازهگیری مقاومت عایقی از مقادیر پایین تا صدها مگااهم گسترش پیدا میکند و در حالت تست 1000 ولت، دستگاه قادر است مقاومت عایقی را تا 10.00GΩ اندازهگیری کند. دقت اندازهگیری مقاومت عایقی بسته به محدوده و ولتاژ تست تغییر میکند.
اندازهگیری PI و DAR در میگر MS5203
قابلیت PI (Polarization Index) و DAR (Dielectric Absorption Ratio) امکان ارزیابی تغییرات مقاومت عایق در بازههای زمانی مشخص را فراهم میکند. شاخص DAR نسبت مقاومت اندازهگیریشده در 60 ثانیه به مقاومت در 15 ثانیه و شاخص PI نسبت مقاومت در 10 دقیقه به مقاومت در یک دقیقه است. این قابلیتها بهخصوص در بررسی عایق موتور، کابل و تجهیزات الکتریکی برای تشخیص تغییرات ناشی از رطوبت و آلودگی عایق کاربرد دارند.
ایمنی و حفاظت هنگام تست عایق
تست مقاومت عایقی با اعمال ولتاژ DC بالا انجام میشود و باید روی مدارهای بدون برق صورت گیرد. MS5203 به قابلیت تشخیص وجود ولتاژ روی ترمینالها مجهز است و در صورت شناسایی ولتاژ ورودی بالاتر از حد مجاز، تست عایق را متوقف میکند. همچنین پس از پایان تست، قابلیت تخلیه خودکار بار ذخیرهشده در مدار به افزایش ایمنی کاربر کمک میکند. پیش از انجام هر تست، قطع کامل مدار، تخلیه خازنها و بررسی سلامت پرابها ضروری است.
مزایای خرید میگر دیجیتال MASTECH MS5203
- مناسب برای تست حرفهای مقاومت عایقی تا 10 گیگااهم
- پشتیبانی از پنج سطح ولتاژ تست تا 1000 ولت
- امکان بررسی وضعیت عایق با شاخصهای PI و DAR
- اندازهگیری ولتاژ AC و DC در کنار تست عایق
- ذخیره اطلاعات برای بررسی و مقایسه نتایج تست
- دارای تایمر و قابلیت نمایش MIN/MAX/AVG
- مجهز به نور پسزمینه برای مشاهده بهتر اطلاعات نمایشگر
- رده ایمنی CAT III 1000V و CAT IV 600V
- طراحی قابل حمل برای استفاده در محیطهای صنعتی و کارگاهی
نکات مهم استفاده از تستر عایق MS5203
- تست مقاومت عایقی را فقط روی مدار کاملاً بدون برق انجام دهید.
- پیش از تست، خازنها و تجهیزات دارای ظرفیت ذخیره انرژی را تخلیه کنید.
- قبل از اتصال پرابها، از نبود ولتاژ خطرناک در مدار اطمینان حاصل کنید.
- ولتاژ تست را متناسب با سطح عایقی و مشخصات تجهیز انتخاب کنید.
- پس از پایان تست، تا تخلیه کامل ولتاژ روی مدار به نقاط تست دست نزنید.
- از پرابها و کابلهای سالم و مناسب رده ایمنی دستگاه استفاده کنید.
سوالات متداول درباره میگر MASTECH MS5203
میگر MASTECH MS5203 برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت عایقی و بررسی کیفیت عایق تجهیزات الکتریکی مانند کابل، سیم، موتور، ژنراتور، ترانسفورماتور و تابلوهای برق استفاده میشود.
حداکثر ولتاژ تست MS5203 چقدر است؟
حداکثر ولتاژ تست عایق این مدل 1000 ولت DC است و کاربر میتواند از سطوح 50، 100، 250، 500 و 1000 ولت استفاده کند.
حداکثر مقاومت عایقی قابل اندازهگیری چقدر است؟
محدوده اندازهگیری مقاومت عایقی این دستگاه تا 10.00 گیگااهم است.
آیا MS5203 قابلیت اندازهگیری ولتاژ AC و DC دارد؟
بله. این تستر علاوه بر تست عایق، ولتاژ DC را تا 1000 ولت و ولتاژ AC را تا 750 ولت اندازهگیری میکند.
PI و DAR در تست عایق چه کاربردی دارند؟
PI و DAR شاخصهایی برای بررسی رفتار مقاومت عایق در طول زمان هستند و میتوانند اطلاعات مفیدی درباره وضعیت عایق و اثر عواملی مانند رطوبت و آلودگی ارائه کنند.
آیا تستر MS5203 اطلاعات اندازهگیری را ذخیره میکند؟
بله. دستگاه دارای قابلیت ذخیره اطلاعات اندازهگیری و بازیابی دادههای ذخیرهشده است.
آیا MS5203 برای محیطهای صنعتی مناسب است؟
بله. قابلیت تست عایق تا 1000 ولت، اندازهگیری مقاومت تا 10 گیگااهم، امکانات ثبت داده و رده ایمنی CAT III 1000V / CAT IV 600V این دستگاه را برای بسیاری از کاربردهای تعمیرات، نگهداری و بازرسی تجهیزات الکتریکی مناسب میکند.
