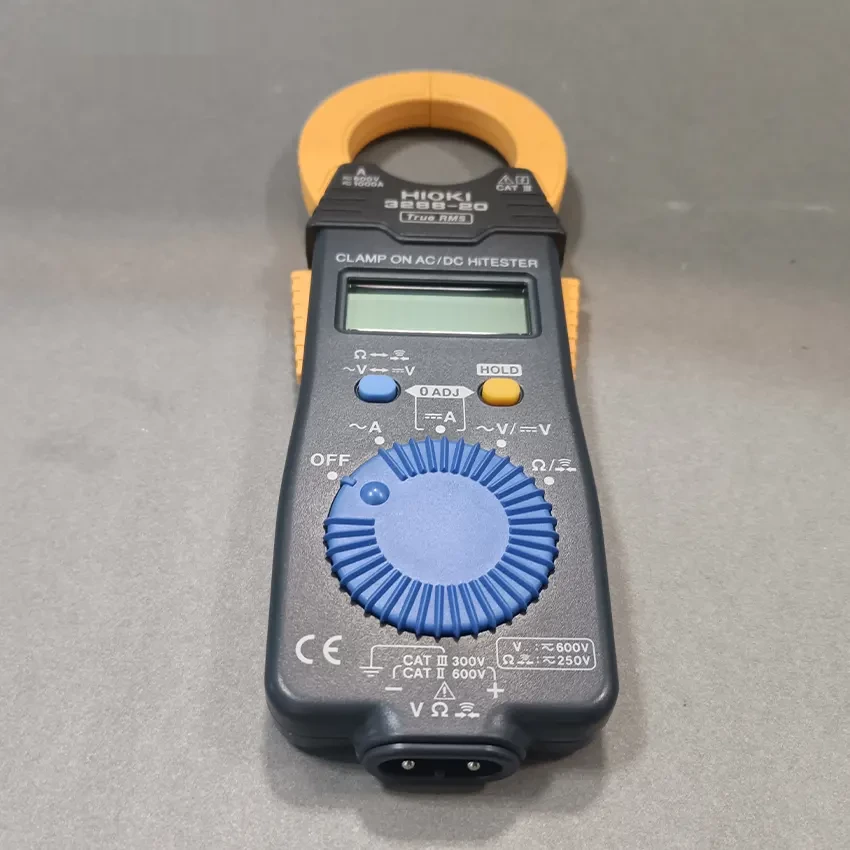

معرفی مولتی متر کلمپی هیوکی HIOKI 3288-20
مولتی متر کلمپی هیوکی HIOKI 3288-20 یک کلمپ آمپرمتر دیجیتال حرفهای، کوچک و سبک است که برای اندازهگیری جریان AC و DC، ولتاژ AC و DC، مقاومت و تست پیوستگی طراحی شده است. این مدل از خانواده کلمپ مترهای HIOKI 3288 بوده و با وجود ابعاد بسیار باریک، قابلیت اندازهگیری جریان تا 1000 آمپر AC/DC را در اختیار کاربر قرار میدهد. طراحی باریک بدنه و فک 35 میلیمتری باعث شده است استفاده از این دستگاه در تابلوهای برق و محیطهایی که سیمها و کابلها بهصورت متراکم قرار گرفتهاند، آسانتر باشد.
یکی از مهمترین تفاوتهای مدل HIOKI 3288-20 با مدل HIOKI 3288، استفاده از فناوری True RMS در مدل 3288-20 است. این قابلیت در اندازهگیری جریان و ولتاژ AC باعث میشود دستگاه بتواند مقدار مؤثر سیگنال را با دقت مناسبتری در برابر شکل موجهای غیرسینوسی نمایش دهد. طبق مشخصات رسمی HIOKI، مدل 3288-20 جریان AC را در محدوده 10 تا 500 هرتز با روش True RMS اندازهگیری میکند. :contentReference[oaicite:1]{index=1}
کلمپ آمپرمتر HIOKI 3288-20 برای چه کاری مناسب است؟
کلمپ آمپرمتر HIOKI 3288-20 برای تکنسینها، مهندسان برق، تعمیرکاران تجهیزات الکتریکی و متخصصان نگهداری و عیبیابی سیستمهای برق گزینهای کاربردی است. مزیت اصلی کلمپ متر این است که برای اندازهگیری جریان، نیازی به قطع سیم و قرار دادن آمپرمتر بهصورت سری در مدار وجود ندارد. کافی است هادی موردنظر را درون فک دستگاه قرار دهید تا جریان عبوری اندازهگیری شود.
فک این دستگاه دارای قطر 35 میلیمتر است و بدنه آن تنها 16 میلیمتر ضخامت دارد. به همین دلیل HIOKI 3288-20 برای اندازهگیری جریان در سیمکشیهای متراکم، تابلوهای برق، تجهیزات صنعتی، مدارهای AC/DC و کاربردهای تعمیر و نگهداری مناسب است. HIOKI نیز این سری را برای کاربردهایی مانند بررسی باتریهای اضطراری UPS و موتورهای قطار معرفی کرده است. :contentReference[oaicite:2]{index=2}
اندازهگیری جریان AC و DC تا 1000 آمپر
یکی از مهمترین قابلیتهای کلمپ آمپرمتر هیوکی 3288-20، اندازهگیری جریان AC و DC تا 1000 آمپر است. جریان در دو محدوده 100.0 آمپر و 1000 آمپر اندازهگیری میشود و دقت پایه جریان AC و DC برابر با ±1.5% از مقدار خواندهشده ±5 رقم است. محدوده فرکانس اندازهگیری جریان AC نیز 10 تا 500 هرتز است. :contentReference[oaicite:3]{index=3}
قابلیت اندازهگیری جریان DC در کنار جریان AC باعث میشود این مدل برای بررسی تجهیزات تغذیه DC، باتریها و مدارهای الکتریکی مختلف نیز قابل استفاده باشد. برای اندازهگیری جریان DC، دستگاه به قابلیت Auto Zero مجهز شده است که به صفر کردن مقدار اولیه و جبران اثرات مغناطیسی سنسور کمک میکند. :contentReference[oaicite:4]{index=4}
فناوری True RMS در HIOKI 3288-20
True RMS یکی از ویژگیهای مهم HIOKI 3288-20 است. در مدارهای الکتریکی مدرن، شکل موج جریان همیشه کاملاً سینوسی نیست و تجهیزاتی مانند منابع تغذیه سوئیچینگ و برخی تجهیزات الکترونیکی میتوانند باعث ایجاد شکل موجهای اعوجاجیافته شوند. در چنین شرایطی، اندازهگیری True RMS میتواند نسبت به روشهای اندازهگیری مبتنی بر مقدار متوسط، تصویر دقیقتری از مقدار مؤثر سیگنال ارائه دهد.
در مدل 3288-20، جریان AC در بازه 10 تا 500 هرتز با روش True RMS اندازهگیری میشود. ولتاژ AC نیز در بازه 30 تا 500 هرتز با همین روش اندازهگیری میشود. :contentReference[oaicite:5]{index=5}
اندازهگیری ولتاژ AC و DC با کلمپ متر 3288-20
HIOKI 3288-20 علاوه بر اندازهگیری جریان، به قابلیت اندازهگیری ولتاژ نیز مجهز است. محدوده اندازهگیری ولتاژ DC از 419.9 میلیولت تا 600 ولت در پنج رنج و محدوده ولتاژ AC از 4.199 تا 600 ولت در چهار رنج است. دقت پایه ولتاژ DC برابر با ±1.3%rdg.±4dgt. و دقت پایه ولتاژ AC برابر با ±2.3%rdg.±8dgt. است. :contentReference[oaicite:6]{index=6}
اندازهگیری مقاومت تا 41.99 مگااهم
یکی دیگر از امکانات این مولتی متر کلمپی هیوکی، اندازهگیری مقاومت است. دستگاه مقاومت را در شش رنج از 419.9 اهم تا 41.99 مگااهم اندازهگیری میکند و دقت پایه آن ±2%rdg.±4dgt. است. این قابلیت باعث میشود 3288-20 علاوه بر یک آمپرمتر کلمپی، نقش یک مولتیمتر کاربردی را نیز در بسیاری از عملیات عیبیابی ایفا کند. :contentReference[oaicite:7]{index=7}
تست پیوستگی و قابلیت Data Hold
کلمپ متر HIOKI 3288-20 به قابلیت Continuity Test یا تست پیوستگی مجهز است. هنگام تشخیص مقاومت 50 اهم ±40 اهم یا کمتر، دستگاه هشدار صوتی ایجاد میکند. این ویژگی برای بررسی سریع اتصال الکتریکی سیمها و مدارها کاربرد دارد. همچنین قابلیت Data Hold امکان ثابت نگه داشتن مقدار نمایش دادهشده را فراهم میکند تا کاربر بتواند مقدار اندازهگیری را در شرایطی که مشاهده مستقیم نمایشگر دشوار است، بررسی کند. :contentReference[oaicite:8]{index=8}

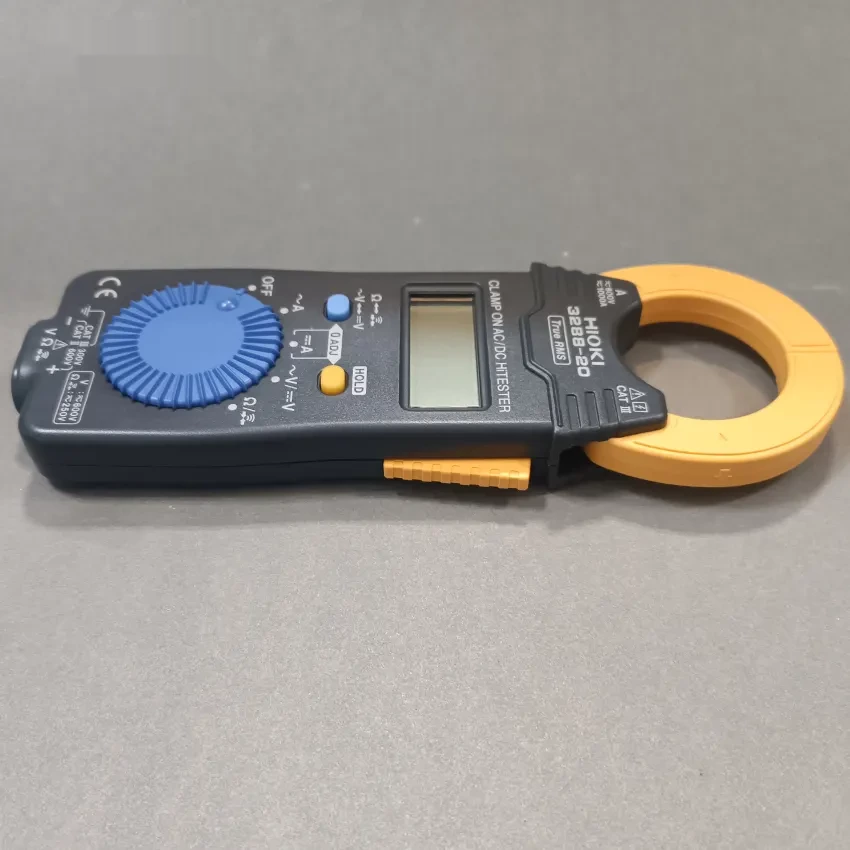

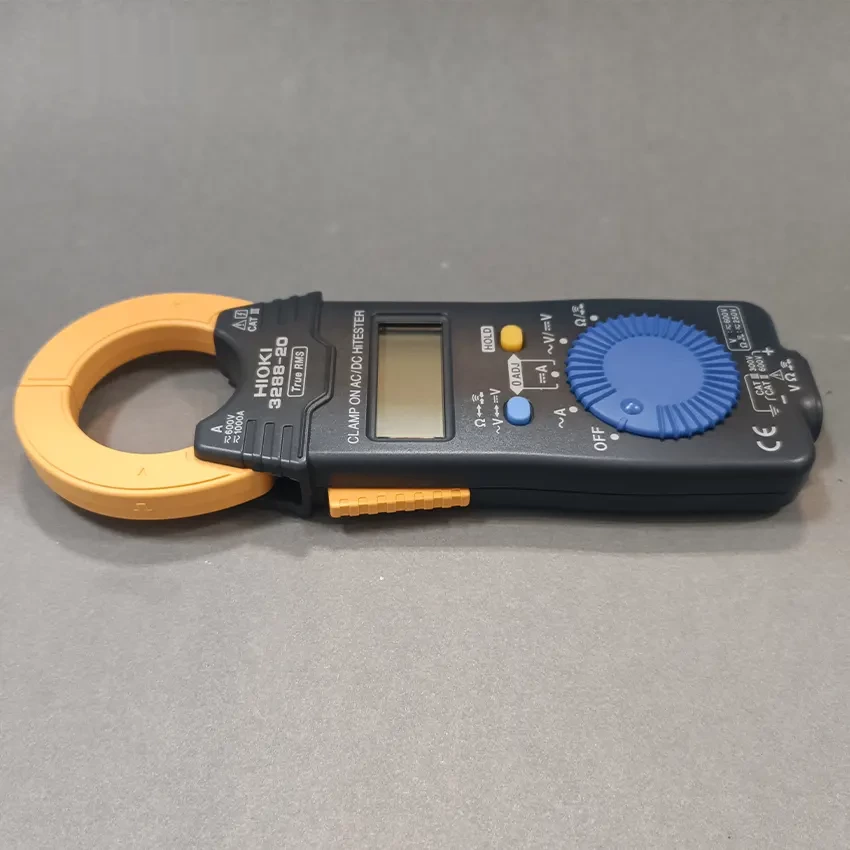

طراحی باریک و فک 35 میلیمتری
یکی از نقاط قوت کلمپ آمپرمتر HIOKI 3288-20 طراحی بسیار باریک آن است. ابعاد دستگاه تنها 57 × 180 × 16 میلیمتر و وزن آن حدود 150 گرم است. قطر دهانه فک نیز 35 میلیمتر است. این ابعاد باعث شده دستگاه برای حمل روزانه و استفاده در محیطهایی با فضای محدود مناسب باشد. :contentReference[oaicite:9]{index=9}
طراحی باریک فک و مکانیزم دوگانه بازکننده فک، دسترسی به سیمها و کابلهای متراکم را سادهتر میکند. این ویژگی بهخصوص هنگام عیبیابی تابلوهای برق و تجهیزات الکتریکی که فضای اطراف هادی محدود است، اهمیت دارد. :contentReference[oaicite:10]{index=10}
نمایشگر 4199 شمارش و خواندن آسان اطلاعات
HIOKI 3288-20 به نمایشگر LCD با حداکثر 4199 شمارش مجهز شده است. نرخ بهروزرسانی نمایشگر نیز حدود 2.5 بار در ثانیه است. ترکیب نمایشگر خوانا با قابلیت Data Hold، استفاده از دستگاه را در عملیات اندازهگیری روزمره سادهتر میکند. :contentReference[oaicite:11]{index=11}
خاموشی خودکار و افزایش عمر باتری
این کلمپ متر دارای قابلیت Auto Power Save است که به کاهش مصرف باتری در زمان عدم استفاده کمک میکند. منبع تغذیه دستگاه یک عدد باتری سکهای لیتیومی CR2032 است و طبق مشخصات رسمی HIOKI، مدل 3288-20 با یک باتری میتواند حدود 35 ساعت بهصورت پیوسته و بدون بار کار کند. :contentReference[oaicite:12]{index=12}
کاربردهای کلمپ آمپرمتر هیوکی 3288-20
- اندازهگیری جریان AC و DC تجهیزات الکتریکی
- اندازهگیری جریان تا 1000 آمپر در مدارهای قدرت
- بررسی باتریها و سیستمهای تغذیه DC
- عیبیابی تابلوهای برق صنعتی
- تعمیر و نگهداری تجهیزات الکتریکی
- اندازهگیری ولتاژ AC و DC
- بررسی مقاومت و پیوستگی سیمها و مدارها
- اندازهگیری تجهیزات دارای جریان AC با شکل موجهای غیرسینوسی
- استفاده در محیطهای متراکم و دارای سیمکشی فشرده
مزایای HIOKI 3288-20
- اندازهگیری جریان AC و DC تا 1000 آمپر
- مجهز به True RMS برای جریان و ولتاژ AC
- اندازهگیری ولتاژ AC/DC تا 600 ولت
- اندازهگیری مقاومت تا 41.99 مگااهم
- دارای تست پیوستگی با هشدار صوتی
- دارای Data Hold
- مجهز به Auto Zero برای جریان DC
- طراحی بسیار باریک با ضخامت 16 میلیمتر
- وزن سبک 150 گرم
- دهانه فک 35 میلیمتر
- نمایشگر 4199 شمارش
- تغذیه با باتری CR2032
محدودیتهای HIOKI 3288-20
- قطر دهانه فک 35 میلیمتر است و برای کابلهایی با قطر بیشتر باید از مدلهای دارای فک بزرگتر استفاده شود.
- این مدل برای اندازهگیری جریان تا 1000 آمپر طراحی شده و برای جریانهای بالاتر باید مدل مناسب انتخاب شود.
- درجه حفاظت رسمی دستگاه بهعنوان ضدآب یا ضدگردوغبار اعلام نشده است و برای محیطهای بسیار مرطوب یا آلوده باید مدل مناسبتری انتخاب شود. :contentReference[oaicite:13]{index=13}
مشخصات فنی مولتی متر کلمپی HIOKI 3288-20
نوع دستگاه
کلمپ آمپرمتر / مولتی متر کلمپی AC/DC
جریان DC
100.0 / 1000 آمپر
دقت پایه: ±1.5%rdg.±5dgt.
جریان AC
100.0 / 1000 آمپر
10 تا 500 هرتز
True RMS
دقت پایه: ±1.5%rdg.±5dgt.
ولتاژ DC
419.9 میلیولت تا 600 ولت
5 رنج
دقت پایه: ±1.3%rdg.±4dgt.
ولتاژ AC
4.199 تا 600 ولت
4 رنج
30 تا 500 هرتز
True RMS
دقت پایه: ±2.3%rdg.±8dgt.
مقاومت
419.9 اهم تا 41.99 مگااهم
6 رنج
دقت پایه: ±2%rdg.±4dgt.
تست پیوستگی
50 اهم ±40 اهم یا کمتر، هشدار صوتی
True RMS
دارد؛ جریان AC و ولتاژ AC
Auto Zero
دارد؛ برای جریان DC
خاموشی خودکار
Auto Power Save
نمایشگر
LCD، حداکثر 4199 شمارش
نرخ بهروزرسانی نمایشگر
2.5 بار در ثانیه
منبع تغذیه
1 عدد باتری لیتیومی CR2032
مدت کارکرد پیوسته
حدود 35 ساعت
ابعاد
57 × 180 × 16 میلیمتر
دمای کاری
0 تا 40 درجه سانتیگراد
رطوبت کاری
حداکثر 80% RH، بدون میعان
ارتفاع کاری
حداکثر 2000 متر
درجه آلودگی
Pollution Degree 2
رده ایمنی جریان
CAT III 600V
رده ایمنی ولتاژ
CAT III 300V
لوازم همراه HIOKI 3288-20
- یک عدد باتری سکهای لیتیومی CR2032
- کیف حمل HIOKI 9398
- پراب اندازهگیری HIOKI L9208
- دفترچه راهنما
طبق اطلاعات رسمی HIOKI، پراب L9208 همراه دستگاه عرضه میشود و طول آن 70 سانتیمتر است. کیف حمل مدل 9398 نیز در اقلام همراه محصول قرار دارد. :contentReference[oaicite:14]{index=14}
تفاوت HIOKI 3288 و HIOKI 3288-20
هر دو مدل HIOKI 3288 و 3288-20 جریان AC و DC تا 1000 آمپر، ولتاژ AC/DC تا 600 ولت و مقاومت تا 41.99 مگااهم را اندازهگیری میکنند؛ اما تفاوت اصلی در روش اندازهگیری AC است. HIOKI 3288 از روش Average Rectified استفاده میکند، در حالی که HIOKI 3288-20 مجهز به True RMS است. بنابراین اگر اندازهگیری سیگنالهای AC با شکل موجهای غیرسینوسی برای شما اهمیت دارد، 3288-20 انتخاب مناسبتری است. :contentReference[oaicite:15]{index=15}
سوالات متداول درباره HIOKI 3288-20
HIOKI 3288-20 تا چند آمپر را اندازهگیری میکند؟
این دستگاه جریان AC و DC را در دو محدوده 100.0 و 1000 آمپر اندازهگیری میکند و حداکثر محدوده اندازهگیری جریان آن 1000 آمپر است. :contentReference[oaicite:16]{index=16}
آیا HIOKI 3288-20 جریان DC را اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری جریان DC تا 1000 آمپر را دارد و برای جریان DC نیز دقت پایه ±1.5%rdg.±5dgt. اعلام شده است. :contentReference[oaicite:17]{index=17}
آیا HIOKI 3288-20 True RMS دارد؟
بله. مدل 3288-20 نسخه True RMS سری 3288 است و جریان AC را در محدوده 10 تا 500 هرتز با روش True RMS اندازهگیری میکند. ولتاژ AC نیز در محدوده 30 تا 500 هرتز با True RMS اندازهگیری میشود. :contentReference[oaicite:18]{index=18}
محدوده اندازهگیری مقاومت HIOKI 3288-20 چقدر است؟
مقاومت از 419.9 اهم تا 41.99 مگااهم در شش رنج اندازهگیری میشود. دقت پایه این بخش ±2%rdg.±4dgt. است. :contentReference[oaicite:19]{index=19}
قطر دهانه فک HIOKI 3288-20 چقدر است؟
قطر هسته یا دهانه فک این کلمپ متر 35 میلیمتر است. :contentReference[oaicite:20]{index=20}
آیا HIOKI 3288-20 ولتاژ را نیز اندازهگیری میکند؟
بله. این دستگاه ولتاژ DC را از 419.9 میلیولت تا 600 ولت و ولتاژ AC را از 4.199 تا 600 ولت اندازهگیری میکند. :contentReference[oaicite:21]{index=21}
منبع تغذیه HIOKI 3288-20 چیست؟
منبع تغذیه دستگاه یک عدد باتری سکهای لیتیومی CR2032 است و مدت کارکرد پیوسته آن طبق مشخصات رسمی حدود 35 ساعت است. :contentReference[oaicite:22]{index=22}
آیا HIOKI 3288-20 برای اندازهگیری در تابلوهای برق مناسب است؟
بله. بدنه باریک 16 میلیمتری و فک 35 میلیمتری این مدل برای دسترسی به سیمها و کابلهای متراکم طراحی شده است و برای عملیات عیبیابی و نگهداری تجهیزات الکتریکی کاربرد دارد. :contentReference[oaicite:23]{index=23}
آیا HIOKI 3288-20 ضد آب است؟
خیر. در مشخصات رسمی این مدل درجه حفاظت ضدآب و ضدگردوغبار اعلام نشده است؛ بنابراین استفاده از دستگاه در محیطهای مرطوب یا در معرض آب باید با احتیاط و مطابق دستورالعمل سازنده انجام شود. :contentReference[oaicite:24]{index=24}
تفاوت HIOKI 3288-20 با HIOKI 3288 چیست؟
مهمترین تفاوت این دو مدل در روش اندازهگیری AC است. مدل 3288 از Average Rectified و مدل 3288-20 از True RMS استفاده میکند. از نظر بازه اصلی جریان، هر دو مدل تا 1000 آمپر AC/DC را پوشش میدهند. :contentReference[oaicite:25]{index=25}
قیمت و خرید کلمپ آمپرمتر HIOKI 3288-20
اگر به دنبال یک کلمپ آمپرمتر AC/DC تا 1000 آمپر با طراحی باریک، وزن کم، True RMS، اندازهگیری ولتاژ و مقاومت و قابلیت تست پیوستگی هستید، HIOKI 3288-20 یکی از گزینههای کاربردی برای تعمیر و نگهداری تجهیزات الکتریکی محسوب میشود. این دستگاه با وزن حدود 150 گرم و ضخامت 16 میلیمتر برای استفاده روزمره تکنسینها و مهندسان برق بسیار مناسب است.
برای اطلاع از قیمت HIOKI 3288-20، شرایط خرید، موجودی و دریافت مشاوره تخصصی درباره انتخاب کلمپ آمپرمتر مناسب، با کارشناسان کالیبکس در ارتباط باشید.
نکته مهم: مشخصات فنی این متن بر اساس اطلاعات رسمی HIOKI تنظیم شده است. دقتهای اعلامشده، شرایط محیطی، ردههای ایمنی و محدودههای اندازهگیری باید مطابق دفترچه راهنمای دستگاه و شرایط تعیینشده توسط سازنده مورد استفاده قرار گیرند. دقت دستگاه طبق اطلاعات HIOKI برای یک سال تضمین شده است. :contentReference[oaicite:26]{index=26}
