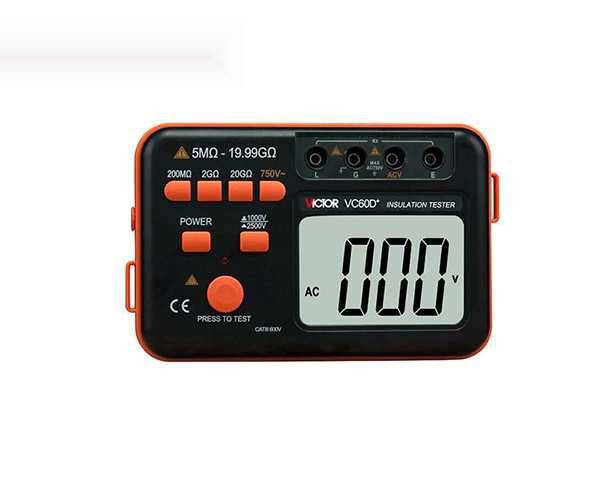

میگر دیجیتال ویکتور VICTOR VC-60D+ یک دستگاه تخصصی برای اندازهگیری مقاومت عایقی تجهیزات و مدارهای الکتریکی است که برای بررسی وضعیت عایق کابلها، سیمها، موتورهای الکتریکی، ترانسفورماتورها و سایر تجهیزات برق مورد استفاده قرار میگیرد. میگر یا Insulation Resistance Tester با اعمال ولتاژ DC آزمون به تجهیز تحت تست و اندازهگیری جریان نشتی، مقدار مقاومت عایقی را محاسبه و بر روی نمایشگر دیجیتال نشان میدهد.
مدل VICTOR VC-60D+ از دو ولتاژ تست 1000 و 2500 ولت DC پشتیبانی میکند و قادر است مقاومت عایقی را در بازههای مختلف تا 20 گیگااهم (20GΩ) اندازهگیری کند. همچنین این دستگاه امکان اندازهگیری ولتاژ AC تا 750 ولت را دارد و به امکاناتی مانند نمایشگر LCD، تشخیص اضافهبار، هشدار وضعیت نامناسب مقاومت عایقی، نشانگر ولتاژ بالا، نمایشگر کاهش باتری و خاموشی خودکار مجهز شده است.
یکی از نکات مهم در مورد VC60D+ این است که در برخی منابع فروشگاهی، مشخصات مدلهای مختلف سری VC60 بهصورت مشترک درج شده است. بر اساس دفترچه راهنما و جداول فنی موجود، VC60D+ دارای ولتاژهای تست 1000V و 2500V است؛ بنابراین مشخصات مربوط به ولتاژ تست 5000V نباید به این مدل نسبت داده شود و مربوط به مدلهای دیگر این خانواده است.
چرا میگر دیجیتال VICTOR VC-60D+ را انتخاب کنیم؟
اگر برای تست عایق کابل، موتور، ژنراتور، تابلو برق، ترانسفورماتور و تجهیزات الکتریکی به یک میگر دیجیتال قابل حمل نیاز دارید، VICTOR VC-60D+ میتواند گزینهای کاربردی برای کارهای تعمیراتی، نگهداری و بازرسی عایقی باشد. محدوده اندازهگیری مقاومت عایقی این دستگاه تا 20GΩ است و در دو سطح ولتاژ 1000V و 2500V امکان انجام آزمون را فراهم میکند.
نمایشگر LCD با حداکثر نمایش 1999 شمارش، ابعاد نسبتاً جمعوجور، وزن حدود 720 گرم با باتری، قابلیت خاموشی خودکار و هشدار هنگام نامعتبر بودن نتیجه تست، استفاده از دستگاه را برای تکنسینهای برق و واحدهای تعمیر و نگهداری آسانتر میکند. طبق مشخصات فنی منتشرشده، جریان اتصال کوتاه دستگاه کمتر از 4mA است و اندازهگیری ولتاژ AC نیز تا 750V انجام میشود.
کاربردهای میگر VICTOR VC-60D+
- تست مقاومت عایقی کابلهای برق و قدرت
- بررسی کیفیت عایق سیمها و مدارهای الکتریکی
- تست عایق سیمپیچ موتورهای الکتریکی
- بررسی وضعیت عایق ترانسفورماتورها
- کنترل عایق تجهیزات و تابلوهای برق
- استفاده در تعمیر و نگهداری تجهیزات صنعتی
- عیبیابی افت کیفیت عایق و افزایش جریان نشتی
- انجام تستهای دورهای تجهیزات الکتریکی
- استفاده توسط تکنسینها، برقکاران صنعتی و واحدهای نگهداری و تعمیرات
اندازهگیری مقاومت عایقی با VICTOR VC-60D+
در تست مقاومت عایقی، دستگاه یک ولتاژ DC مشخص را به تجهیز تحت آزمایش اعمال میکند و جریان بسیار کوچکی را که از مسیر عایق عبور میکند اندازهگیری میکند. هرچه مقاومت عایقی بیشتر باشد، معمولاً نشاندهنده وضعیت بهتر عایق است؛ البته تفسیر نتیجه باید با توجه به نوع تجهیز، ولتاژ کاری، دما، رطوبت، استاندارد مورد استفاده و دستورالعمل سازنده انجام شود.
VC60D+ در ولتاژ تست 1000V محدودههایی از حدود 6MΩ تا 19.99GΩ و در ولتاژ تست 2500V محدودههایی از حدود 5MΩ تا 19.99GΩ را پوشش میدهد. دقت پایه اندازهگیری مقاومت عایقی در این محدودهها طبق مشخصات فنی منتشرشده حدود ±(5% + 5 digit) است.
ولتاژهای تست میگر VICTOR VC-60D+
این مدل دارای دو سطح ولتاژ آزمون است: 1000V DC و 2500V DC. انتخاب ولتاژ مناسب باید بر اساس مشخصات تجهیز تحت تست و دستورالعمل فنی آن انجام شود. اعمال ولتاژ تست نامناسب به تجهیزات الکترونیکی حساس یا مدارهایی که برای چنین آزمایشی طراحی نشدهاند میتواند باعث آسیب شود.
اندازهگیری ولتاژ AC تا 750 ولت
علاوه بر تست مقاومت عایقی، VICTOR VC-60D+ امکان اندازهگیری ولتاژ متناوب AC تا 750V را نیز فراهم میکند. دقت پایه این بخش حدود ±(1% + 6 digit) و امپدانس ورودی حدود 1MΩ اعلام شده است. محدوده فرکانسی مشخصشده برای اندازهگیری AC حدود 50 تا 200Hz است.
نمایشگر و امکانات کاربردی
- نمایشگر LCD با حداکثر نمایش 1999
- نمایش واحد اندازهگیری روی صفحه
- نمایش وضعیت پایین بودن باتری
- نمایش اضافهبار و خارج شدن مقدار از محدوده اندازهگیری
- هشدار هنگام پایین بودن مقاومت عایقی و نامعتبر بودن نتیجه
- نشانگر نوری وجود ولتاژ بالای تست
- خاموشی خودکار پس از حدود 15 دقیقه عدم استفاده
- قابلیت استفاده با باتریهای AA
- امکان استفاده از آداپتور خارجی طبق مشخصات دستگاه
طبق دفترچه فنی، ابعاد نمایشگر دستگاه حدود 84.8 × 59.8 میلیمتر و حداکثر نمایش آن 1999 است. قابلیت خاموشی خودکار نیز برای کاهش مصرف باتری در نظر گرفته شده است.
مشخصات فنی میگر دیجیتال VICTOR VC-60D+
| مشخصه | مقدار |
|---|
| نوع دستگاه |
میگر دیجیتال / تستر مقاومت عایقی |
| مدل |
VICTOR VC-60D+ |
| ولتاژهای تست عایقی |
1000V DC و 2500V DC |
| حداکثر مقاومت عایقی قابل اندازهگیری |
20GΩ |
| مقاومت عایقی در 1000V |
6.0 تا 199.9MΩ / 0.06 تا 1.999GΩ / 0.6 تا 19.99GΩ |
| مقاومت عایقی در 2500V |
5 تا 199.9MΩ / 0.05 تا 1.999GΩ / 0.5 تا 19.99GΩ |
| دقت اندازهگیری مقاومت عایقی |
±(5% + 5 digit) |
| جریان اتصال کوتاه |
کمتر از 4mA |
| اندازهگیری ولتاژ AC |
تا 750V |
| دقت اندازهگیری AC |
±(1% + 6 digit) |
| امپدانس ورودی AC |
1MΩ |
| فرکانس اندازهگیری AC |
50 تا 200Hz |
| نمایشگر |
LCD با حداکثر نمایش 1999 |
| نمایش اضافهبار |
نمایش عدد 1 |
| خاموشی خودکار |
دارد؛ حدود 15 دقیقه |
| نشانگر باتری ضعیف |
دارد |
| هشدار مقاومت عایقی پایین |
دارد |
| نشانگر ولتاژ بالا |
دارد |
| منبع تغذیه |
8 عدد باتری AA با ولتاژ 1.5V |
| آداپتور خارجی |
ورودی آداپتور خارجی طبق مشخصات دستگاه |
| دمای کاری |
0 تا 40 درجه سانتیگراد |
| رطوبت کاری |
30 تا 85 درصد RH |
| ابعاد |
175 × 110 × 70 میلیمتر |
| وزن |
حدود 720 گرم با باتری |
مشخصات فوق بر اساس دفترچه و جداول فنی منتشرشده برای مدل VC60D+ گردآوری شده است. در منابع مختلف، وزن دستگاه گاهی حدود 630 یا 720 گرم ذکر شده است که میتواند به تفاوت در روش اعلام وزن یا اقلام همراه مربوط باشد؛ بنابراین برای اطلاعات فروشگاهی، وزن حدود 720 گرم با باتری انتخاب شده است.
دقت و محدوده اندازهگیری مقاومت عایقی
| ولتاژ تست | محدوده | دقت پایه |
|---|
| 1000V |
6.0 تا 199.9MΩ |
±(5% + 5 digit) |
| 1000V |
0.06 تا 1.999GΩ |
±(5% + 5 digit) |
| 1000V |
0.6 تا 19.99GΩ |
±(5% + 5 digit) |
| 2500V |
5 تا 199.9MΩ |
±(5% + 5 digit) |
| 2500V |
0.05 تا 1.999GΩ |
±(5% + 5 digit) |
| 2500V |
0.5 تا 19.99GΩ |
±(5% + 5 digit) |
این جدول نشان میدهد که VC60D+ برای اندازهگیری مقاومتهای عایقی بالا طراحی شده و با افزایش مقاومت مورد اندازهگیری، دستگاه از زیررنجهای مختلف گیگااهم استفاده میکند. اطلاعات فوق با مشخصات منتشرشده در دفترچه راهنمای VC60D+ مطابقت دارد.
روش کلی استفاده از میگر VICTOR VC-60D+
- پیش از شروع تست، تجهیز مورد آزمایش را از منبع تغذیه و مدارهای فعال جدا کنید.
- اطمینان حاصل کنید که تجهیز برای انجام تست مقاومت عایقی در ولتاژ انتخابشده مناسب است.
- پروبهای تست را مطابق ترمینالهای L و E به مدار یا تجهیز متصل کنید.
- ولتاژ تست مناسب، یعنی 1000V یا 2500V را انتخاب کنید.
- تست را مطابق دستورالعمل دستگاه انجام دهید و مقدار مقاومت عایقی را از روی نمایشگر بخوانید.
- در پایان آزمایش، قبل از لمس هادیها، اجازه دهید بار الکتریکی باقیمانده تخلیه شود و از بیبرق بودن تجهیز اطمینان حاصل کنید.
نکته ایمنی: میگر در زمان تست ولتاژ DC بالایی تولید میکند. هرگز هنگام انجام آزمون، هادیها یا ترمینالهای مدار تحت تست را لمس نکنید. همچنین قبل از تست باید تجهیزات حساس الکترونیکی از مدار جدا شوند و دستورالعمل سازنده تجهیز تحت آزمایش رعایت شود.
تفاوت میگر با مولتیمتر دیجیتال
مولتیمتر معمولی برای اندازهگیری مقاومتهای عادی مدار مناسب است، اما تست مقاومت عایقی به اعمال ولتاژ DC بالاتر و بررسی مقاومتهای بسیار بزرگ نیاز دارد. میگر دیجیتال VICTOR VC-60D+ برای همین منظور طراحی شده و با ولتاژ تست 1000V و 2500V میتواند وضعیت عایق تجهیزات را بهتر ارزیابی کند. بنابراین برای بررسی سلامت عایق کابلها و سیمپیچها، استفاده از تستر مقاومت عایقی مناسبتر از اتکا به مقاومتسنجی معمولی مولتیمتر است.
نکات مهم هنگام خرید میگر VICTOR VC-60D+
- توجه به ولتاژهای تست مورد نیاز تجهیز؛ VC60D+ دارای 1000V و 2500V است.
- توجه به حداکثر مقاومت عایقی قابل اندازهگیری تا 20GΩ.
- بررسی دقت اندازهگیری و محدودههای مختلف مقاومت.
- توجه به قابلیت اندازهگیری ولتاژ AC تا 750V.
- بررسی وجود هشدار ولتاژ بالا و هشدار مقاومت عایقی پایین.
- بررسی سلامت پرابها و کابلهای تست پیش از استفاده.
- استفاده از باتریهای مناسب و باکیفیت برای عملکرد پایدار دستگاه.
سوالات متداول درباره میگر دیجیتال VICTOR VC-60D+
میگر VICTOR VC-60D+ برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت عایقی کابلها، سیمها، موتورهای الکتریکی، ترانسفورماتورها، تابلوهای برق و سایر تجهیزات الکتریکی استفاده میشود.
ولتاژهای تست VICTOR VC-60D+ چند ولت است؟
مدل VC60D+ دارای دو ولتاژ تست 1000V DC و 2500V DC است. مدلهای دیگر سری VC60 مانند VC60E+ مشخصات متفاوتی دارند؛ بنابراین نباید مشخصات مدلهای مختلف با یکدیگر ترکیب شوند.
حداکثر مقاومت عایقی قابل اندازهگیری با VC60D+ چقدر است؟
حداکثر محدوده اندازهگیری مقاومت عایقی این مدل تا 20 گیگااهم (20GΩ) است.
آیا VICTOR VC-60D+ قابلیت اندازهگیری ولتاژ AC دارد؟
بله. این دستگاه میتواند ولتاژ متناوب AC را تا 750 ولت اندازهگیری کند و دقت پایه اعلامشده برای این بخش ±(1% + 6 digit) است.
آیا VC60D+ همان میگر 5000 ولت است؟
خیر. بر اساس دفترچه و جدول فنی سری VC60، مدل VC60D+ با ولتاژهای تست 1000V و 2500V مشخص شده است. ولتاژهای 2500V و 5000V مربوط به مدل VC60E+ هستند. بنابراین هنگام خرید باید مدل دقیق دستگاه بررسی شود.
منبع تغذیه میگر VICTOR VC-60D+ چیست؟
منبع تغذیه دستگاه 8 عدد باتری AA یا LR6 با ولتاژ 1.5V است و در مشخصات فنی امکان استفاده از منبع تغذیه خارجی نیز ذکر شده است.
آیا این دستگاه خاموشی خودکار دارد؟
بله. قابلیت خاموشی خودکار در دستگاه وجود دارد و در منابع فنی برای آن حدود 15 دقیقه پس از روشن شدن دستگاه و عدم استفاده ذکر شده است.
آیا میتوان با VC60D+ تجهیزات الکترونیکی حساس را تست کرد؟
اعمال ولتاژ تست 1000V یا 2500V میتواند به تجهیزات الکترونیکی حساس آسیب وارد کند. پیش از انجام تست باید مدارهای حساس از تجهیز جدا شده و دستورالعمل سازنده تجهیز تحت آزمایش رعایت شود.
وزن و ابعاد میگر VICTOR VC-60D+ چقدر است؟
ابعاد دستگاه حدود 175 × 110 × 70 میلیمتر است و وزن آن با باتری حدود 720 گرم اعلام شده است.
جمعبندی
میگر دیجیتال VICTOR VC-60D+ یک تستر مقاومت عایقی قابل حمل برای بررسی وضعیت عایق تجهیزات الکتریکی است که با دو ولتاژ تست 1000V و 2500V، محدوده اندازهگیری مقاومت عایقی تا 20GΩ و قابلیت اندازهگیری ولتاژ AC تا 750V، مجموعهای کاربردی برای تکنسینهای برق، تعمیرکاران و واحدهای نگهداری تجهیزات صنعتی ارائه میدهد. امکاناتی مانند نمایشگر LCD، هشدار مقاومت عایقی پایین، نشانگر ولتاژ بالا، تشخیص اضافهبار، نمایش باتری ضعیف و خاموشی خودکار نیز استفاده روزمره از دستگاه را آسانتر میکنند.
