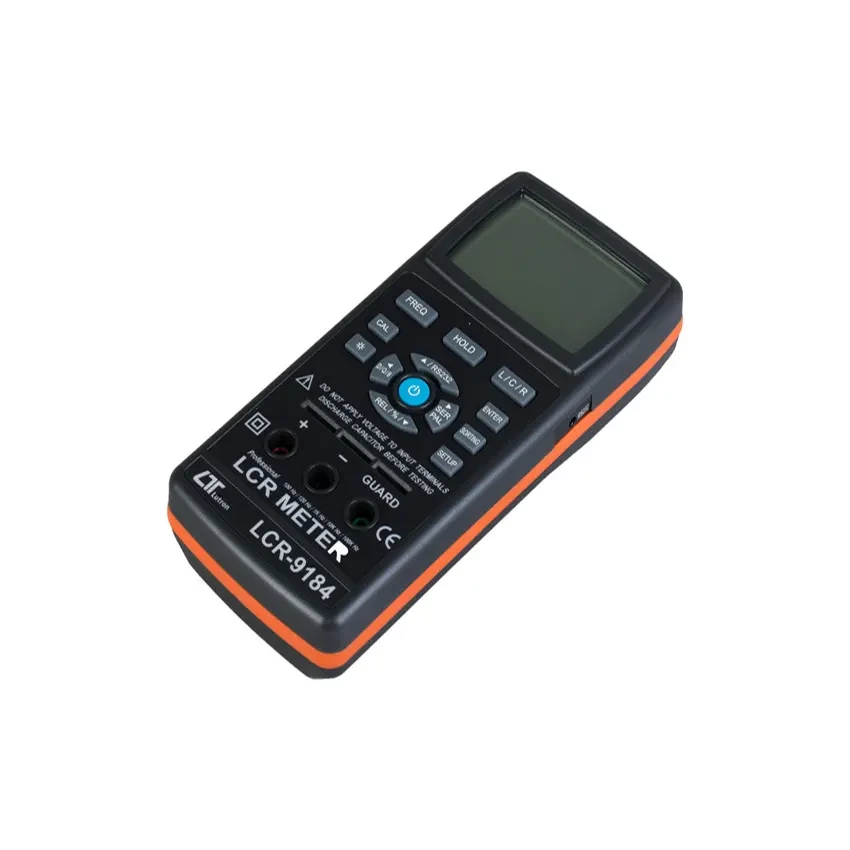

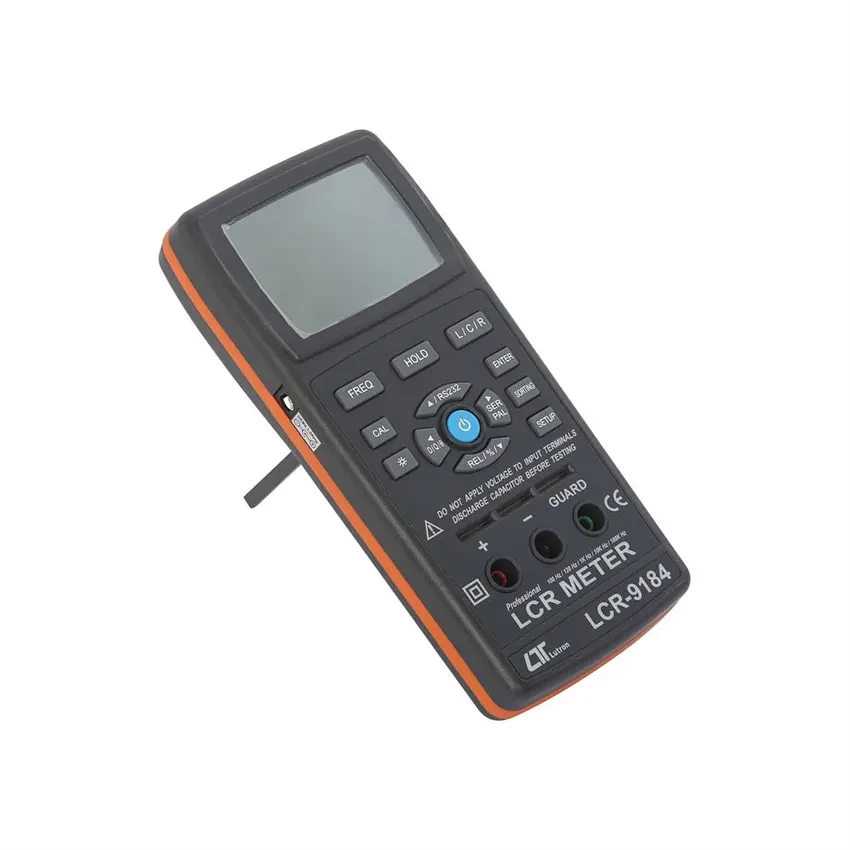

معرفی LCR متر لوترون مدل LUTRON LCR-9184
LCR متر لوترون LUTRON LCR-9184 یک دستگاه حرفهای و دقیق برای اندازهگیری و بررسی پارامترهای اصلی قطعات الکترونیکی شامل مقاومت (R)، ظرفیت خازنی (C) و اندوکتانس (L) است. این LCR متر رومیزی با برخورداری از رنجهای گسترده اندازهگیری، انتخاب فرکانسهای مختلف تست و امکان انتخاب مدار سری یا موازی، برای آزمایشگاههای الکترونیک، تعمیرات تخصصی، طراحی مدار، کنترل کیفیت و تست قطعات کاربرد دارد.
یکی از مهمترین مزایای LUTRON LCR-9184 قابلیت اندازهگیری خودکار LCR است؛ بنابراین دستگاه میتواند پارامتر مورد نظر را شناسایی کرده و فرآیند اندازهگیری را سادهتر کند. علاوه بر اندازهگیری مقاومت، خازن و سلف، این مدل امکان تست قطعات SMD را نیز دارد و با استفاده از پراب مخصوص SMD میتوان قطعات نصب سطحی را با سهولت بیشتری بررسی کرد.
LCR-9184 از چند فرکانس تست شامل 100 هرتز، 120 هرتز، 1 کیلوهرتز، 10 کیلوهرتز و 100 کیلوهرتز پشتیبانی میکند. انتخاب فرکانس مناسب به کاربر اجازه میدهد رفتار قطعات مختلف را در شرایط آزمایشی متفاوت بررسی کند. همچنین امکان انتخاب حالت اندازهگیری سری (SER) و موازی (PAL) برای کاربردهای تخصصیتر در نظر گرفته شده است.
ویژگیهای LCR متر لوترون LUTRON LCR-9184
- اندازهگیری مقاومت، ظرفیت خازنی و اندوکتانس
- قابلیت اندازهگیری خودکار LCR
- پشتیبانی از حالتهای اندازهگیری سری و موازی
- پنج فرکانس تست 100Hz، 120Hz، 1kHz، 10kHz و 100kHz
- قابلیت تست قطعات SMD با پراب اختصاصی
- نمایشگر LCD بزرگ با نور پسزمینه
- رنج گسترده اندازهگیری مقاومت تا 200MΩ
- رنج گسترده اندازهگیری ظرفیت خازنی
- رنج گسترده اندازهگیری اندوکتانس
- قابلیت اتصال به کامپیوتر
- امکان انتقال و مشاهده اطلاعات اندازهگیری روی کامپیوتر
- خاموشی خودکار برای کاهش مصرف انرژی
- تغذیه با آداپتور 9 ولت
- مناسب برای آزمایشگاههای الکترونیک و تعمیرات تخصصی
- ساخت تایوان
اندازهگیری مقاومت با LCR-9184
LUTRON LCR-9184 امکان اندازهگیری مقاومت در بازهای گسترده از حدود 20 اهم تا 200 مگااهم را فراهم میکند. این محدوده باعث میشود دستگاه برای تست طیف وسیعی از مقاومتهای الکترونیکی و بررسی مقاومت مدارها مورد استفاده قرار گیرد.
اندازهگیری ظرفیت خازن
این LCR متر لوترون برای اندازهگیری ظرفیت خازن نیز طراحی شده و میتواند مقادیر خازنی را در محدوده گستردهای بررسی کند. قابلیت انتخاب فرکانس تست مختلف، امکان ارزیابی دقیقتر عملکرد خازنها را در کاربردهای آزمایشگاهی و تعمیراتی فراهم میکند.
اندازهگیری سلف و اندوکتانس
یکی دیگر از قابلیتهای مهم LCR-9184، اندازهگیری اندوکتانس سلف است. این دستگاه برای تست انواع سلف و سیمپیچ در محدوده اندازهگیری گسترده طراحی شده و در آزمایشگاههای الکترونیک و هنگام بررسی قطعات القایی کاربرد دارد.
تست قطعات SMD با LUTRON LCR-9184
برای آزمایش قطعات نصب سطحی، LCR-9184 قابلیت استفاده از پراب مخصوص SMD را دارد. پراب LUTRON SMDA-22 برای این کاربرد قابل استفاده است و به صورت آپشنال عرضه میشود. استفاده از این پراب، تماس با پایههای کوچک قطعات SMD و انجام تست مقاومت، خازن و سلف را سادهتر میکند.
انتخاب فرکانس و حالت سری یا موازی
یکی از امکانات کاربردی این دستگاه، انتخاب فرکانس اندازهگیری از میان پنج مقدار 100Hz، 120Hz، 1kHz، 10kHz و 100kHz است. همچنین کاربر میتواند بسته به نوع قطعه و روش تحلیل، حالت اندازهگیری سری یا موازی را انتخاب کند. این قابلیت برای اندازهگیریهای تخصصی قطعات الکترونیکی اهمیت زیادی دارد.
اتصال LCR-9184 به کامپیوتر
LUTRON LCR-9184 قابلیت اتصال به کامپیوتر را دارد و میتوان اطلاعات اندازهگیری را برای بررسی و پردازش بیشتر به سیستم منتقل کرد. همچنین امکان مشاهده اطلاعات به صورت آنلاین روی کامپیوتر وجود دارد. کابل و نرمافزار ارتباطی اختصاصی مورد نیاز برای این قابلیت به صورت آپشنال ارائه میشوند.
کاربردهای LCR متر LUTRON LCR-9184
- آزمایشگاههای تخصصی الکترونیک
- تست و شناسایی قطعات الکترونیکی
- اندازهگیری مقاومتهای دقیق و پرمقدار
- تست خازنهای مختلف
- اندازهگیری سلف و سیمپیچ
- تست قطعات SMD
- تعمیر و عیبیابی بردهای الکترونیکی
- کنترل کیفیت قطعات الکترونیکی
- تحقیق و توسعه تجهیزات الکترونیکی
- آموزش و فعالیتهای آزمایشگاهی
مشخصات فنی LCR متر لوترون LUTRON LCR-9184
| مشخصه | مشخصات |
|---|
| برند |
LUTRON |
| مدل |
LCR-9184 |
| نوع دستگاه |
LCR متر حرفهای و رومیزی |
| اندازهگیری مقاومت |
20Ω تا 200MΩ |
| اندازهگیری ظرفیت خازنی |
20pF تا 20mF |
| اندازهگیری اندوکتانس |
20µH تا 2000H |
| فرکانسهای تست |
100Hz، 120Hz، 1kHz، 10kHz و 100kHz |
| اندازهگیری خودکار LCR |
دارد |
| حالت اندازهگیری |
سری و موازی |
| تست قطعات SMD |
دارد |
| پراب SMD |
LUTRON SMDA-22 به صورت آپشنال |
| نمایشگر |
LCD با نور پسزمینه |
| اتصال به کامپیوتر |
دارد |
| انتقال اطلاعات |
دارد |
| نمایش آنلاین اطلاعات روی کامپیوتر |
دارد |
| کابل و نرمافزار کامپیوتر |
آپشنال |
| خاموشی خودکار |
دارد |
| آداپتور |
9 ولت |
| کشور سازنده |
تایوان |
قیمت LCR متر لوترون LCR-9184
قیمت LCR متر LUTRON LCR-9184 با توجه به قابلیتهای تخصصی، محدوده گسترده اندازهگیری، امکان تست قطعات SMD، فرکانسهای تست متعدد و قابلیت اتصال به کامپیوتر تعیین میشود. هنگام خرید این دستگاه بهتر است علاوه بر قیمت، به اصالت کالا، تجهیزات همراه، وضعیت پراب SMD، کابل و نرمافزار ارتباطی و خدمات پس از فروش نیز توجه شود. کالیبکس میتواند در انتخاب LCR متر متناسب با نوع کاربرد و نیاز اندازهگیری به شما مشاوره ارائه دهد.
سوالات متداول درباره LCR متر LUTRON LCR-9184
LUTRON LCR-9184 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری سه پارامتر اصلی مقاومت، ظرفیت خازنی و اندوکتانس طراحی شده است.
رنج اندازهگیری مقاومت LCR-9184 چقدر است؟
رنج اندازهگیری مقاومت این مدل از حدود 20 اهم تا 200 مگااهم است.
رنج اندازهگیری خازن در LCR-9184 چقدر است؟
این دستگاه ظرفیت خازن را در محدوده تقریبی 20 پیکوفاراد تا 20 میلیفاراد اندازهگیری میکند.
LCR-9184 چه محدودهای از سلف را اندازهگیری میکند؟
رنج اندازهگیری اندوکتانس این دستگاه از حدود 20 میکروهانری تا 2000 هانری است.
آیا LCR-9184 قابلیت تست قطعات SMD را دارد؟
بله. این دستگاه امکان تست قطعات SMD را دارد و برای این منظور میتوان از پراب مخصوص LUTRON SMDA-22 استفاده کرد که به صورت آپشنال ارائه میشود.
LCR-9184 چند فرکانس تست دارد؟
این مدل دارای پنج فرکانس تست شامل 100Hz، 120Hz، 1kHz، 10kHz و 100kHz است.
آیا امکان اتصال LCR-9184 به کامپیوتر وجود دارد؟
بله. LCR-9184 قابلیت اتصال به کامپیوتر و انتقال اطلاعات اندازهگیری را دارد و امکان مشاهده آنلاین دادهها نیز فراهم شده است. کابل و نرمافزار مورد نیاز به صورت آپشنال عرضه میشوند.
آیا LCR-9184 امکان انتخاب حالت سری و موازی دارد؟
بله. این دستگاه از اندازهگیری در حالتهای سری و موازی پشتیبانی میکند و کاربر میتواند متناسب با نوع قطعه و کاربرد، حالت مناسب را انتخاب کند.
LUTRON LCR-9184 برای چه کاربرانی مناسب است؟
این دستگاه برای مهندسان و تکنسینهای الکترونیک، آزمایشگاههای تخصصی، مراکز تعمیرات، واحدهای کنترل کیفیت و افرادی که به اندازهگیری دقیق مقاومت، خازن و سلف نیاز دارند، گزینهای مناسب است.
