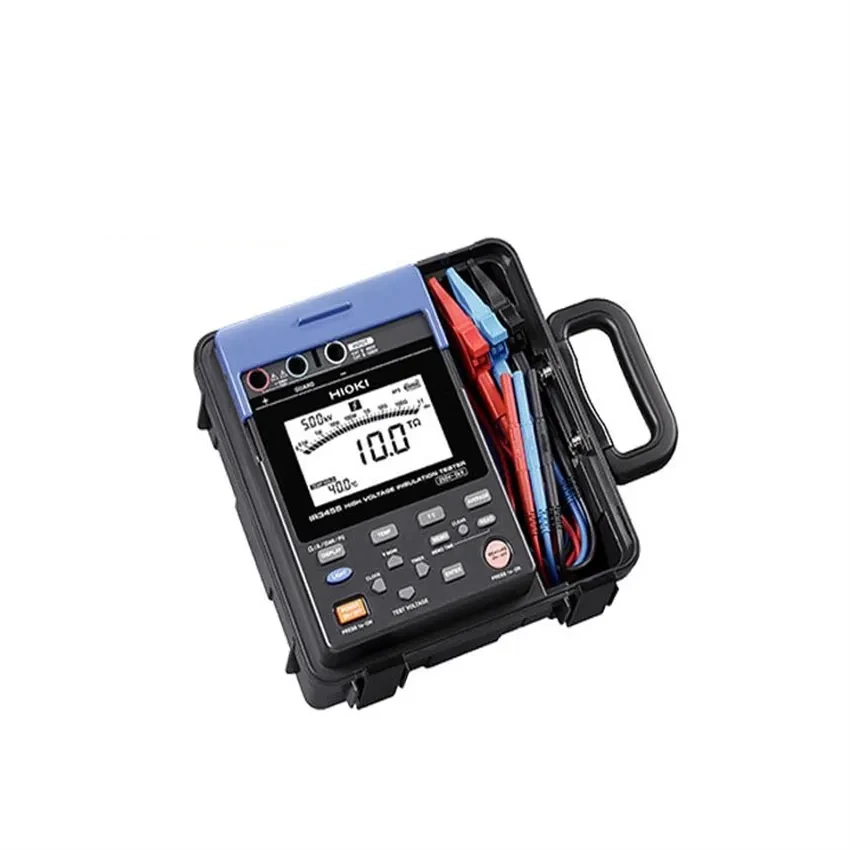

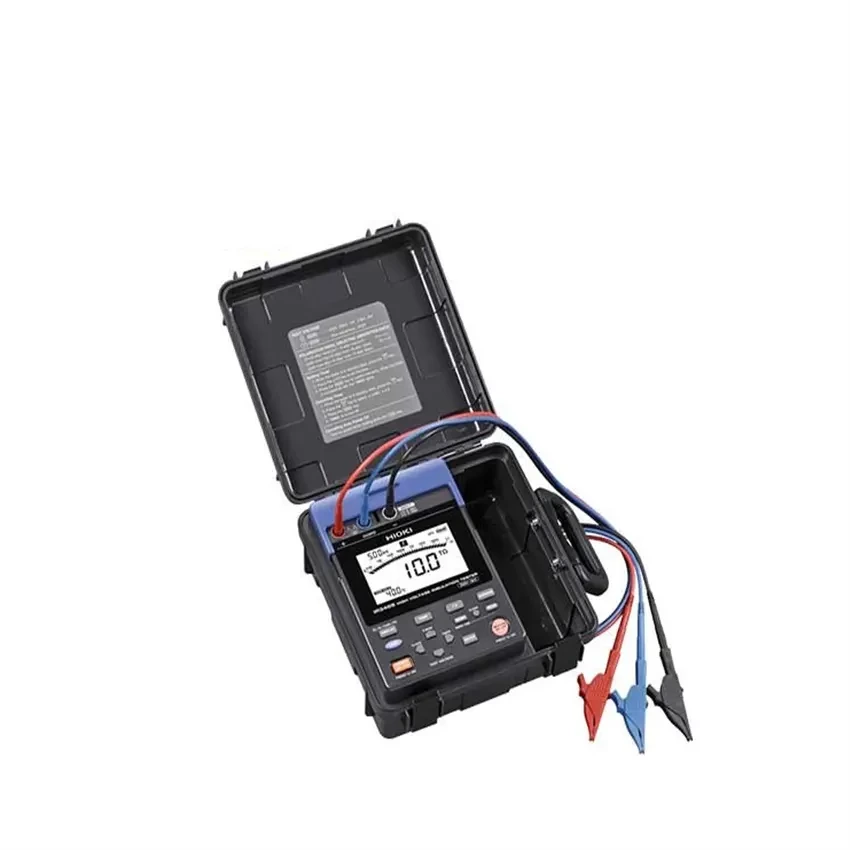

معرفی میگر دیجیتال هیوکی HIOKI IR3455
میگر دیجیتال هیوکی مدل HIOKI IR3455 یک تستر مقاومت عایقی ولتاژ بالا و حرفهای است که برای ارزیابی وضعیت عایق تجهیزات الکتریکی، کابلها، موتورها، ترانسفورماتورها و سایر تجهیزات فشار ضعیف و فشار قوی طراحی شده است. این دستگاه با قابلیت اعمال ولتاژ تست از 250 ولت تا 5 کیلوولت DC و امکان اندازهگیری مقاومت عایقی تا 10 ترااهم (10 TΩ)، یکی از ابزارهای تخصصی هیوکی برای تست عایق تجهیزات الکتریکی با ولتاژ بالا محسوب میشود.
میگر هیوکی IR3455 علاوه بر اندازهگیری مقاومت عایقی، امکان اندازهگیری جریان نشتی، ولتاژ AC/DC و دما را نیز فراهم میکند. همچنین قابلیت محاسبه خودکار PI یا شاخص قطبش (Polarization Index) و DAR یا نسبت جذب دیالکتریک (Dielectric Absorption Ratio) به کاربر کمک میکند تا ارزیابی دقیقتری از کیفیت و وضعیت عایق انجام دهد. این امکانات باعث میشوند IR3455 تنها یک میگر ساده نباشد و بهعنوان یک ابزار کامل برای عیبیابی، تعمیر و نگهداری پیشگیرانه تجهیزات الکتریکی مورد استفاده قرار گیرد.
در این مدل، ولتاژهای تست استاندارد 250V، 500V، 1kV، 2.5kV و 5kV در دسترس هستند و علاوه بر آن، تنظیم دقیقتر ولتاژ نیز امکانپذیر است؛ بهطوریکه در محدوده 250V تا 1kV تنظیمات با گام 25V و در محدوده 1kV تا 5kV با گام 100V انجام میشود. این قابلیت به کاربر اجازه میدهد ولتاژ مناسب را متناسب با نوع تجهیز و شرایط آزمون انتخاب کند.
میگر HIOKI IR3455 برای چه کاربردهایی مناسب است؟
میگر دیجیتال هیوکی IR3455 برای تست عایقی تجهیزات الکتریکی با ولتاژ بالا طراحی شده و در محیطهای صنعتی، نیروگاهی، تأسیسات برق، تعمیر و نگهداری ماشینآلات و سیستمهای توزیع انرژی کاربرد دارد. این دستگاه برای بررسی وضعیت عایق موتورهای الکتریکی، ترانسفورماتورها، کابلهای قدرت، تجهیزات فشار قوی، تابلوهای برق و سایر تجهیزات الکتریکی مناسب است.
- تست مقاومت عایقی کابلهای قدرت و کابلهای صنعتی
- بررسی وضعیت عایق سیمپیچ موتور و ژنراتور
- تست عایقی ترانسفورماتورها و تجهیزات فشار قوی
- عیبیابی افت کیفیت عایق در تجهیزات الکتریکی
- تست و نگهداری پیشگیرانه تجهیزات صنعتی
- بررسی جریان نشتی و کیفیت عایق تجهیزات
- انجام تست PI و DAR برای تحلیل وضعیت عایق
- انجام تست ولتاژ پلهای برای بررسی رفتار عایق در ولتاژهای مختلف
محدوده ولتاژ تست و اندازهگیری مقاومت عایقی
یکی از مهمترین ویژگیهای میگر HIOKI IR3455 دامنه گسترده ولتاژ تست آن است. این دستگاه میتواند ولتاژ DC را از 250V تا 5.00kV تولید کند و با توجه به ولتاژ انتخابشده، محدوده اندازهگیری مقاومت عایقی نیز تغییر میکند. حداکثر محدوده اندازهگیری در ولتاژ 5kV به 10TΩ میرسد.
محدوده اندازهگیری مقاومت عایقی HIOKI IR3455
| ولتاژ تست | محدوده اندازهگیری مقاومت عایقی |
|---|
| 250V DC |
0.00MΩ تا 500GΩ |
| 500V DC |
0.00MΩ تا 1.00TΩ |
| 1.00kV DC |
0.00MΩ تا 2.00TΩ |
| 2.50kV DC |
0.00MΩ تا 5.00TΩ |
| 5.00kV DC |
0.00MΩ تا 10.0TΩ |
تست PI و DAR در میگر هیوکی IR3455
PI و DAR دو شاخص مهم برای ارزیابی کیفیت عایق تجهیزات الکتریکی هستند. هیوکی IR3455 میتواند این پارامترها را بهصورت خودکار محاسبه و روی نمایشگر نشان دهد. شاخص PI از نسبت مقاومت عایقی در زمان 10 دقیقه به مقدار آن در یک دقیقه به دست میآید و DAR نیز بر اساس نسبت مقادیر مقاومت در بازههای زمانی مشخص محاسبه میشود.
استفاده از PI و DAR به تکنسین کمک میکند تغییرات رفتار عایق را در طول زمان بررسی کند. این قابلیت در برنامههای نگهداری پیشگیرانه اهمیت زیادی دارد، زیرا صرفاً یک مقدار مقاومت عایقی لحظهای را نشان نمیدهد و امکان تحلیل روند پاسخ عایق در طول آزمون را فراهم میکند.
تست ولتاژ پلهای در HIOKI IR3455
یکی از قابلیتهای تخصصی این میگر 5 کیلوولت هیوکی، تست ولتاژ پلهای است. در این روش ولتاژ بهصورت مرحلهای افزایش پیدا میکند و تغییرات مقاومت عایقی و جریان نشتی در مراحل مختلف بررسی میشود. دستگاه دو الگوی اصلی برای تست پلهای در اختیار کاربر قرار میدهد:
- الگوی 2.5kV: از 500V → 1kV → 1.5kV → 2kV → 2.5kV
- الگوی 5kV: از 1kV → 2kV → 3kV → 4kV → 5kV
زمان اعمال ولتاژ در هر مرحله نیز قابل تنظیم است و میتواند در بازههای 30 ثانیه، 1، 2 یا 5 دقیقه انتخاب شود. این ویژگی برای بررسی رفتار عایق در برابر افزایش تدریجی تنش الکتریکی بسیار کاربردی است.
اندازهگیری جریان نشتی
هیوکی IR3455 علاوه بر اندازهگیری مقاومت عایقی، جریان نشتی ایجادشده هنگام اعمال ولتاژ تست را نیز اندازهگیری میکند. محدوده اندازهگیری جریان نشتی این دستگاه از 1.00nA تا 1.20mA است و در شش رنج بهصورت خودکار انتخاب میشود. اندازهگیری جریان نشتی میتواند اطلاعات ارزشمندی درباره وضعیت عایق و وجود مسیرهای ناخواسته جریان در تجهیز تحت آزمایش ارائه دهد.
اندازهگیری ولتاژ AC و DC
این دستگاه علاوه بر تست مقاومت عایقی، قابلیت اندازهگیری ولتاژ را نیز دارد. محدوده اندازهگیری ولتاژ DC از 50V- تا 1.00kV+ و محدوده اندازهگیری ولتاژ AC از 50V تا 750V است. امپدانس ورودی دستگاه حدود 10MΩ بوده و دقت اندازهگیری ولتاژ طبق مشخصات سازنده ±5% rdg. ±5 dgt. اعلام شده است.
نمایشگر، بارگراف و امکانات کاربری
میگر دیجیتال HIOKI IR3455 به نمایشگر LCD با قابلیت نمایش عددی تا 999 رقم و بارگراف مجهز شده است. نور پسزمینه نمایشگر نیز امکان مشاهده اطلاعات را در محیطهای کمنور و شرایط کاری مختلف فراهم میکند. پس از پایان اندازهگیری، دستگاه میتواند اطلاعاتی مانند مقاومت عایقی، ولتاژ تست تنظیمشده، ولتاژ خروجی واقعی، جریان نشتی، PI، DAR و زمان سپریشده را نمایش دهد.
حافظه داخلی و ارتباط با کامپیوتر
یکی از مزایای مهم IR3455 امکان ثبت و ذخیره اطلاعات اندازهگیری است. حافظه داخلی دستگاه قابلیت ذخیره 100 داده بهصورت دستی را دارد. علاوه بر آن، برای ثبت دادههای دورهای نیز امکان ذخیره 10 مجموعه داده لاگ وجود دارد که هر مجموعه میتواند تا 360 اندازهگیری را شامل شود. اطلاعات ثبتشده از طریق رابط USB 2.0 و نرمافزار کامپیوتری قابل انتقال و بررسی هستند و نرمافزار مربوطه امکان مشاهده دادهها و تهیه گزارش و نمودار را فراهم میکند.
سیستمهای حفاظتی و ایمنی
از آنجا که IR3455 برای تولید ولتاژ تست تا 5kV طراحی شده است، امکانات ایمنی در آن اهمیت ویژهای دارند. این دستگاه به هشدار وجود ولتاژ، هشدار هادی برقدار، تخلیه خودکار ولتاژ، نمایش ولتاژ خروجی و حفاظت در برابر اضافهبار مجهز است. همچنین دستهبندی ایمنی دستگاه CAT IV 600V و CAT III 1000V اعلام شده است.
در هنگام انجام تست عایقی، رعایت دستورالعملهای ایمنی سازنده و اطمینان از بیبرق بودن تجهیز مورد آزمایش ضروری است. وجود قابلیت تخلیه خودکار نیز برای کاهش ولتاژ باقیمانده پس از پایان تست طراحی شده است، اما نباید جایگزین روشهای استاندارد ایمنسازی و بررسی دستی شرایط مدار شود.
استاندارد ایمنی و درجه حفاظت
میگر هیوکی IR3455 دارای درجه حفاظت IP40 مطابق EN60529 است؛ این رتبه زمانی معتبر است که درپوش پورت USB بسته باشد. دستگاه همچنین مطابق استانداردهای ایمنی و سازگاری الکترومغناطیسی مربوطه طراحی شده و رده اندازهگیری CAT IV 600V / CAT III 1000V را ارائه میدهد.
منبع تغذیه و مدت زمان کارکرد
منبع تغذیه استاندارد دستگاه شامل 6 عدد باتری قلمی AA یا LR6 با ولتاژ نامی 1.5V است. با باتریهای آلکالاین، زمان کارکرد پیوسته حدود 5 ساعت اعلام شده است. همچنین امکان استفاده از پک باتری قابل شارژ Ni-MH مدل 9459 و آداپتورهای سازگار نیز وجود دارد. زمان کارکرد با پک باتری 9459 حدود 9 ساعت اعلام شده است.
مشخصات فنی میگر دیجیتال هیوکی HIOKI IR3455
جدول مشخصات فنی HIOKI IR3455
| مشخصه | مشخصات |
|---|
| برند |
HIOKI هیوکی |
| مدل |
IR3455 |
| نوع دستگاه |
میگر دیجیتال / تستر مقاومت عایقی ولتاژ بالا |
| ولتاژ تست |
250V تا 5.00kV DC |
| ولتاژهای تست پیشفرض |
250V، 500V، 1kV، 2.5kV و 5kV |
| تنظیم دقیق ولتاژ |
گام 25V از 250V تا 1kV و گام 100V از 1kV تا 5kV |
| حداکثر مقاومت عایقی قابل اندازهگیری |
10TΩ در ولتاژ تست 5kV |
| محدوده مقاومت عایقی در 250V |
0.00MΩ تا 500GΩ |
| محدوده مقاومت عایقی در 500V |
0.00MΩ تا 1.00TΩ |
| محدوده مقاومت عایقی در 1kV |
0.00MΩ تا 2.00TΩ |
| محدوده مقاومت عایقی در 2.5kV |
0.00MΩ تا 5.00TΩ |
| محدوده مقاومت عایقی در 5kV |
0.00MΩ تا 10.0TΩ |
| جریان اندازهگیری |
1mA در 250V تا 1kV؛ 0.5mA در 1.1kV تا 2.5kV؛ 0.25mA در 2.6kV تا 5kV |
| جریان اتصال کوتاه |
حداکثر 2mA |
| محدوده جریان نشتی |
1.00nA تا 1.20mA |
| ولتاژ DC |
±50V تا ±1.00kV |
| ولتاژ AC |
50V تا 750V، فرکانس 50/60Hz |
| دقت اندازهگیری ولتاژ |
±5% rdg. ±5 dgt. |
| مقاومت ورودی |
تقریباً 10MΩ |
| تست PI |
دارد؛ محاسبه و نمایش خودکار |
| تست DAR |
دارد؛ محاسبه و نمایش خودکار |
| تست ولتاژ پلهای |
دارد؛ الگوی 2.5kV و 5kV |
| اندازهگیری دما |
-10 تا 70 درجه سانتیگراد با سنسور اختیاری |
| نمایشگر |
LCD دیجیتال با حداکثر 999 رقم |
| بارگراف |
دارد |
| نور پسزمینه |
دارد |
| حافظه دستی |
ذخیره حداکثر 100 داده |
| حافظه ثبت دورهای |
10 مجموعه؛ حداکثر 360 اندازهگیری برای هر مجموعه |
| رابط ارتباطی |
USB 2.0 |
| نرمافزار کامپیوتری |
دارد |
| تخلیه خودکار |
دارد |
| هشدار هادی برقدار |
دارد |
| هشدار ولتاژ فعال |
دارد |
| درجه حفاظت |
IP40 |
| رده ایمنی |
CAT IV 600V / CAT III 1000V |
| استانداردها |
EN61010 و EN61326 |
| منبع تغذیه استاندارد |
6 عدد باتری AA/LR6 آلکالاین |
| زمان کارکرد با باتری آلکالاین |
تقریباً 5 ساعت |
| زمان کارکرد با پک 9459 |
تقریباً 9 ساعت |
| دمای کارکرد |
-10 تا 50 درجه سانتیگراد |
| رطوبت کارکرد |
وابسته به دما؛ حداکثر 80% RH در محدوده اصلی تضمین دقت |
| دمای نگهداری |
-10 تا 50 درجه سانتیگراد |
| حداکثر ظرفیت بار |
4μF |
| ابعاد |
260 × 250.6 × 119.5 میلیمتر |
| وزن |
حدود 2.8 کیلوگرم |
تجهیزات و اقلام همراه HIOKI IR3455
در پکیج استاندارد میگر هیوکی IR3455، کابلهای تست و گیرههای سوسماری سهرنگ برای اتصالهای مختلف ارائه میشوند. همچنین باتریهای آلکالاین، کابل USB، دفترچه راهنما و نرمافزار کامپیوتری نیز در اقلام استاندارد دستگاه قرار دارند.
- پراب تست قرمز مدل 9750-01 به طول 3 متر
- پراب تست مشکی مدل 9750-02 به طول 3 متر
- پراب تست آبی مدل 9750-03 به طول 3 متر
- گیره سوسماری قرمز مدل 9751-01
- گیره سوسماری مشکی مدل 9751-02
- گیره سوسماری آبی مدل 9751-03
- 6 عدد باتری آلکالاین AA
- کابل USB
- نرمافزار تحلیل داده کامپیوتری
- دفترچه راهنمای دستگاه
مزایای خرید میگر دیجیتال HIOKI IR3455
- ولتاژ تست بسیار گسترده از 250V تا 5kV DC
- اندازهگیری مقاومت عایقی تا 10TΩ
- محاسبه خودکار PI و DAR
- اندازهگیری جریان نشتی از محدوده نانوآمپر تا میلیآمپر
- تست ولتاژ پلهای برای تحلیل پیشرفته عایق
- حافظه داخلی برای ثبت نتایج و شرایط آزمون
- امکان انتقال اطلاعات به کامپیوتر از طریق USB
- نمایشگر LCD دارای نور پسزمینه و بارگراف
- قابلیت تخلیه خودکار پس از تست
- رده ایمنی CAT IV 600V و CAT III 1000V
تفاوت HIOKI IR3455 با میگرهای معمولی
بسیاری از میگرهای عمومی برای تستهای عایقی با ولتاژهای پایینتر طراحی شدهاند، در حالی که HIOKI IR3455 برای کاربردهای تخصصیتر و تجهیزات ولتاژ بالا ساخته شده است. قابلیت اعمال ولتاژ تا 5kV، اندازهگیری مقاومت عایقی تا 10TΩ، اندازهگیری جریان نشتی، تست PI و DAR، تست ولتاژ پلهای، حافظه داخلی و ارتباط USB، این دستگاه را برای کاربردهای صنعتی و نگهداری حرفهای تجهیزات الکتریکی مناسبتر میکند.
سوالات متداول درباره میگر هیوکی HIOKI IR3455
میگر HIOKI IR3455 حداکثر چه ولتاژ تستی تولید میکند؟
این دستگاه میتواند ولتاژ تست DC را از 250V تا حداکثر 5.00kV تولید کند و ولتاژهای 250V، 500V، 1kV، 2.5kV و 5kV بهعنوان رنجهای اصلی در دسترس هستند.
حداکثر مقاومت عایقی قابل اندازهگیری توسط IR3455 چقدر است؟
حداکثر محدوده اندازهگیری مقاومت عایقی این مدل در ولتاژ تست 5kV برابر با 10TΩ است. در ولتاژهای پایینتر نیز محدوده اندازهگیری متناسب با ولتاژ تست کاهش پیدا میکند.
آیا HIOKI IR3455 قابلیت اندازهگیری جریان نشتی دارد؟
بله. IR3455 جریان نشتی را در محدوده 1.00nA تا 1.20mA اندازهگیری میکند و رنج اندازهگیری بهصورت خودکار انتخاب میشود.
آیا میگر IR3455 تست PI و DAR را انجام میدهد؟
بله. این دستگاه میتواند شاخص قطبش PI و نسبت جذب دیالکتریک DAR را بر اساس نتایج اندازهگیری مقاومت عایقی محاسبه و نمایش دهد.
آیا IR3455 امکان ذخیره نتایج اندازهگیری را دارد؟
بله. حافظه دستگاه امکان ثبت دستی حداکثر 100 داده را دارد و برای ثبت دادههای دورهای نیز 10 مجموعه لاگ در نظر گرفته شده است. اطلاعات ذخیرهشده را میتوان از طریق USB به کامپیوتر منتقل کرد.
آیا HIOKI IR3455 برای تست موتور و ترانسفورماتور مناسب است؟
بله. این مدل بهطور مشخص برای اندازهگیری مقاومت عایقی تجهیزات ولتاژ بالا از جمله ترانسفورماتورها، کابلها و موتورها طراحی شده و برای تعمیر و نگهداری تجهیزات صنعتی کاربرد دارد.
درجه حفاظت بدنه IR3455 چقدر است؟
درجه حفاظت این دستگاه IP40 است و این رتبهبندی با بسته بودن درپوش پورت USB معتبر است.
منبع تغذیه میگر هیوکی IR3455 چیست؟
منبع تغذیه استاندارد دستگاه 6 عدد باتری قلمی AA یا LR6 است. همچنین استفاده از پک باتری قابل شارژ Ni-MH مدل 9459 و آداپتور سازگار نیز امکانپذیر است.
آیا HIOKI IR3455 دارای ارتباط USB است؟
بله. این دستگاه از ارتباط USB 2.0 برای انتقال دادههای ذخیرهشده به کامپیوتر و استفاده از نرمافزار تحلیل داده پشتیبانی میکند.
جمعبندی
میگر دیجیتال هیوکی HIOKI IR3455 یک تستر عایقی حرفهای و ولتاژ بالا برای اندازهگیری مقاومت عایقی تجهیزات الکتریکی است که با محدوده تست 250V تا 5kV، قابلیت اندازهگیری مقاومت عایقی تا 10TΩ، اندازهگیری جریان نشتی، ولتاژ AC/DC، محاسبه PI و DAR، تست ولتاژ پلهای، حافظه داخلی، ارتباط USB و امکانات ایمنی متعدد، برای کاربردهای تخصصی تعمیر و نگهداری تجهیزات برق و صنعتی گزینهای قدرتمند محسوب میشود. ترکیب محدوده اندازهگیری بسیار وسیع، قابلیتهای تشخیصی و ساختار حرفهای، این مدل را به انتخابی مناسب برای تکنسینها، مهندسان برق، واحدهای تعمیر و نگهداری، صنایع، نیروگاهها و مراکز تست تجهیزات الکتریکی تبدیل کرده است.
