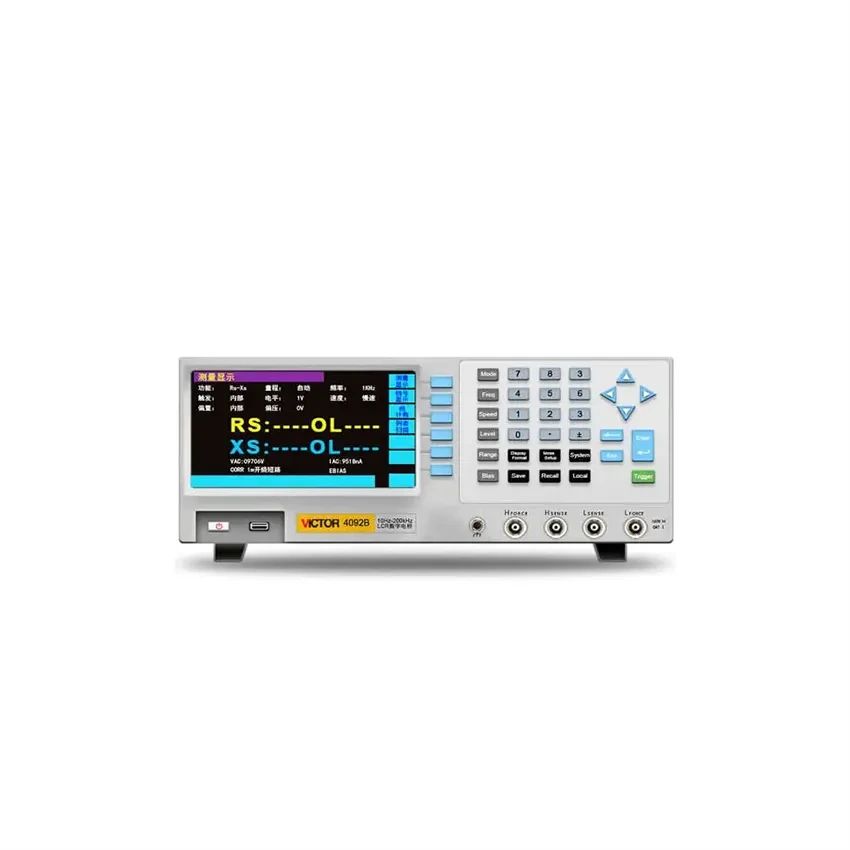

معرفی LCR متر رومیزی دیجیتال ویکتور مدل VICTOR VC-4092B
LCR متر رومیزی دیجیتال ویکتور مدل VICTOR VC-4092B یک دیجیتال بریج و ابزار اندازهگیری تخصصی برای تست و ارزیابی پارامترهای الکتریکی قطعات الکترونیکی است. این دستگاه برای اندازهگیری مقاومت (R)، ظرفیت خازنی (C)، اندوکتانس (L) و پارامترهای مرتبط با امپدانس طراحی شده و به دلیل امکان تنظیم پیوسته فرکانس تست از 10 هرتز تا 200 کیلوهرتز، برای آزمایش قطعات در شرایط مختلف فرکانسی کاربرد دارد.
مدل VC-4092B در رده LCR مترهای رومیزی و دیجیتال بریجهای آزمایشگاهی قرار میگیرد و برای محیطهایی مانند آزمایشگاههای الکترونیک، واحدهای تحقیق و توسعه، خطوط تولید، کنترل کیفیت، تعمیرات تخصصی و آموزش فنی گزینهای کاربردی محسوب میشود. فرکانس تست در این مدل بهصورت پیوسته قابل تنظیم است و امکان انتخاب سطح سیگنال تست از 0.1 تا 2 ولت نیز وجود دارد؛ بنابراین کاربر میتواند شرایط اندازهگیری را متناسب با نوع قطعه و کاربرد موردنظر تنظیم کند.
یکی از مزایای مهم LCR متر ویکتور VC-4092B برخورداری از رنجهای اندازهگیری گسترده است. این دستگاه میتواند مقاومت را از 0.0001 اهم تا 99.999 مگااهم، ظرفیت خازنی را از 0.01 پیکوفاراد تا 99.999 میلیفاراد و اندوکتانس را از 0.01 میکروهانری تا 9999 هانری اندازهگیری کند. همچنین حالت انتخاب رنج خودکار، فرآیند تست قطعات با مقادیر مختلف را سادهتر میکند.
ویژگیهای LCR متر ویکتور VC-4092B
- دستگاه LCR متر رومیزی و دیجیتال بریج مناسب کاربردهای حرفهای
- اندازهگیری مقاومت، ظرفیت خازنی و اندوکتانس
- بازه فرکانس تست 10 هرتز تا 200 کیلوهرتز با تنظیم پیوسته
- گام تنظیم فرکانس تست 1 هرتز
- انتخاب خودکار رنج اندازهگیری (Auto Range)
- بازه اندازهگیری مقاومت از 0.0001Ω تا 99.999MΩ
- بازه اندازهگیری ظرفیت از 0.01pF تا 99.999mF
- بازه اندازهگیری اندوکتانس از 0.01µH تا 9999H
- دقت پایه اندازهگیری حدود ±0.2%
- نمایشگر رنگی 7 اینچی TFT
- امکان انتخاب سطح سیگنال تست در چند سطح مختلف
- قابلیت تنظیم پیوسته سطح تست از 0.1 تا 2 ولت با گام 1 میلیولت
- دارای بایاس داخلی قابل تنظیم از 0 تا 1500 میلیولت
- امکان اندازهگیری پارامترهای L، C، R، Z، X، D، Q، θ و ESR
- دارای قابلیت کالیبراسیون برای افزایش دقت اندازهگیری
- دارای قابلیت فیلتر برای بهبود پایداری نتایج اندازهگیری
- قابلیت مقایسه و دستهبندی قطعات با استفاده از عملکرد Comparator
- دارای هشدار صوتی
- امکان تنظیم سرعت تست
- قابلیت ذخیره اطلاعات اندازهگیری
- پشتیبانی از زبانهای چینی و انگلیسی
- مناسب استفاده در آزمایشگاه، تولید، تعمیرات و کنترل کیفیت
اندازهگیری دقیق مقاومت، خازن و سلف
یکی از مهمترین کاربردهای VICTOR VC-4092B بررسی مشخصات الکتریکی قطعات غیرفعال است. این دستگاه امکان اندازهگیری مقاومت، ظرفیت خازنی و اندوکتانس را در رنجهای گسترده فراهم میکند. علاوه بر مقادیر اصلی L، C و R، پارامترهایی مانند امپدانس (Z)، راکتانس (X)، ضریب اتلاف (D)، ضریب کیفیت (Q)، زاویه فاز (θ) و ESR نیز در فهرست پارامترهای قابل تست این مدل قرار دارند.
وجود این قابلیتها باعث میشود VC-4092B تنها یک خازنمتر یا سلفمتر ساده نباشد و بتوان از آن برای تحلیل تخصصیتر رفتار قطعات الکترونیکی در شرایط تست مختلف استفاده کرد.
فرکانس تست قابل تنظیم تا 200 کیلوهرتز
فرکانس تست یکی از پارامترهای مهم هنگام اندازهگیری قطعاتی مانند خازنها و سلفها است، زیرا مشخصات الکتریکی این قطعات میتواند با تغییر فرکانس تغییر کند. در LCR متر VICTOR VC-4092B فرکانس از 10Hz تا 200kHz بهصورت پیوسته قابل تنظیم است و گام تنظیم آن 1Hz اعلام شده است. این قابلیت امکان بررسی رفتار قطعات در فرکانسهای مختلف را برای کاربر فراهم میکند. :contentReference[oaicite:0]{index=0}
سطح سیگنال تست قابل تنظیم
VC-4092B علاوه بر تنظیم فرکانس، امکان انتخاب سطح سیگنال تست را نیز در اختیار کاربر قرار میدهد. سطوح 0.1، 0.3، 0.6، 1، 1.5 و 2 ولت در مشخصات دستگاه ذکر شدهاند و همچنین سطح تست از 0.1 تا 2 ولت بهصورت پیوسته با گام 1 میلیولت قابل تنظیم است. این انعطافپذیری برای آزمایش قطعات مختلف و بررسی عملکرد آنها تحت شرایط متفاوت مفید است. :contentReference[oaicite:1]{index=1}
حالتهای مختلف سرعت اندازهگیری
این LCR متر دارای قابلیت تنظیم سرعت تست است و سه حالت سریع، متوسط و آهسته برای آن ذکر شده است. انتخاب سرعت مناسب میتواند در شرایطی که تعداد زیادی قطعه باید مورد بررسی قرار گیرد یا زمانی که پایداری و دقت نتیجه اهمیت بیشتری دارد، کاربردی باشد. :contentReference[oaicite:2]{index=2}
کالیبراسیون و قابلیت فیلتر
وجود قابلیت Calibration در VC-4092B به کاربر اجازه میدهد پیش از اندازهگیری، دستگاه را برای شرایط تست موردنظر آماده کند. همچنین قابلیت فیلتر میتواند به بهبود پایداری نتایج در محیطهای کاری مختلف کمک کند. این امکانات در کنار انتخاب خودکار رنج، استفاده از دستگاه را برای اندازهگیریهای تکراری و کنترل کیفیت قطعات آسانتر میکنند. :contentReference[oaicite:3]{index=3}
نمایشگر 7 اینچی TFT
برای نمایش نتایج، تنظیمات و پارامترهای اندازهگیری، این مدل به نمایشگر 7 اینچی TFT مجهز شده است. نمایشگر بزرگتر در مقایسه با نمایشگرهای کوچک دستگاههای دستی، مشاهده اطلاعات تست و تنظیم پارامترها را در محیط آزمایشگاهی آسانتر میکند. :contentReference[oaicite:4]{index=4}

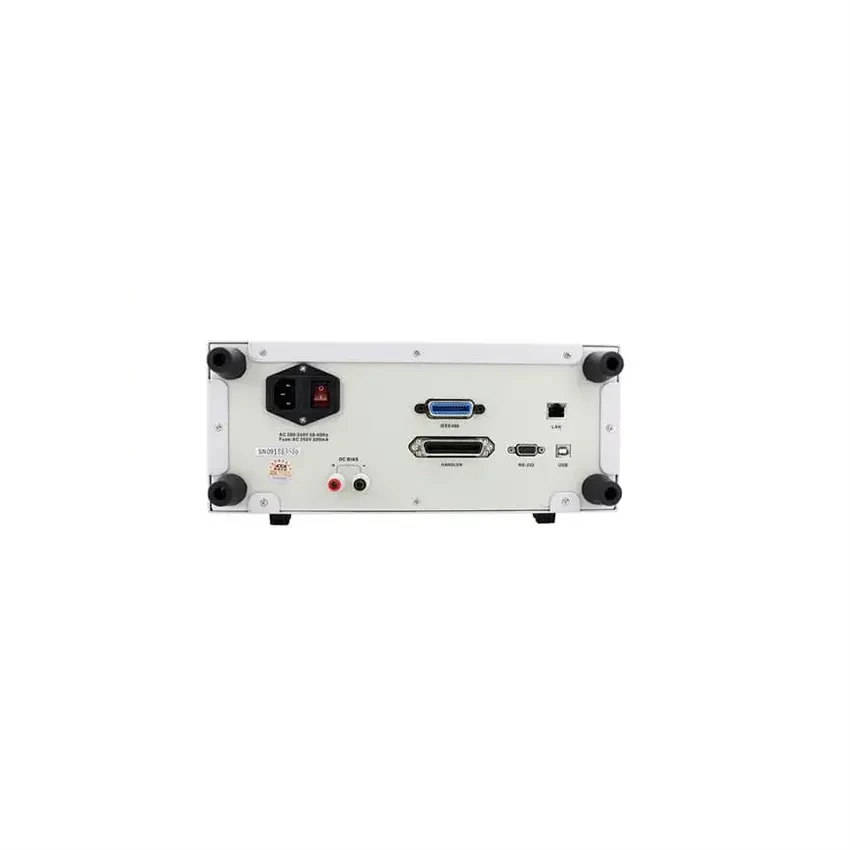

رابطهای ارتباطی و اتصال به سیستم
برای ارتباط با تجهیزات خارجی و سیستمهای کنترلی، VC-4092B از رابطهای USB، USB Host، RS-232 و HANDLER پشتیبانی میکند. وجود این رابطها امکان استفاده از دستگاه در فرآیندهای اندازهگیری و تست نیمهخودکار یا خودکار را فراهم میکند و برای کاربردهای تولیدی و آزمایشگاهی مزیت مهمی محسوب میشود. :contentReference[oaicite:5]{index=5}
کاربردهای LCR متر رومیزی VICTOR VC-4092B
- تست و اندازهگیری مقاومتهای الکترونیکی
- اندازهگیری ظرفیت خازنهای الکترولیتی، سرامیکی و سایر خازنها
- اندازهگیری اندوکتانس سلفها و سیمپیچها
- اندازهگیری امپدانس قطعات و مدارهای الکترونیکی
- بررسی ESR خازنها
- اندازهگیری ضریب کیفیت Q و ضریب اتلاف D
- کنترل کیفیت قطعات الکترونیکی در خطوط تولید
- تحقیق و توسعه تجهیزات و مدارهای الکترونیکی
- عیبیابی و تعمیر تجهیزات الکترونیکی
- آزمایش و ارزیابی قطعات در آزمایشگاههای تخصصی
- تست قطعات در فرکانسهای مختلف
- استفاده در مراکز آموزشی و دانشگاهی مرتبط با الکترونیک
مزایای استفاده از VICTOR VC-4092B
اگر هدف شما خرید یک LCR متر رومیزی حرفهای برای اندازهگیری قطعات الکترونیکی با رنج گسترده و فرکانس تست قابل تنظیم است، مدل VC-4092B امکانات متنوعی در اختیار شما قرار میدهد. ترکیب فرکانس قابل تنظیم تا 200kHz، رنج وسیع اندازهگیری L/C/R، نمایشگر 7 اینچی TFT، انتخاب خودکار رنج، تنظیم سطح سیگنال، قابلیت کالیبراسیون و رابطهای ارتباطی مختلف، این دستگاه را برای کاربردهای آزمایشگاهی و صنعتی مناسب میکند.
مشخصات فنی LCR متر رومیزی دیجیتال ویکتور مدل VICTOR VC-4092B
| مشخصه | مشخصات |
|---|
| برند |
VICTOR |
| مدل |
VC-4092B / VC4092B |
| نوع دستگاه |
LCR متر رومیزی و دیجیتال بریج |
| فرکانس تست |
10Hz تا 200kHz، قابل تنظیم پیوسته |
| گام تنظیم فرکانس |
1Hz |
| رنج مقاومت |
0.0001Ω تا 99.999MΩ |
| رنج ظرفیت |
0.01pF تا 99.999mF |
| رنج اندوکتانس |
0.01µH تا 9999H |
| پارامترهای قابل تست |
L، C، R، Z، X، D، Q، θ، ESR |
| دقت پایه |
±0.2% |
| رنج خروجی امپدانس |
30Ω و 100Ω |
| سطح سیگنال تست |
0.1V، 0.3V، 0.6V، 1V، 1.5V و 2V |
| تنظیم سطح تست |
0.1 تا 2V، پیوسته با گام 1mV |
| بایاس داخلی |
0 تا 1500mV با گام 1mV |
| سرعت تست |
سریع، متوسط و آهسته |
| انتخاب رنج |
خودکار (Auto Range) |
| نمایشگر |
7 اینچی TFT |
| رابطها |
USB، USB Host، RS-232، HANDLER |
| کالیبراسیون |
دارد |
| فیلتر |
دارد |
| Comparator |
دارد |
| ذخیره اطلاعات |
دارد |
| زبان رابط کاربری |
چینی و انگلیسی |
| منبع تغذیه |
AC، بازه ورودی 100 تا 120V یا 198 تا 242V، فرکانس 47 تا 63Hz |
| توان مصرفی |
کمتر از 20W |
| دمای کاری |
10 تا 40 درجه سانتیگراد |
| دمای نگهداری |
10- تا 60 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 90% |
| نوع نصب |
رومیزی |
| اقلام همراه |
کابل برق، سیمهای تست، گواهی مطابقت و دفترچه راهنما |
تفاوت VC-4092B با مدلهای مشابه سری VC4092
سری VC4092 ویکتور در مدلهای مختلفی عرضه شده است که مهمترین تفاوت آنها در حداکثر فرکانس تست است. مدل VC4092B امکان تنظیم فرکانس از 10Hz تا 200kHz را فراهم میکند؛ در حالی که مدلهای VC4092A، VC4092C، VC4092D و VC4092E بهترتیب برای محدودههای فرکانسی بالاتر یا پایینتر طراحی شدهاند. بنابراین VC4092B برای کاربرانی مناسب است که به فرکانس تست تا 200kHz نیاز دارند. :contentReference[oaicite:6]{index=6}
سوالات متداول درباره LCR متر ویکتور VC-4092B
LCR متر VICTOR VC-4092B چه پارامترهایی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت (R)، ظرفیت خازنی (C)، اندوکتانس (L) و پارامترهای مرتبط مانند امپدانس (Z)، راکتانس (X)، ضریب اتلاف (D)، ضریب کیفیت (Q)، زاویه فاز (θ) و ESR استفاده میشود.
حداکثر فرکانس تست VC-4092B چقدر است؟
حداکثر فرکانس تست این مدل 200 کیلوهرتز است و فرکانس از 10 هرتز تا 200 کیلوهرتز بهصورت پیوسته با گام 1 هرتز قابل تنظیم است.
آیا VC-4092B دارای Auto Range است؟
بله. این مدل از انتخاب خودکار رنج اندازهگیری پشتیبانی میکند و برای اندازهگیری قطعات با مقادیر مختلف، کاربری سادهتری دارد.
رنج اندازهگیری مقاومت در VC-4092B چقدر است؟
رنج اندازهگیری مقاومت از 0.0001 اهم تا 99.999 مگااهم است.
رنج اندازهگیری خازن و سلف این LCR متر چقدر است؟
رنج اندازهگیری ظرفیت خازنی از 0.01 پیکوفاراد تا 99.999 میلیفاراد و رنج اندازهگیری اندوکتانس از 0.01 میکروهانری تا 9999 هانری است.
آیا سطح سیگنال تست در VC-4092B قابل تنظیم است؟
بله. سطح تست در چند سطح مشخص از 0.1 تا 2 ولت قابل انتخاب است و امکان تنظیم پیوسته سطح تست در محدوده 0.1 تا 2 ولت با گام 1 میلیولت نیز وجود دارد.
آیا LCR متر VC-4092B برای استفاده آزمایشگاهی مناسب است؟
بله. طراحی رومیزی، نمایشگر 7 اینچی TFT، رنجهای گسترده اندازهگیری، فرکانس تست قابل تنظیم، قابلیت کالیبراسیون و رابطهای ارتباطی، این مدل را برای کاربردهای آزمایشگاهی، تحقیق و توسعه و کنترل کیفیت مناسب میکند.
VC-4092B چه رابطهایی برای ارتباط با کامپیوتر و تجهیزات دیگر دارد؟
این مدل دارای رابطهای USB، USB Host، RS-232 و HANDLER است که برای ارتباط و یکپارچهسازی با تجهیزات یا سیستمهای کنترلی مورد استفاده قرار میگیرند.
آیا VC-4092B قابلیت کالیبراسیون دارد؟
بله. قابلیت کالیبراسیون در مشخصات این مدل وجود دارد و برای آمادهسازی دستگاه جهت اندازهگیری دقیقتر مورد استفاده قرار میگیرد.
LCR متر ویکتور VC-4092B برای چه کاربرانی پیشنهاد میشود؟
این دستگاه برای مهندسان و تکنسینهای الکترونیک، آزمایشگاههای تحقیق و توسعه، واحدهای کنترل کیفیت، خطوط تولید تجهیزات الکترونیکی، مراکز تعمیرات تخصصی، دانشگاهها و مراکز آموزشی مناسب است.
خرید LCR متر رومیزی دیجیتال ویکتور VICTOR VC-4092B
برای خرید LCR متر رومیزی دیجیتال ویکتور مدل VICTOR VC-4092B، هنگام انتخاب دستگاه به محدوده فرکانس تست، رنج اندازهگیری L/C/R، دقت پایه، سطح سیگنال تست و نوع رابطهای ارتباطی توجه کنید. VC-4092B با فرکانس تست قابل تنظیم تا 200kHz و امکاناتی مانند Auto Range، کالیبراسیون، فیلتر، Comparator، ذخیره اطلاعات و نمایشگر 7 اینچی TFT، گزینهای مناسب برای اندازهگیری تخصصی قطعات الکترونیکی و استفاده در محیطهای آزمایشگاهی و صنعتی است.
برای اطلاع از قیمت LCR متر VICTOR VC-4092B، شرایط خرید، موجودی و دریافت مشاوره تخصصی، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
