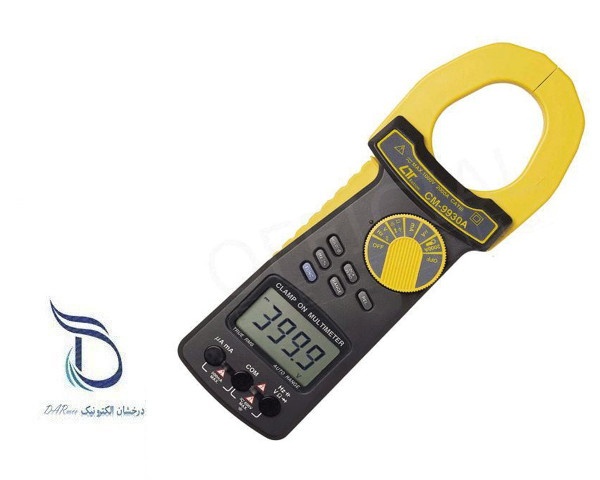

کلمپ آمپرمتر 2000 آمپر True RMS لوترون LUTRON CM-9930R یک کلمپ متر دیجیتال حرفهای و چندمنظوره است که برای اندازهگیری جریان AC و DC تا 2000 آمپر، ولتاژ AC و DC تا 1000 ولت و انجام تستهای مختلف الکتریکی طراحی شده است. مهمترین ویژگی این مدل، بهرهمندی از فناوری True RMS برای اندازهگیری جریان و ولتاژ AC است که امکان قرائت دقیقتر سیگنالهای متناوب را در مقایسه با روشهای میانگینگیری فراهم میکند.
مدل LUTRON CM-9930R علاوه بر کلمپ آمپرمتر، عملکرد یک مولتی متر دیجیتال را نیز ارائه میدهد و میتواند پارامترهایی مانند ولتاژ، جریان، مقاومت، ظرفیت خازن، فرکانس، دیوتی سایکل، دیود و پیوستگی مدار را اندازهگیری یا تست کند. این ترکیب قابلیتها باعث شده است CM-9930R برای تکنسینهای برق، تعمیرکاران تجهیزات صنعتی، مهندسان برق، واحدهای نگهداری و تعمیرات و عیبیابی تابلوهای برق گزینهای کاربردی باشد.
کلمپ آمپرمتر 2000 آمپر لوترون CM-9930R با True RMS
یکی از مهمترین مزایای کلمپ آمپرمتر LUTRON CM-9930R قابلیت اندازهگیری جریان AC و DC تا 2000 آمپر بهصورت کلمپی است. این ویژگی به کاربر اجازه میدهد بدون نیاز به باز کردن مدار یا قطع کابل، جریان عبوری از هادی را اندازهگیری کند. دستگاه دارای دو رنج اصلی کلمپی 400 و 2000 آمپر است و رزولوشن آن در رنج 400 آمپر برابر 0.1 آمپر و در رنج 2000 آمپر برابر 1 آمپر است.
قابلیت True RMS در CM-9930R برای اندازهگیری AC Voltage و AC Current در نظر گرفته شده است. این قابلیت در کاربردهایی که شکل موج جریان یا ولتاژ از حالت سینوسی ایدهآل فاصله دارد، اهمیت بیشتری پیدا میکند و میتواند در عیبیابی تجهیزات الکتریکی و صنعتی مفید باشد. طبق مشخصات سازنده، پاسخ فرکانسی اندازهگیری AC برای جریان و ولتاژ در محدوده 45 هرتز تا 1 کیلوهرتز اعلام شده است.
اندازهگیری جریان بالا تا 2000 آمپر
CM-9930R برای کاربردهایی که به اندازهگیری جریانهای بالا نیاز دارند، طراحی شده است. اندازهگیری جریان AC و DC تا 2000A از طریق فک کلمپی، امکان بررسی مدارهای قدرت، تجهیزات صنعتی، موتورهای الکتریکی و کابلهای جریان بالا را بدون اتصال مستقیم آمپرمتر به مدار فراهم میکند.
عملکرد مولتی متر در کنار کلمپ آمپرمتر
یکی از نقاط قوت کلمپ آمپرمتر لوترون CM-9930R چندکاره بودن آن است. این دستگاه علاوه بر اندازهگیری جریان با فک کلمپی، امکان اندازهگیری مستقیم جریان در رنجهای پایینتر را نیز از طریق پراب فراهم میکند. همچنین ولتاژ AC و DC تا 1000 ولت، مقاومت، ظرفیت خازن و فرکانس قابل اندازهگیری هستند و تست دیود، پیوستگی و Duty Cycle نیز در امکانات دستگاه قرار دارد.
ثبت و انتقال اطلاعات از طریق RS-232 و USB
وجود رابط RS-232/USB از دیگر ویژگیهای مهم مدل CM-9930R است. این قابلیت امکان ارتباط دستگاه با کامپیوتر و انتقال دادههای اندازهگیری را فراهم میکند و برای ثبت، بررسی و مستندسازی نتایج اندازهگیری در محیطهای کاری و آزمایشگاهی کاربرد دارد.
امکانات کاربردی برای اندازهگیری و عیبیابی
این کلمپ آمپرمتر به نمایشگر 4000 کانت، رنج اتوماتیک، Data Hold، عملکرد Relative و نور پسزمینه مجهز شده است. قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده و قابلیت Backlight برای مشاهده راحتتر اطلاعات در محیطهای کمنور کاربرد دارد. مدار محافظ اضافهبار نیز برای رنجهای اندازهگیری دستگاه در نظر گرفته شده است.
کاربردهای کلمپ آمپرمتر لوترون CM-9930R
- اندازهگیری جریان AC و DC تجهیزات و مدارهای قدرت
- بررسی جریان مصرفی موتورهای الکتریکی و تجهیزات صنعتی
- عیبیابی تابلوهای برق و مدارهای توزیع
- اندازهگیری ولتاژ AC و DC تا 1000 ولت
- تست مقاومت و پیوستگی مدار
- اندازهگیری ظرفیت خازن و فرکانس
- تست دیود و Duty Cycle
- ثبت و انتقال دادههای اندازهگیری به کامپیوتر
مشخصات فنی کلمپ آمپرمتر LUTRON CM-9930R
نوع دستگاه
کلمپ آمپرمتر AC/DC و مولتی متر دیجیتال
True RMS
دارد؛ برای اندازهگیری ACV و ACA
جریان AC/DC کلمپی
400A و 2000A
رزولوشن جریان در رنج 400A
0.1A
رزولوشن جریان در رنج 2000A
1A
دقت جریان کلمپی
±(2% + 5d) در 400A و ±(2% + 8d) در 2000A
جریان مستقیم از طریق پراب
400µA، 4000µA، 40mA و 400mA
مقاومت
قابلیت اندازهگیری مقاومت
ظرفیت خازن
قابلیت اندازهگیری ظرفیت
فرکانس
قابلیت اندازهگیری فرکانس
نمایشگر
LCD چهار رقمی، 4000 Counts
رنج اندازهگیری
Auto Range
رابط ارتباطی
RS-232 / USB
استاندارد ایمنی
IEC 1010 / CAT III 1000V
سوالات متداول درباره LUTRON CM-9930R
آیا LUTRON CM-9930R قابلیت True RMS دارد؟
بله. طبق دیتاشیت سازنده، این مدل برای اندازهگیری ولتاژ AC و جریان AC از True RMS استفاده میکند.
حداکثر جریان قابل اندازهگیری با کلمپ CM-9930R چقدر است؟
حداکثر جریان قابل اندازهگیری بهصورت کلمپی 2000 آمپر AC/DC است. دستگاه همچنین رنج 400 آمپر با رزولوشن 0.1 آمپر دارد.
آیا CM-9930R جریان DC را نیز اندازهگیری میکند؟
بله. این دستگاه امکان اندازهگیری جریان DC بهصورت کلمپی را در رنجهای 400 و 2000 آمپر دارد.
آیا امکان اتصال کلمپ آمپرمتر به کامپیوتر وجود دارد؟
بله. مدل CM-9930R به رابط RS-232/USB مجهز است و امکان ارتباط با کامپیوتر و انتقال دادهها را فراهم میکند.
آیا این دستگاه فقط آمپرمتر است؟
خیر. CM-9930R یک کلمپ آمپرمتر و مولتی متر دیجیتال چندمنظوره است و علاوه بر جریان، پارامترهایی مانند ولتاژ، مقاومت، ظرفیت خازن و فرکانس را نیز اندازهگیری میکند و تست دیود و پیوستگی را ارائه میدهد.
کلمپ آمپرمتر CM-9930R برای چه کاربرانی مناسب است؟
این مدل برای برقکاران، تکنسینهای تعمیر و نگهداری، مهندسان برق، واحدهای خدمات فنی، تعمیرکاران تجهیزات صنعتی و افرادی که به اندازهگیری جریانهای بالا نیاز دارند، انتخاب مناسبی است.
جمعبندی و خرید کلمپ آمپرمتر LUTRON CM-9930R
اگر به دنبال یک کلمپ آمپرمتر 2000 آمپر AC/DC با True RMS هستید، LUTRON CM-9930R با ترکیب قابلیت کلمپ آمپرمتر و مولتی متر دیجیتال، گزینهای کاربردی برای اندازهگیری و عیبیابی تجهیزات الکتریکی است. پشتیبانی از جریان تا 2000 آمپر، اندازهگیری ولتاژ تا 1000 ولت، True RMS، رنج اتوماتیک، Data Hold، نور پسزمینه و رابط RS-232/USB، این دستگاه را به ابزاری چندمنظوره برای کاربردهای حرفهای تبدیل کرده است.
