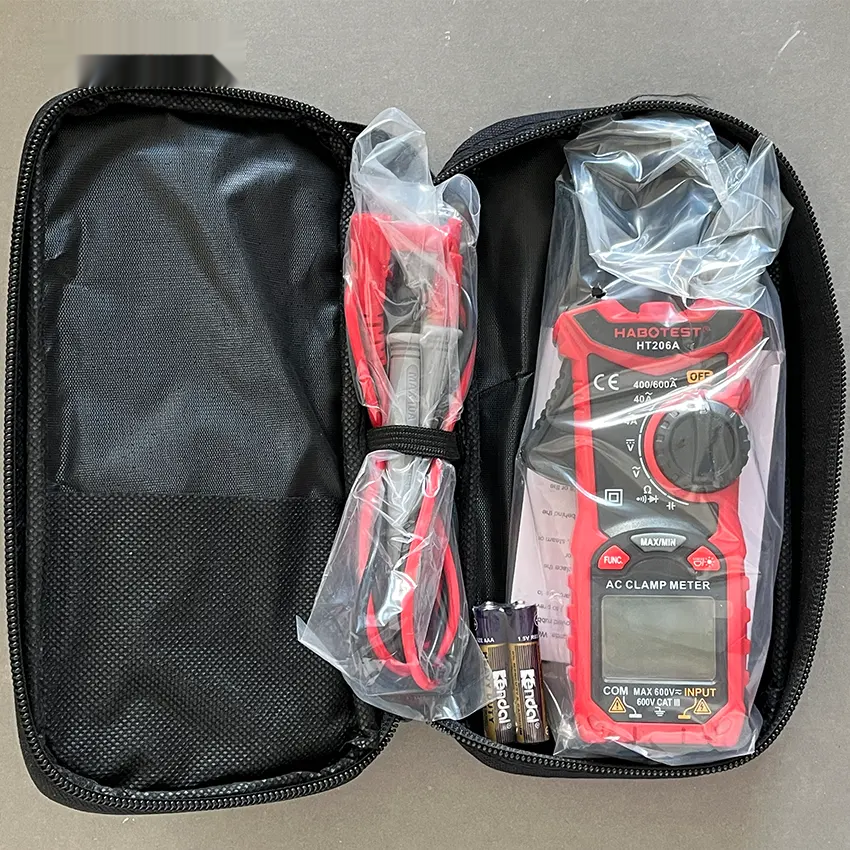

مولتی متر کلمپی هابوتست مدل HABOTEST HT206A
مولتی متر کلمپی هابوتست مدل HABOTEST HT206A یک ابزار اندازهگیری کاربردی و اقتصادی برای تکنسینهای برق، تعمیرکاران تجهیزات الکتریکی، تابلوکاران، تکنسینهای تأسیسات و کاربران حوزه تعمیر و نگهداری است. این دستگاه با ترکیب قابلیتهای یک مولتی متر دیجیتال و کلمپ آمپرمتر، امکان اندازهگیری ولتاژ AC و DC، جریان AC، مقاومت و تست پیوستگی را فراهم میکند و به کاربر اجازه میدهد بدون نیاز به باز کردن مدار، جریان عبوری از هادی را با استفاده از فک کلمپی اندازهگیری کند.
یکی از مزیتهای اصلی کلمپ متر HT206A، اندازهگیری جریان AC تا 600 آمپر است. ساختار کلمپی این دستگاه باعث میشود برای اندازهگیری جریان، نیازی به قرار دادن سیم در مسیر ورودی جریان مولتی متر نباشد؛ در نتیجه عملیات اندازهگیری در بسیاری از مدارهای برق و تجهیزات صنعتی سریعتر و سادهتر انجام میشود. فک کلمپ با دهانه حدود 26 میلیمتر برای بسیاری از کابلها و سیمهای مورد استفاده در مدارهای برق مناسب است.
هابوتست HT206A همچنین به نمایشگر دیجیتال با وضوح 6000 Counts مجهز شده است. وجود قابلیتهایی مانند Data Hold، نمایش حداقل و حداکثر مقدار، نور پسزمینه، چراغ قوه، هشدار صوتی و نوری تست پیوستگی، نمایش کمبود باتری و خاموشی خودکار باعث شده این مولتی متر کلمپی برای استفاده روزمره در محیطهای تعمیراتی و فنی گزینهای کاربردی باشد.
کاربرد مولتی متر کلمپی HABOTEST HT206A
مولتی متر کلمپی هابوتست HT206A برای طیف متنوعی از فعالیتهای اندازهگیری الکتریکی مورد استفاده قرار میگیرد. این دستگاه برای بررسی اولیه مدارهای برق، کنترل ولتاژ، اندازهگیری جریان مصرفی، بررسی مقاومت و کنترل پیوستگی سیمها و اتصالات مناسب است. همچنین به دلیل طراحی کلمپی، برای اندازهگیری جریان در کابلهای برق بدون نیاز به قطع مدار کاربرد دارد.
- اندازهگیری جریان متناوب AC تا 600 آمپر
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت الکتریکی
- تست پیوستگی مدار با هشدار صوتی و نوری
- نمایش مقدار حداکثر و حداقل اندازهگیریشده
- استفاده از Data Hold برای ثابت نگه داشتن مقدار روی نمایشگر
- استفاده در تعمیرات و عیبیابی تجهیزات الکتریکی
- مناسب برای تکنسینهای برق، تعمیرکاران و کاربران فنی
اندازهگیری جریان AC با کلمپ متر HT206A
مهمترین تفاوت یک کلمپ آمپرمتر با مولتی متر معمولی، امکان اندازهگیری جریان بدون اتصال مستقیم دستگاه به مسیر عبور جریان است. در HABOTEST HT206A کافی است فک دستگاه در اطراف هادی مورد نظر قرار گیرد تا جریان AC اندازهگیری شود. این روش بهخصوص هنگام بررسی جریان مصرفی تجهیزات، کابلها، تابلوهای برق و مدارهای الکتریکی میتواند سرعت کار را افزایش دهد.
رنج جریان AC این مدل شامل 6 آمپر، 60 آمپر و 600 آمپر است. دقت اعلامشده برای اندازهگیری جریان AC در منابع فنی HT206A برابر با ±(2.5%+5) ذکر شده است. هنگام اندازهگیری جریان باید تنها یک هادی از داخل فک عبور داده شود؛ قرار دادن همزمان سیم رفت و برگشت در داخل فک میتواند باعث خنثی شدن میدان مغناطیسی و نمایش مقدار نامناسب شود.
اندازهگیری ولتاژ AC و DC
کلمپ مولتی متر HT206A علاوه بر اندازهگیری جریان AC، قابلیت اندازهگیری ولتاژ AC و DC تا 600 ولت را نیز دارد. این قابلیت باعث میشود دستگاه تنها بهعنوان آمپرمتر مورد استفاده قرار نگیرد و بتوان از آن برای بررسی ولتاژ در مدارهای مختلف نیز استفاده کرد. دقت اعلامشده برای ولتاژ DC در منابع فنی ±(0.5%+3) و برای ولتاژ AC حدود ±(1.0%+5) درج شده است.
تست مقاومت و پیوستگی
یکی دیگر از کاربردهای مولتی متر کلمپی هابوتست HT206A، اندازهگیری مقاومت الکتریکی و بررسی پیوستگی مدار است. این دستگاه در رنجهای مقاومت 6 کیلو اهم و 60 کیلو اهم ارائه شده و برای بررسی بسیاری از مقاومتها، سیمها، اتصالات و مسیرهای الکتریکی مناسب است. حالت تست پیوستگی نیز با هشدار صوتی و نوری، تشخیص اتصال الکتریکی را برای کاربر سادهتر میکند.
نمایشگر 6000 شمارشی و قابلیت Data Hold
نمایشگر 6000 Counts یکی از ویژگیهای کاربردی HT206A است. قابلیت Data Hold نیز امکان ثابت نگه داشتن مقدار نمایش دادهشده را فراهم میکند؛ بنابراین در شرایطی که مشاهده همزمان نمایشگر و محل اندازهگیری دشوار است، کاربر میتواند مقدار اندازهگیریشده را راحتتر ثبت یا بررسی کند.
نور پسزمینه و چراغ قوه
وجود Backlight باعث میشود اعداد نمایشگر در محیطهای کمنور راحتتر خوانده شوند. چراغ قوه داخلی نیز برای کار در تابلو برق، فضاهای تأسیساتی و محلهایی که نور کافی وجود ندارد، کاربردی است. این ویژگیها در کنار ابعاد نسبتاً جمعوجور دستگاه، استفاده از آن را در فعالیتهای تعمیراتی سادهتر میکند.
مزایای مولتی متر کلمپی هابوتست HT206A
- اندازهگیری جریان AC تا 600 آمپر با استفاده از فک کلمپی
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- نمایشگر دیجیتال با رزولوشن 6000 Counts
- قابلیت Data Hold برای ثابت نگه داشتن نتیجه اندازهگیری
- قابلیت MAX/MIN برای مشاهده مقادیر حداکثر و حداقل
- نور پسزمینه نمایشگر
- چراغ قوه داخلی
- تست پیوستگی با هشدار صوتی و نوری
- نمایش وضعیت باتری ضعیف
- خاموشی خودکار برای کاهش مصرف باتری
- تغذیه با دو عدد باتری AAA
- ایمنی مطابق رده CAT III 600V در مشخصات اعلامشده برای این مدل
طراحی و ساختار کلمپ آمپرمتر HT206A
طراحی کلمپی HABOTEST HT206A به کاربر اجازه میدهد جریان را بدون نیاز به قطع مدار اندازهگیری کند. دهانه فک حدود 26 میلیمتر است و بدنه دستگاه برای استفاده در محیطهای تعمیراتی و اندازهگیریهای روزمره طراحی شده است. ابعاد اعلامشده برای این مدل حدود 193 × 73 × 34 میلیمتر و وزن آن حدود 260 گرم است.
مشخصات فنی مولتی متر کلمپی هابوتست HT206A
نوع دستگاه
مولتی متر کلمپی / کلمپ آمپرمتر دیجیتال
نمایشگر
دیجیتال، 6000 Counts
ولتاژ DC
تا 600V، دقت ±(0.5%+3)
ولتاژ AC
تا 600V، دقت ±(1.0%+5)
جریان AC
6A / 60A / 600A، دقت ±(2.5%+5)
مقاومت
6kΩ / 60kΩ، دقت ±(1.0%+3)
ظرفیت خازنی
در مشخصات پایه HT206A اعلام نشده است
فرکانس
در مشخصات پایه HT206A اعلام نشده است
تست دما
در مشخصات پایه HT206A اعلام نشده است
تست پیوستگی
دارد، همراه با هشدار صوتی و نوری
تست دیود
در مشخصات پایه این نسخه اعلام نشده است
رنجیابی
دستی (Manual Range)
دهانه فک
حدود 26 میلیمتر
ابعاد
حدود 193 × 73 × 34 میلیمتر
منبع تغذیه
2 عدد باتری AAA با ولتاژ 1.5V
استانداردهای اعلامشده
EN61010-1، EN61010-2-030، EN61010-2-033، EN61326-1
مشخصات فنی مولتی متر کلمپی هابوتست HT206A
| پارامتر | محدوده / مشخصات | دقت |
|---|
| ولتاژ DC |
تا 600V |
±(0.5%+3) |
| ولتاژ AC |
تا 600V |
±(1.0%+5) |
| جریان DC |
ندارد |
— |
| جریان AC |
6A / 60A / 600A |
±(2.5%+5) |
| مقاومت |
6kΩ / 60kΩ |
±(1.0%+3) |
| نمایشگر |
6000 Counts |
— |
| رنجیابی |
دستی |
— |
| تست پیوستگی |
دارد؛ هشدار صوتی و نوری |
— |
| Data Hold |
دارد |
— |
| MAX/MIN |
دارد |
— |
| نور پسزمینه |
دارد |
— |
| چراغ قوه |
دارد |
— |
| خاموشی خودکار |
دارد |
— |
| دهانه فک |
حدود 26 میلیمتر |
— |
| منبع تغذیه |
2 × AAA، 1.5V |
— |
| ابعاد |
حدود 193 × 73 × 34 میلیمتر |
— |
| وزن |
حدود 260 گرم |
— |
| رده ایمنی |
CAT III 600V |
— |
نکات مهم هنگام استفاده از HT206A
- برای اندازهگیری جریان کلمپی، تنها یک هادی را داخل فک دستگاه قرار دهید.
- پیش از اندازهگیری، رنج و حالت اندازهگیری مناسب را انتخاب کنید.
- از قرار دادن دستگاه در معرض ولتاژ بالاتر از محدوده مجاز خودداری کنید.
- برای تست مقاومت و پیوستگی، مدار باید در وضعیت مناسب و بدون ولتاژ ناخواسته قرار داشته باشد.
- قبل از استفاده در مدارهای برق صنعتی، رده ایمنی دستگاه و محدوده مجاز اندازهگیری را بررسی کنید.
تفاوت مولتی متر کلمپی با مولتی متر معمولی
در مولتی مترهای معمولی برای اندازهگیری جریان معمولاً باید دستگاه بهصورت سری در مدار قرار گیرد؛ اما در یک کلمپ آمپرمتر جریان از طریق میدان مغناطیسی اطراف هادی اندازهگیری میشود. به همین دلیل HT206A برای اندازهگیری جریان AC در کابلها و سیمهای برق، بدون نیاز به قطع مدار، گزینهای سریعتر و کاربردیتر است. در مقابل، برای اندازهگیری دقیق پارامترهایی مانند ولتاژ و مقاومت، از پرابهای اندازهگیری دستگاه استفاده میشود.
خرید مولتی متر کلمپی هابوتست HT206A
اگر به دنبال یک مولتی متر کلمپی 600 آمپر با قابلیت اندازهگیری ولتاژ AC/DC، جریان AC، مقاومت و تست پیوستگی هستید، HABOTEST HT206A میتواند برای کاربردهای عمومی برق و تعمیرات گزینهای مناسب باشد. وجود نمایشگر 6000 شمارشی، Data Hold، نور پسزمینه، چراغ قوه، MAX/MIN و طراحی کلمپی، استفاده از این دستگاه را برای اندازهگیریهای روزمره آسانتر میکند.
برای اطلاع از قیمت مولتی متر کلمپی هابوتست HT206A، موجودی، شرایط فروش و سایر تجهیزات اندازهگیری میتوانید به مجموعه کالیبکس مراجعه کنید و پیش از خرید، مشخصات فنی نسخه موجود را با نیاز اندازهگیری خود تطبیق دهید.
سوالات متداول درباره مولتی متر کلمپی هابوتست HT206A
مولتی متر کلمپی HT206A تا چند آمپر را اندازهگیری میکند؟
این مدل برای اندازهگیری جریان AC تا 600 آمپر طراحی شده و رنجهای جریان AC آن شامل 6A، 60A و 600A است.
آیا HT206A جریان DC را اندازهگیری میکند؟
خیر. در مشخصات پایه HT206A، اندازهگیری جریان DC ارائه نشده و این مدل برای اندازهگیری جریان AC طراحی شده است.
حداکثر ولتاژ قابل اندازهگیری با HT206A چقدر است؟
حداکثر محدوده اعلامشده برای اندازهگیری ولتاژ AC و DC این مدل 600 ولت است.
آیا برای اندازهگیری جریان باید مدار را قطع کرد؟
خیر. یکی از مزیتهای اصلی کلمپ آمپرمتر این است که جریان AC را با قرار دادن هادی داخل فک دستگاه اندازهگیری میکند و برای اندازهگیری کلمپی نیازی به قطع مسیر جریان نیست.
دهانه فک HT206A چند میلیمتر است؟
دهانه فک این مدل حدود 26 میلیمتر اعلام شده است.
آیا HT206A تست پیوستگی دارد؟
بله. تست پیوستگی مدار با هشدار صوتی و نوری از قابلیتهای این مدل است.
آیا HT206A قابلیت Data Hold دارد؟
بله. با استفاده از Data Hold میتوان مقدار اندازهگیریشده را روی نمایشگر ثابت نگه داشت.
منبع تغذیه مولتی متر کلمپی HT206A چیست؟
این دستگاه با دو عدد باتری AAA با ولتاژ 1.5 ولت تغذیه میشود.
آیا HT206A برای برق صنعتی مناسب است؟
برای اندازهگیریهای عمومی و عیبیابی مدارهای الکتریکی میتواند کاربردی باشد؛ با این حال، پیش از استفاده در مدارهای صنعتی باید سطح ولتاژ، رده ایمنی و شرایط کاری مدار با مشخصات دستگاه تطبیق داده شود.
آیا HT206A رنج اتوماتیک دارد؟
در مشخصات پایه HT206A، حالت Manual Range ذکر شده است؛ بنابراین نباید رنجیابی اتوماتیک را بهعنوان قابلیت قطعی این نسخه در نظر گرفت.
آیا HT206A دارای True RMS است؟
برای مدل HT206A منابع مختلف مشخصات متفاوتی منتشر کردهاند. در مشخصات پایه و جدول سری HT206، True RMS برای HT206A بهعنوان قابلیت قطعی درج نشده است؛ بنابراین برای خرید، بهتر است مشخصات نسخه فیزیکی و دیتاشیت همراه محصول بررسی شود.
توجه: مشخصات فنی تجهیزات اندازهگیری ممکن است با توجه به نسخه تولید، سری ساخت یا بهروزرسانی محصول تغییر کند. پیش از استفاده در مدارهای دارای ولتاژ خطرناک، مشخصات درجشده روی محصول و دفترچه راهنمای همان دستگاه را بررسی کنید.
