پاور آنالایزر یونیتی UNI-T UT283A
پاور آنالایزر یونیتی UNI-T UT283A یک دستگاه قابل حمل و چندمنظوره برای آنالیز کیفیت توان سیستمهای تکفاز و بررسی پارامترهای مهم الکتریکی است. این دستگاه علاوه بر اندازهگیری ولتاژ، جریان، فرکانس، توان، انرژی و ضریب توان، امکانات پیشرفتهای مانند آنالیز هارمونیک و میانهارمونیک، اندازهگیری THD، ثبت وقایع، بررسی جریان هجومی، اندازهگیری فلیکر و ثبت طولانیمدت دادهها را در اختیار کاربر قرار میدهد.
UT283A برای تکنسینهای برق، کارشناسان نگهداری و تعمیرات، مهندسان تأسیسات، متخصصان کیفیت توان و آزمایشگاههای برق طراحی شده است. این دستگاه با قابلیت ثبت اطلاعات روی کارت حافظه SD با ظرفیت 8 گیگابایت و انتقال فایل از طریق رابط USB، امکان بررسی و تحلیل دادههای اندازهگیریشده را در بازههای زمانی طولانی فراهم میکند. شرکت UNI-T همچنین نرمافزار اختصاصی این مدل را برای مدیریت و بررسی دادهها ارائه کرده است. :contentReference[oaicite:2]{index=2}
آنالیز کیفیت توان با UNI-T UT283A
در سیستمهای الکتریکی، تنها اندازهگیری ولتاژ و جریان برای ارزیابی وضعیت شبکه کافی نیست. تغییرات ولتاژ، جریانهای هجومی، هارمونیکها، اعوجاج شکل موج، فلیکر و وقایع گذرا میتوانند روی عملکرد تجهیزات و کیفیت انرژی الکتریکی تأثیرگذار باشند. پاور آنالایزر UNI-T UT283A با ترکیب قابلیتهای پاور آنالایزر، مولتیمتر و اسکوپ، امکان بررسی جامعتری از وضعیت سیستم تکفاز را فراهم میکند.
این دستگاه قابلیت اندازهگیری True RMS را دارد و ولتاژ AC/DC را در محدوده 10 تا 1000 ولت و جریان AC را با رنجهای 10، 100 و 1000 آمپر اندازهگیری میکند. محدوده اندازهگیری فرکانس دستگاه نیز 40 تا 70 هرتز است. همچنین ضریب توان در بازه 0 تا 1 و انرژی در محدوده 0 تا 9999 مگاواتساعت قابل اندازهگیری است. :contentReference[oaicite:3]{index=3}
آنالیز هارمونیک و THD در پاور آنالایزر UT283A
یکی از مهمترین قابلیتهای UNI-T UT283A، بررسی هارمونیکهای ولتاژ و جریان است. این دستگاه امکان تحلیل هارمونیک و میانهارمونیک را تا مرتبه 51 فراهم میکند و در کنار آن قابلیت اندازهگیری THD یا اعوجاج هارمونیک کل را نیز دارد. این قابلیت برای شناسایی منابع ایجادکننده اعوجاج در شبکه، بررسی عملکرد تجهیزات الکترونیک قدرت و ارزیابی کیفیت برق اهمیت زیادی دارد. :contentReference[oaicite:4]{index=4}
در بخش هارمونیک ولتاژ، هارمونیکهای مرتبه 1 تا 51 با گام 0.5 و در بخش هارمونیک توان با گام یک مرتبه قابل بررسی هستند. هارمونیک جریان نیز در محدوده مشخصشده توسط سازنده قابل تحلیل است. بنابراین UT283A میتواند برای بررسی اعوجاج شبکه و تحلیل مشکلات ناشی از بارهای غیرخطی مورد استفاده قرار گیرد. :contentReference[oaicite:5]{index=5}
اندازهگیری جریان هجومی، ترنزینت و وقایع شبکه
UT283A علاوه بر اندازهگیریهای عادی، قابلیت ثبت و بررسی برخی رخدادهای کیفیت توان را نیز دارد. اندازهگیری جریان هجومی AC در رنجهای 10، 100 و 1000 آمپر انجام میشود و دستگاه امکان ثبت وقایع و روند تغییرات را نیز دارد. این قابلیت در زمان راهاندازی موتورهای الکتریکی، ترانسفورماتورها و بارهایی که جریان اولیه بالایی ایجاد میکنند، کاربردی است. :contentReference[oaicite:6]{index=6}
در بخش اندازهگیری گذرا، دستگاه قابلیت ثبت ترنزینت تا ±6000V Peak با نرخ نمونهبرداری 2MHz را دارد. همچنین محدوده ثبت افت ولتاژ، افزایش ولتاژ و وقفه در محدوده 0 تا 1000V AC اعلام شده است. :contentReference[oaicite:7]{index=7}
قابلیت اندازهگیری فلیکر در UNI-T UT283A
از قابلیتهای تخصصی این پاور آنالایزر میتوان به اندازهگیری Flicker اشاره کرد. UT283A مقادیر PST و PLT را برای ارزیابی فلیکر اندازهگیری میکند. این قابلیت در بررسی نوسانات قابل مشاهده یا محسوس روشنایی ناشی از تغییرات ولتاژ شبکه اهمیت دارد. طبق مشخصات سازنده، اندازهگیری فلیکر در بازه 10 دقیقهای انجام میشود. :contentReference[oaicite:8]{index=8}
قابلیتهای مولتیمتر و اندازهگیریهای جانبی
UNI-T UT283A تنها یک پاور آنالایزر نیست و مجموعهای از قابلیتهای اندازهگیری عمومی را نیز ارائه میدهد. این دستگاه امکان اندازهگیری مقاومت و ظرفیت خازنی را دارد و از قابلیت True RMS، نسبت ولتاژ، نسبت جریان، ثبت وقایع و ثبت روند تغییرات پشتیبانی میکند. محدوده مقاومت از 600 اهم تا 60 مگااهم و محدوده ظرفیت خازنی از 60 نانوفاراد تا 600 میکروفاراد است. :contentReference[oaicite:9]{index=9}
نمایشگر و طراحی پاور آنالایزر UNI-T UT283A
این پاور آنالایزر به نمایشگر 3.5 اینچی TFT رنگی با 64 هزار رنگ مجهز شده است. ابعاد نمایشگر 70 × 52 میلیمتر و وضوح آن 320 × 240 پیکسل است. طراحی دستگاه به صورت دستی و قابل حمل انجام شده و وزن خالص آن حدود 808.4 گرم است. ابعاد بدنه نیز 199 × 118 × 49 میلیمتر اعلام شده است. :contentReference[oaicite:10]{index=10}
ثبت و انتقال اطلاعات در UT283A
یکی از مزیتهای مهم این مدل برای پایش طولانیمدت، وجود دیتالاگر داخلی و حافظه 8GB است. دادههای ثبتشده را میتوان از طریق رابط USB مدیریت کرد و نرمافزار کامپیوتری دستگاه برای تحلیل و مدیریت فایلها در دسترس است. این قابلیت باعث میشود اطلاعات اندازهگیریشده برای بررسیهای بعدی، تهیه گزارش و تحلیل روند تغییرات قابل استفاده باشند. :contentReference[oaicite:11]{index=11}
ویژگیهای پاور آنالایزر یونیتی UNI-T UT283A
- پاور آنالایزر قابل حمل برای سیستمهای تکفاز
- اندازهگیری True RMS
- اندازهگیری ولتاژ AC/DC از 10 تا 1000 ولت
- اندازهگیری جریان AC در رنجهای 10A، 100A و 1000A
- اندازهگیری فرکانس در محدوده 40 تا 70 هرتز
- اندازهگیری توان و انرژی الکتریکی
- اندازهگیری ضریب توان از 0 تا 1
- آنالیز هارمونیک و میانهارمونیک تا مرتبه 51
- اندازهگیری THD یا اعوجاج هارمونیک کل
- اندازهگیری جریان هجومی
- اندازهگیری فلیکر و پارامترهای PST و PLT
- ثبت ترنزینت تا ±6000V Peak با نرخ نمونهبرداری 2MHz
- قابلیت ثبت افت ولتاژ، افزایش ولتاژ و وقفه
- ثبت روند و وقایع (Trend/Event Capture)
- حافظه داخلی/ثبت داده با ظرفیت 8GB
- رابط USB برای انتقال و مدیریت اطلاعات
- نمایشگر رنگی TFT با اندازه 3.5 اینچ و 64 هزار رنگ
- قابلیتهای مولتیمتر شامل اندازهگیری مقاومت و ظرفیت خازنی
- دارای گواهینامههای CE و RoHS
- مناسب برای پایش و تحلیل طولانیمدت کیفیت توان
کاربردهای پاور آنالایزر UNI-T UT283A
- بررسی کیفیت توان در سیستمهای تکفاز
- عیبیابی مشکلات مربوط به ولتاژ و جریان
- تحلیل هارمونیک و اعوجاج شکل موج
- بررسی جریان هجومی تجهیزات الکتریکی
- پایش افت، افزایش و وقفه ولتاژ
- بررسی فلیکر در شبکه برق
- تست و عیبیابی تجهیزات الکتریکی و الکترونیکی
- ثبت اطلاعات برای تحلیلهای دورهای و بلندمدت
- استفاده در واحدهای نگهداری و تعمیرات، تأسیسات و آزمایشگاههای برق
مشخصات فنی پاور آنالایزر UNI-T UT283A
نوع دستگاه
آنالایزر کیفیت توان تکفاز
ولتاژ
10V تا 1000V AC/DC؛ دقت ±0.5% Udin
جریان AC
10A / 100A / 1000A؛ دقت ±0.5% FS
فرکانس
40 تا 70Hz؛ دقت ±50mHz
توان
بیش از 15% توان ظاهری S؛ دقت ±1%S
ضریب توان
0 تا 1؛ دقت ±0.02
انرژی
0 تا 9999MWh؛ دقت ±1.5% از مقدار قرائت
فاکتور کرست
1 تا 10؛ دقت ±5%
هارمونیک ولتاژ
مرتبه 1 تا 51 با گام 0.5
هارمونیک جریان
مرتبه 1 تا 51 با گام 0.5
هارمونیک توان
مرتبه 1 تا 51 با گام 1
ترنزینت
±6000V Peak؛ نرخ نمونهبرداری 2MHz
افت/افزایش/وقفه ولتاژ
0 تا 1000V AC
جریان هجومی AC
10A / 100A / 1000A
مقاومت
600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ
ظرفیت خازنی
60nF / 600nF / 6μF / 60μF / 600μF
فلیکر
PST و PLT؛ اندازهگیری 10 دقیقهای
نمایشگر
3.5 اینچ TFT رنگی، 64K Color، رزولوشن 320×240

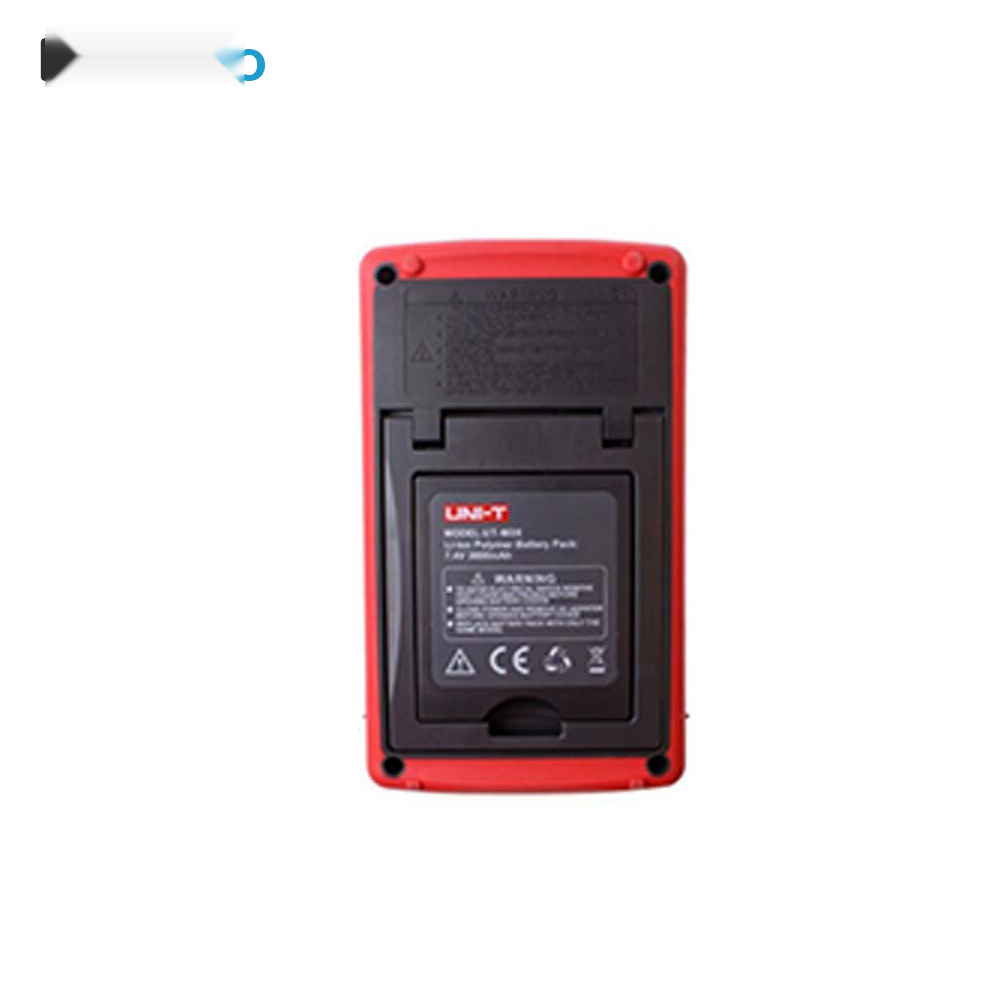

باتری
Li-ion، 7.4V، 3600mAh
ابعاد
199 × 118 × 49 میلیمتر
مطابق اطلاعات رسمی سازنده، اقلام استاندارد همراه UT283A شامل آداپتور برق، کابل برق، سیمهای تست، پرابهای تست، گیرههای سوسماری، کلمپ جریان 10A/100A/1000A، کابل USB، نرمافزار کامپیوتری، کارت SD هشت گیگابایتی و کیف حمل است. محتویات بستهبندی را هنگام خرید با فروشنده تطبیق دهید. :contentReference[oaicite:12]{index=12}
تفاوت پاور آنالایزر با مولتیمتر در چیست؟
مولتیمتر معمولاً برای اندازهگیری پارامترهایی مانند ولتاژ، جریان و مقاومت استفاده میشود، اما پاور آنالایزر علاوه بر این اندازهگیریها، اطلاعات تخصصیتری درباره توان، انرژی، ضریب توان، هارمونیک، THD، فلیکر و رخدادهای کیفیت توان ارائه میدهد. UT283A با ترکیب قابلیتهای اندازهگیری عمومی و تحلیل کیفیت توان، برای عیبیابی و پایش سیستمهای تکفاز گزینه کاملتری نسبت به یک مولتیمتر معمولی است.
سؤالات متداول درباره پاور آنالایزر UNI-T UT283A
آیا UNI-T UT283A برای سیستم سهفاز مناسب است؟
خیر. طبق مشخصات رسمی UNI-T، UT283A برای آنالیز سیستمهای تکفاز طراحی شده است. برای کاربردهای سهفاز باید از مدلهای مناسب سهفاز استفاده شود. :contentReference[oaicite:13]{index=13}
پاور آنالایزر UT283A چه محدوده ولتاژی را اندازهگیری میکند؟
محدوده اندازهگیری ولتاژ این دستگاه 10 تا 1000 ولت AC/DC است. :contentReference[oaicite:14]{index=14}
حداکثر جریان قابل اندازهگیری توسط UT283A چقدر است؟
رنجهای جریان AC دستگاه 10، 100 و 1000 آمپر هستند و انتخاب رنج متناسب با کلمپ جریان انجام میشود. :contentReference[oaicite:15]{index=15}
آیا UT283A قابلیت اندازهگیری هارمونیک دارد؟
بله. این دستگاه امکان تحلیل هارمونیک و میانهارمونیک ولتاژ و جریان را تا مرتبه 51 و همچنین اندازهگیری THD را دارد. :contentReference[oaicite:16]{index=16}
آیا این دستگاه جریان هجومی را اندازهگیری میکند؟
بله. UT283A دارای قابلیت اندازهگیری جریان هجومی AC در رنجهای 10A، 100A و 1000A است. :contentReference[oaicite:17]{index=17}
آیا اطلاعات اندازهگیریشده ذخیره میشوند؟
بله. دستگاه دارای قابلیت ثبت داده با حافظه 8GB است و انتقال و مدیریت فایلها از طریق USB امکانپذیر است. :contentReference[oaicite:18]{index=18}
آیا UT283A قابلیت اندازهگیری فلیکر دارد؟
بله. این مدل قابلیت اندازهگیری فلیکر و ارائه مقادیر PST و PLT را دارد. :contentReference[oaicite:19]{index=19}
آیا UT283A قابلیت اندازهگیری مقاومت و ظرفیت خازنی دارد؟
بله. این مدل علاوه بر تحلیل کیفیت توان، قابلیت اندازهگیری مقاومت و ظرفیت خازنی را نیز ارائه میکند. :contentReference[oaicite:20]{index=20}
آیا UT283A برای پایش طولانیمدت مناسب است؟
بله. قابلیت Trend Capture، Event Capture و ثبت داده روی حافظه 8GB، استفاده از دستگاه را برای پایش و تحلیل روند تغییرات کیفیت توان مناسب میکند. :contentReference[oaicite:21]{index=21}
آیا نرمافزار کامپیوتری برای UT283A وجود دارد؟
بله. UNI-T نرمافزار اختصاصی UT283A را برای سیستمهای 32 و 64 بیتی ارائه کرده است و ارتباط دستگاه از طریق USB انجام میشود. :contentReference[oaicite:22]{index=22}
جمعبندی و خرید پاور آنالایزر UNI-T UT283A
پاور آنالایزر یونیتی UNI-T UT283A یک ابزار تخصصی برای تحلیل کیفیت توان در سیستمهای تکفاز است که قابلیتهایی فراتر از اندازهگیریهای معمول یک مولتیمتر ارائه میدهد. پشتیبانی از True RMS، تحلیل هارمونیک تا مرتبه 51، THD، جریان هجومی، فلیکر، ترنزینت، افت و افزایش ولتاژ، ثبت وقایع و روند، حافظه 8GB و ارتباط USB، این مدل را به ابزاری کاربردی برای عیبیابی و پایش کیفیت توان تبدیل کرده است. :contentReference[oaicite:23]{index=23}
برای اطلاع از قیمت پاور آنالایزر UNI-T UT283A، وضعیت موجودی، شرایط فروش و اطلاعات مربوط به تهیه این محصول میتوانید با کارشناسان کالیبکس در ارتباط باشید.
